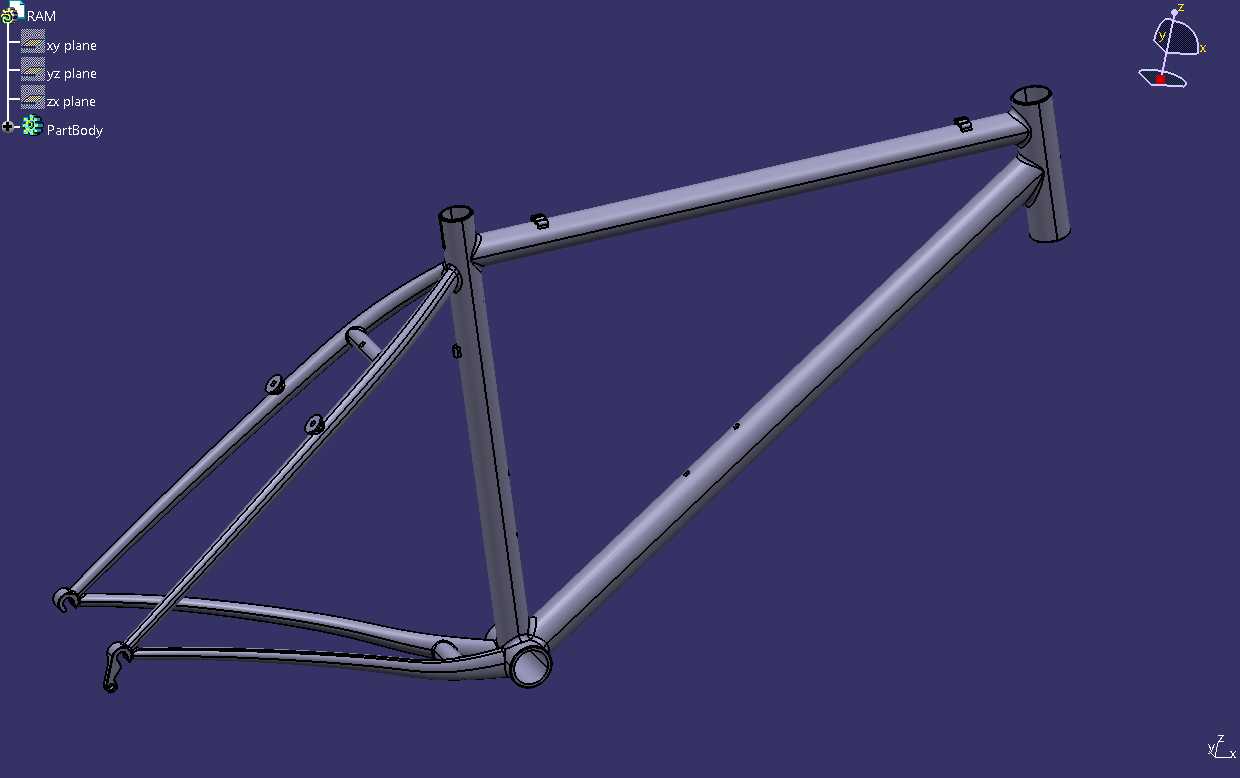

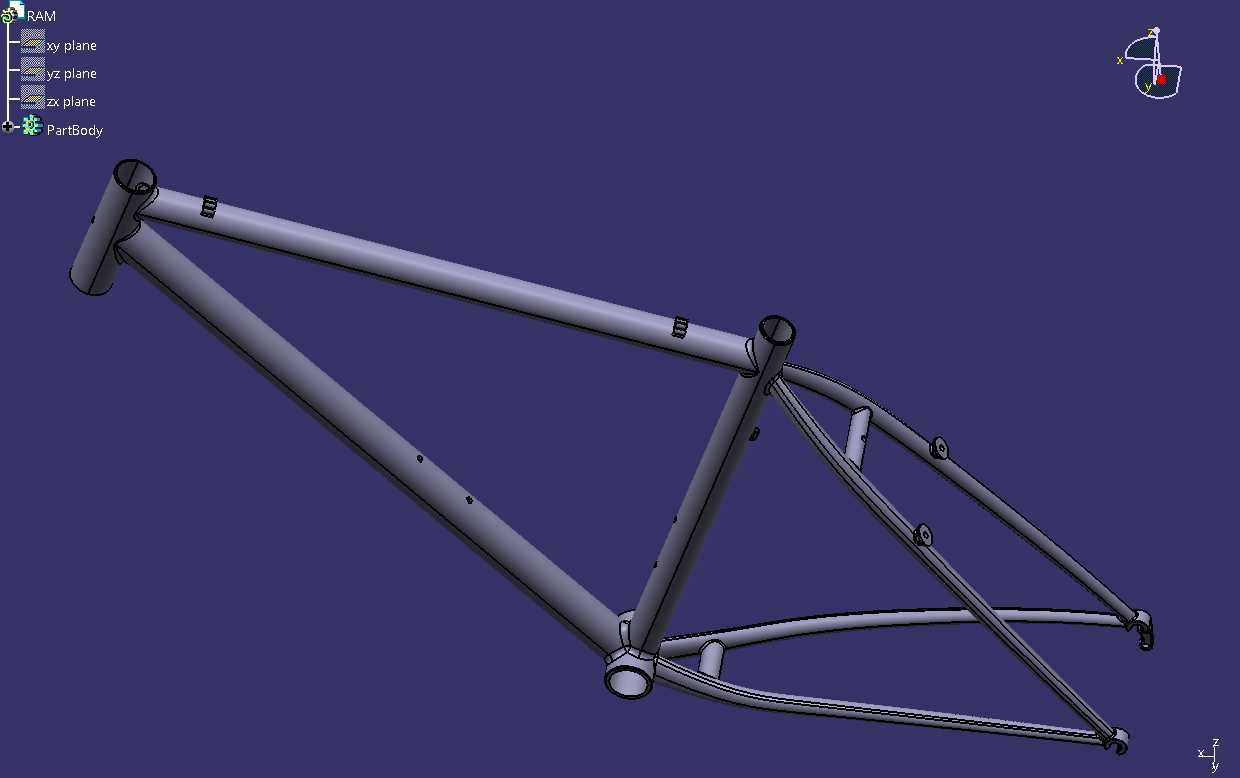

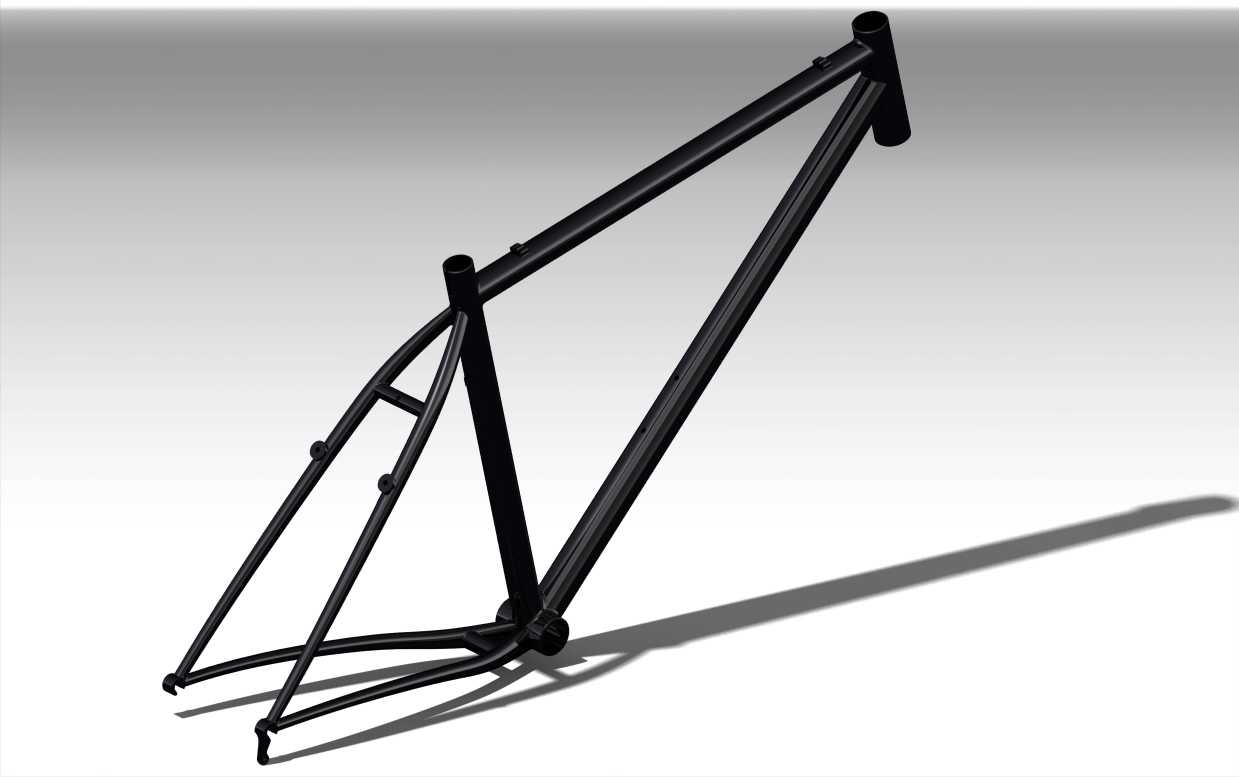

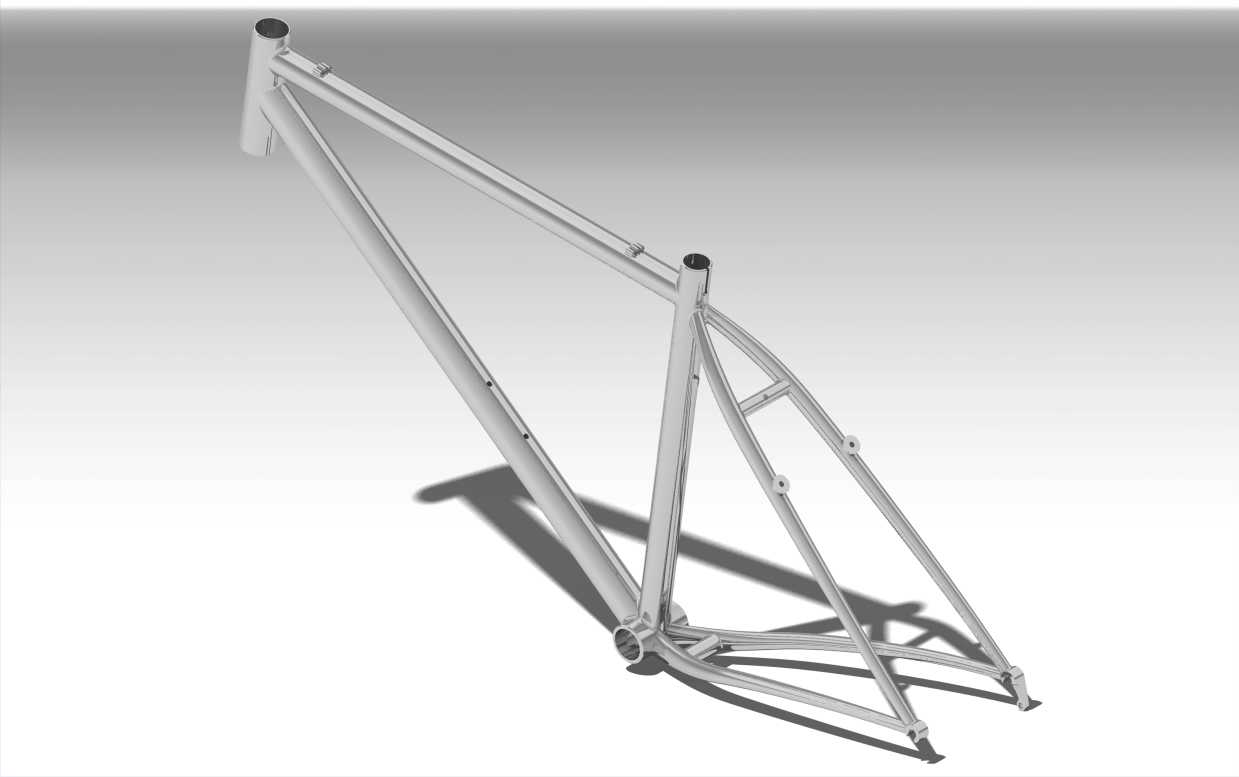

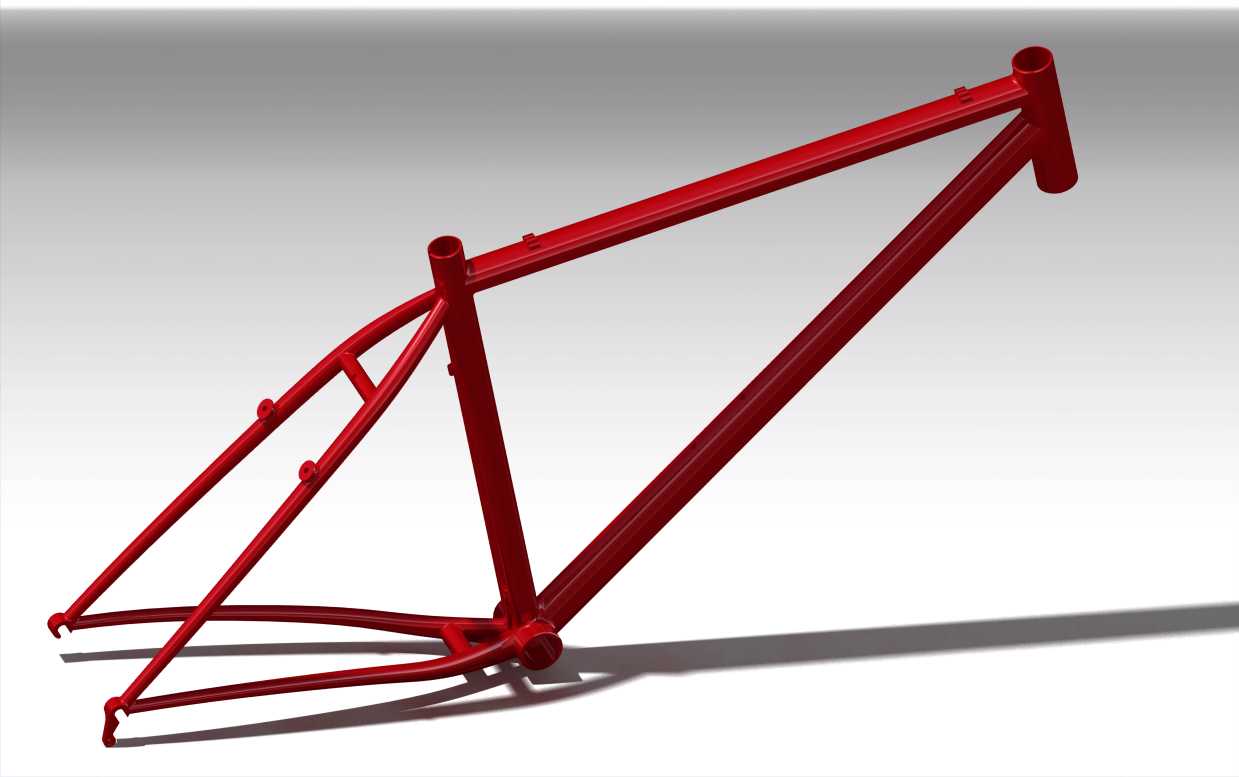

硬尾山地自行车车架结构三维设计

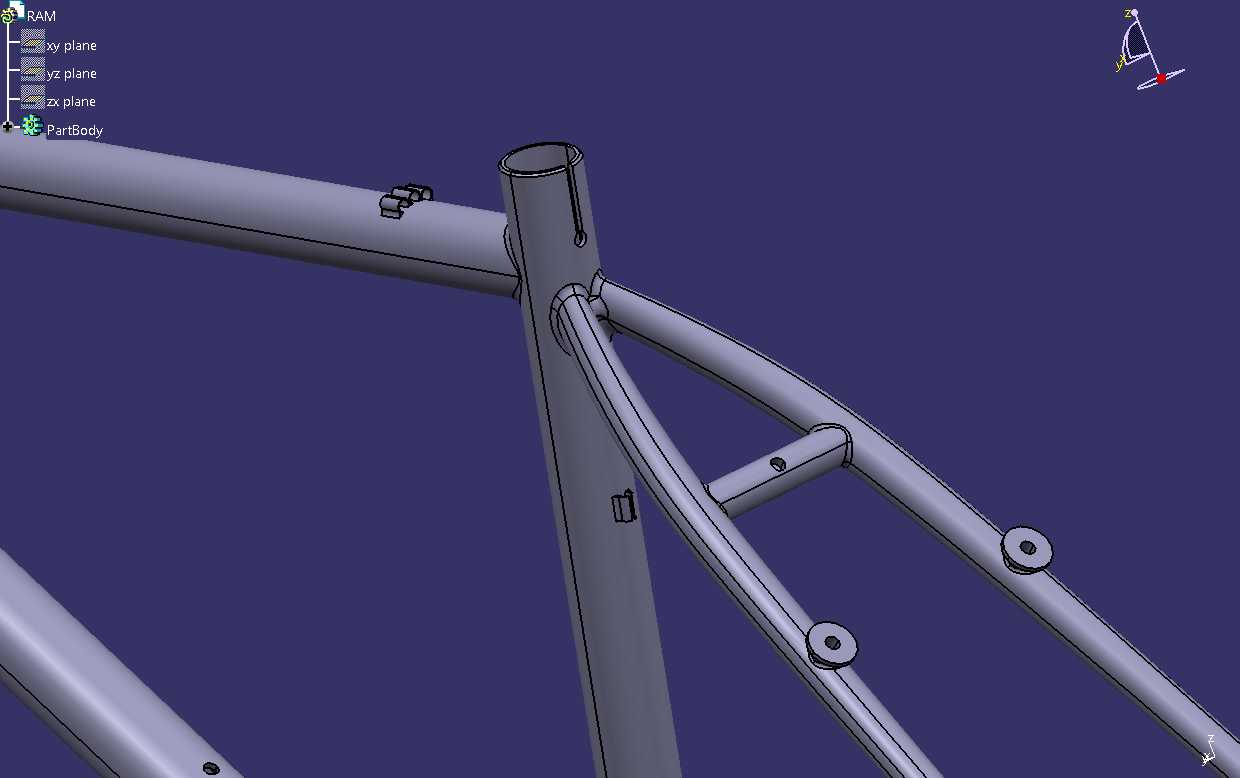

这款硬尾自行车车架是整车的核心承载基体，在日常通勤代步、郊野休闲骑行、入门山地越野等场景中都承担着核心的结构支撑作用，是连接前后轮组、传动系统、转向组件、制动部件与骑行者的核心结构件，其结构合理性直接决定了整车的骑行刚性、操控手感、负重能力与长期使用的结构可靠性。从实际使用场景来看，该类车架适配城市通勤车、入门硬尾山地车的装配需求，能够承载骑行者体重与骑行过程中产生的动态冲击载荷，在铺装路面骑行时可高效传递踩踏动力，减少非必要的结构形变带来的动力损耗，在轻度非铺装路面骑行时，配合前叉的减震行程可缓冲路面颠簸带来的冲击力，避免应力集中造成的结构开裂或形变。从功能特性来看，该车架采用经典的菱形硬尾结构布局，头管部位用于安装前叉舵管与碗组组件，承担转向过程中的全部载荷，设计上预留了标准碗组的安装口径，适配主流规格的锥管或直管前叉，保证转向操作的顺滑度与结构连接强度；上管与下管采用变径管材设计，在头管与中管衔接位置做了管壁加厚处理，应对骑行过程中头管位置承受的反复交变应力；中管位置预留了标准口径的座管安装空间，可适配不同长度的座管来满足不同身高骑行者的坐姿调整需求，中管底部的五通位置是整车传动系统的安装基准，预留了标准五通安装口径，可适配压入式或螺纹式中轴组件，保证牙盘转动的同轴度，减少传动过程中的动力损耗；后三角部分采用对称的后上叉与后下叉结构，后叉末端预留了标准轮组开档尺寸，可适配主流规格的后轮花鼓，同时预留了碟刹安装座与V刹安装柱，能够兼容不同类型的制动组件，后下叉的间距设计充分考虑了不同宽度外胎的安装空间，避免骑行过程中轮胎与车架发生剐蹭。从设计思路来看，这款车架在设计阶段优先平衡了结构刚性与整体重量，管材的走向完全贴合骑行过程中的载荷传递路径，踩踏发力时的载荷可通过五通位置沿下管、后下叉直接传递到前后轮组，转向时的载荷可通过头管沿上管、下管分散到整个车架结构，避免局部应力集中；管材衔接位置都做了平滑的过渡处理，没有突兀的结构棱角，既能够减少应力集中带来的结构疲劳风险，也能让车架整体外观更具流畅的线条感。从安装边界来看，该车架的各安装接口都采用行业通用标准尺寸，头管长度、中管长度、后下叉长度、前后轮轴距都符合常规硬尾自行车的尺寸规范，不需要额外改装即可适配市售的绝大多数标准自行车配件，装配时只需按照对应接口的配合公差完成组件压装与锁紧，即可保证各部件的配合精度，不会出现安装干涉或配合松动的问题，能够满足整车厂批量装配或是个人DIY组装自行车的使用需求。
