螺旋曲面结构流体输送叶轮

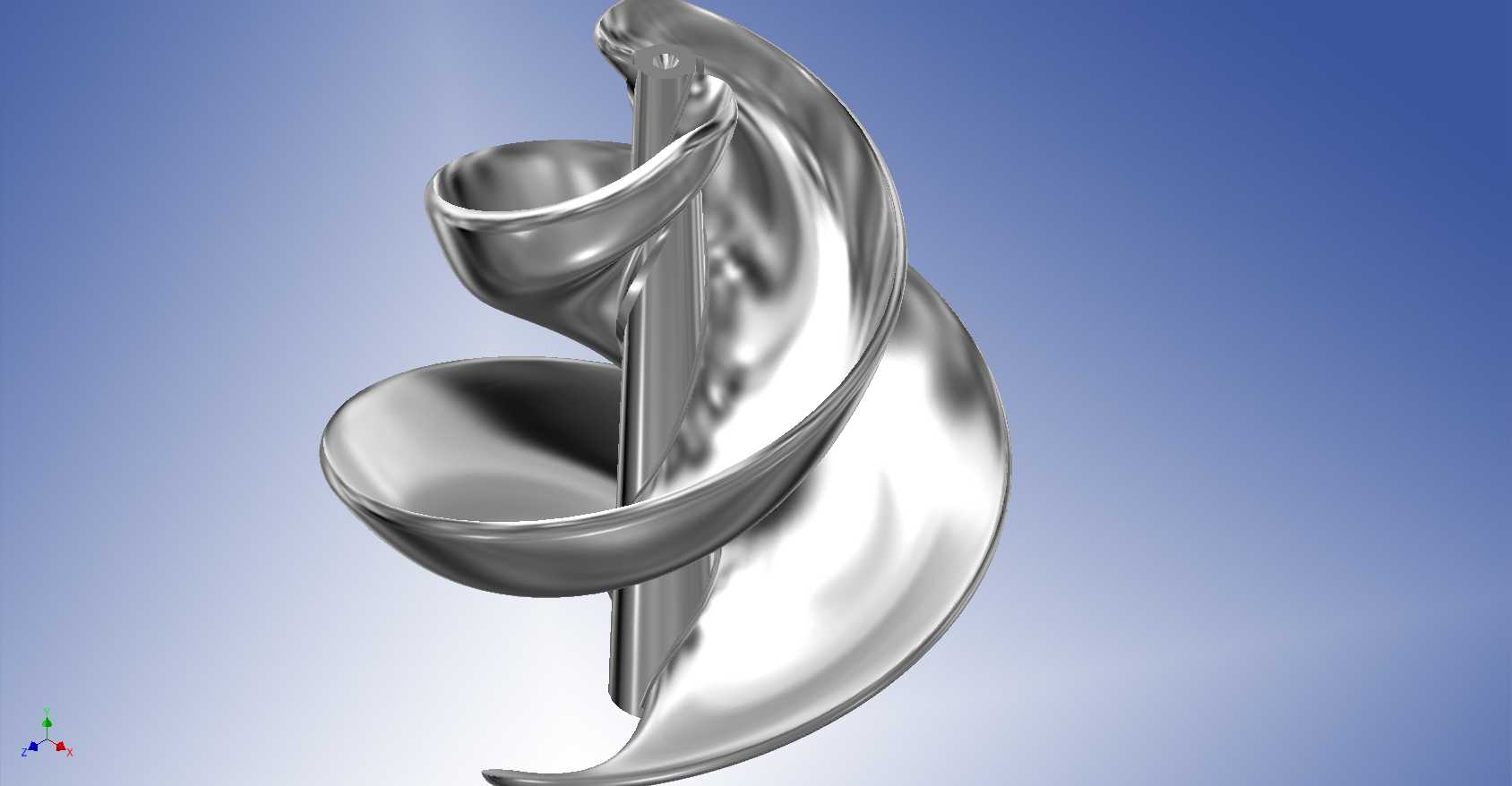

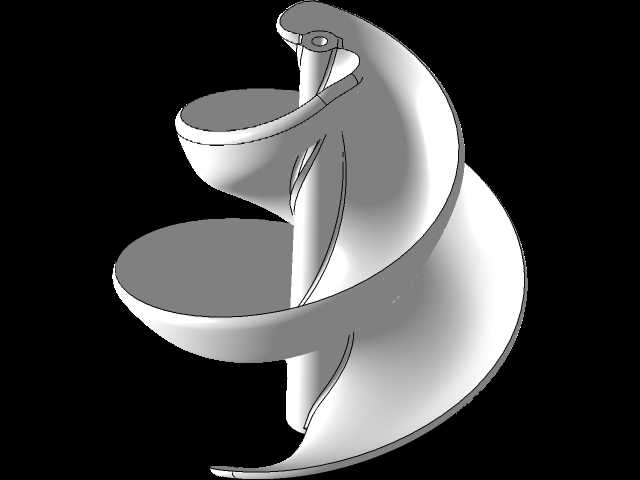

这款螺旋曲面结构叶轮，是流体输送类动力设备的核心过流部件，广泛适配于低粘度流体输送、粘稠浆料推送、特种工况混流增压等场景，在轻工输送、环保水处理、食品加工、小型流体动力单元中都能见到这类结构叶轮的应用。和传统直板叶片、后弯离心叶片的叶轮不同，这款叶轮采用连续螺旋扭面的叶片形态，整体叶片沿着中心轴呈螺旋状连续延展，没有传统叶轮的叶片间断缝隙，在输送含细小纤维、微小颗粒的介质时，能有效避免杂物卡滞、缠绕叶片的问题，运行过程中介质流动更平顺，不会出现传统叶轮高频脉动带来的振动与噪音。从设计思路来看，这款叶轮采用等螺距连续曲面构型，叶片根部与中心轴做了大圆角过渡处理，既消除了应力集中的薄弱位置，提升部件长期高速旋转的结构强度，也避免了介质在叶片根部滞留堆积的问题，减少长期运行的结垢、腐蚀风险。叶片的型线经过流体动力学优化，螺旋升角沿着轴向保持均匀渐变，介质进入叶轮后会沿着螺旋曲面平稳获得轴向与周向的动能，相比同规格传统叶轮，输送过程的水力损失更低，同等转速下的输送效率更优，同时运行的轴向力更小，能降低配套轴承的负载，延长整套动力单元的使用寿命。在安装边界上，这款叶轮的中心轴为等直径圆柱结构，可直接适配对应孔径的联轴器、电机输出轴，轴端预留有标准的轴向定位孔位，安装时可通过顶丝或者键槽实现周向与轴向的固定，无需额外定制复杂的连接转接件。叶轮整体的径向轮廓为连续光滑曲面，没有外凸的突兀结构，配套泵壳或者导流腔时，只需匹配对应外径的圆形腔室即可完成装配，安装公差要求宽松，后期维护更换的适配性更强。叶片的壁厚从根部到外缘保持均匀渐变，外缘位置做了微小的倒角处理，既保证叶片外缘的结构刚度，避免高速旋转下叶片外缘形变，也能减少叶片外缘与腔体内壁的摩擦剐蹭风险。实际运行中，这款叶轮不仅能完成常规的流体增压输送，还能在输送过程中对介质起到柔和的搅拌混合作用，对于需要边输送边混匀多相介质的工况，无需额外增设搅拌部件，就能实现输送与混料的双重功能，有效简化整套设备的结构复杂度，降低设备的制造成本与后期维护成本。
