共轴双旋翼迷你玩具直升机结构设计

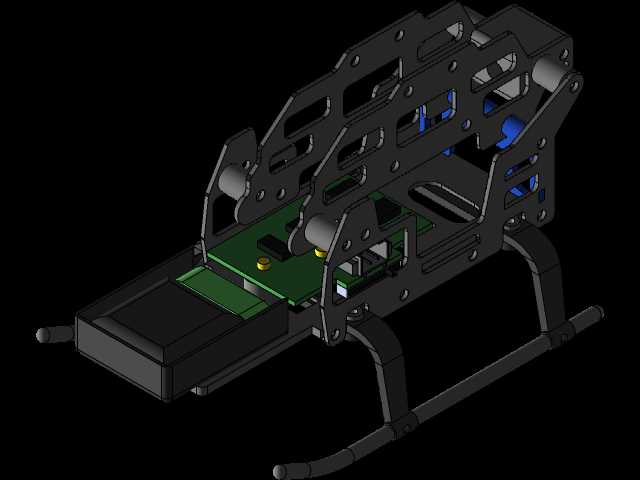

这款共轴双旋翼迷你直升机主要面向消费级航模玩具、青少年科创教具两大应用场景，既可以作为室内休闲娱乐的遥控玩具，也能作为中小学航空科普课程的结构演示教具，帮助学习者直观理解直升机升力产生、姿态控制的基础原理。在实际使用中，该机型采用共轴反转双旋翼布局，上下两层旋翼反向旋转抵消自身扭矩，无需传统单旋翼直升机的尾桨扭矩抵消结构，仅保留小型尾翼组件实现航向稳定，大幅降低了室内飞行的碰撞风险，也简化了新手的操控逻辑，适合在狭小的室内空间完成起降、悬停、慢速转向等基础飞行动作。从功能特性来看，该机型的主旋翼采用不同翼型的上下桨叶设计，上层桨叶侧重升力输出，下层桨叶配合平衡杆稳定飞行姿态，平衡杆两端的配重块可以在飞行过程中自动修正旋翼倾斜角度，抵消外界气流扰动带来的姿态偏移，提升悬停稳定性；机身前部采用流线型透明座舱罩，既降低了前飞过程中的空气阻力，也预留了内部电子元件的安装空间，可以容纳微型接收机、减速电机与小型锂电池；机身中部采用镂空框架结构，在保证结构强度的前提下尽可能降低整机重量，提升续航表现；尾部的蓝色尾撑杆采用轻量化桁架结构，末端的小型垂直尾翼可以在飞行过程中提供航向稳定力矩，避免机身出现无规则自旋；底部的滑橇式起落架采用弹性金属材质，着陆时可以通过自身形变吸收冲击能量，保护机身内部的精密电子元件，同时也能在不平整的桌面、地面实现稳定停放。在设计思路上，该模型优先考虑装配便捷性与维修替换性，所有子部件均采用模块化拆分设计，旋翼夹头、桨叶、平衡杆、起落架、尾撑等易损部件均可单独拆卸替换，无需复杂工具即可完成日常维护；整体结构的安装边界充分考虑了微型航模电子元件的通用尺寸，机身中部的框架预留了标准7mm空心杯电机、1S微型锂电池的安装位，旋翼主轴的直径匹配通用航模旋翼头的标准孔径，爱好者可以直接采购市售的通用电子配件完成组装，无需额外定制零件。外形尺寸方面，该机型整机长度控制在20厘米以内，主旋翼直径约18厘米，机身高度约12厘米，整体重量可控制在20克以内，小巧的尺寸可以轻松在普通家居环境中飞行，不会对家居物品造成磕碰损伤，滑橇起落架的横向宽度约5厘米，保证了停放与起降过程中的侧向稳定性，不会出现侧翻问题。
