集成千分尺的精密手动XY位移调节台

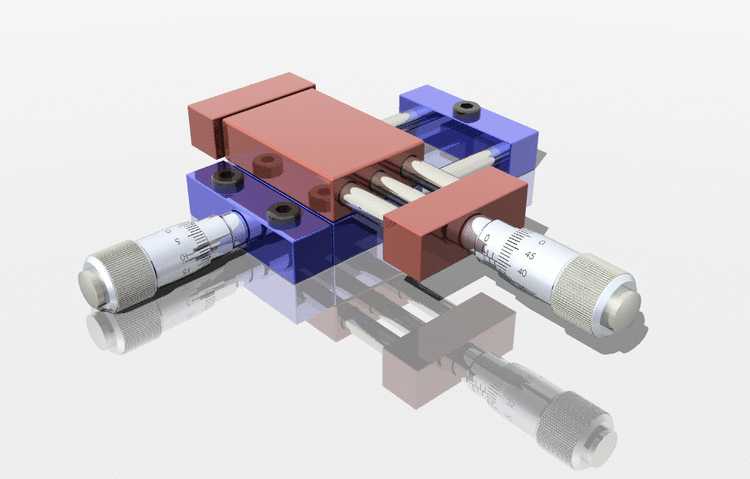

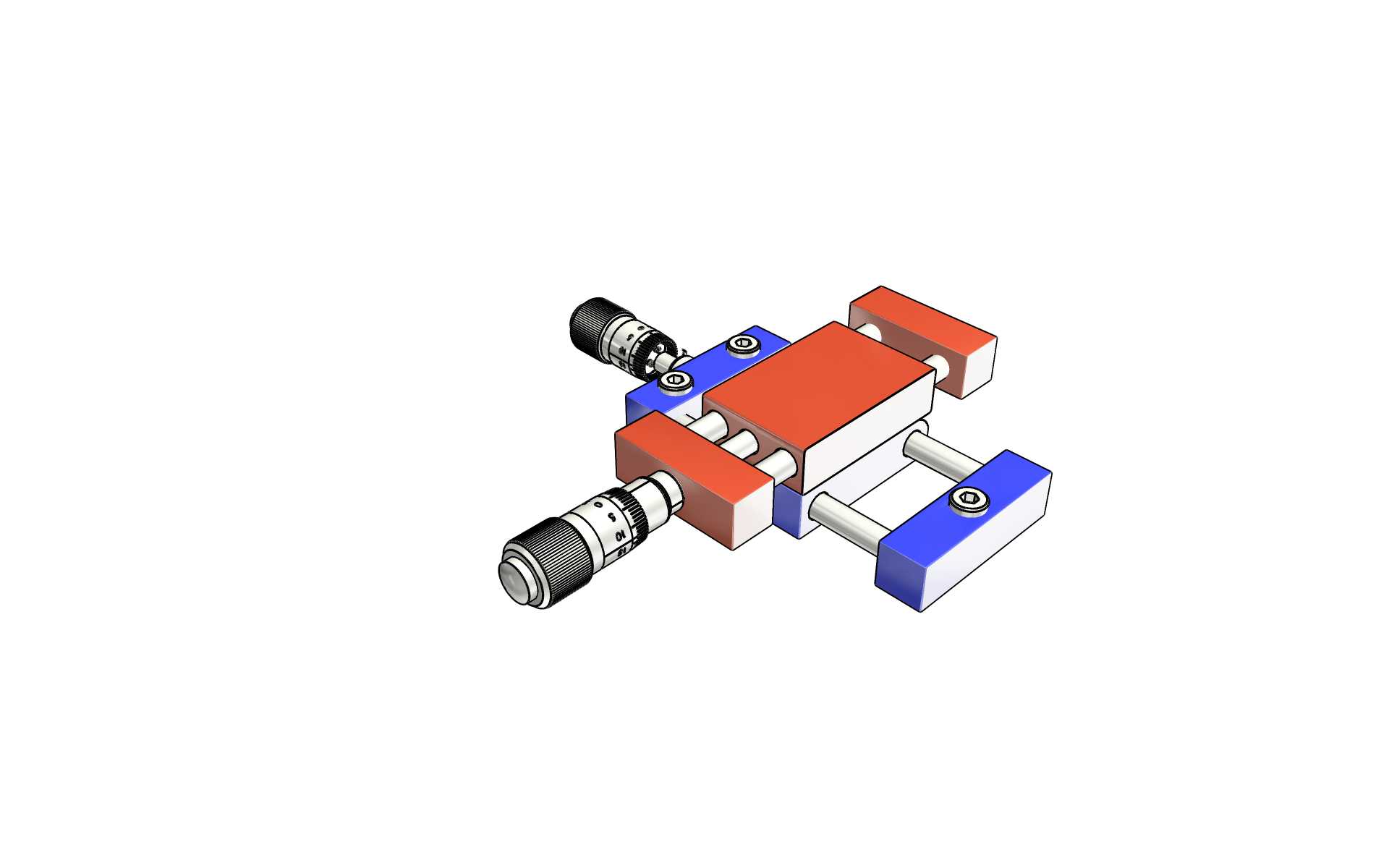

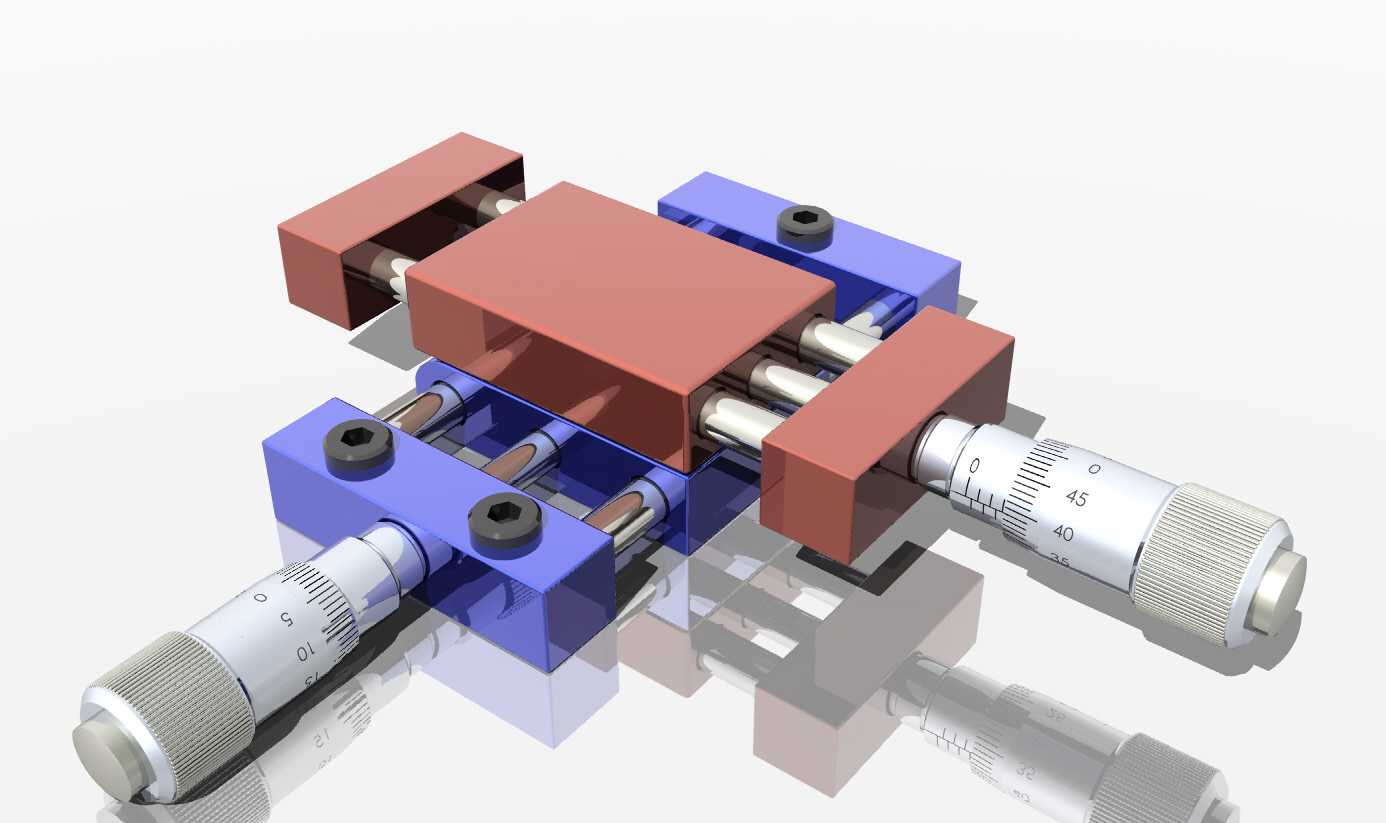

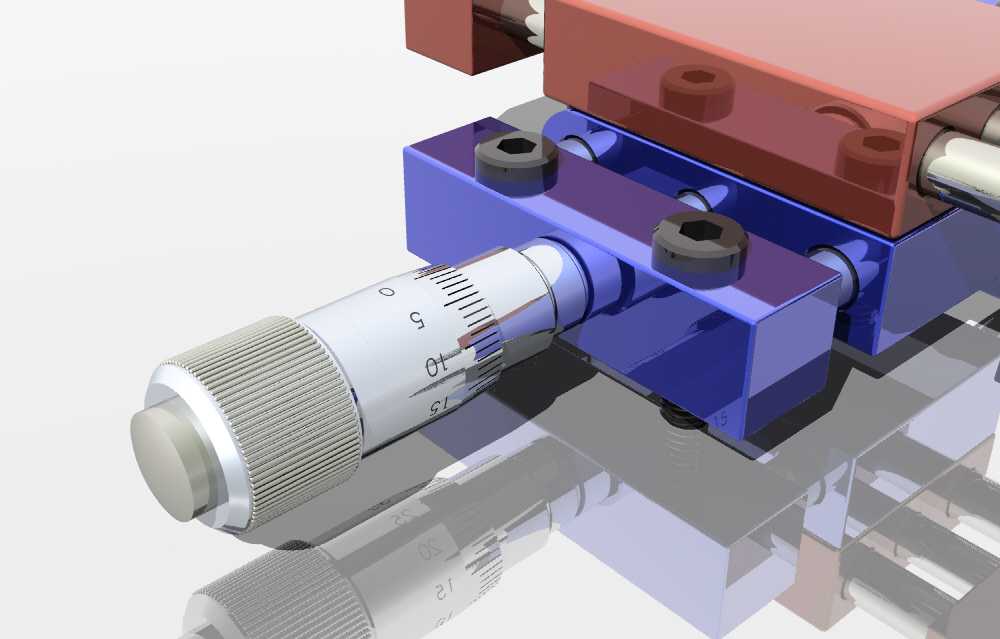

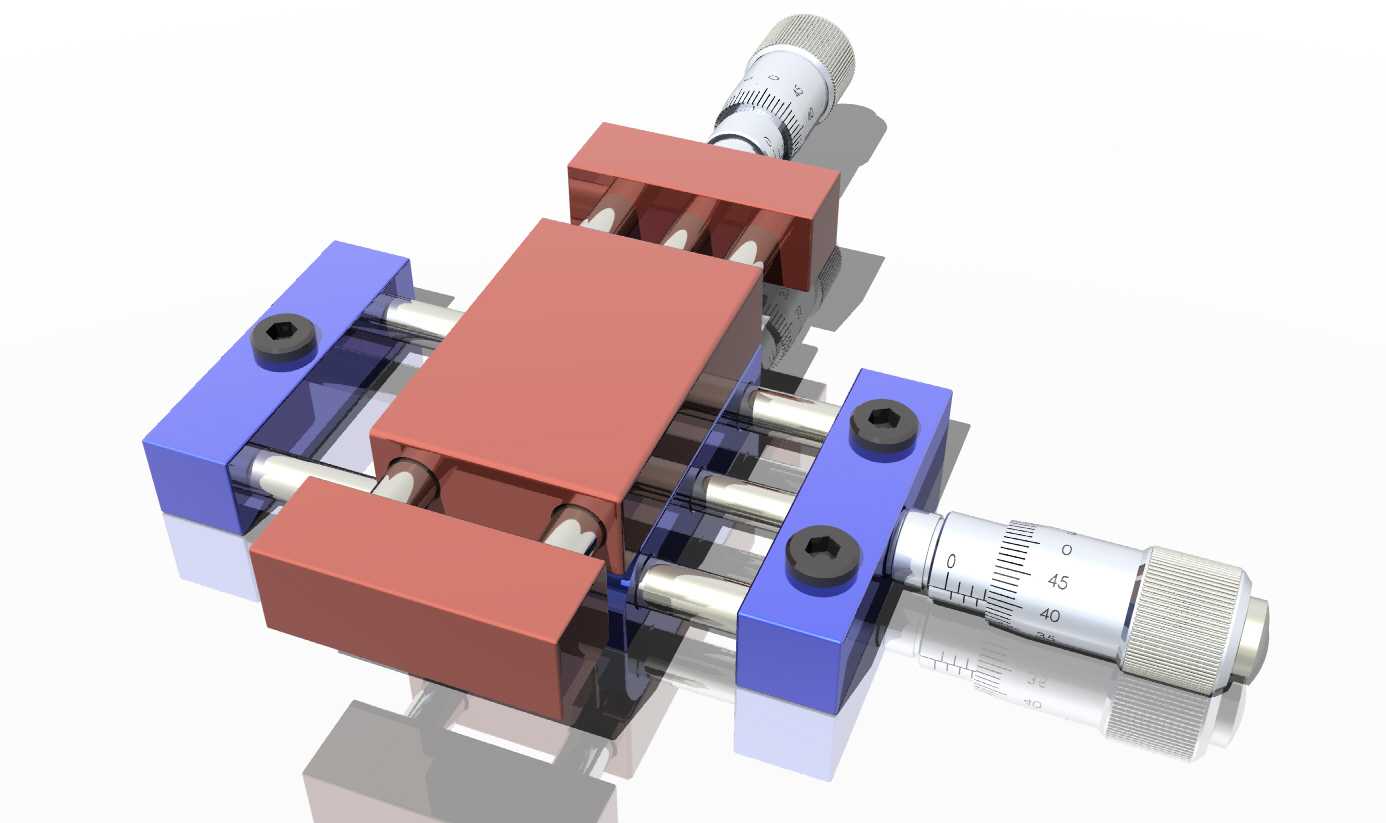

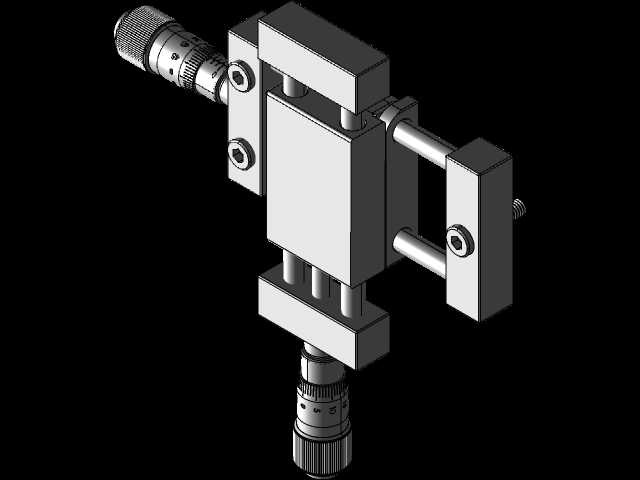

这款集成千分尺的XY位移调节台，是精密检测、微加工、光学装调场景中极为常用的手动位移工装，在半导体晶圆对位、小型光学元件耦合、精密试样显微观测、微小零件装配等作业中承担核心的平面位置微调功能，能够在XY两个正交轴向上实现微米级的精准位移控制，解决手动操作时定位精度不足、位移量不可量化的痛点。从结构设计来看，该调节台采用双层正交滑台叠层布局，下层滑台负责X轴向位移，上层滑台负责Y轴向位移，两个轴向的驱动端均配置了分辨率达0.01mm的机械式千分尺作为位移驱动与读数部件，千分尺的测头直接与滑台移动端硬接触，转动千分尺套筒即可推动对应滑台沿导轨方向平稳移动，配合滑台内置的复位弹簧结构，能够消除传动间隙，保证正反向调节时的位移精度一致性，避免空程误差影响定位效果。导轨部分采用高刚性的交叉滚柱导向结构，相比普通滑动导轨，其摩擦阻力更小、运动平顺性更强，侧向承载能力更优，即使在滑台台面承受偏载时，也能保证移动过程无卡滞、无爬行，位移线性度保持在较高水平。滑台的固定基座与移动台体均采用高强度铝合金加工成型，表面做硬质阳极氧化处理，既减轻了整体重量，又具备优异的耐磨性能与抗锈蚀能力，能够长期在实验室、洁净车间等常规工业环境下稳定使用。安装边界方面，基座的四个角位设置了标准的沉头安装孔，可直接通过螺栓固定在光学平台、设备机架或专用工装底座上，安装孔位间距符合通用精密位移台的安装规范，能够与市面上多数同规格的手动滑台实现互换；上层移动台面预留了多组螺纹安装孔，可根据使用需求加装试样夹具、光学元件架、工件吸附座等配套工装，适配不同的作业对象。在实际使用过程中，操作人员可通过千分尺的刻度直接读取当前的位移量，单轴的有效调节行程覆盖常规精密微调的常用范围，能够满足绝大多数需要小行程高精度平面定位的作业需求，相比电动位移台，其结构更紧凑、成本更低、无需外接动力与控制系统，非常适合小批量作业、实验研发场景下的手动精密对位使用，同时其模块化的结构设计也便于后期的维护保养，当千分尺出现磨损或精度下降时，可直接更换同规格千分尺即可恢复设备精度，无需整体更换滑台，大幅降低了使用维护成本。
