动圈式扬声器单元三维结构设计

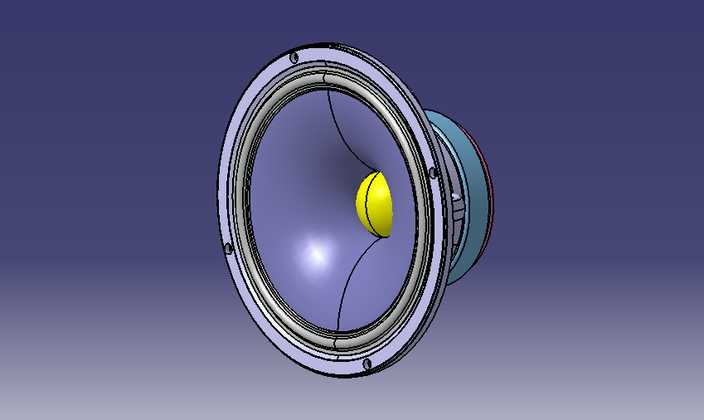

本模型为动圈式扬声器单元的三维参数化建模成果，建模过程依托三维设计软件完成全结构的特征化搭建，完整还原了常规锥盆扬声器的全部核心组成结构。建模阶段首先以基准轴为核心搭建装配定位体系，依次完成各零部件的独立建模与装配约束：首先构建金属材质的安装法兰盆架，盆架边缘均匀分布安装固定孔位，通过拉伸、切除、圆角特征完成盆架的刚性支撑结构建模，还原盆架的冲压成型结构特征，边缘做倒角处理避免锐边结构。其次完成振膜部分的建模，锥盆状的纸盆振膜采用曲面放样特征构建，还原振膜的弧形曲面结构，振膜表面的补强筋通过曲面凸起特征实现，中心位置的防尘帽采用半球形曲面建模，与振膜中心做贴合约束，还原防尘帽的防护与声学优化作用。接下来完成驱动部分的建模：环形永磁磁钢采用拉伸特征构建，搭配上下导磁夹板形成闭合磁路结构，磁隙位置预留精准的装配间隙；音圈骨架采用薄壁圆筒结构建模，表面缠绕的音圈绕组通过螺旋扫描特征还原绕线结构，音圈与振膜锥盆的颈部做粘接约束，还原音圈带动振膜振动的传动关系。折环部分采用弹性曲面建模，还原折环的波纹状弹性结构，连接振膜边缘与盆架，为振膜提供往复振动的弹性支撑；定心支片（弹波）采用同心圆波纹的薄壁结构建模，内圈连接音圈骨架，外圈固定在盆架台阶位置，保证音圈在磁隙内保持居中位置不发生偏蹭。渲染阶段为不同零部件赋予对应材质：金属盆架赋予磨砂金属材质，磁钢赋予深灰色永磁体材质，振膜赋予半透明的复合纸盆材质，折环与定心支片赋予橡胶类弹性材质，防尘帽赋予亮面黄色塑料材质，通过环境光与反射参数调整，还原各部件的真实质感。整个模型严格按照实际扬声器的装配比例搭建，各部件的装配间隙、配合关系均符合实际生产的装配逻辑，可用于电声结构教学、产品结构演示、装配干涉检查等场景，完整展现了动圈扬声器电声转换的结构原理，从磁路驱动到振动发声的全结构链路都做了精准的三维还原，没有遗漏核心功能结构，各特征参数可根据设计需求进行调整修改，适配不同尺寸规格的扬声器改型设计。
