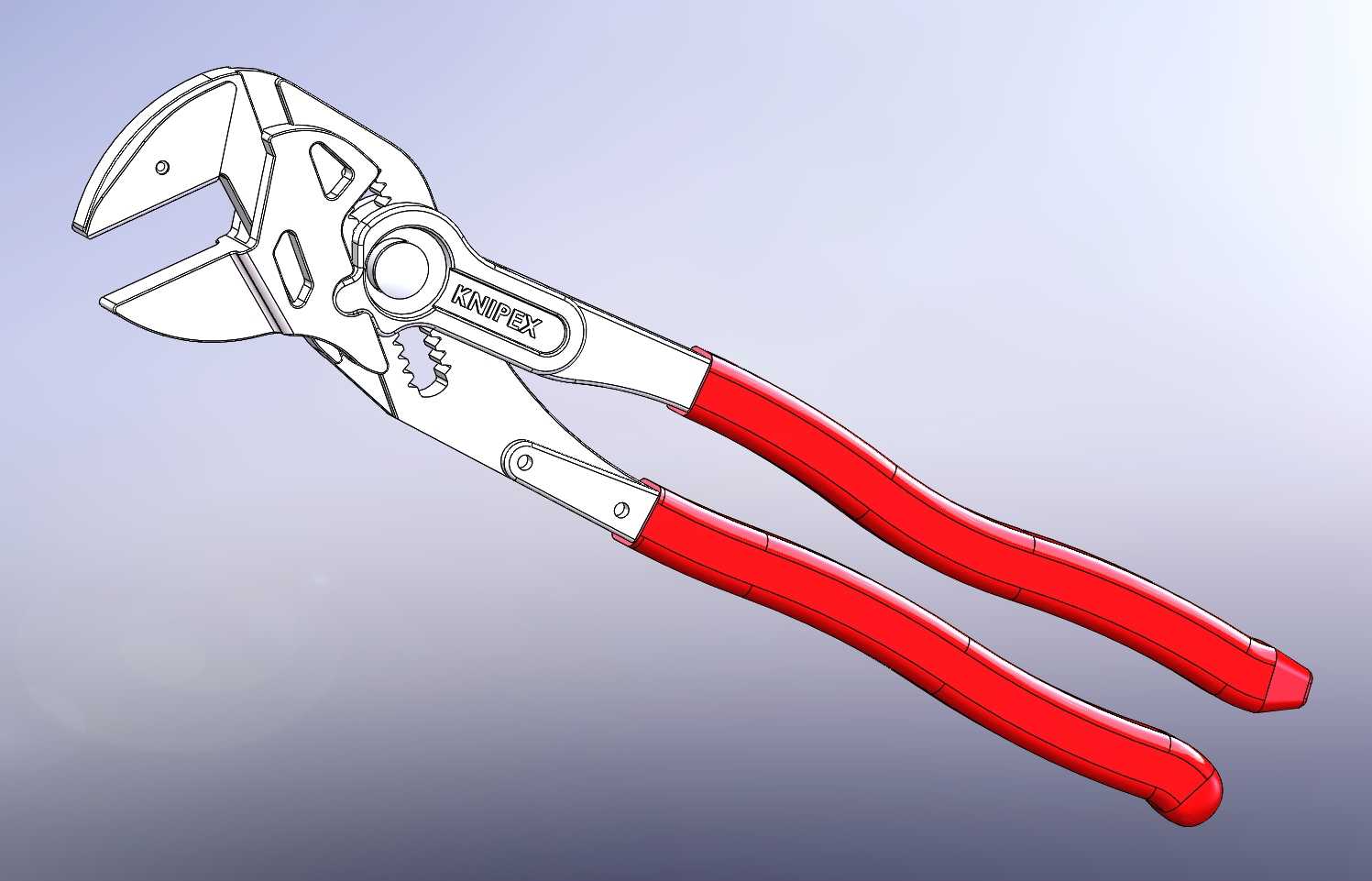

KNIPEX款可调式钳型扳手结构设计

这款可调式钳型扳手是手动五金工具领域的经典结构设计，广泛覆盖设备运维、家装施工、机电装配、汽修维保等多类作业场景，可同时满足夹持、拧转、快速调节等多元作业需求，替代传统活动扳手与固定规格开口扳手的组合使用场景，大幅降低作业者的工具携带负担。在实际作业用途上，该工具既可以通过钳口的平行咬合结构夹持薄壁管件、异形紧固件、易刮伤的装饰类五金件，避免传统齿面钳口留下的夹持压痕，也可以通过多档位调节结构适配不同规格的六角螺母、螺栓头，完成紧固件的拧紧与松脱作业，在狭窄作业空间内，其钳身的杠杆结构还能提供远超普通活动扳手的夹持力矩，应对锈蚀紧固件的拆卸需求。从产品功能特性来看，该设计采用棘轮式档位调节结构，钳口开口度可通过钳身侧面的调节齿槽快速切换，无需反复挪动扳手位置即可适配不同尺寸的工件；钳头采用全金属一体化锻造结构，咬合面做了平行平面处理，夹持时受力均匀不会出现工件边角打滑磨损的问题；手柄部分包覆防滑绝缘套，既可以提升握持摩擦力，降低长时间作业的手部疲劳，也能在低压带电作业场景下提供基础防护。在设计思路层面，该结构打破了传统扳手与钳子的功能边界，将扳手的平行夹持特性与钳子的杠杆施力结构结合，通过中置的铰接转轴实现力臂的合理分配，让使用者施加较小的握力即可在钳口处获得数倍的夹持力；调节齿槽的卡位结构做了防脱设计，作业过程中不会因为受力震动出现档位滑脱的问题，钳头尾部还集成了简易的齿纹夹持区，可临时应对小规格线材的剪切、夹持需求。从外形尺寸与安装边界来看，该模型还原的是常规10寸规格钳型扳手，整体展开长度适配成年男性手掌握持尺寸，钳口最大开口度可覆盖常见的大规格水暖管件、五金紧固件尺寸，钳身闭合后整体厚度较薄，可伸入设备缝隙、管道夹层等狭窄作业空间完成操作，铰接部位的转轴做了限位设计，开合过程中不会出现钳头偏移错位的问题，手柄套与金属钳身的结合处做了卡位凸台，长期使用也不会出现手柄套滑脱移位的情况，整体结构的受力薄弱点都做了加厚处理，可承受大扭矩作业下的结构载荷。
