立式多关节点焊作业机械臂结构设计

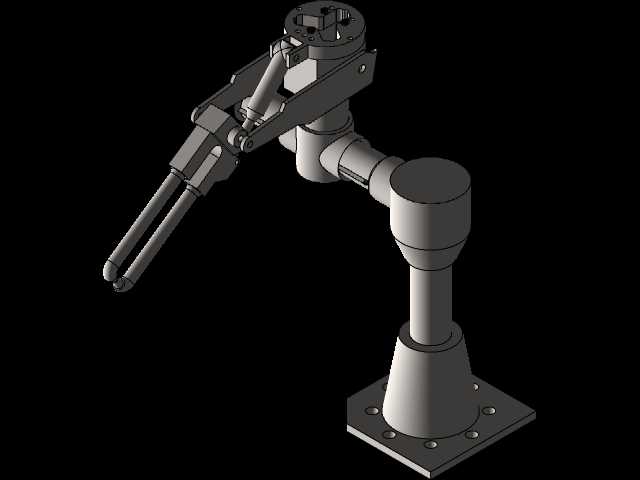

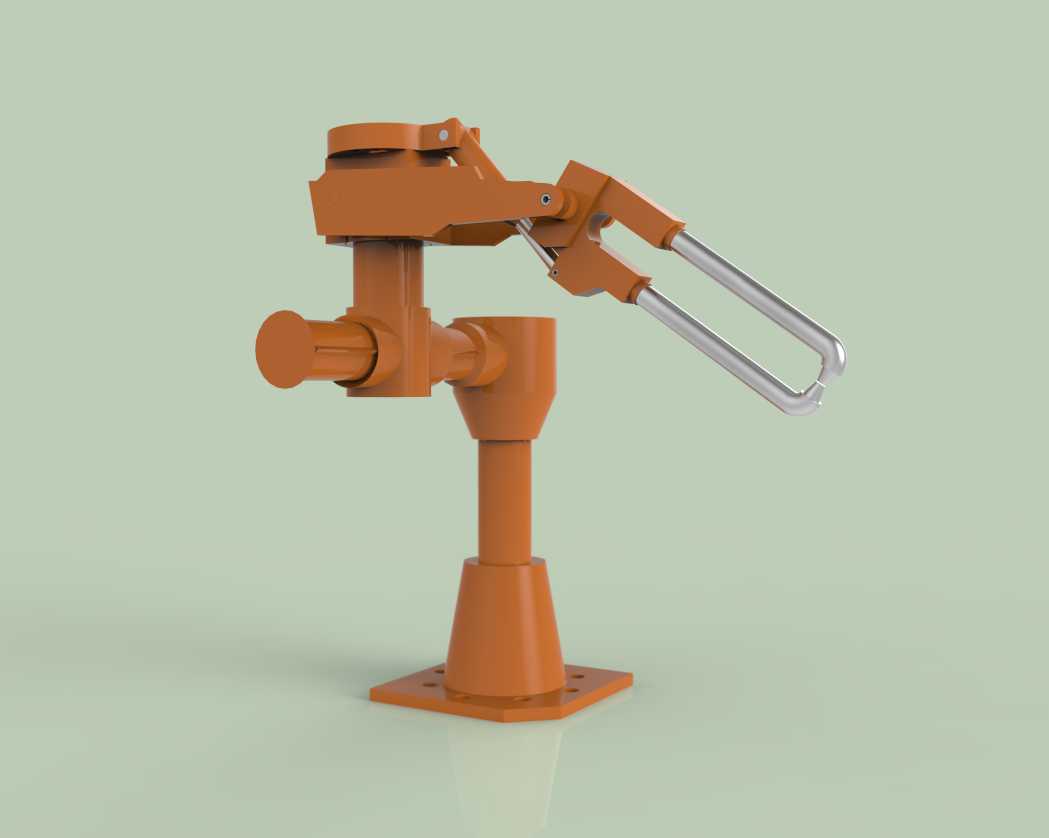

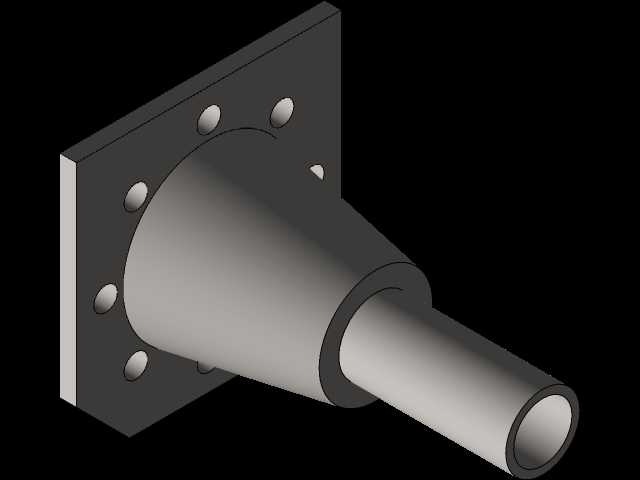

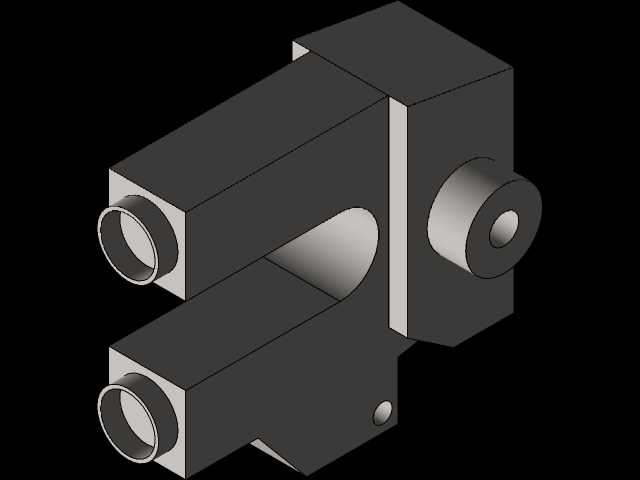

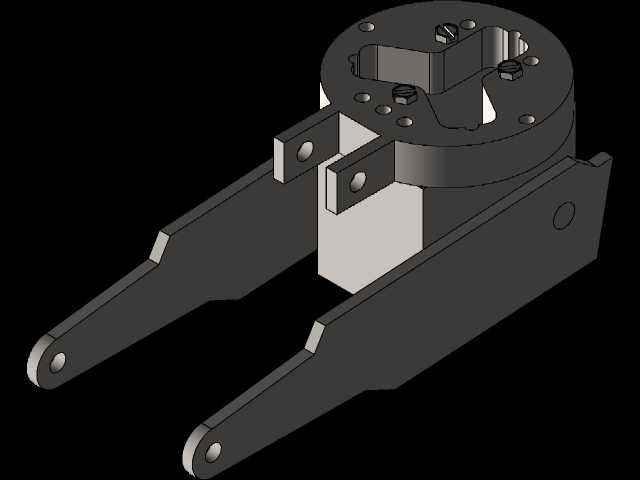

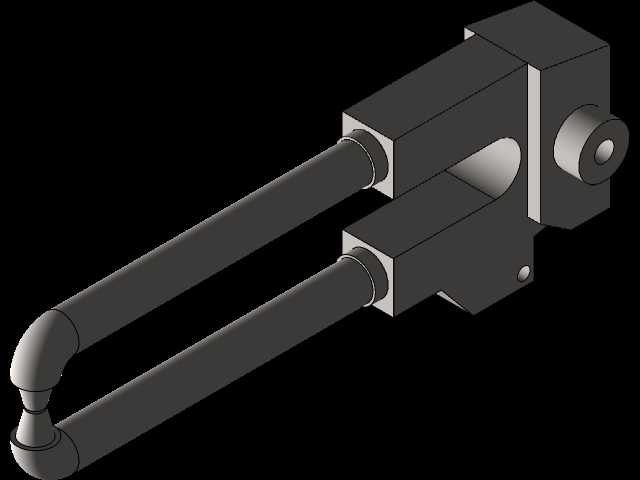

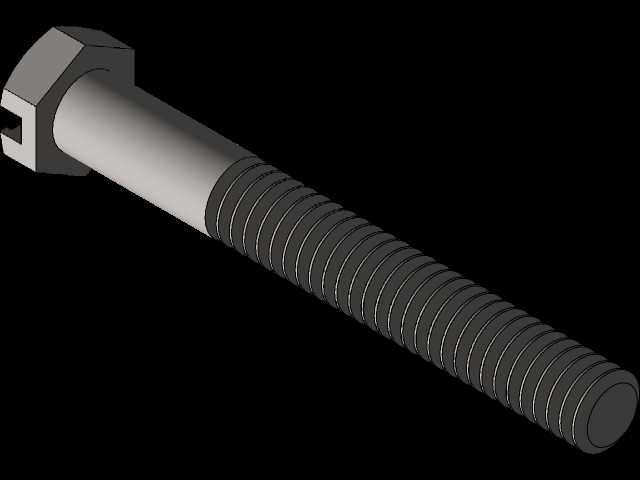

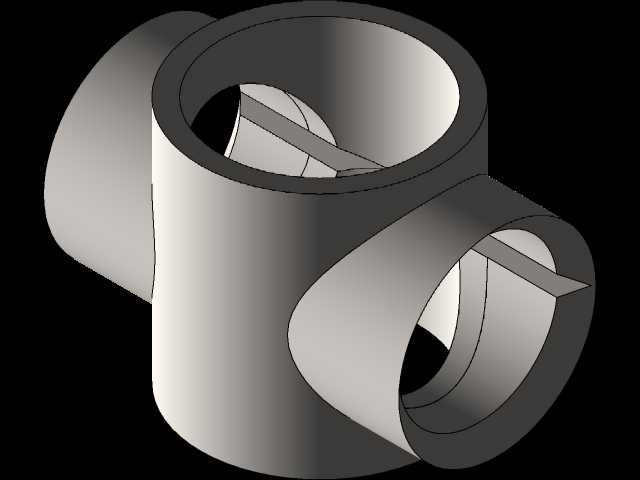

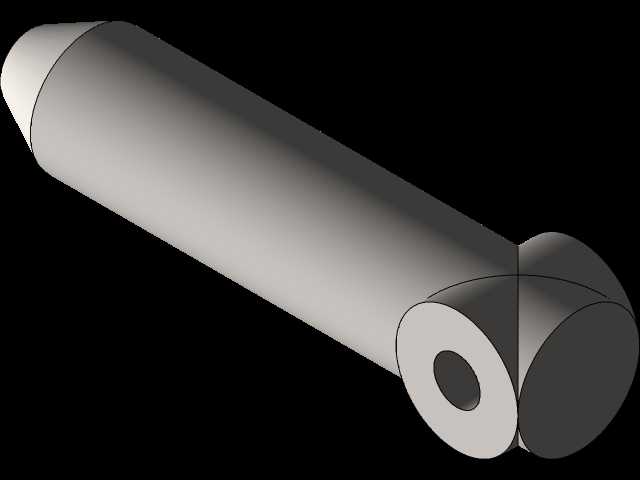

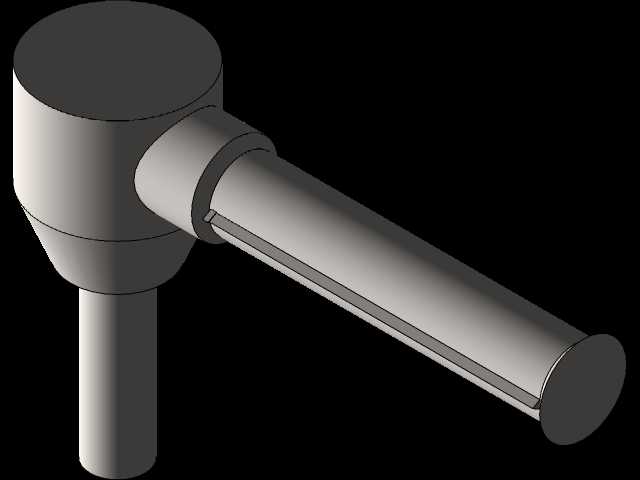

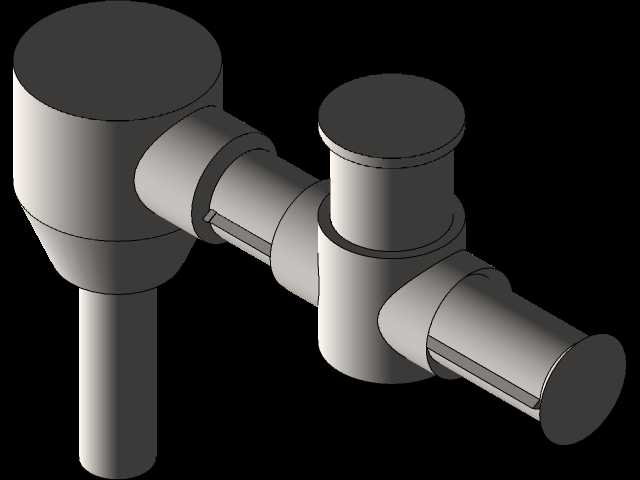

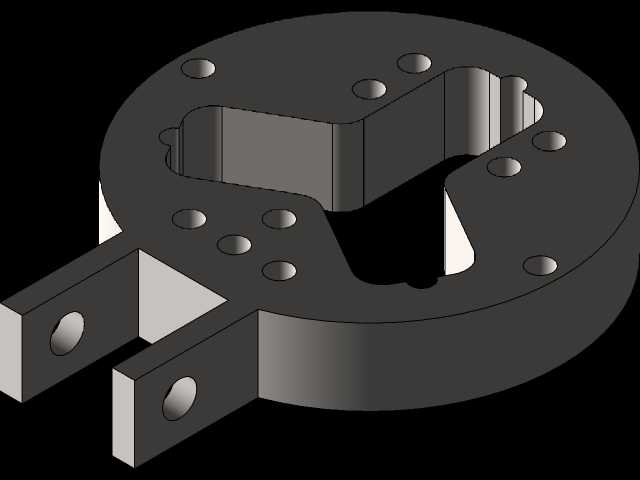

该焊接臂主要应用于汽车白车身焊装、五金构件加工、钢结构件预焊等工业焊接场景，作为固定式焊接作业的执行终端，可替代人工完成重复度高、作业强度大、存在弧光与焊烟危害的点焊作业，适配生产线固定工位的批量焊接工序，也可搭配变位机完成复杂构件的多角度焊点加工，有效降低一线焊接操作人员的劳动强度，减少职业健康风险，同时保障焊点位置一致性与焊接质量稳定性。从功能特性来看，该臂体采用多关节串联结构，底座为方形法兰安装结构，可通过螺栓紧固在工装平台或者生产线基座上，安装时需预留足够的臂体回转空间，避免作业过程中与周边工装、待加工构件发生运动干涉；立柱段为垂直支撑结构，承担整个臂体的竖向载荷，保障大臂回转过程的结构稳定性；大臂与小臂之间通过铰接关节连接，可实现俯仰角度调节，小臂末端搭载点焊钳执行结构，两根平行的金属电极臂可在驱动结构作用下完成开合动作，实现对焊接工件的夹紧、通电焊接、松脱复位的完整点焊工序，臂体关节处预留了走线空间，可容纳焊接电缆、控制管线、冷却管路布设，避免作业过程中管线与构件发生剐蹭磨损。在设计思路上，该结构优先考虑焊接作业的运动覆盖范围，通过多关节的角度配合，可覆盖底座周边一定半径内的立体作业空间，满足常见中小型焊接构件的焊点位置可达性要求；臂体主体采用承力性优异的结构造型，非承力区域做了轻量化优化，既保障臂体在电极加压过程中的结构刚性，减少焊接过程中的臂体形变，保障电极对位精度，又尽可能降低臂体自重，减小关节驱动负载，提升运动响应速度。外形与安装边界方面，底座方形法兰的安装孔位按照通用工装安装间距设计，可适配多数标准焊接工装平台的T型槽间距，无需额外制作过渡连接板；整体直立安装后的竖向高度适配常规工位的作业高度，操作人员可在安全围栏外完成参数调试与作业管控，小臂伸展后的最大作业半径可覆盖单工位内多数焊点位置，无需频繁调整工件装夹位置即可完成整面焊点加工，有效提升单工位焊接作业效率。
