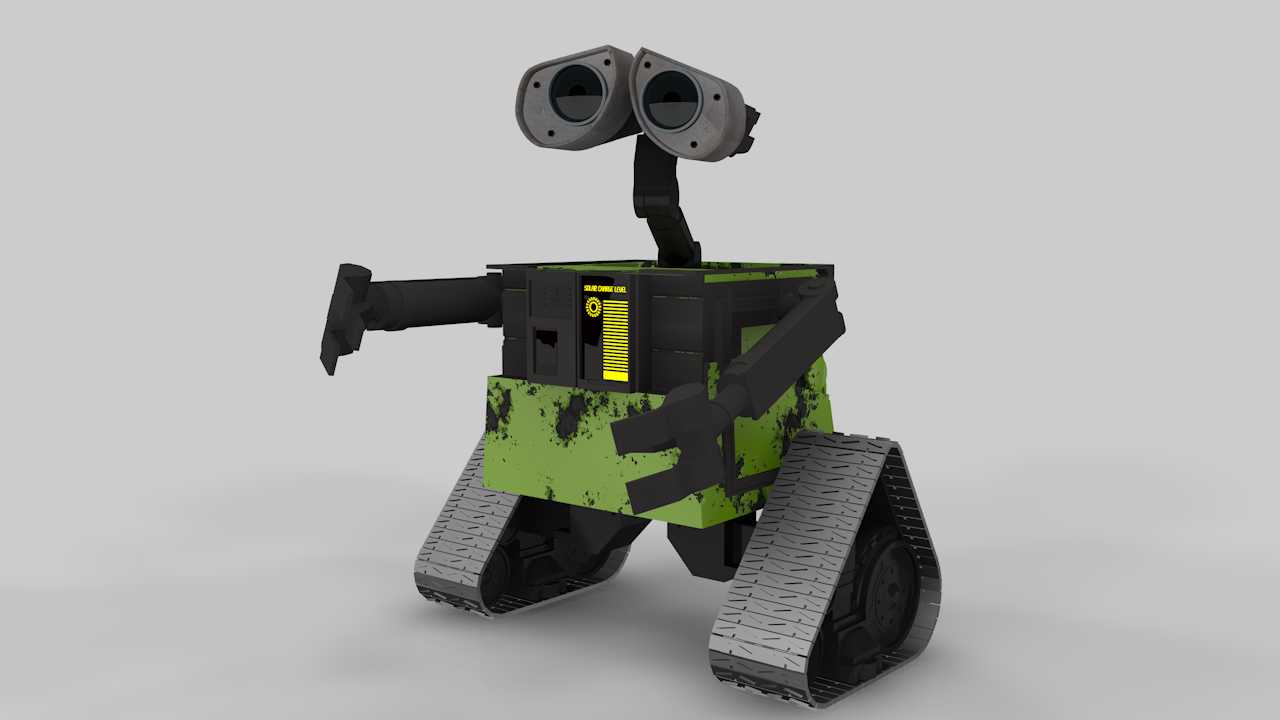

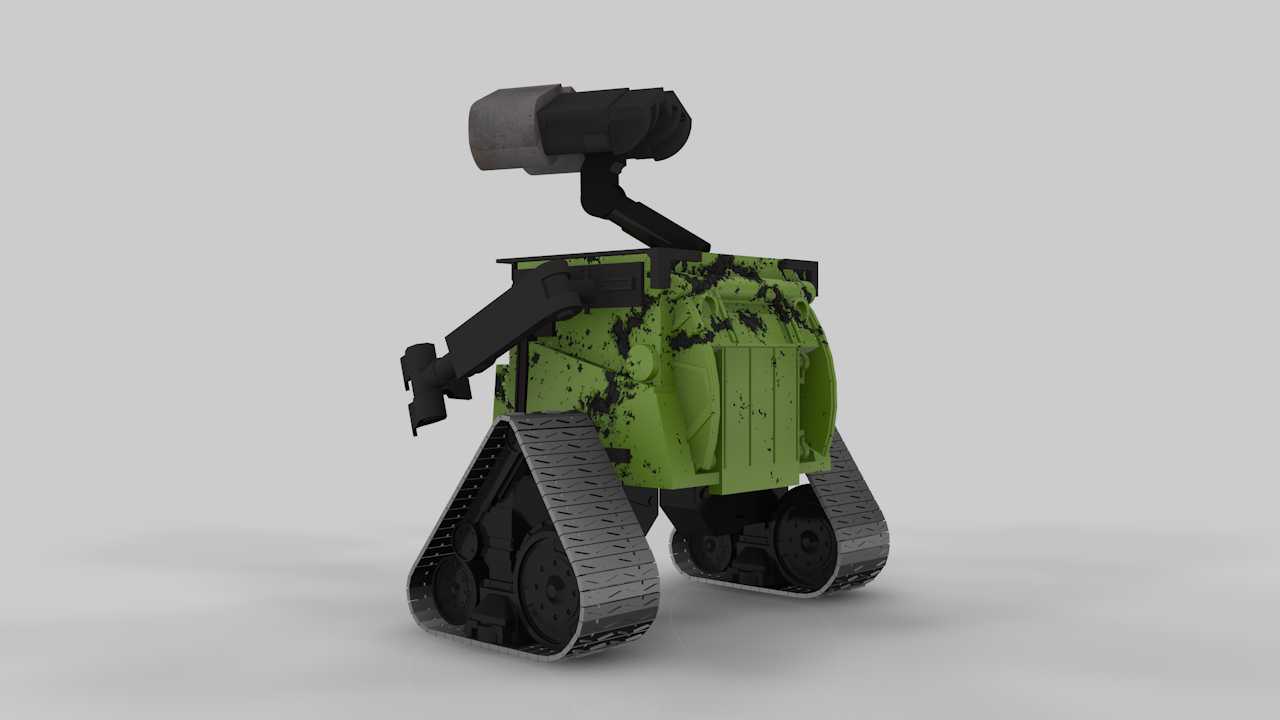

瓦力卡通履带机器人造型设计

本次设计的履带式卡通机器人原型取自经典影视IP中的瓦力形象，整体设计围绕潮玩展示、文创衍生、科普教具三大核心应用场景展开，可作为影视周边手办开发的原型参考，也可作为青少年机器人科普教育的具象展示载体，还能适配主题展陈、商业美陈的装饰摆件需求，兼顾IP还原度与实体落地的工艺可行性。从实际用途来看，该造型既可以通过3D打印制作成不同比例的实体手办，满足潮玩收藏群体的消费需求，也可以作为小型教育机器人的外观外壳参考，搭配开源控制板、驱动电机实现基础的移动、转向功能，用于中小学科创实践课程的教学演示，还能等比例放大后作为商业空间、主题乐园的景观装置，强化场景的科幻氛围与记忆点。在功能特性设计上，整体采用履带式移动底盘结构，相较于轮式结构拥有更强的地形适应能力，能够平稳通过带有微小坡度、轻微起伏的接触面，适配桌面展示、地面移动等多场景的使用需求；头部采用双筒式视觉模组造型，还原IP标志性的识别特征，颈部设置可转动关节结构，能够实现头部的俯仰、水平转动，丰富展示时的姿态表现力；双臂采用多段式铰接结构，可调整不同的摆臂角度，搭配手部的抓握造型，能够模拟多种拟人化动作，提升整体造型的生动性；机身主体做分层结构设计，预留了内部元器件的安装空间，若用于实体机器人改装，可方便放置电池、控制板、驱动模块等组件，无需额外破坏外观结构。设计思路上优先平衡了IP还原度与生产可行性，对原IP形象中过于细碎的结构做了整合优化，将表面做旧的斑驳纹理做了适度简化，既保留了原作中机身使用痕迹的质感，又避免了过多细碎结构导致3D打印时出现支撑过多、脱模困难的问题；所有外露的棱角位置都做了R1-R3的圆角过渡处理，既提升了手持把玩时的触感安全性，也能降低注塑、3D打印生产时的应力集中问题，减少成品开裂的概率。外形尺寸方面，按照1:10的常规手办比例设计时，整体高度控制在180mm左右，机身宽度为120mm，履带底盘的纵向长度为140mm，安装边界上预留了底盘与接触面的10mm离地间隙，保证移动时不会出现底盘剐蹭接触面的问题；头部转动角度预留了左右各45度、俯仰30度的活动余量，手臂活动范围预留了前后摆动60度、肘部弯折90度的空间，所有活动关节处都设计了0.2mm的装配间隙，适配PLA、树脂等常见3D打印材料的收缩率，也能满足ABS注塑生产的公差要求，无需后期大量修模即可完成组装。
