数控机床Z轴进给滑台模组结构

项目分类:3D模型 发布时间:2021-06-14 ID:205649
  • 数控机床Z轴进给滑台模组结构
  • 数控机床Z轴进给滑台模组结构
  • 数控机床Z轴进给滑台模组结构
  • 数控机床Z轴进给滑台模组结构
  • 数控机床Z轴进给滑台模组结构
  • 数控机床Z轴进给滑台模组结构
  • 数控机床Z轴进给滑台模组结构
  • 数控机床Z轴进给滑台模组结构

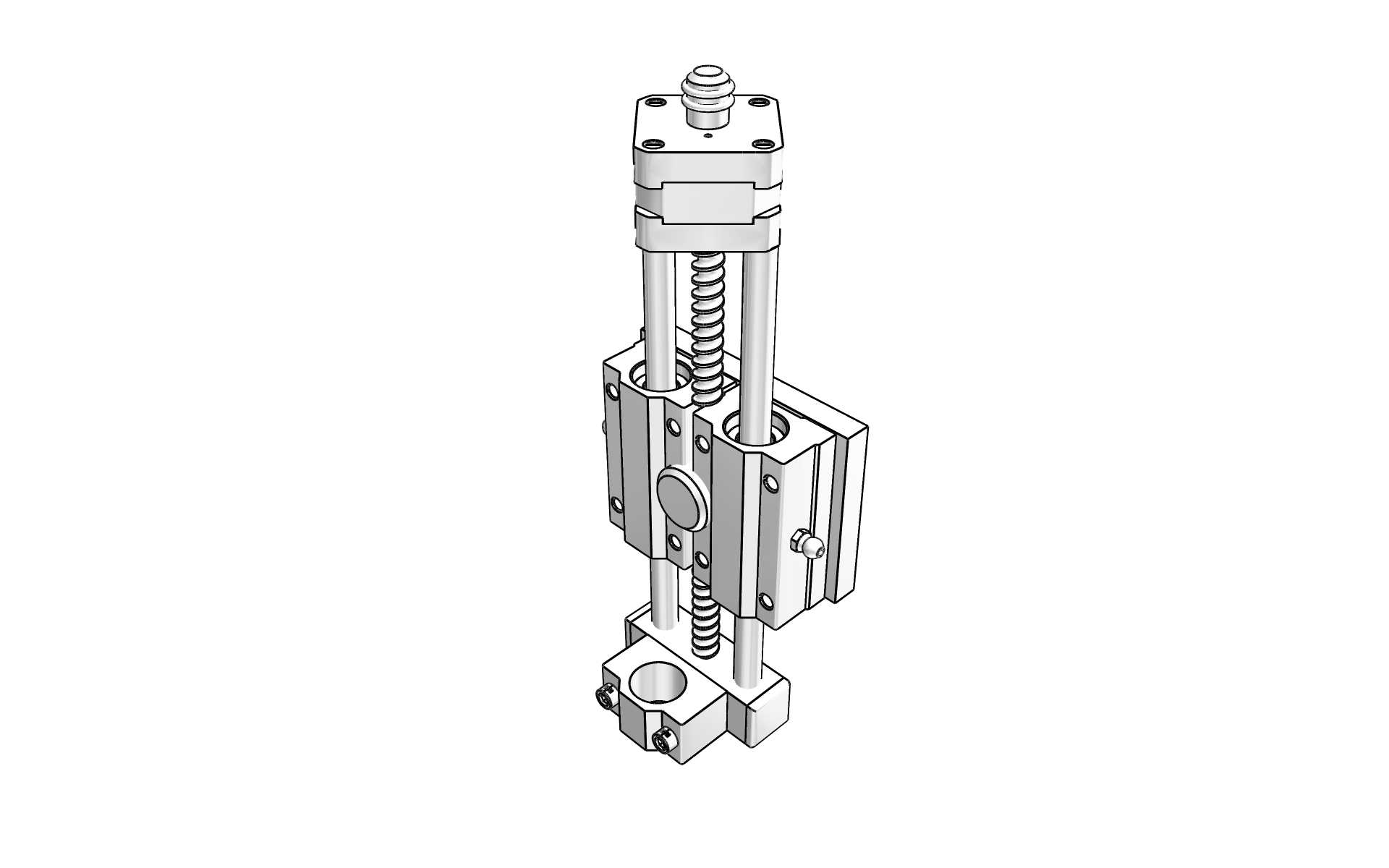

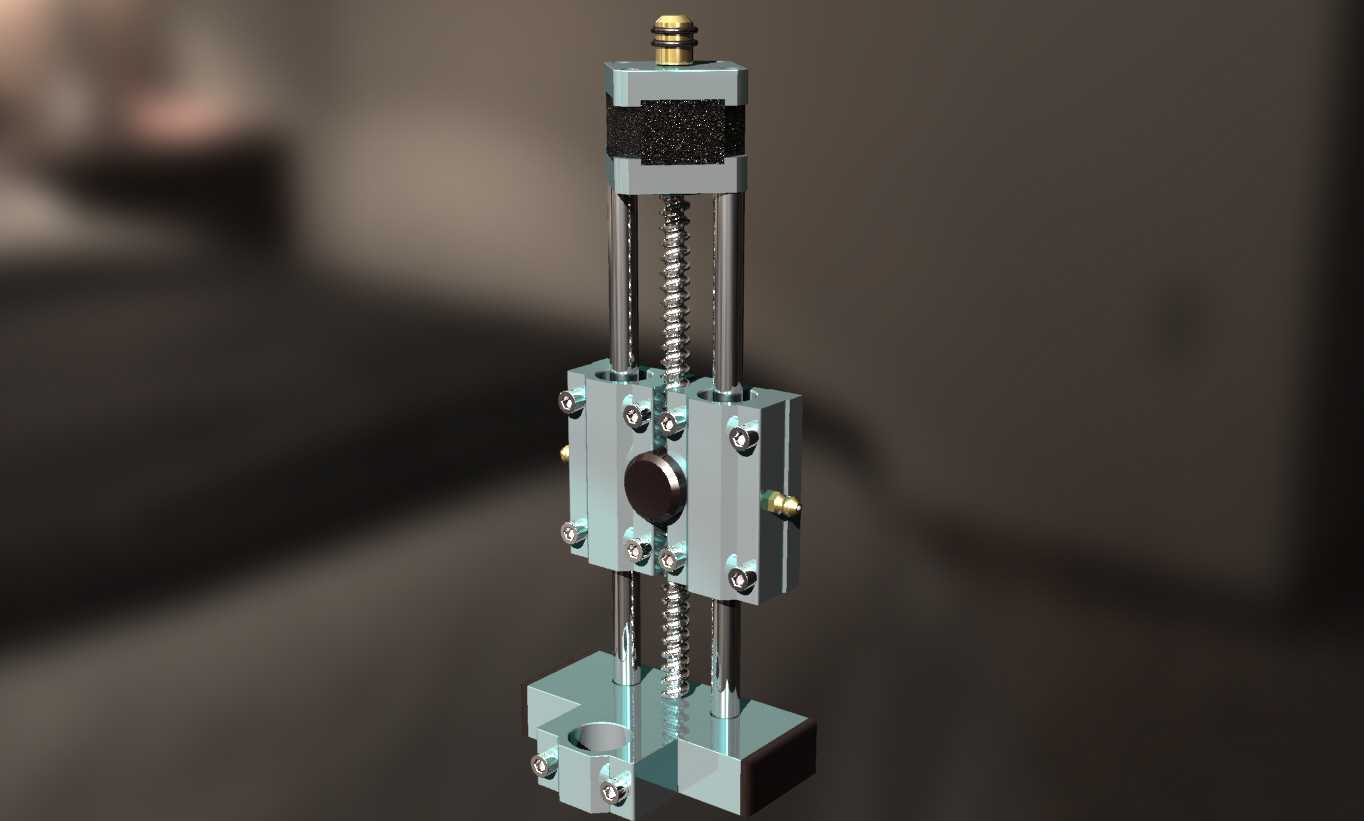

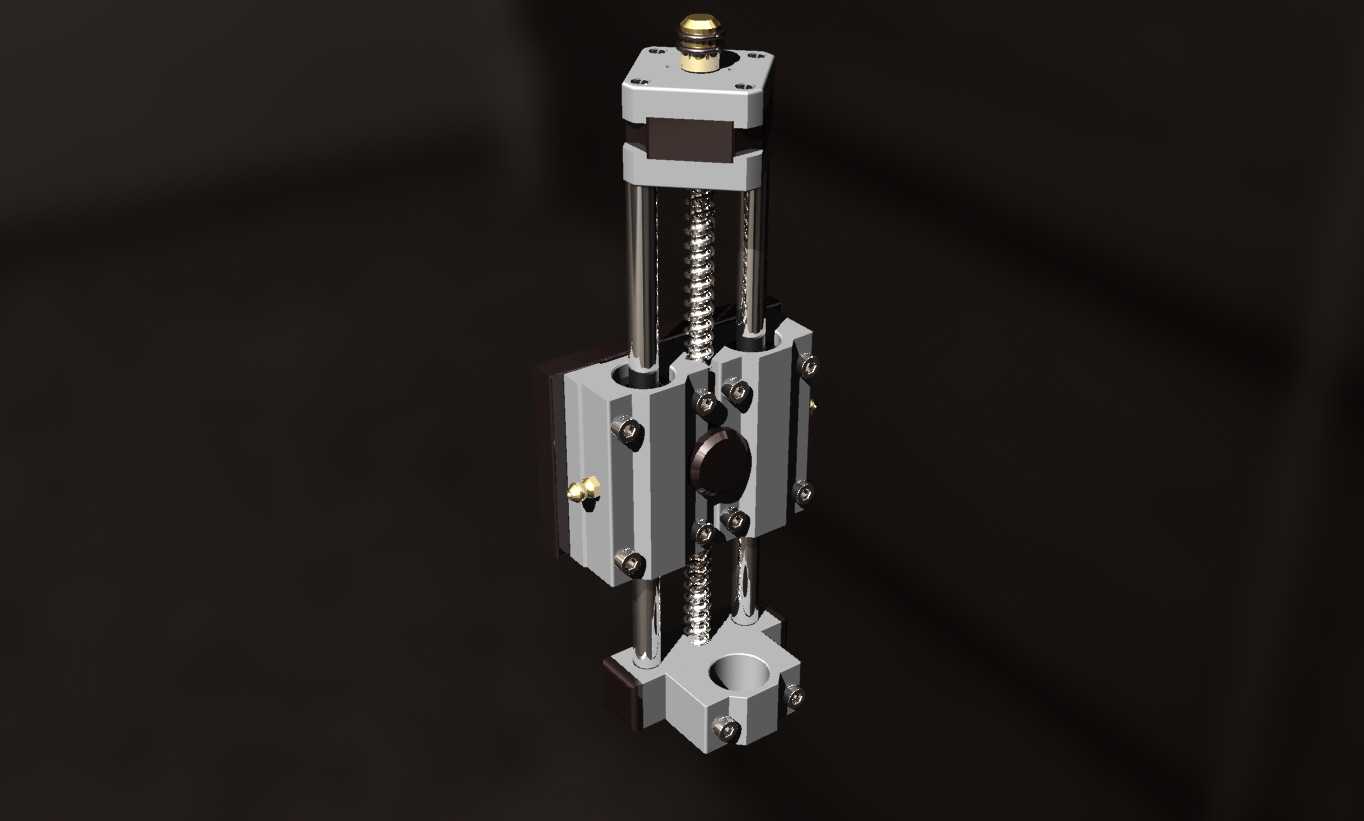

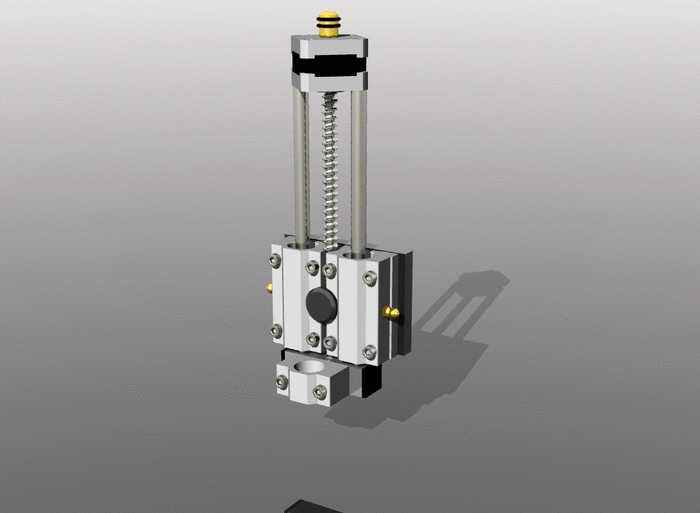

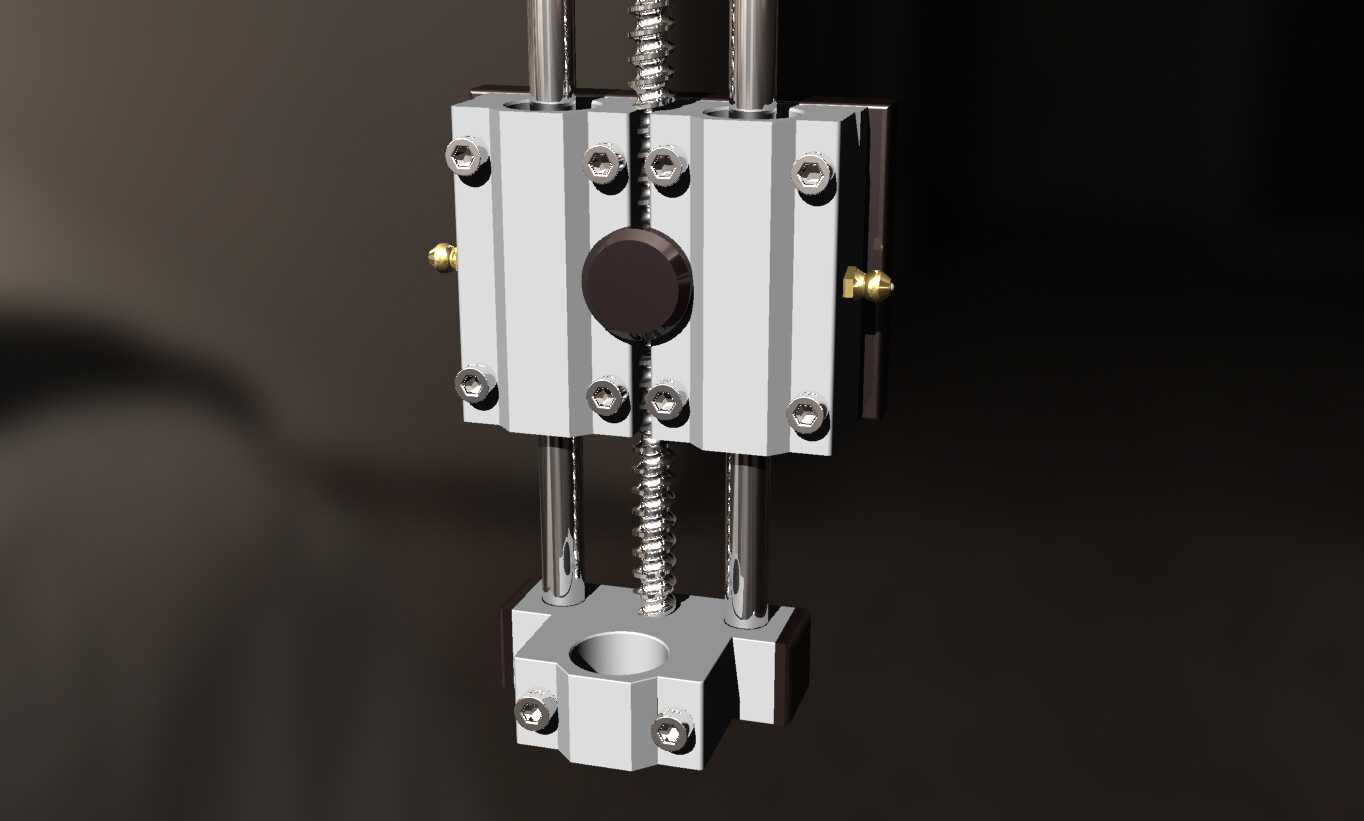

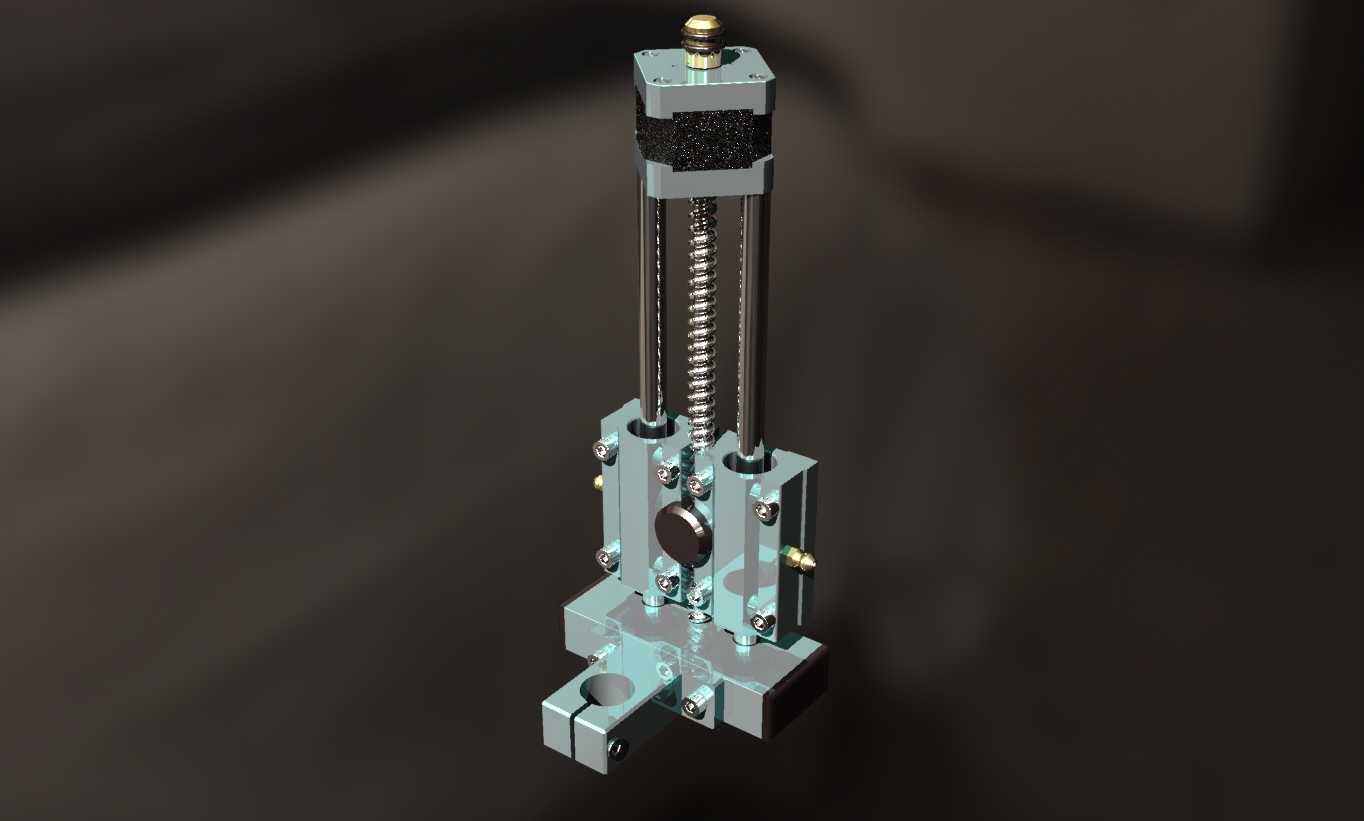

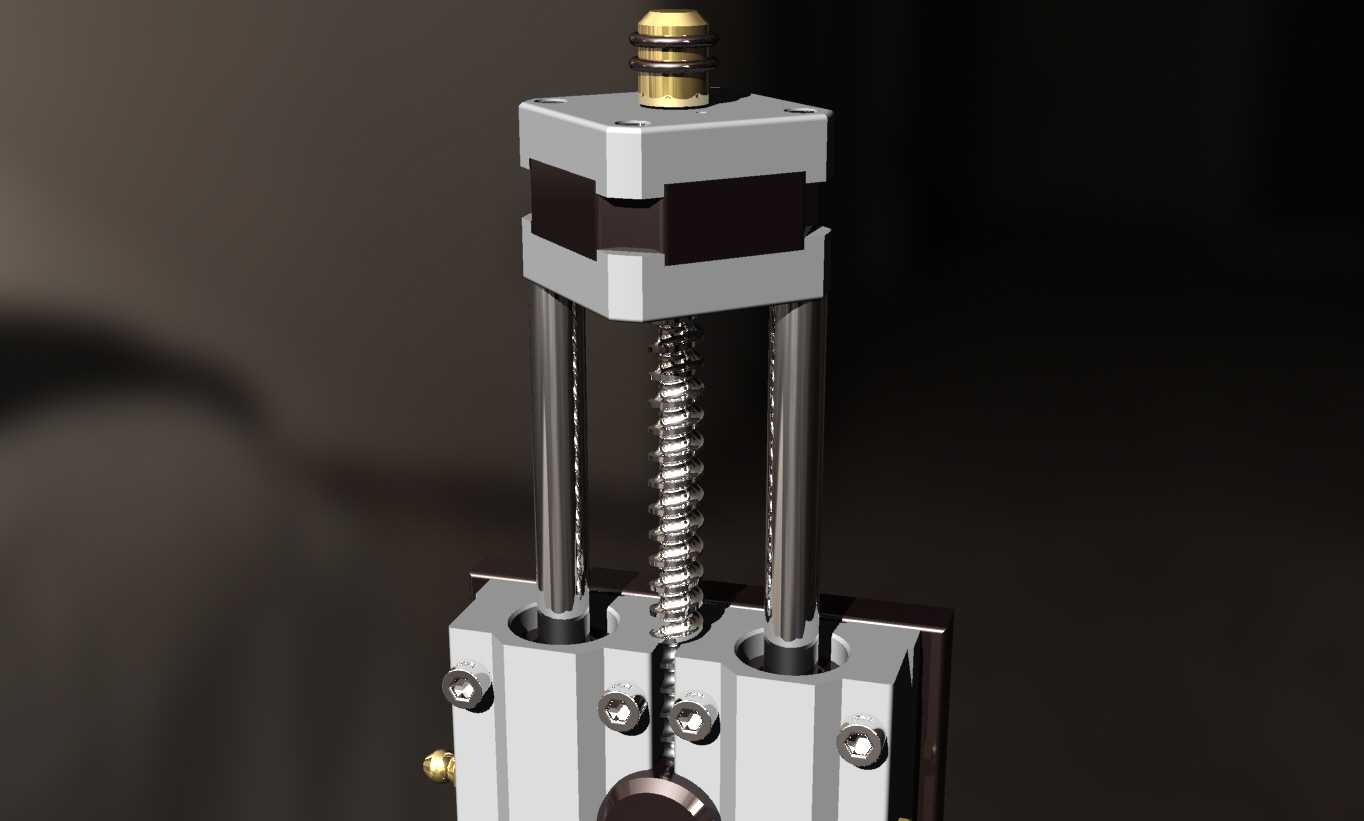

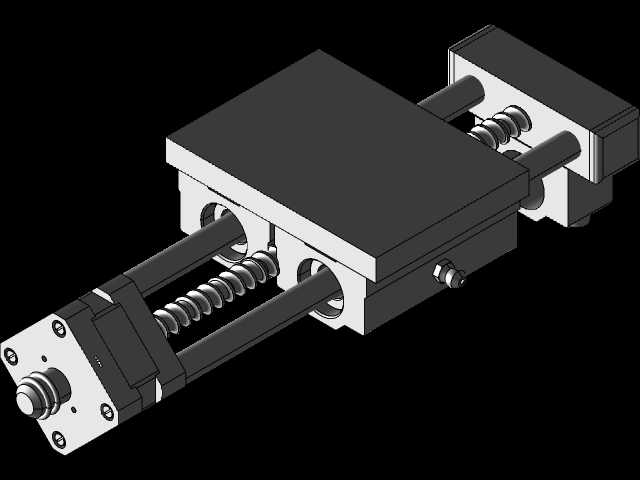

该结构为数控机床核心的Z轴进给执行单元,主要应用于立式数控铣床、小型加工中心、桌面级数控雕刻设备的垂直方向进给传动场景,承担刀具沿Z轴方向的精准位移、切削进给承载、工位升降调整的核心功能,是决定机床垂直方向加工精度、进给稳定性、负载承载能力的关键功能部件。在实际生产场景中,该单元可配合X、Y轴的水平进给滑台,完成金属零件铣削、钻孔、攻丝,非金属工件雕刻、切割等工序的垂直方向动作输出,也可独立作为升降执行模组,应用在自动化检测工位、点胶设备、自动上下料机构的垂直位移场景中。从功能特性来看,该Z轴单元采用双圆柱光杆作为导向支撑结构,配合中间的滚珠丝杠作为传动核心,导向光杆平行度经过精密校准,可承受垂直方向的切削负载与侧向倾覆力矩,避免滑台移动过程中出现偏摆、卡顿问题;丝杠传动副具备反向间隙小、传动效率高、定位精准的特点,可实现微米级的进给位移控制,满足精密加工的进给精度要求;滑台主体采用铝合金材质加工,在保证结构刚性的前提下有效降低了模组自身重量,减小Z轴升降过程中的惯性冲击;顶部设置的缓冲限位结构可避免滑台超程运行时出现硬碰撞,保护传动部件与驱动单元不受损坏;滑台台面预留标准化安装孔位,可直接固定电主轴、刀具夹具、作业执行头等末端部件,适配不同的作业需求。在设计思路上,该结构优先考虑Z轴垂直安装的受力特性,将传动丝杠布置在双导向杆的中心位置,让传动受力点与负载重心尽可能重合,降低偏载带来的导向杆磨损与传动阻力;整体采用模块化设计思路,所有零部件均采用标准化工业配件,导向杆直径、丝杠导程、滑台行程均可根据实际设备的加工需求灵活调整,无需重新设计整体基座结构,大幅降低不同规格设备的开发成本;结构上预留了驱动单元安装位,可适配步进电机、伺服电机等不同类型的驱动部件,满足不同精度等级、不同进给速度的设备配置需求。在安装边界方面,该Z轴模组整体为窄长型立式结构,安装时需保证基座底面与设备安装面的平面度公差,导向杆的垂直方向公差需控制在合理范围内,避免安装偏差导致滑台运行卡滞;背部预留的安装定位槽可直接与设备的立柱、垂直安装板配合固定,安装孔位采用等间距标准化设计,可适配不同规格的机床床身结构;滑台的最大伸出长度、缩回后的整体高度均经过尺寸校核,安装时需预留足够的上下超程安全距离,避免运行过程中与设备其他部件、加工工件发生干涉,保证设备运行的安全性与稳定性。
