汽车左右车门把手注塑模具结构设计

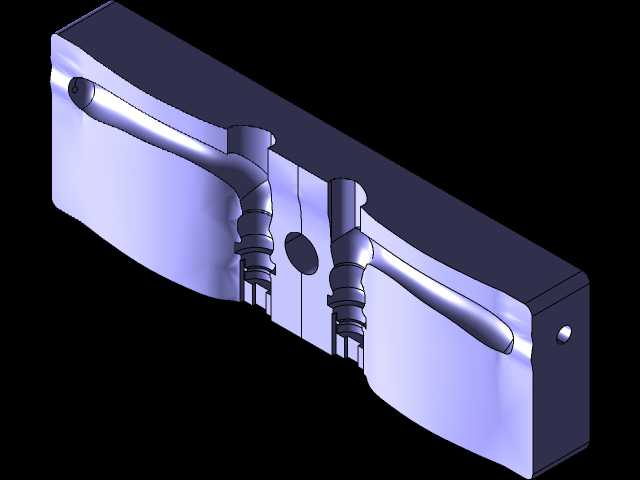

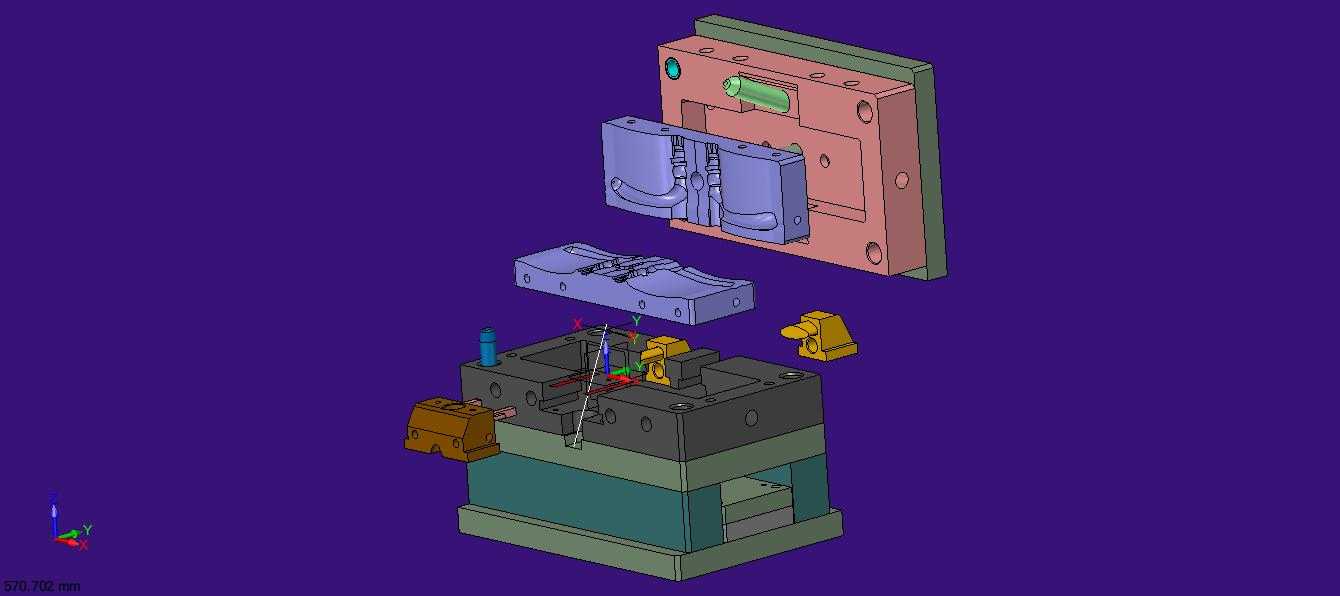

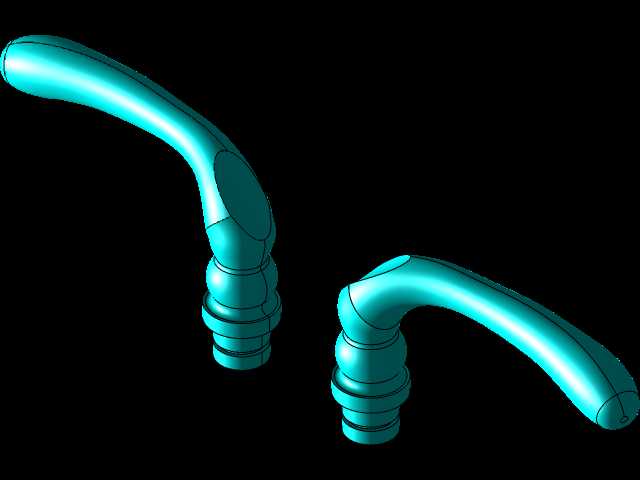

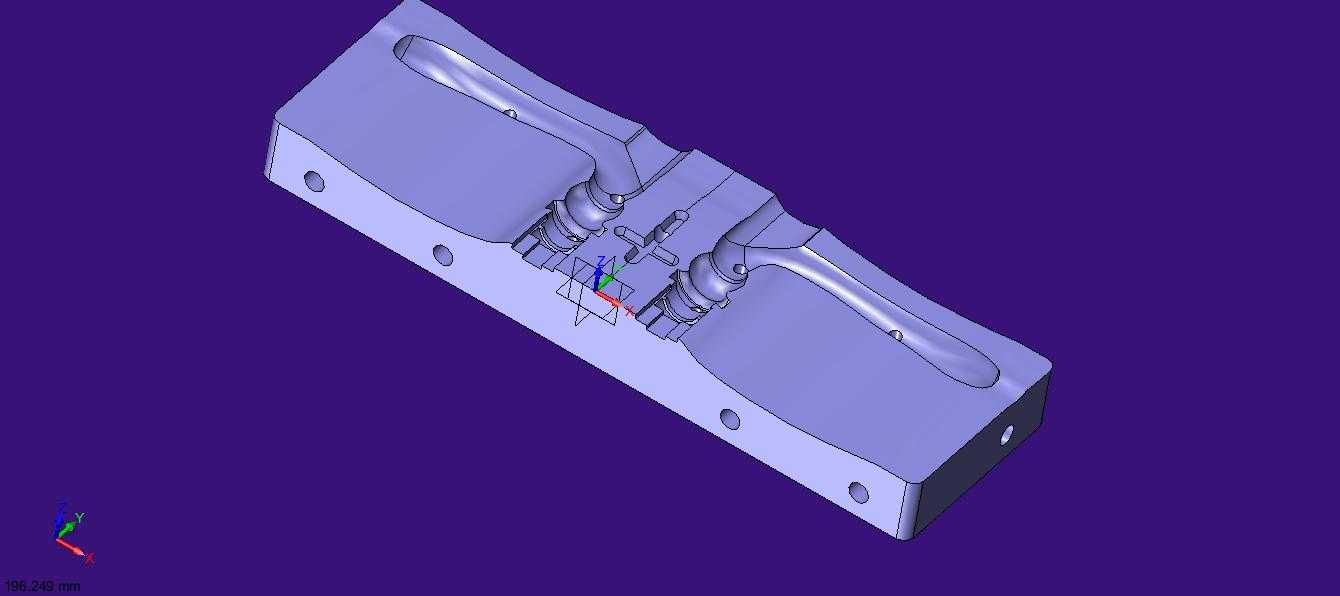

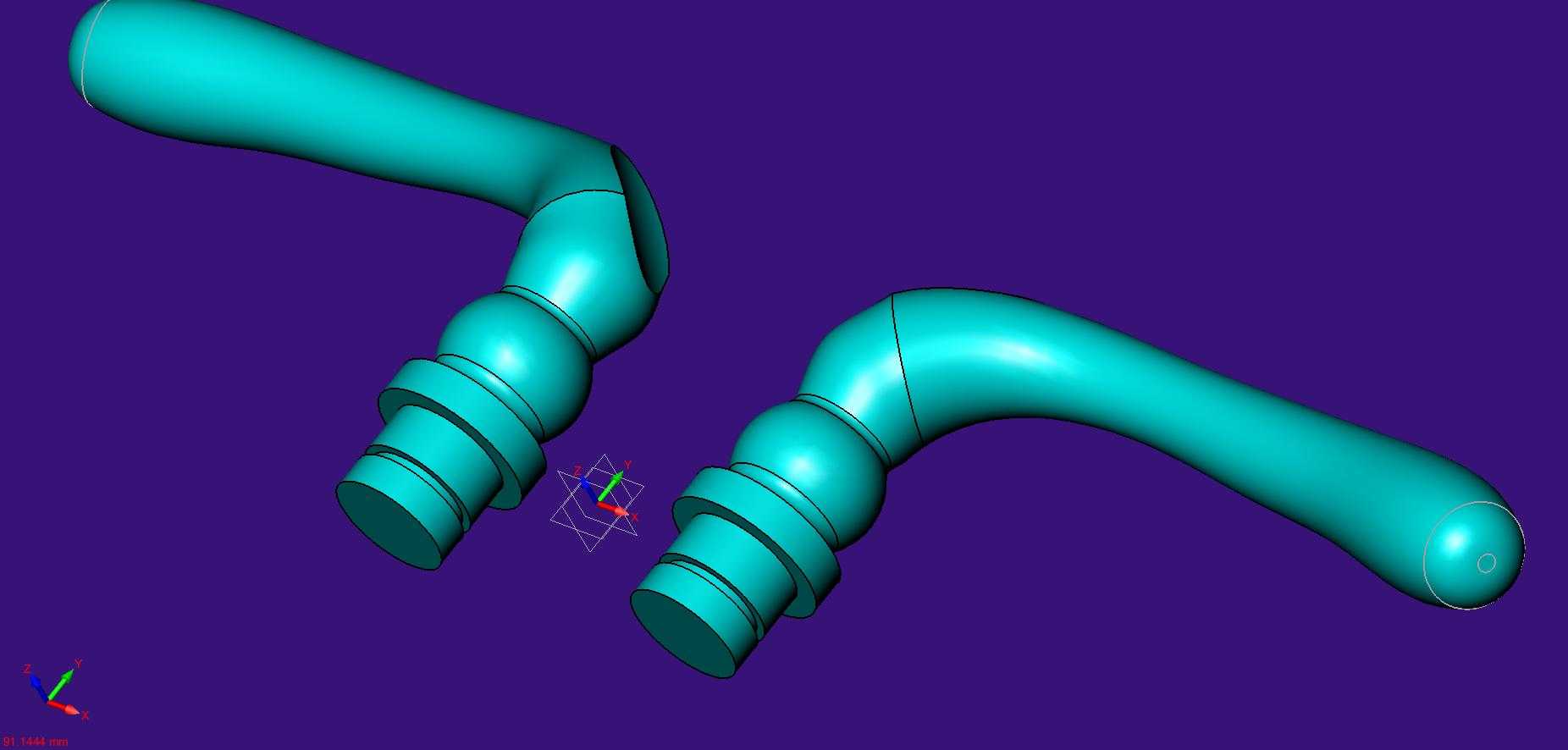

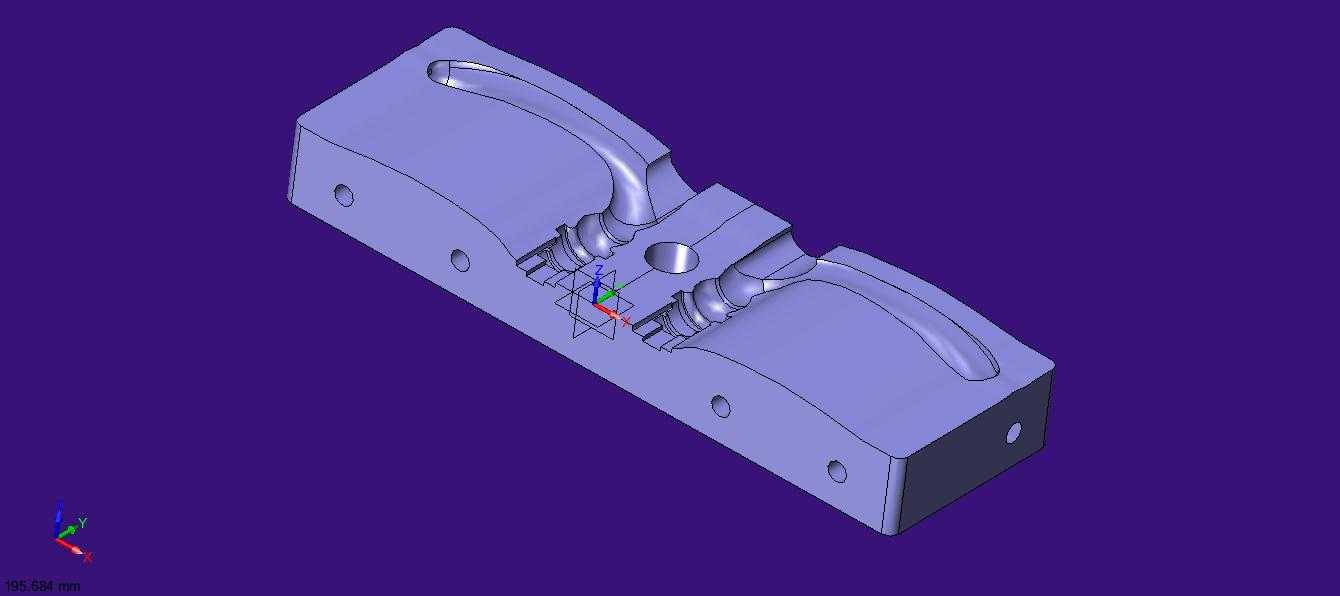

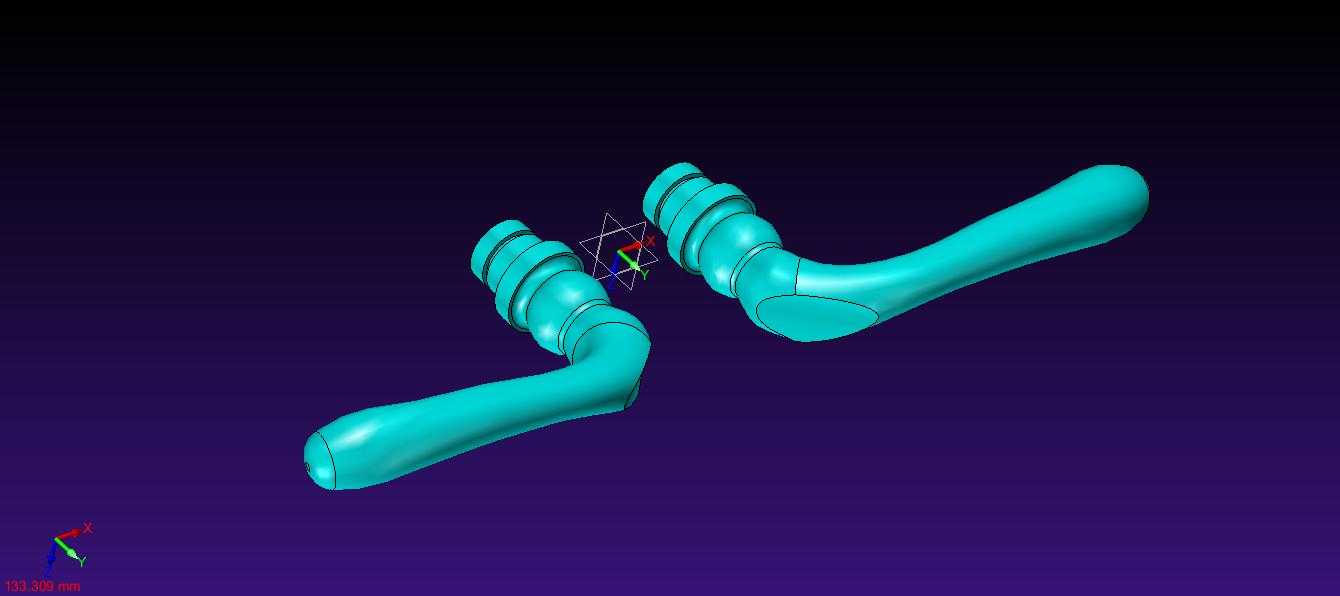

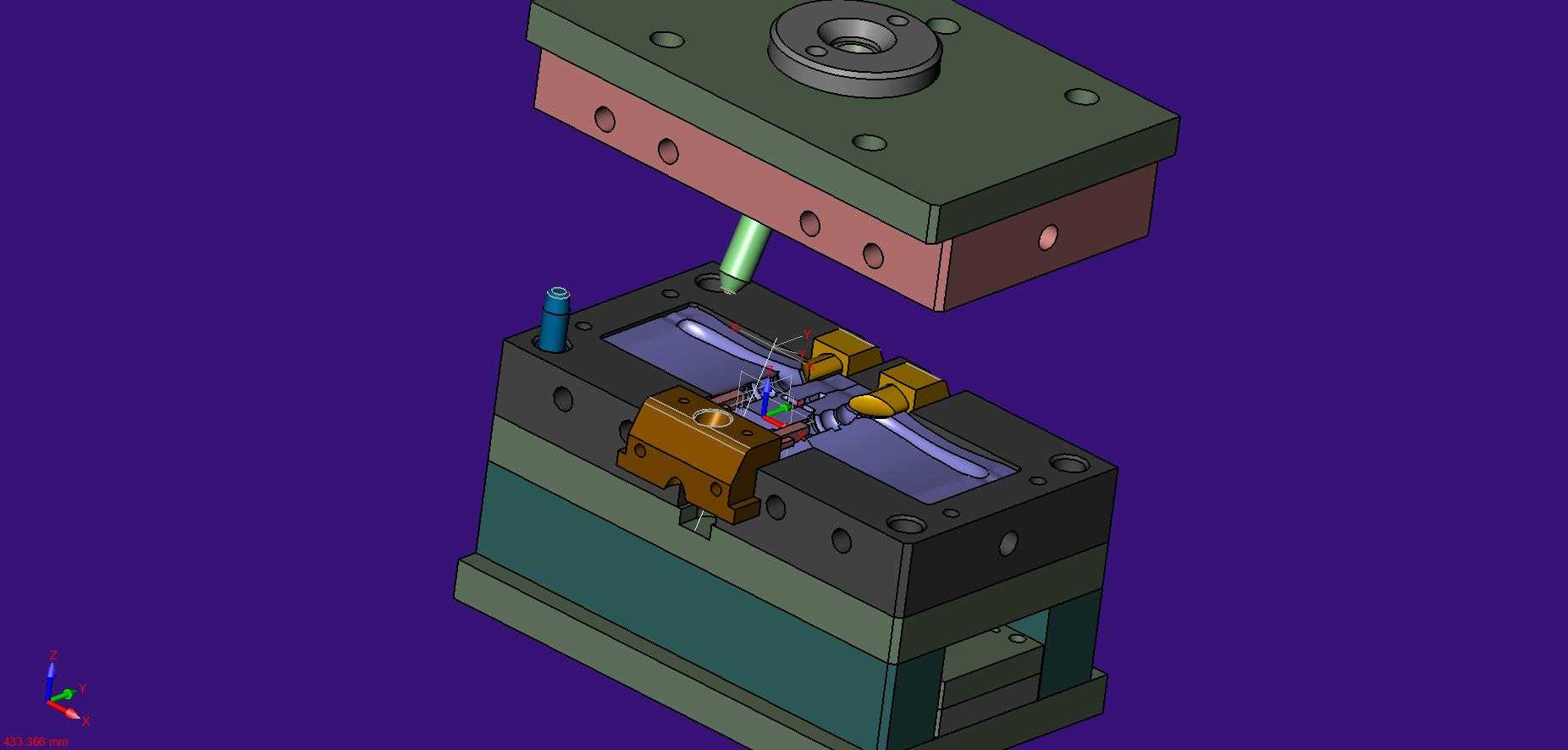

这套模具面向乘用车辆车门外拉手部件的批量注塑生产场景，车门外拉手作为用户接触车辆的首个交互部件，既要满足长期户外使用的耐候、耐磨、抗冲击性能要求，也要匹配车身外观的曲面精度与装配公差，因此模具设计的合理性直接决定了成品的成型质量与生产效率。从实际生产用途来看，该模具可一次性完成左右对称构型车门把手的注塑成型作业，适配常见的改性PP、ABS+PC合金等车用外饰塑料原料，成型后的零件无需大量后处理即可直接进入装配工序，适配主流卧式注塑机的安装规格，能够满足整车厂配套零部件的规模化量产需求。在功能特性层面，模具针对车门把手的复杂曲面构型与内侧倒扣结构，设置了多组侧向抽芯机构，开模过程中可先完成侧方位倒扣位置的抽芯动作，避免顶出过程中拉伤零件表面，保证把手外观面的光洁度与尺寸精度；模架采用标准龙记模架规格，导柱导套配合精度控制在0.02mm以内，合模过程中可保证动定模的精准对位，减少长期生产过程中的模腔错位磨损；冷却回路围绕模腔与型芯均匀排布，可实现成型过程中的快速均匀降温，将单件成型周期控制在合理区间，同时减少零件因冷却不均产生的翘曲变形问题。设计思路上，整套模具优先考虑量产过程中的稳定性与维护便捷性，将易磨损的抽芯滑块、镶件设计为可快速更换的分体结构，生产过程中出现磨损时无需拆解整套模架即可完成配件更换，大幅降低停机维护时间；浇注系统采用侧浇口进料，进料位置设置在零件非外观面的装配侧，成型后浇口残留易于清理，不会破坏把手外观面的整体质感；顶出机构采用顶杆与顶块组合的方式，顶出力均匀分布在零件的装配连接位，避免顶出过程中零件出现顶白、变形等缺陷。外形尺寸与安装边界方面，整套模架的长宽尺寸适配300吨级以内卧式注塑机的哥林柱间距，模具总厚度符合对应机型的最小最大模厚要求，定位圈、浇口套尺寸匹配注塑机的射嘴规格，吊环孔位置按照模架重心对称设置，可满足车间内的吊装作业安全要求，模具安装时无需额外改装注塑机压板位，可直接完成装夹调试，快速投入生产作业。
