Makeblock教育套件小型搬运叉车结构设计

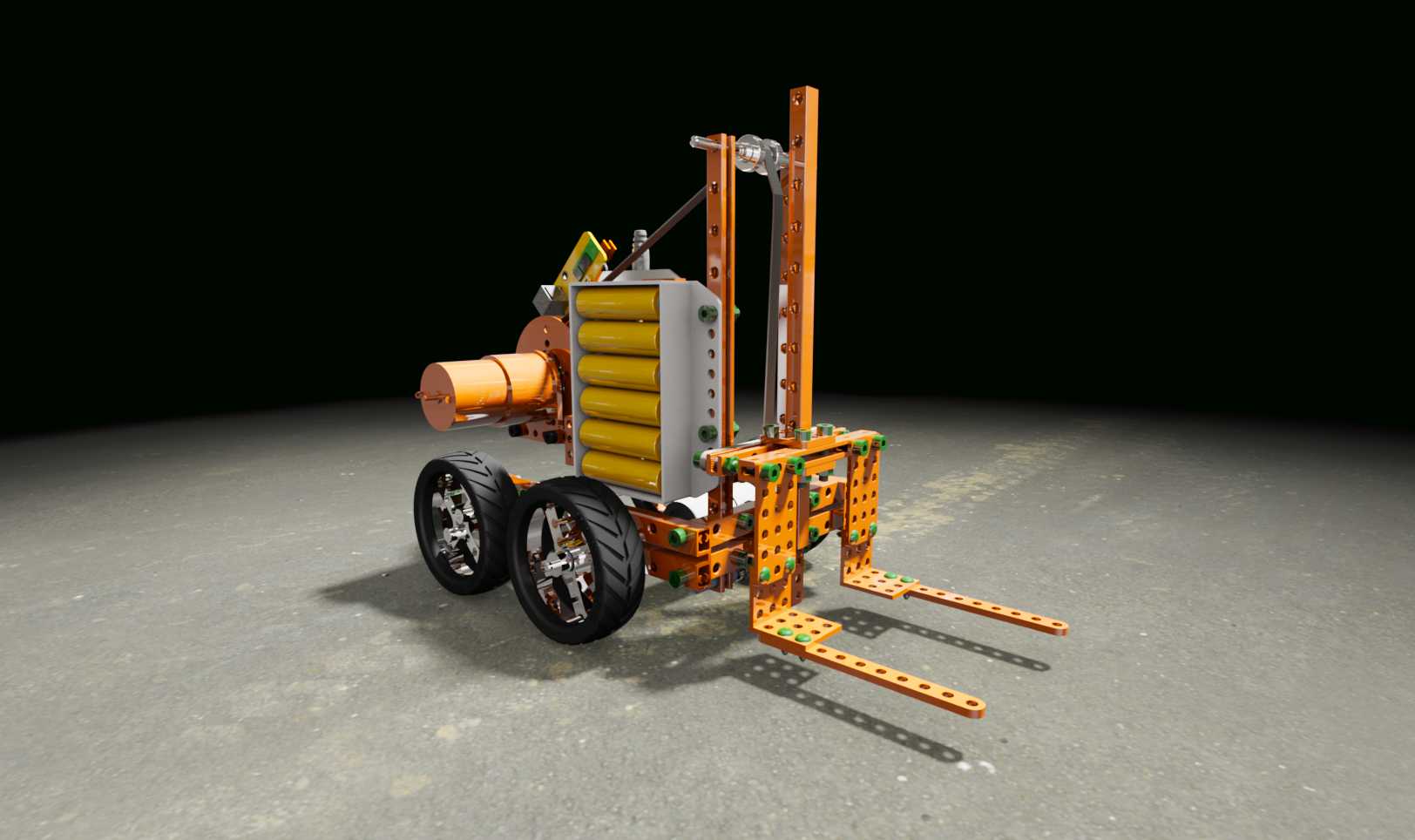

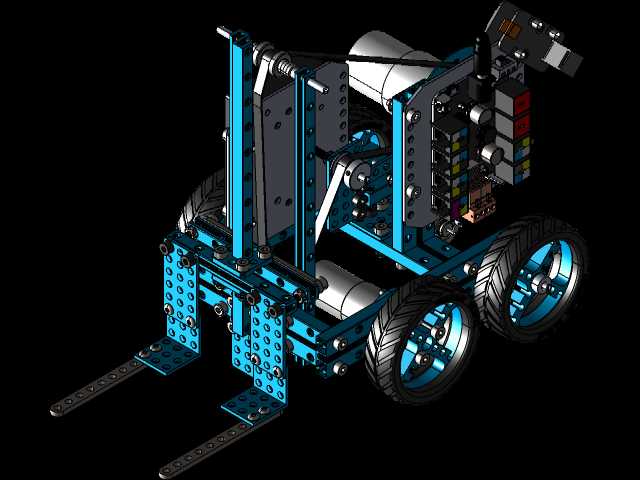

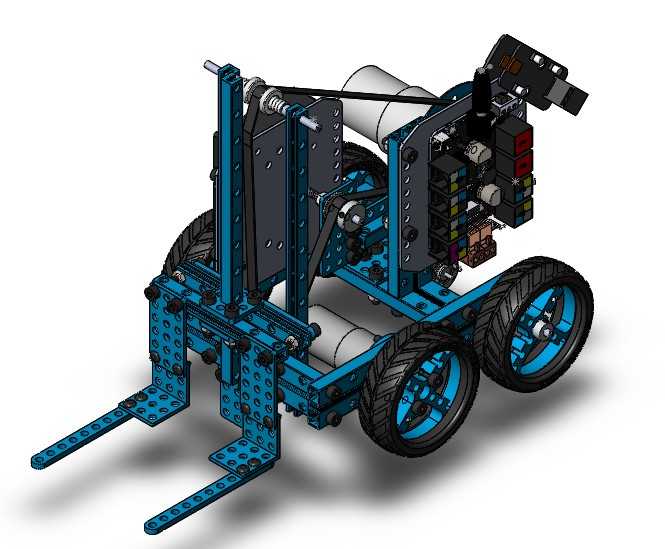

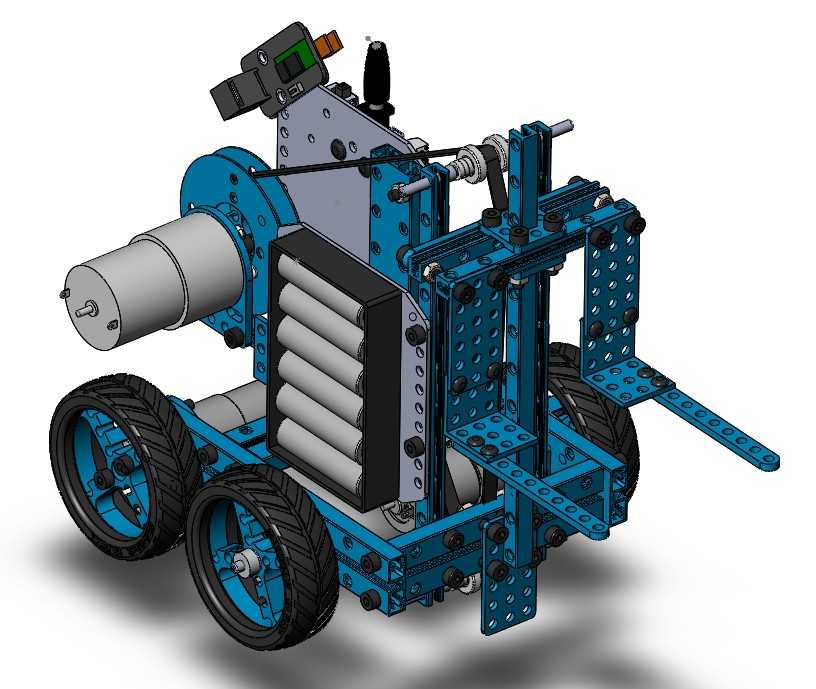

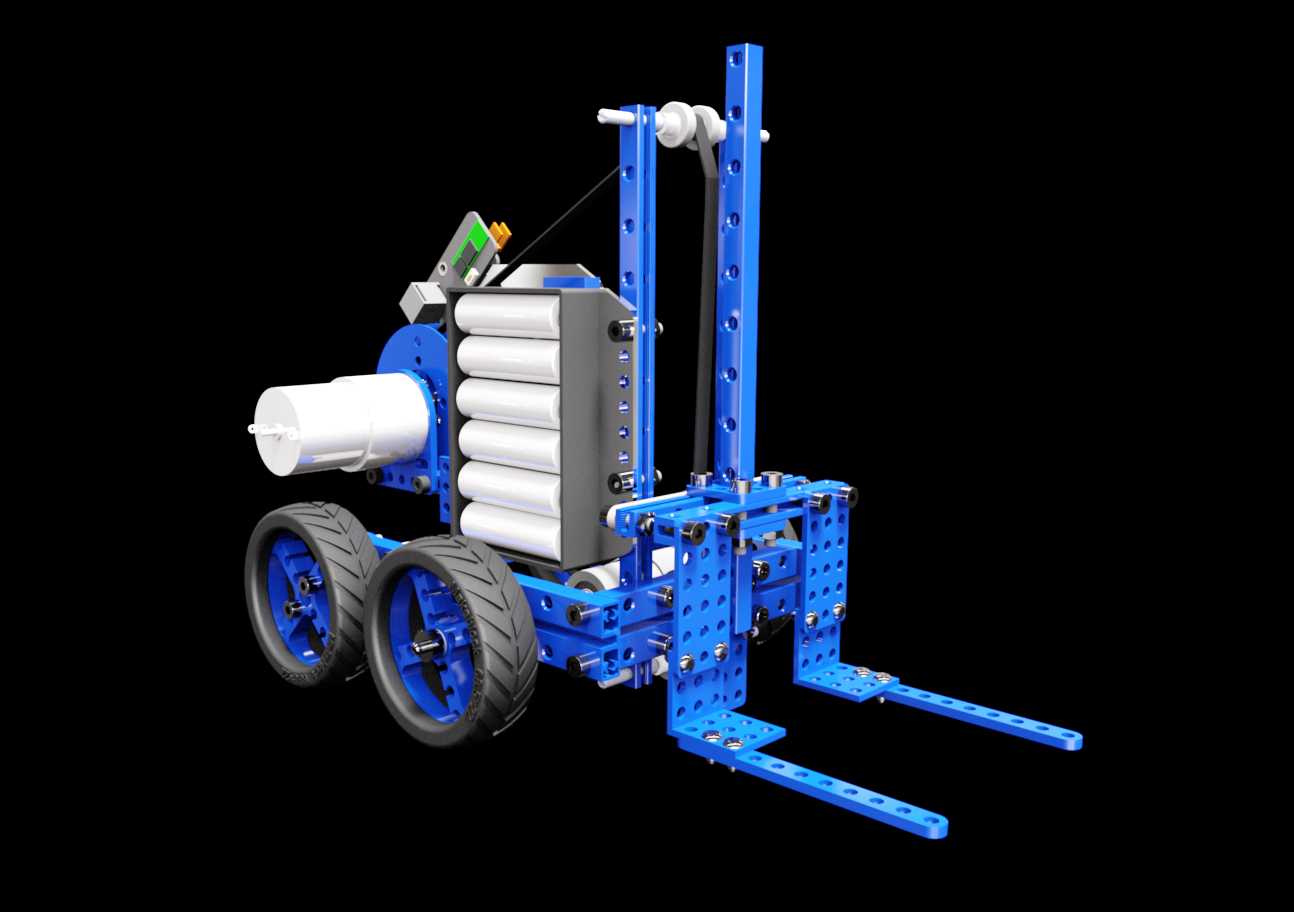

这款基于模块化套件搭建的小型搬运叉车，主要面向科创教育、机器人竞赛实训以及小型物料演示搬运场景，可在桌面级教学环境、创客空间实训台、青少年机器人赛事场地中完成轻量物件的举升、转运、堆垛模拟作业，既能够作为机械结构教学的具象载体，帮助学习者理解连杆传动、轮式行走、货叉举升的基础机械原理，也可通过拓展电控模块实现自主导航、路径规划等智能化功能拓展，适配不同阶段的科创教学需求。从功能特性来看，该设备采用四轮差速驱动布局，搭配深纹路橡胶轮胎，能够在平整的桌面、实训场地垫等常见教学场景地面获得足够抓地力，转向灵活度高，可在狭小空间内完成掉头、侧移等微调动作；前端配备双平行货叉结构，通过后部的丝杆传动与弹簧复位组件实现货叉的平稳升降，举升过程中货叉始终保持水平状态，可稳定托举适配尺寸的轻质物料，不会出现侧翻、物料滑落的问题；车身中部预留了标准化的电控安装位，可固定主控板、驱动电机、电池模块以及各类传感器，所有安装孔位均采用统一间距的模块化设计，无需额外打孔即可完成组件的快速拆装与调整。在设计思路上，该作品完全遵循模块化搭建的核心逻辑，所有结构件均采用带标准安装孔的金属板材与型材拼接，通过螺栓紧固件完成整体装配，没有采用焊接、粘接等不可拆卸的连接方式，既方便学习者在组装过程中理解每个结构部件的作用，也支持根据实际使用需求快速调整货叉长度、车身宽度、轮距等参数，比如在需要通过狭窄通道时可缩短轮距，在需要搬运更大尺寸物料时可更换更长的货叉组件，结构拓展性极强。从安装边界与尺寸适配来看，该设备整体为桌面级小型尺寸，车身长度控制在可容纳常规A4纸张的范围内，宽度与高度均适配普通实训台的操作空间，不会占用过多教学场地；货叉的最低落地高度与标准模块化物料块的底部间隙适配，最高举升高度可满足三层堆叠演示的教学需求，行走轮的安装位置预留了足够的减震与摆动间隙，在经过微小地面接缝、场地坡度时不会出现卡滞问题；所有电控组件的接线空间都做了预留，走线槽与固定位沿车身主梁布置，既不会干扰运动部件的正常动作，也方便学习者进行线路连接与故障排查，整体结构在满足功能演示需求的同时，兼顾了教学场景下的易拆装、易调整、易拓展的使用需求，能够让学习者在组装、调试、改装的过程中，逐步掌握机械结构设计、传动原理匹配、运动逻辑调试的相关知识，是科创教育领域非常典型的具象化教学载体。
