30与40毫米管径正交连接固定夹具

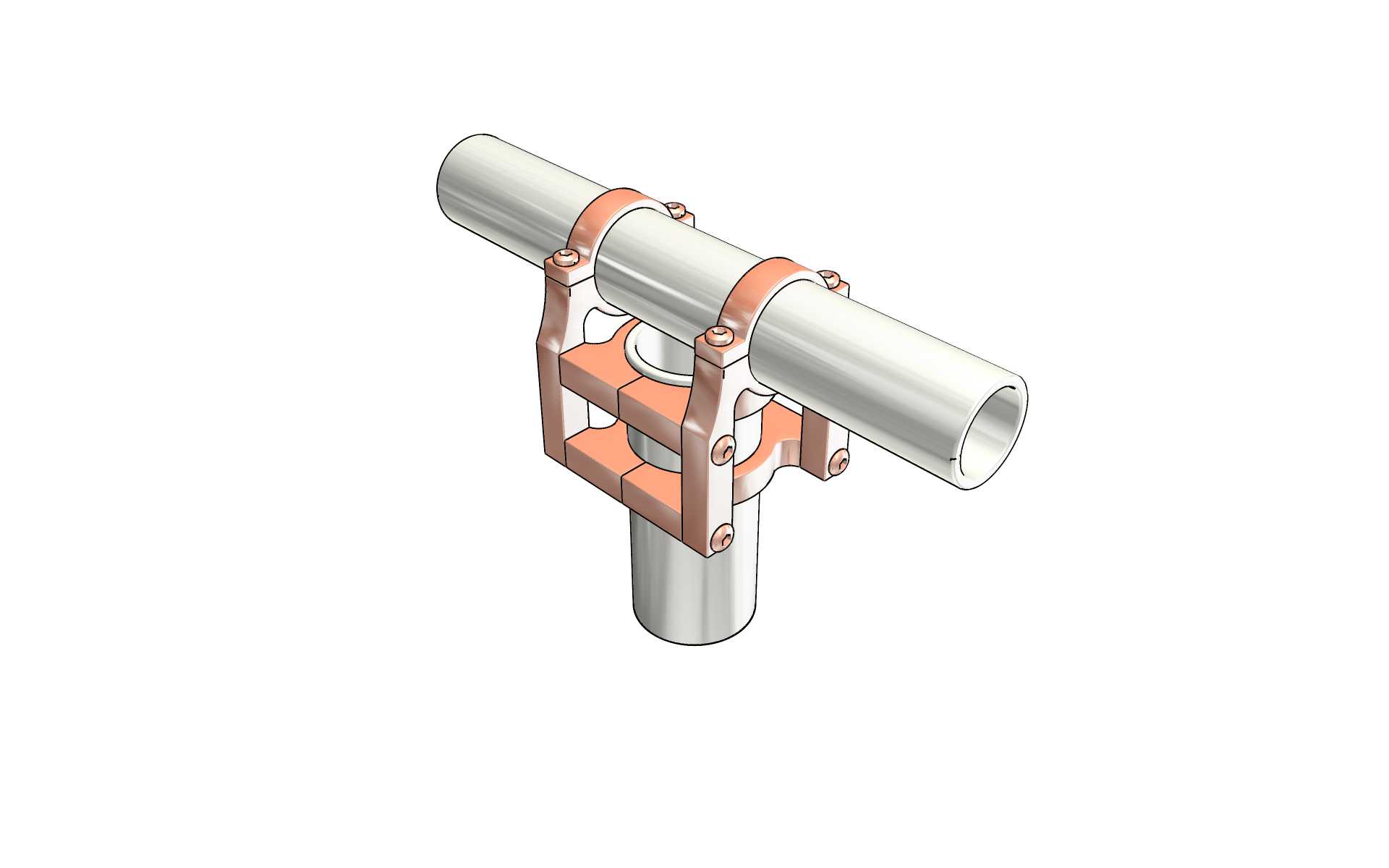

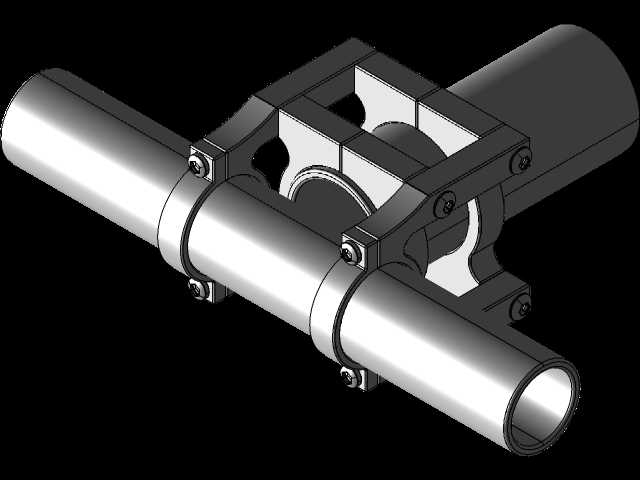

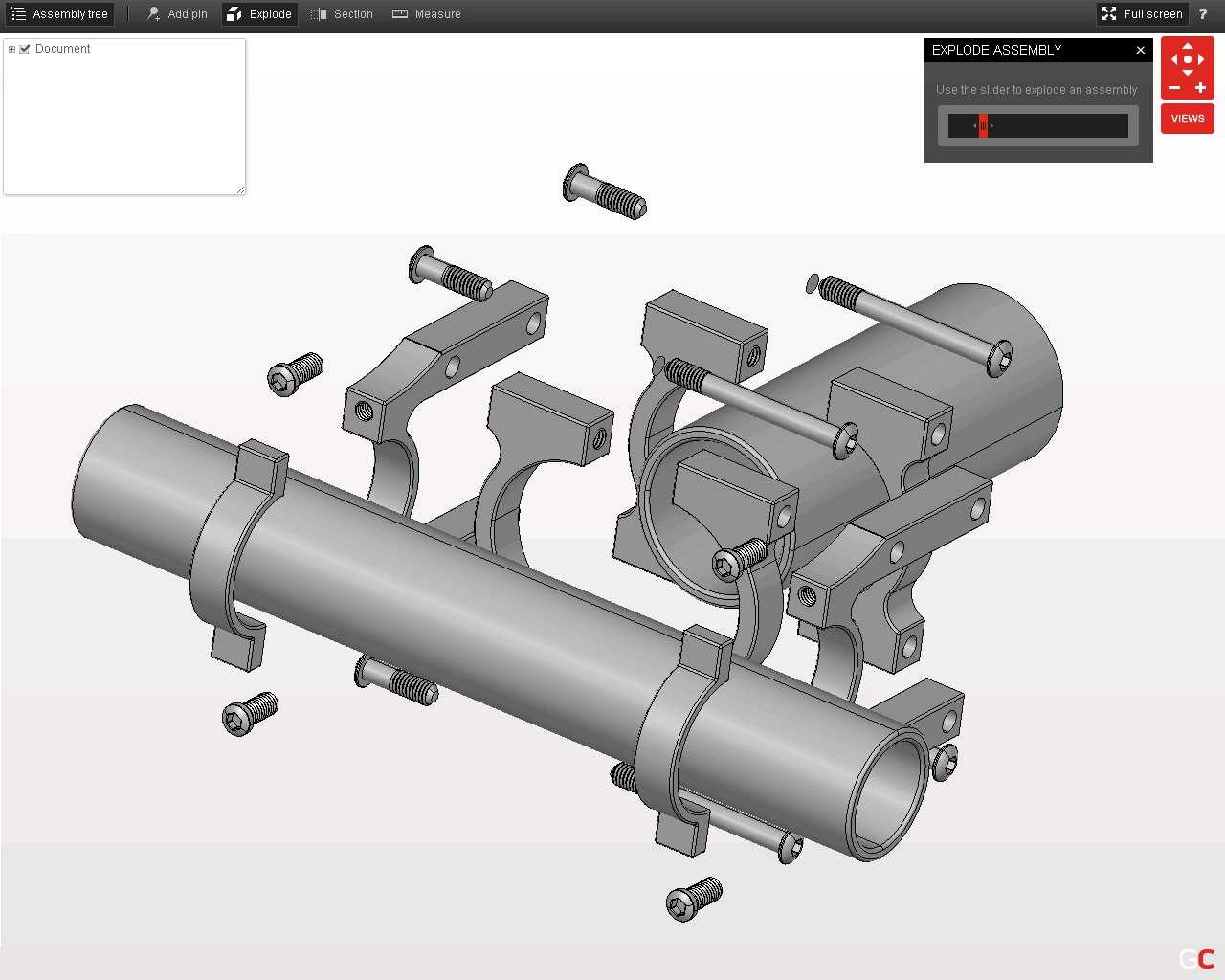

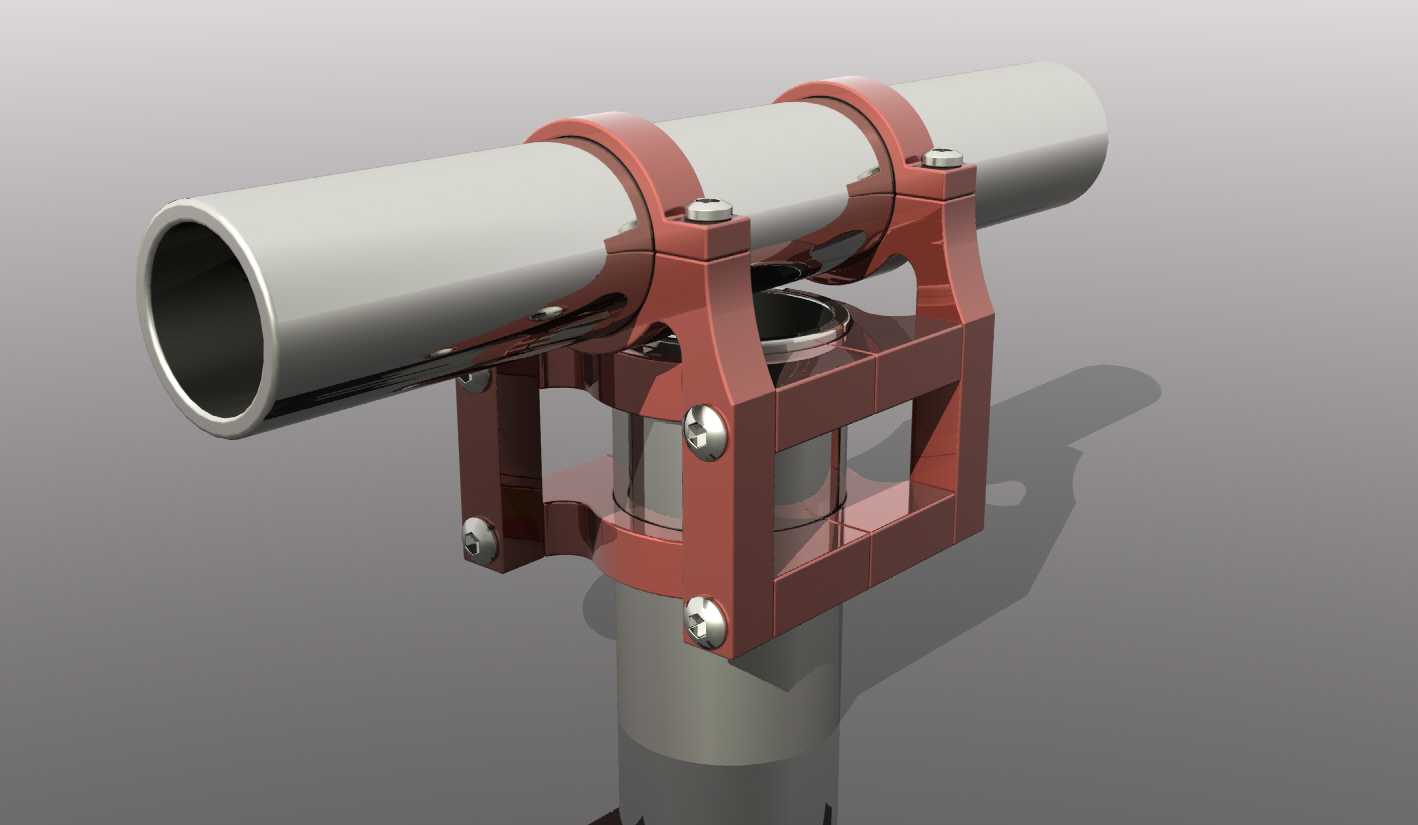

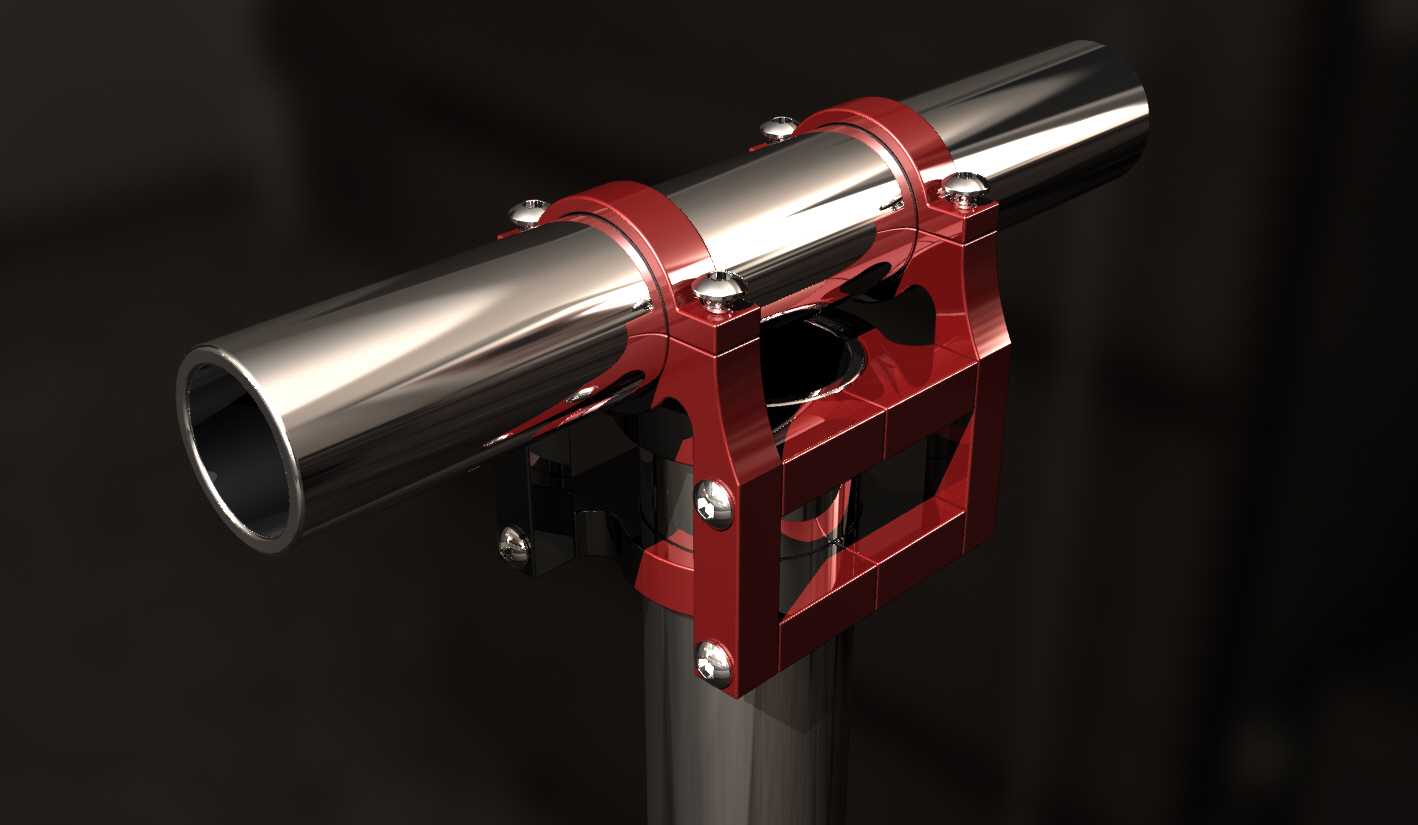

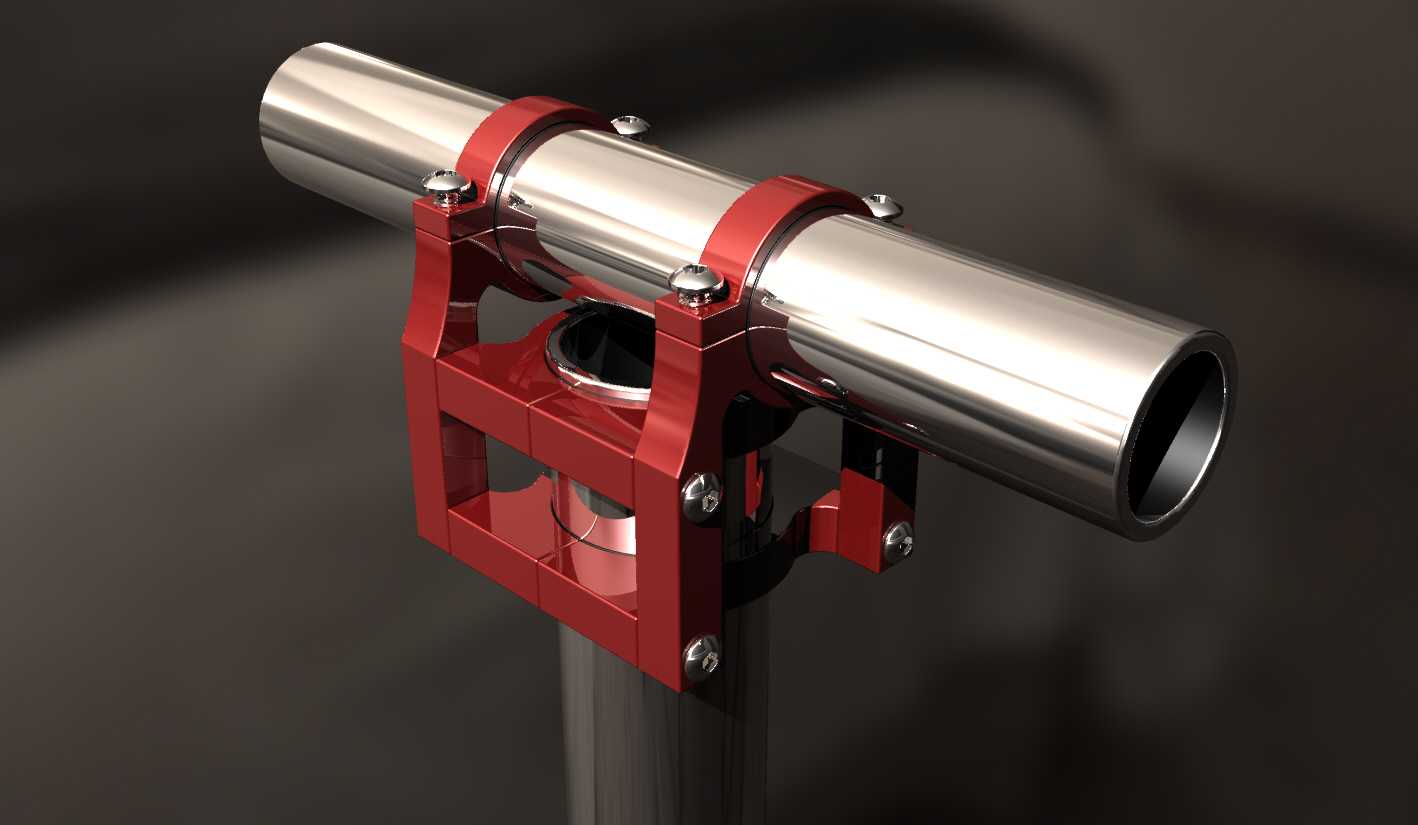

这款管径适配30毫米与40毫米的正交连接固定夹具，主要应用于模块化工业机架搭建、轻型物料输送支架组装、户外临时管线布设、实验室设备支撑架、摄影器材拓展架、小型自动化设备外围护框架等场景中，用来实现两根垂直交叉布置的圆管的快速锁紧固定，替代传统的焊接固定方式，无需对管材表面做破坏处理，可实现无工具快速拆装调整，适配不同的搭建需求。该夹具的核心功能是为交叉布置的两根不同外径的圆管提供足够的夹持抱紧力，保证连接后的框架结构具备足够的刚性与稳定性，避免管材之间出现相对滑动、转动或者松脱的情况，同时预留的螺栓锁紧结构可以根据实际使用的负载需求灵活调整锁紧力矩，在需要频繁调整管路位置、框架结构的使用场景中，能够大幅降低拆装调整的工时成本，相比传统的管接头焊接方案，该夹具不需要专业的焊接设备与操作人员，普通作业人员即可完成安装调整，同时不会在管材表面留下焊痕损伤，管材可以重复回收利用，适配多场景的临时搭建需求。在设计思路上，这款夹具采用了分体式抱合结构，主体夹持座采用一体化的受力结构设计，针对30毫米与40毫米两种管径分别设计了适配的圆弧抱合面，圆弧面的曲率与对应管材的外径完全匹配，保证夹持时接触面能够完全贴合管材外壁，将锁紧螺栓的压力均匀分散到管材接触面上，避免局部应力集中造成管材表面压痕或者变形；上下两个半环抱箍分别对应两根管材的夹持位置，通过内六角圆柱头螺栓实现锁紧，螺栓的布置位置经过受力优化，避开了结构应力集中的转角区域，保证长期受载情况下夹具主体不会出现开裂变形。在外形尺寸与安装边界上，该夹具适配的主管外径为40毫米、正交支管外径为30毫米，夹持状态下整体外轮廓不会超出管材外径过多，不会占用过多的框架安装空间，安装时仅需要在管材交叉位置将两个半环夹具对位扣合，穿入锁紧螺栓逐步拧紧即可完成固定，不需要在管材上提前打孔、套丝或者做其他预处理，安装完成后沿管材轴向的滑动阻力、绕管材轴线的转动阻力均能满足常规轻型框架的使用要求，可承受垂直于管材方向的静态负载，适配铝合金圆管、不锈钢圆管、碳钢喷塑圆管等多种常见材质的圆管使用场景。
