三向圆管直角连接角座结构

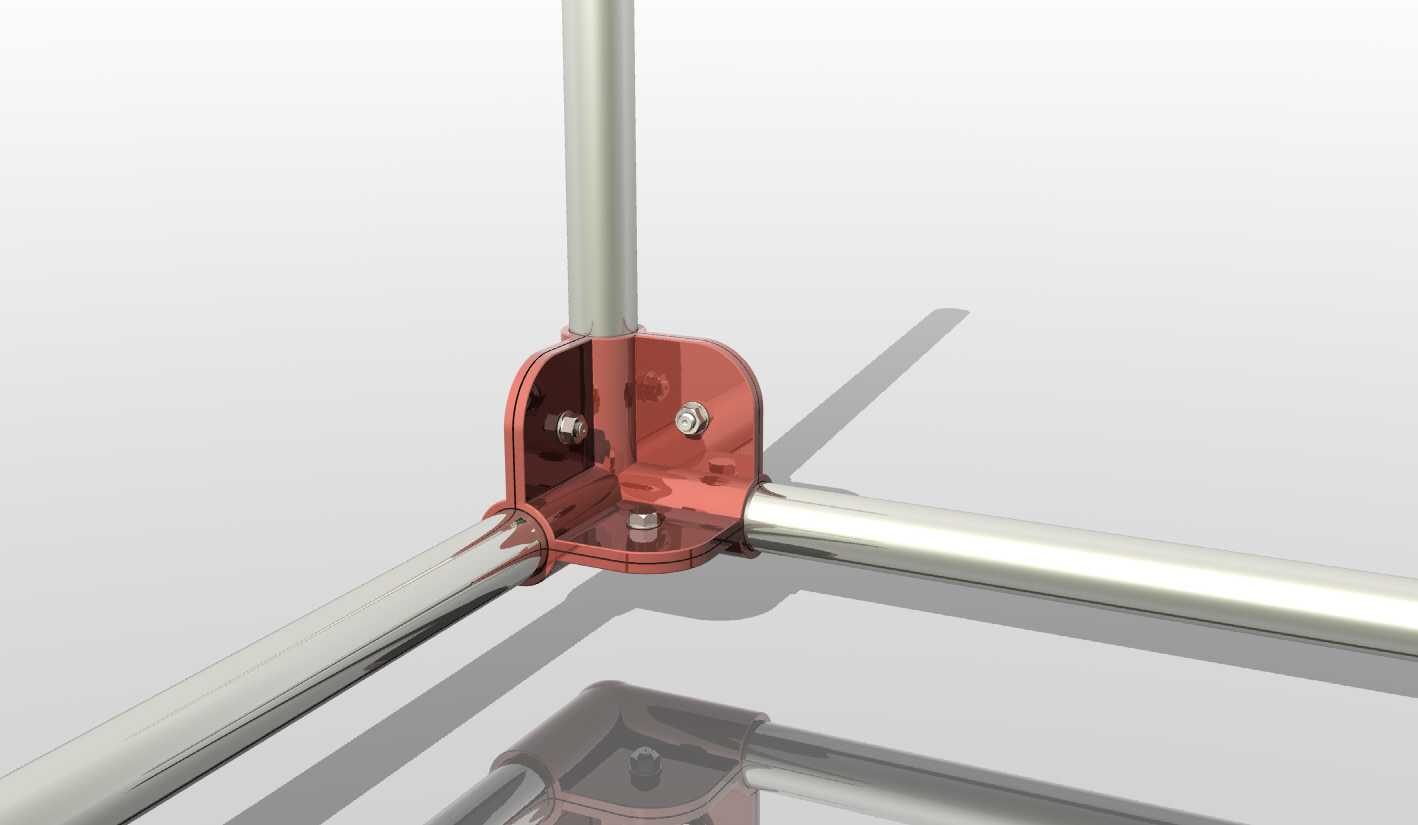

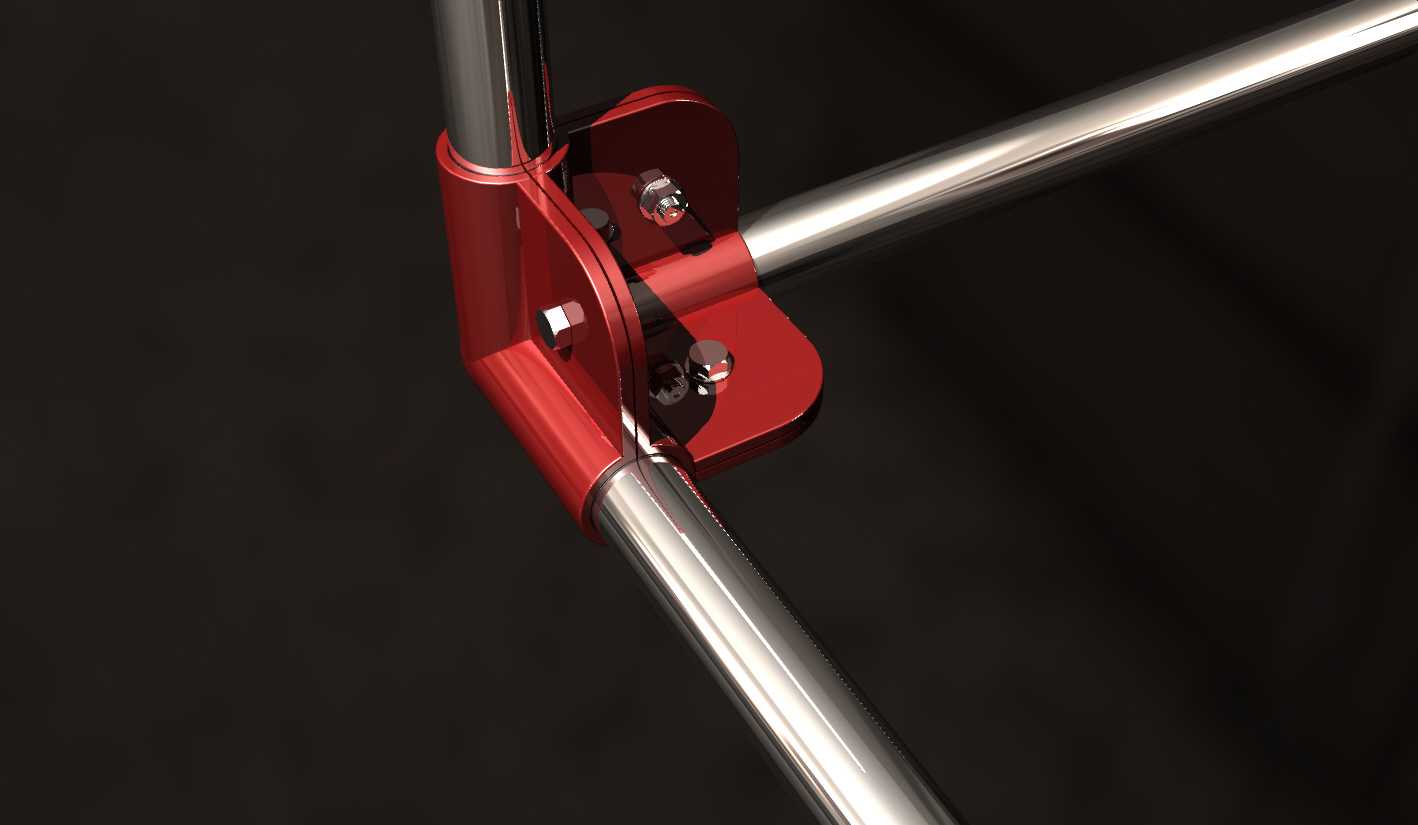

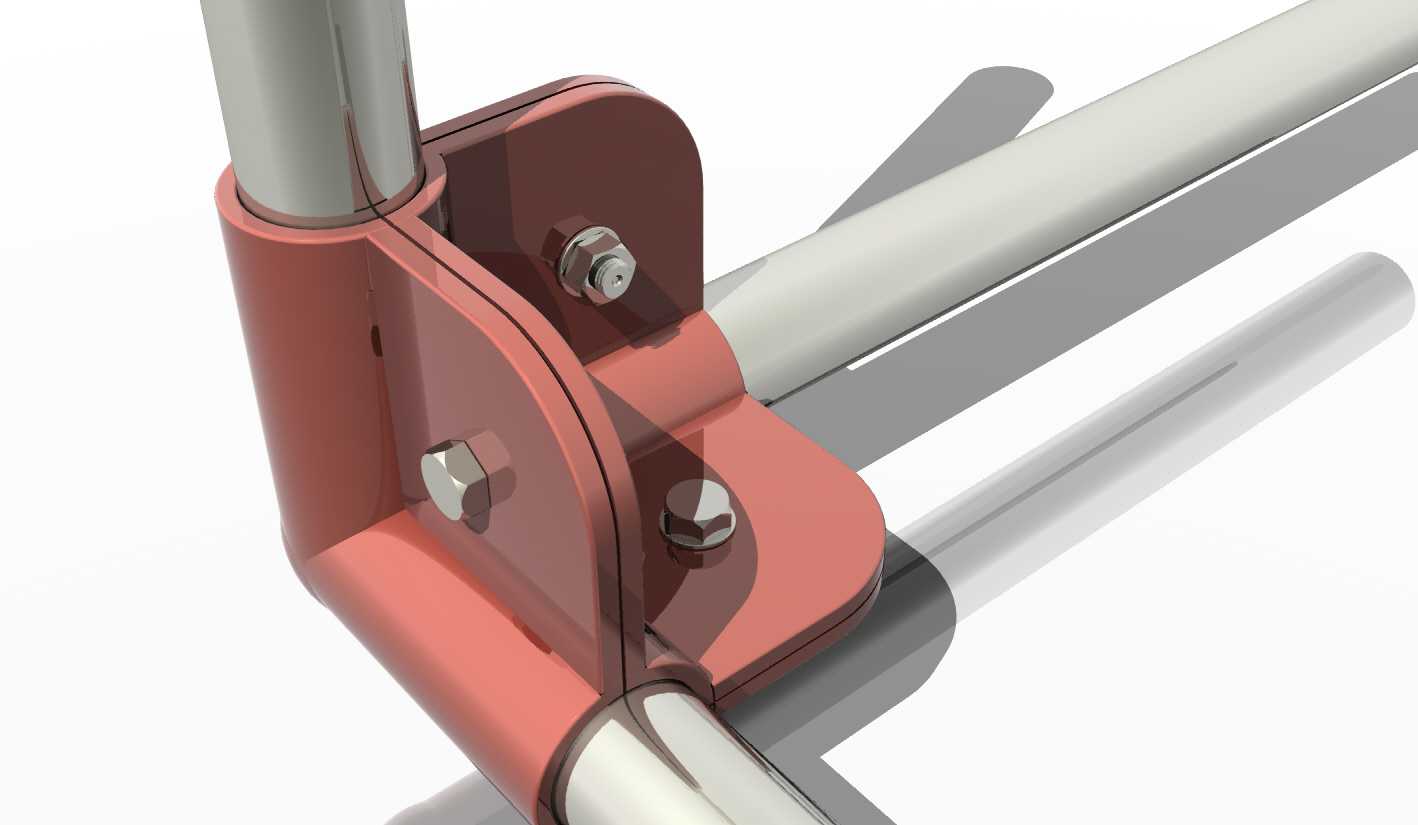

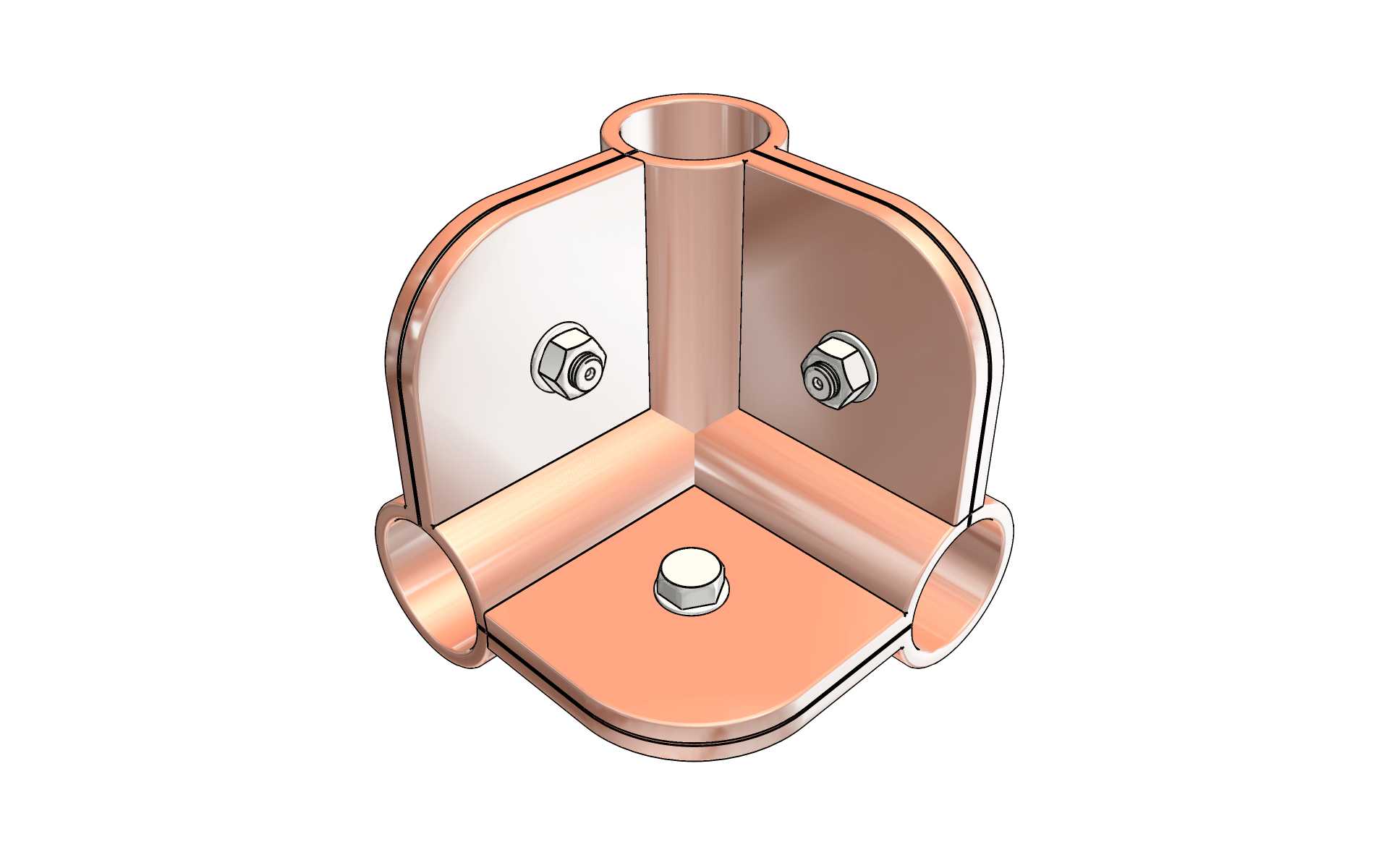

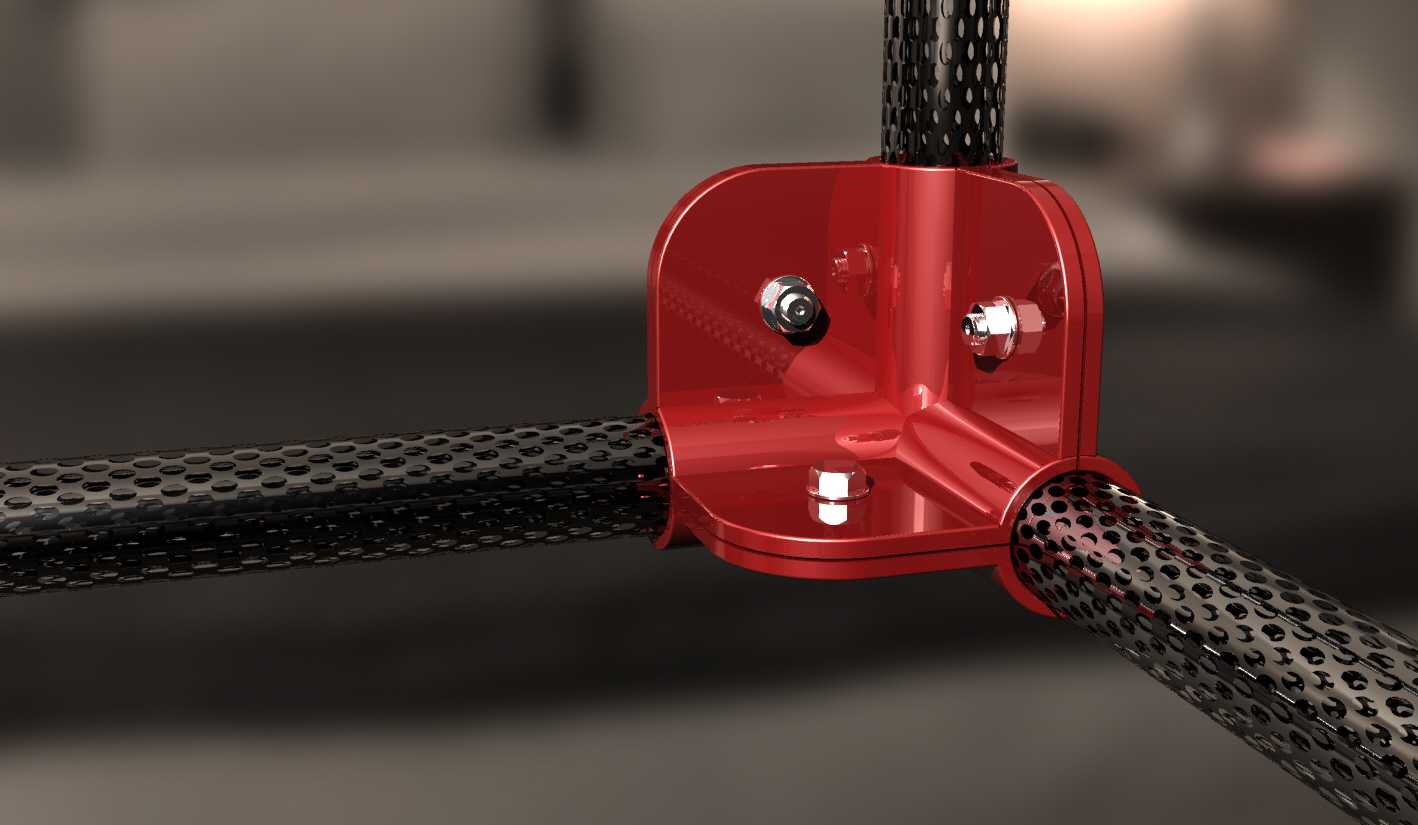

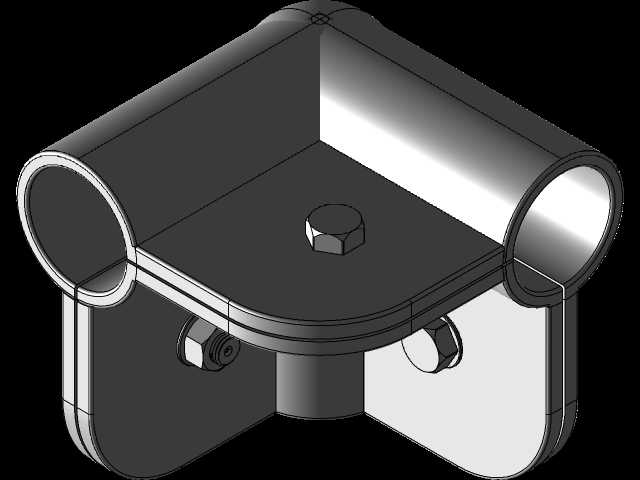

这款三向直角连接角座，主要应用于模块化多孔圆管搭建的各类框架结构中，常见于工业设备防护围栏、车间工位物料架、轻型操作台支撑框架、展示道具骨架、家用DIY置物架等场景，是实现三根互相垂直的圆管在空间直角节点处稳固衔接的核心配件。它替代了传统焊接固定的方式，让框架搭建无需专业焊接设备，普通操作人员即可完成组装，同时支持后期的框架拆解、调整与重复利用，大幅降低框架搭建的人工成本与材料损耗。在实际使用中，该角座能够同时承接三根正交圆管的载荷，将单根管材的受力均匀分散到三个连接方向，有效避免管材节点处的应力集中，提升整体框架的抗扭、抗弯折性能，即便在承受侧向推力或是竖向静载的情况下，也能保持节点位置不发生偏移、松脱。从设计思路来看，这款角座采用三面围合的直角腔体结构，每个连接面都设置了与圆管外径匹配的弧形贴合面，安装时圆管端部可嵌入弧形定位槽内，保证管材与角座的接触面积最大化，避免局部压强过大造成管材表面凹陷。每个连接面都预留了紧固件安装位，通过侧面的锁紧螺栓即可将穿入的圆管牢牢顶紧固定，无需在管材表面打孔，不会破坏管材本身的结构强度，同时也能适配一定尺寸公差范围内的同规格圆管，降低管材的加工精度要求。角座的外部边缘做了圆弧过渡处理，没有尖锐的棱角，既能够避免安装使用过程中划伤操作人员，也能提升整体外观的精致度，适配商用展示类框架的美观需求。在安装边界方面，该角座的三个连接方向的腔体深度保持一致，能够保证每根接入的圆管都有足够的插入深度，保障连接的稳定性；角座的整体外轮廓尺寸紧凑，安装后不会在节点处形成过大的突出结构，不会占用框架周边的额外空间，适合在空间受限的场景下使用。角座的壁厚经过合理设计，在保证整体结构强度满足常规轻型框架载荷要求的前提下，尽可能控制自身重量，不会给框架整体带来过多的额外负载。
