城市短途代步电动滑板车结构设计

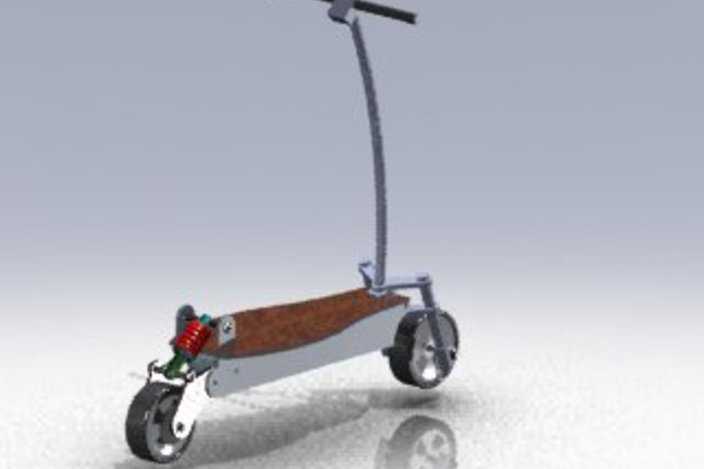

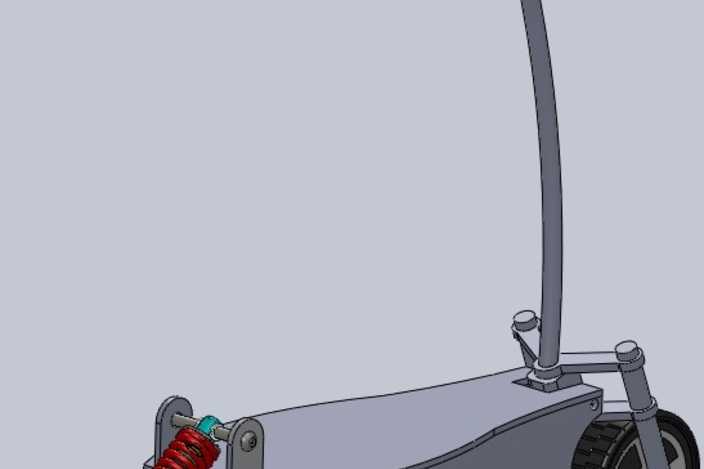

本电动滑板车三维模型采用SolidWorks软件完成全参数化建模，建模过程严格遵循实际产品的生产装配逻辑，对每一个零部件的尺寸、装配公差都做了对应约束，确保模型可直接用于后续的结构验证与工程出图。模型完整还原了电动滑板车的核心结构组成，包含踏板承载主体、转向立杆总成、前轮减震组件、后轮驱动安装位、折叠锁紧机构等关键部分。在材质渲染表现上，踏板主体采用磨砂金属质感的铝合金材质，还原真实产品轻量化高强度的材质特性；转向立杆做了哑光金属与防滑橡胶握把的材质区分，减震弹簧还原了金属弹簧的光泽与螺旋结构细节，轮胎部分采用高耐磨橡胶材质，表面还原了防滑胎纹的凹凸结构，整体渲染效果贴近真实量产产品的视觉质感。结构设计层面，前轮搭载的弹簧减震结构做了完整的运动副约束，可模拟行驶过程中遇到颠簸路面时的减震伸缩行程；转向立杆与踏板主体的连接位置预留了折叠机构的装配空间，还原了折叠转轴与锁紧卡扣的结构细节，能够直观展示滑板车折叠收纳的运动逻辑；踏板下方预留了电池仓、控制器的安装腔体，后轮位置预留了轮毂电机的装配位，各零部件之间的装配关系清晰，不存在干涉问题。设计思路围绕城市短途代步的核心需求展开，整体结构紧凑，在保证结构强度的前提下尽可能压缩整体体积，兼顾骑行的稳定性与折叠后的便携性，转向部分的角度限位结构做了细节还原，避免转向过度带来的骑行安全隐患，减震结构的行程参数经过合理设定，能够过滤城市铺装路面的小幅颠簸，提升骑行舒适度，各连接位置的紧固件都做了等比例建模还原，完整呈现产品的装配细节，可用于产品结构展示、教学演示以及后续的改型设计参考。
