激光切割支架导向定位工装结构

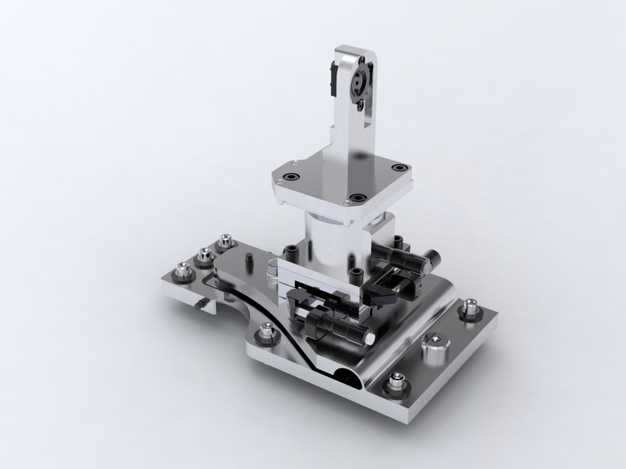

本作品为激光切割配套的支架导向定位工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工公差配合要求，对每一处装配尺寸做了参数化约束，确保各活动部件的运动行程与装配间隙符合实际使用需求。模型整体采用分层式结构设计，底部为带多组安装孔位的方形安装基座，基座表面预留了标准紧固件安装位，可直接通过内六角螺栓将整套工装固定在加工设备工作台面，基座边缘做了倒角过渡处理，避免锐边造成装配划伤。中层为调节锁紧组件，包含多组可微调的滑动压块与锁紧旋钮，可根据不同规格的待加工工件尺寸调整夹持范围，压块接触面做了防滑纹理设计，保证加工过程中工件不会出现偏移。上层为激光导向安装座，采用立式立柱搭配旋转调节架的结构，导向架预留了激光发射模块的标准安装槽位，可实现激光指向的多角度微调，调节结构处设置了阻尼定位结构，调整到位后可通过侧面的锁紧螺丝固定角度，避免加工过程中出现指向偏移。材质渲染阶段，基座与主体结构件采用磨砂金属材质，还原不锈钢机加工件的真实表面质感，紧固件部分采用亮面镀铬材质，区分不同零部件的加工工艺，活动调节部件做了轻微的做旧质感处理，模拟实际工装长期使用后的轻微磨损效果，渲染过程中采用工作室柔光布光方案，突出金属件的棱边转折与装配层次，清晰展现各部件的装配关系与结构细节。设计过程中优先考虑工装的拆装便捷性，所有紧固件均采用标准件规格，便于后期维护更换易损部件，整体结构无冗余设计，在保证结构刚性的前提下尽可能压缩整体体积，减少工装在工作台面的占用空间，导向结构的调节行程经过反复校核，可覆盖常规激光切割加工的导向定位需求，各活动部件的运动无干涉，装配逻辑符合实际机械装配的工艺顺序，可直接用于加工生产的参考图纸，也可作为同类工装设计的结构参考模板。
