本田CBR600摩托车引擎支撑桁架框架

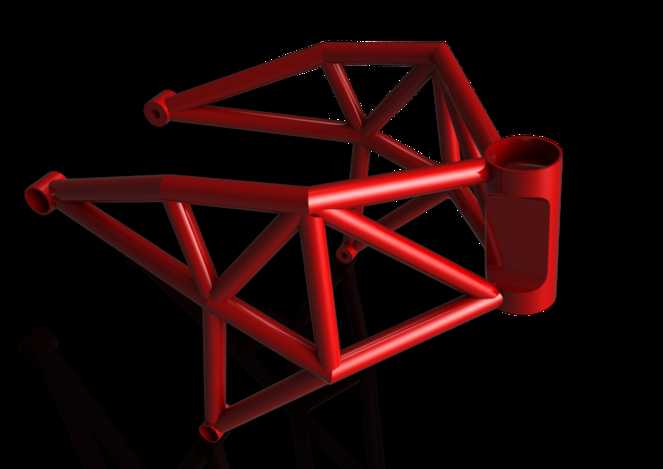

本作品为本田CBR600摩托车配套的引擎支撑桁架框架三维建模成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先梳理摩托车引擎安装的定位基准、受力承载需求，以空间桁架结构为核心构型，逐根绘制圆管构件的中心路径，通过扫描特征生成等壁厚的圆管主体，针对管体交汇的衔接位置，采用布尔运算结合圆角过渡处理，消除结构应力集中的尖锐棱角，保证各连接节点的力学连续性。建模过程中严格对齐摩托车引擎的安装孔位坐标，在框架对应位置预留与引擎、主车架连接的同轴安装孔，孔位周边做加厚凸台处理，提升连接部位的结构强度，避免长期受震动载荷出现开裂变形问题。材质与渲染阶段，为框架主体赋予高光泽金属红漆面材质，模拟高性能摩托车改装车架常用的粉末喷涂漆面效果，调整材质的反射粗糙度参数，还原漆面在光照下的细腻金属质感与通透光泽，安装孔内壁赋予哑光金属材质，区分机加工面与漆面的视觉差异；场景搭建采用纯黑背景配合三点布光方案，主光源从侧上方投射突出框架的空间桁架结构层次，补光弱化管体下方的死黑阴影，轮廓光勾勒框架边缘的结构线条，清晰呈现每根管材的走向与节点连接关系。设计思路上，该框架采用空间三角桁架构型，利用三角形结构的力学稳定性，在尽可能降低整体自重的前提下，最大化提升框架的抗扭、抗弯承载能力，适配摩托车行驶过程中引擎输出的震动载荷与加减速、过弯时的复杂受力；所有管材的管径、壁厚参数均参考同级别摩托车车架的工程设计标准设定，连接节点的位置排布避开引擎的外围部件轮廓，保证框架安装后与引擎、周边覆盖件不存在干涉问题，整体结构既满足引擎的固定支撑功能需求，也兼顾了轻量化与视觉上的机械美感，可用于摩托车改装设计参考、机械结构教学演示、机车主题可视化渲染素材使用。
