多桨联动划船机传动结构设计

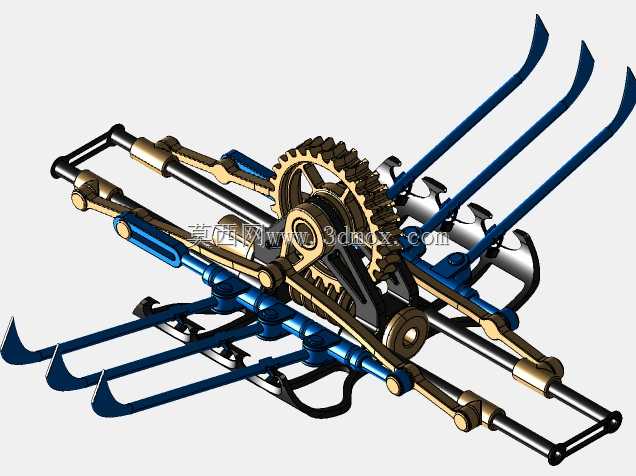

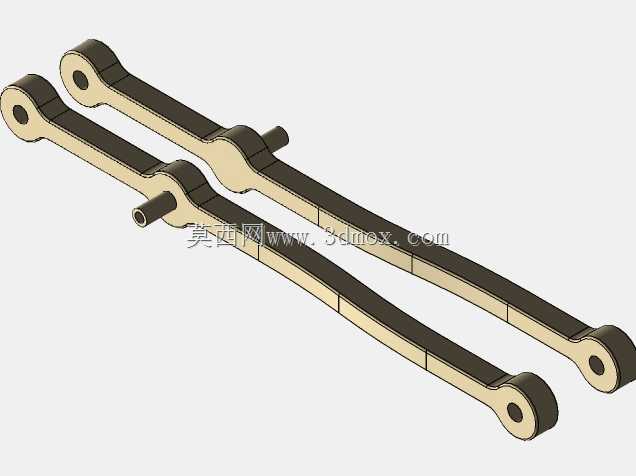

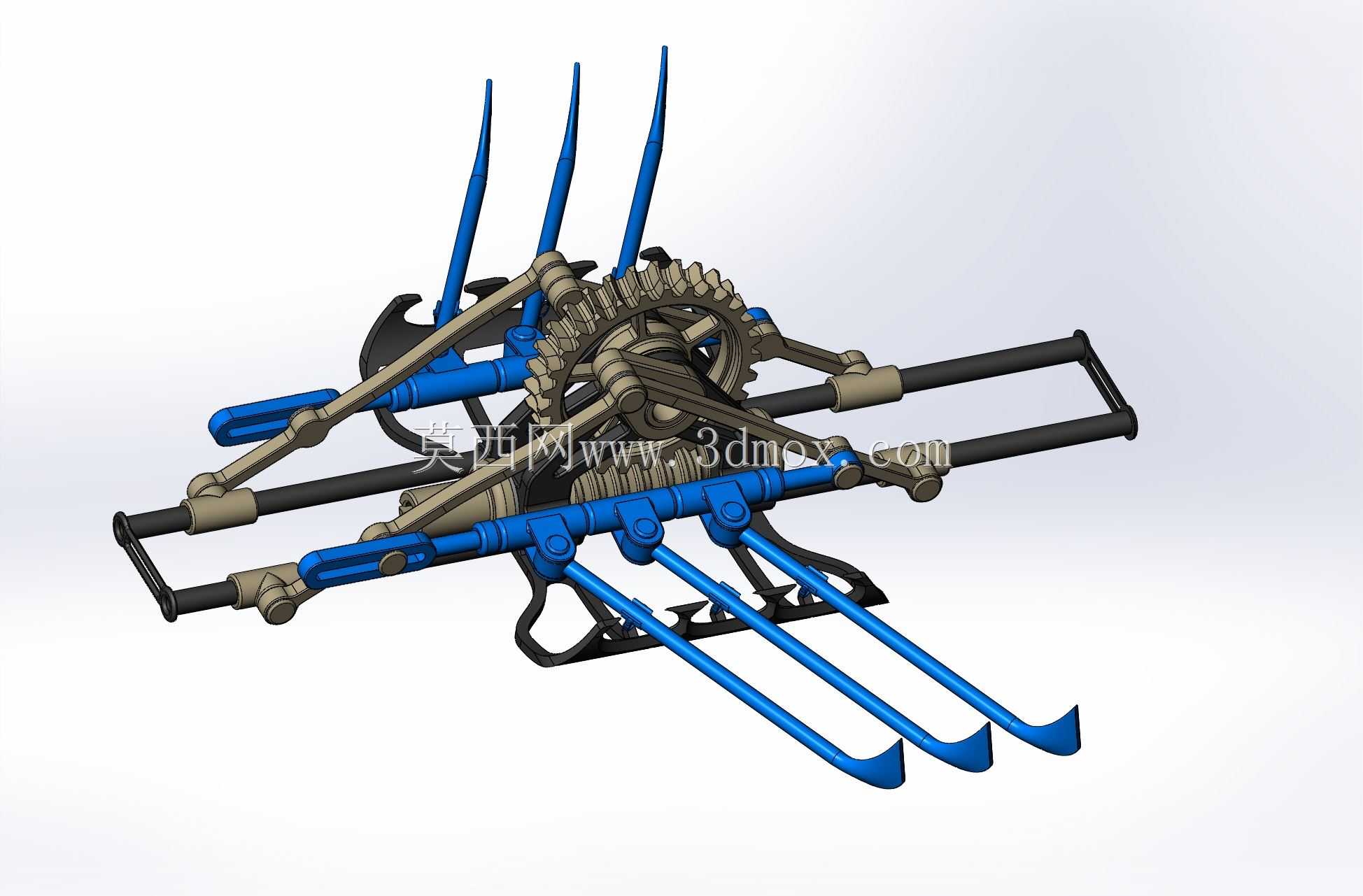

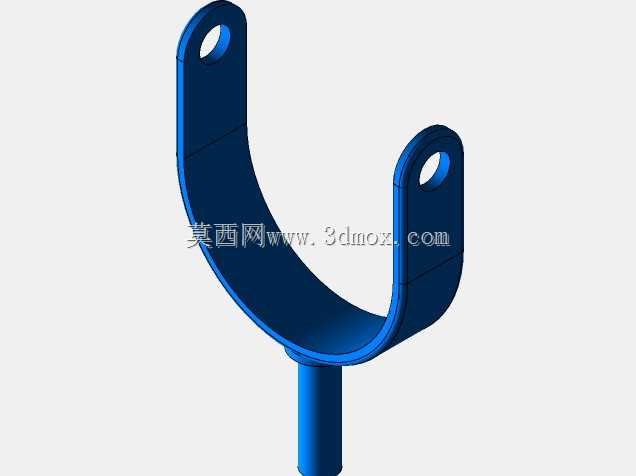

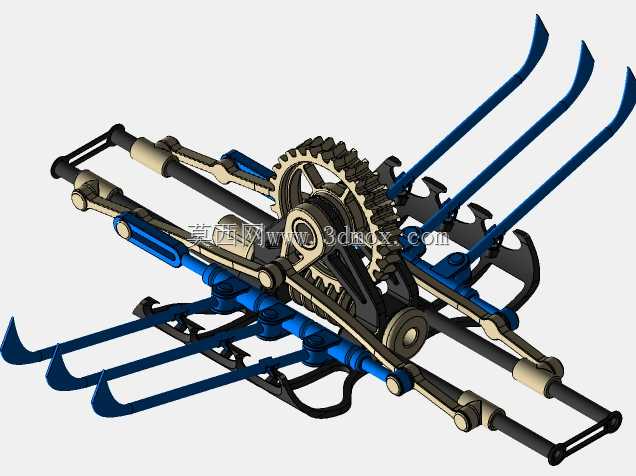

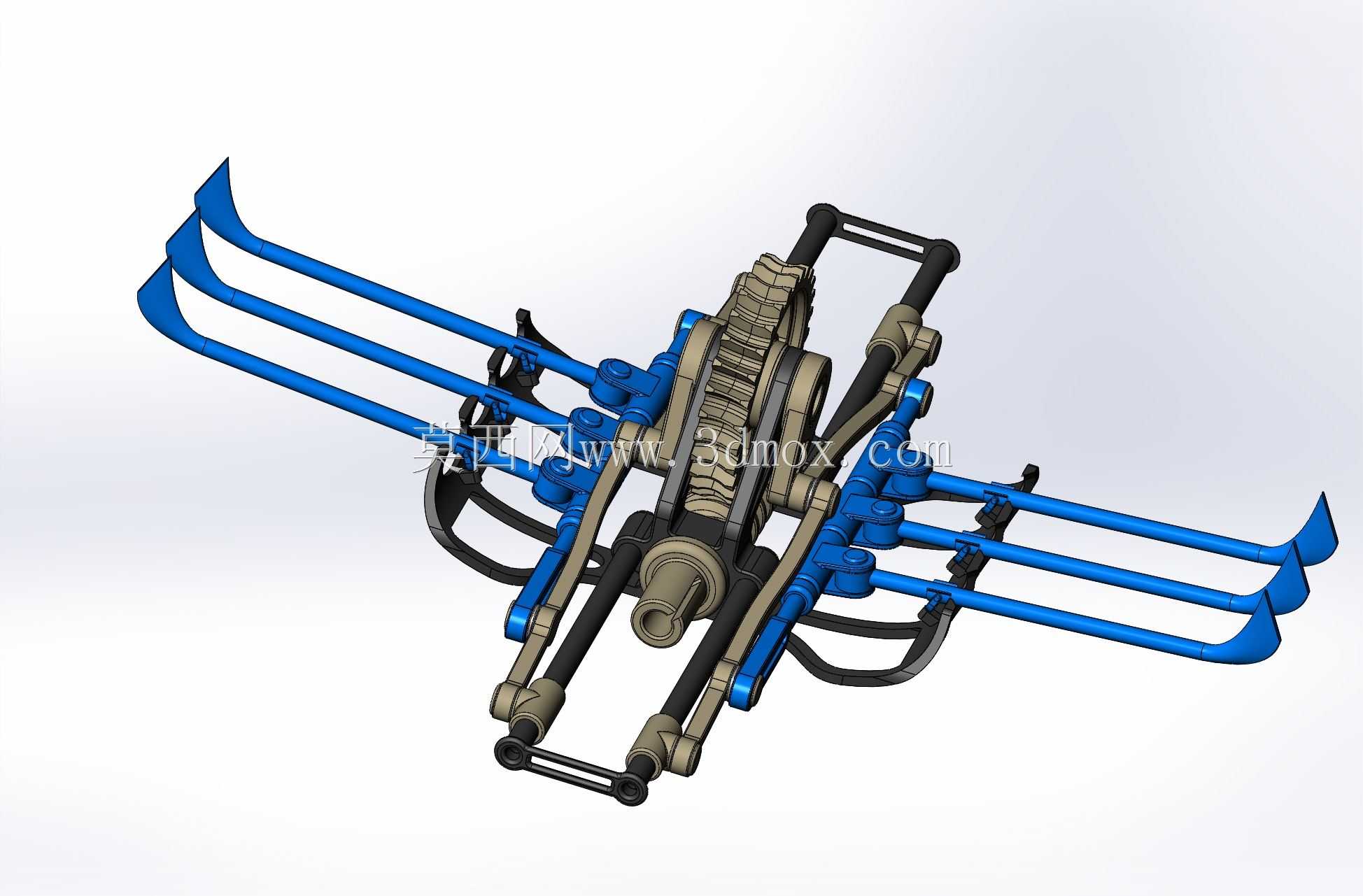

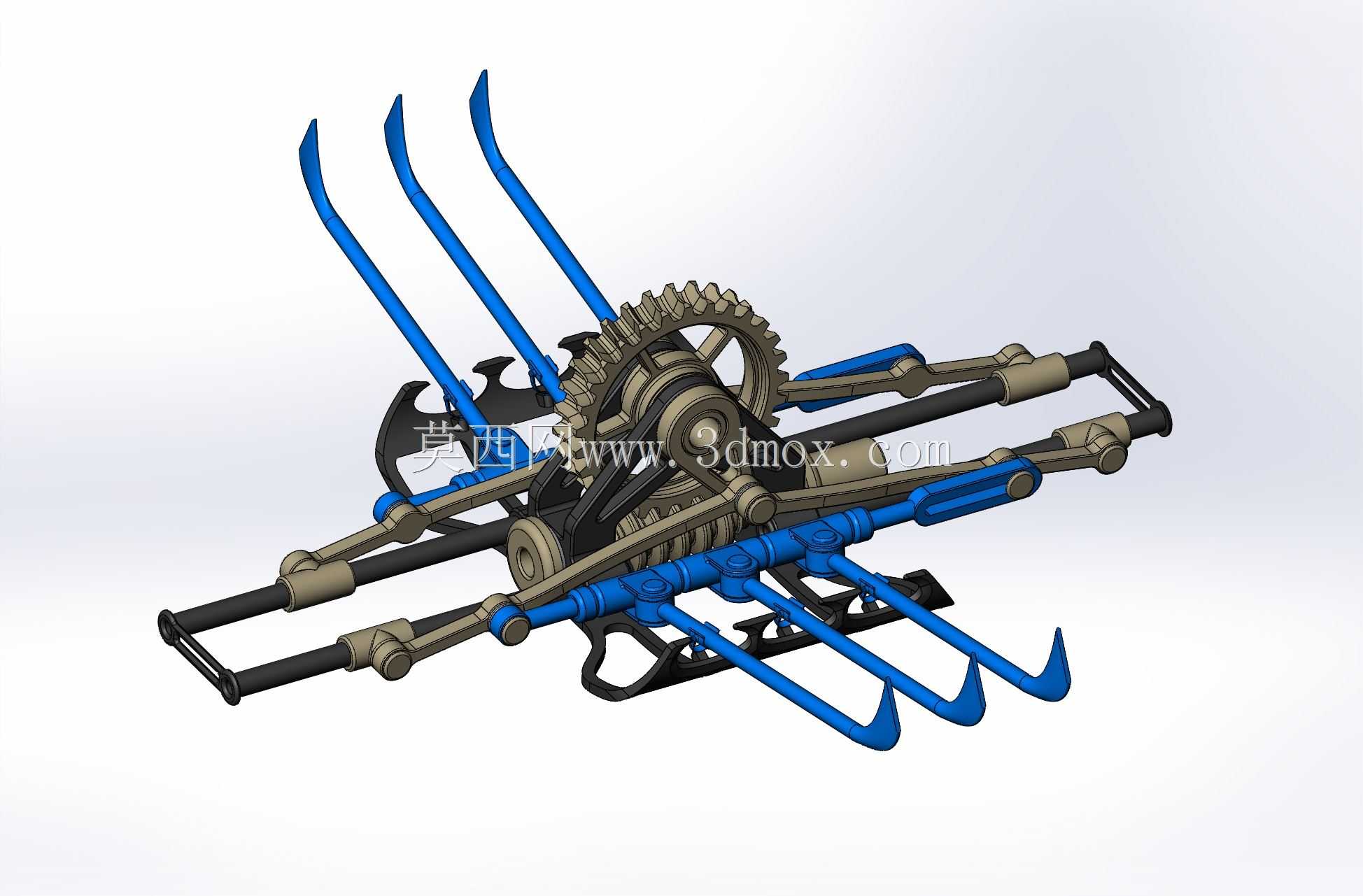

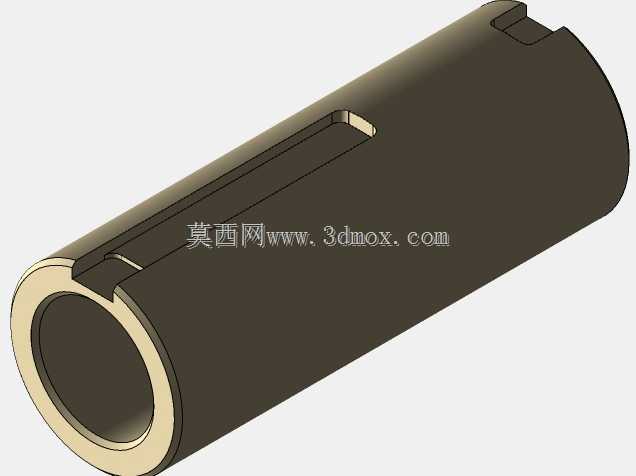

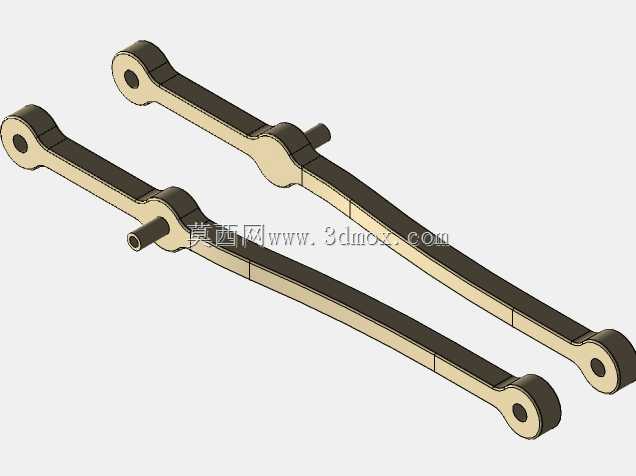

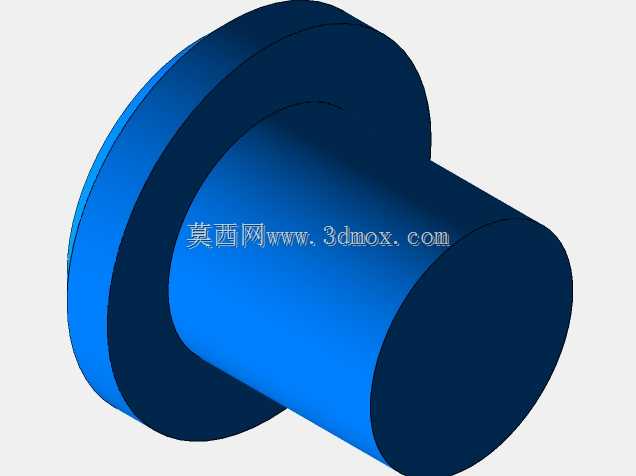

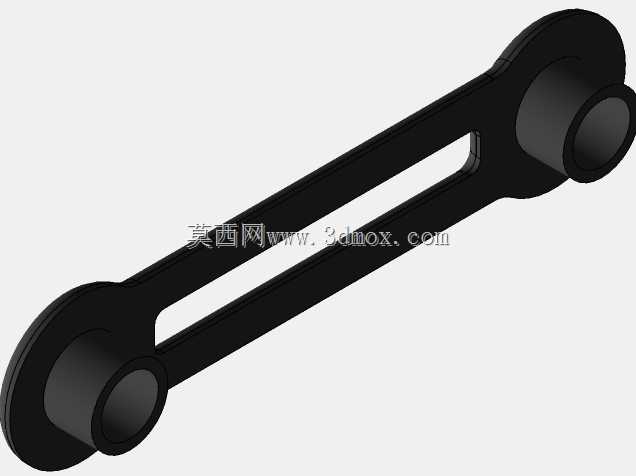

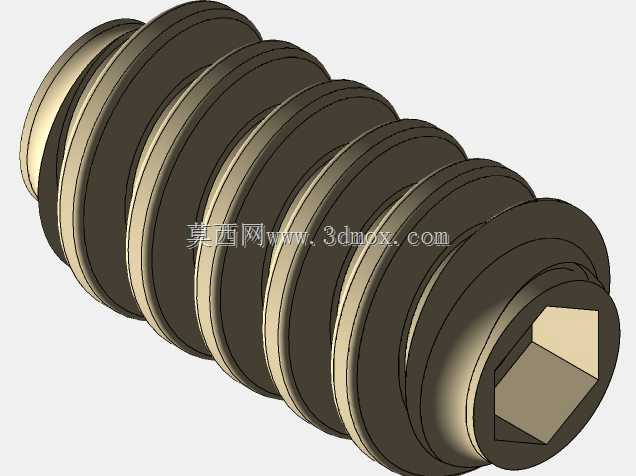

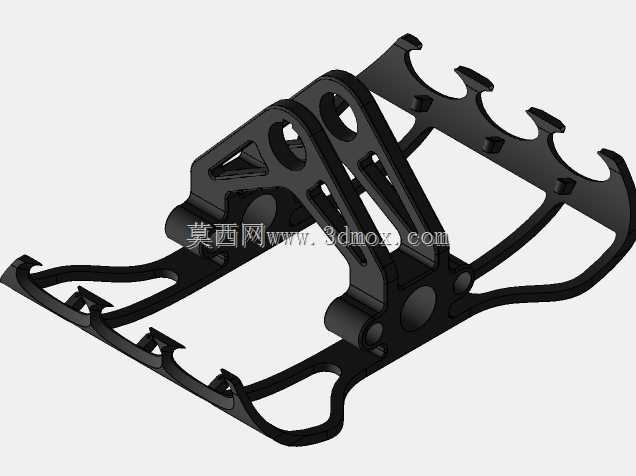

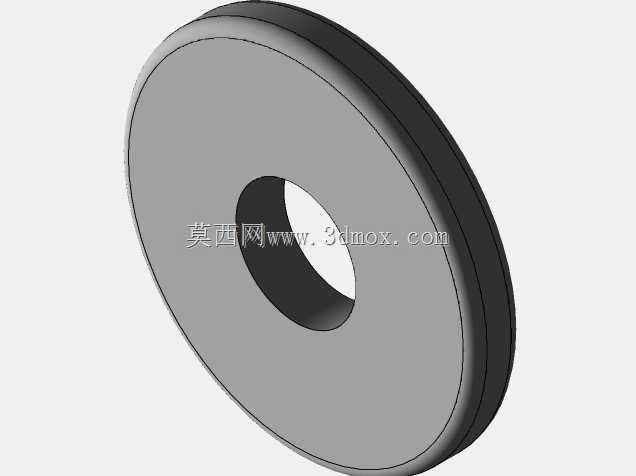

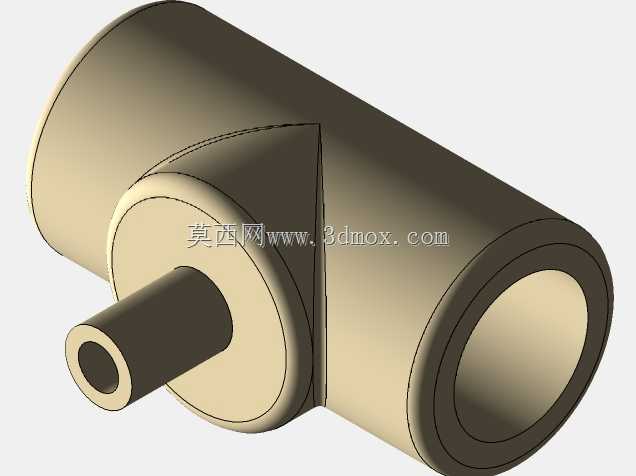

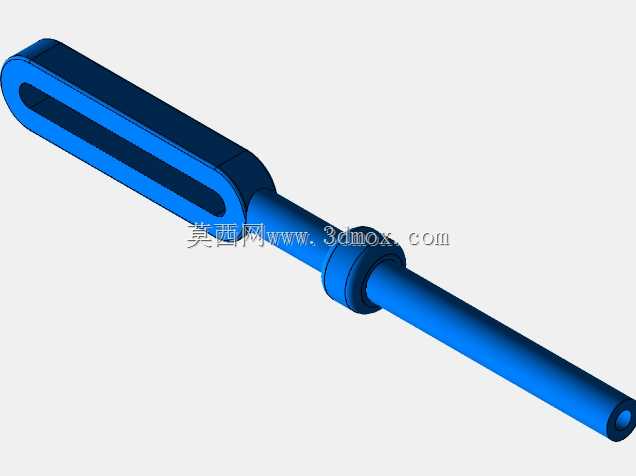

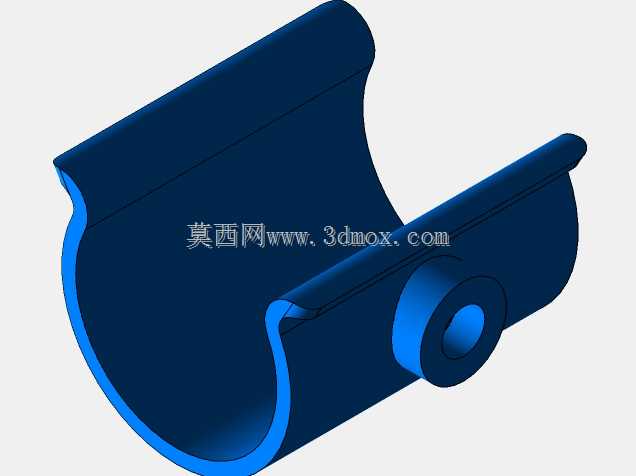

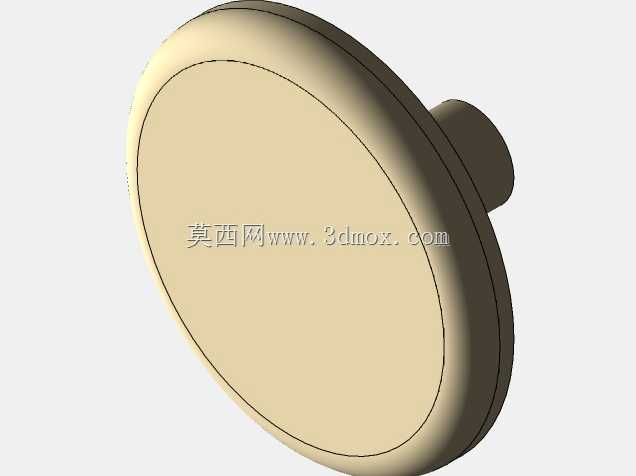

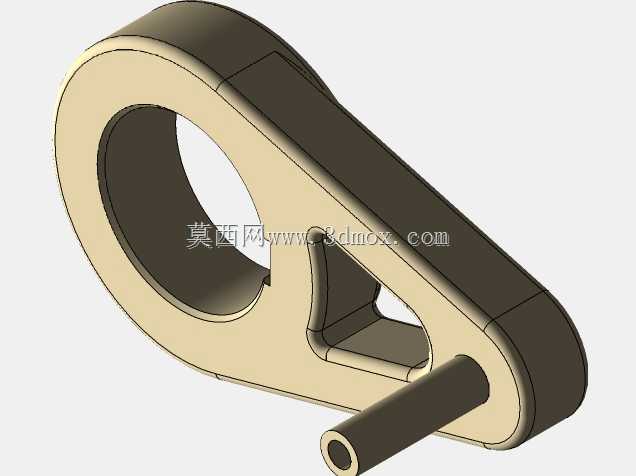

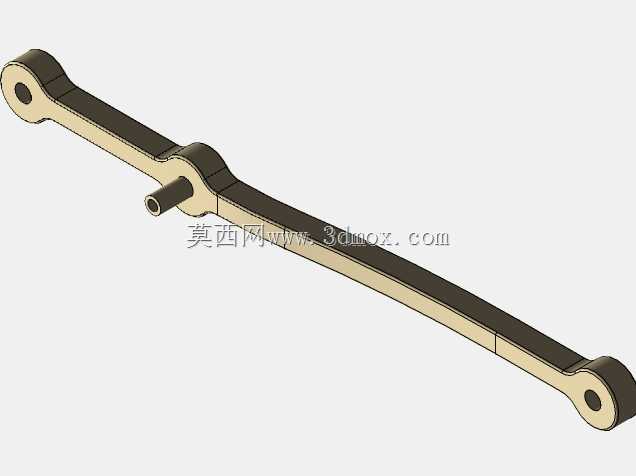

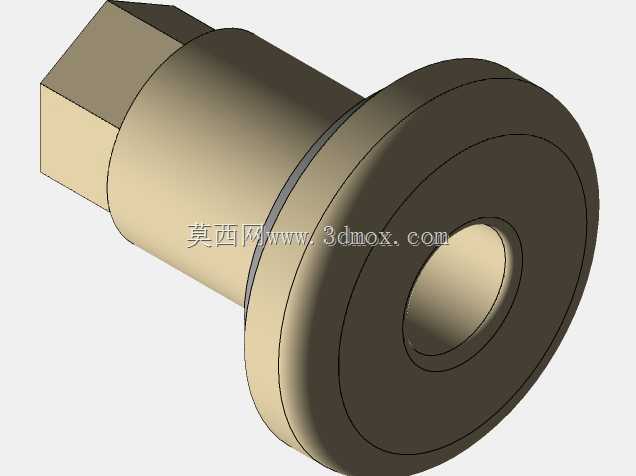

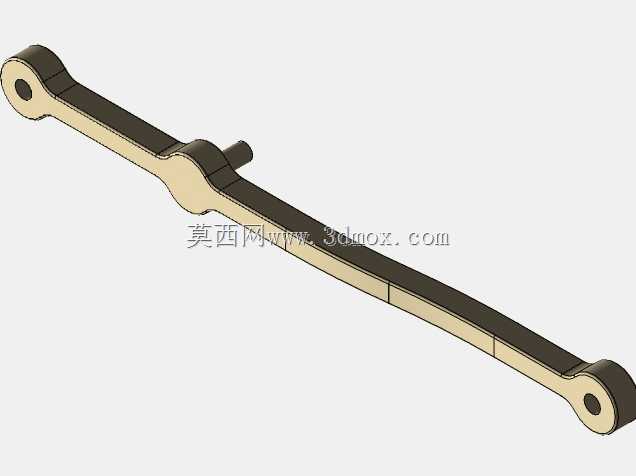

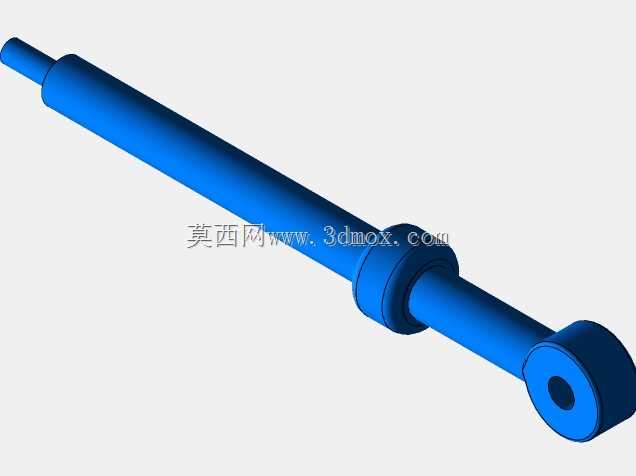

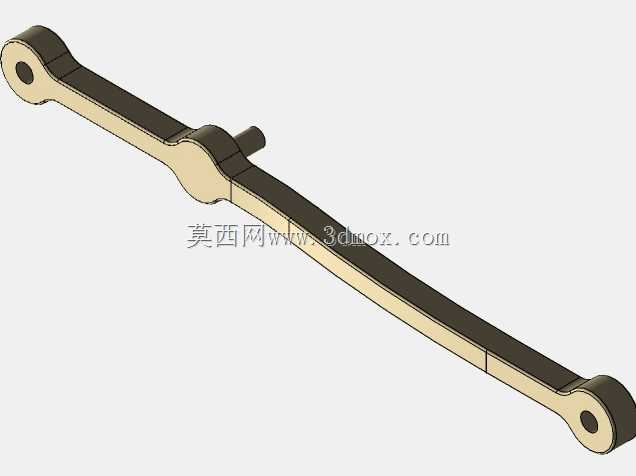

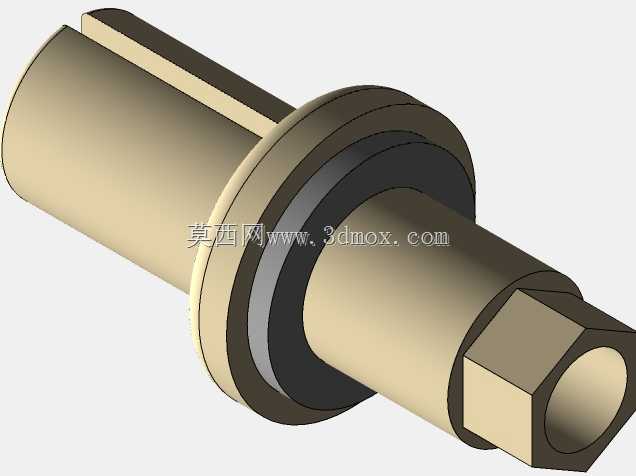

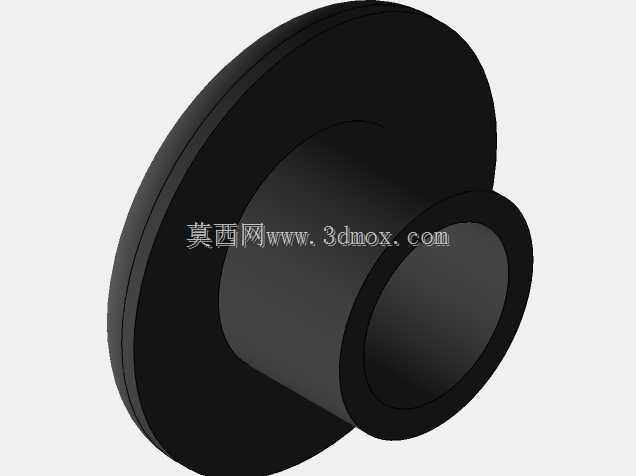

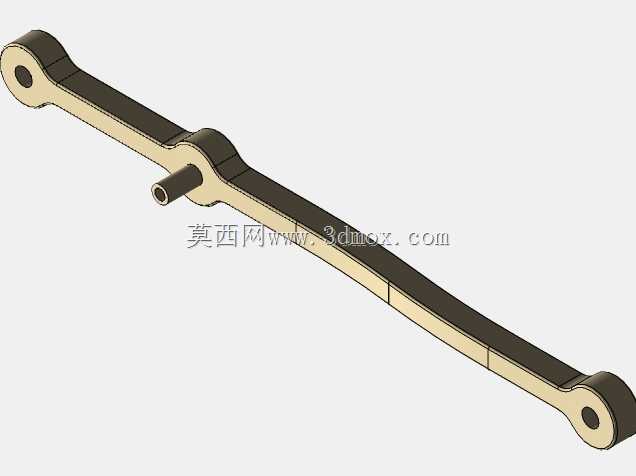

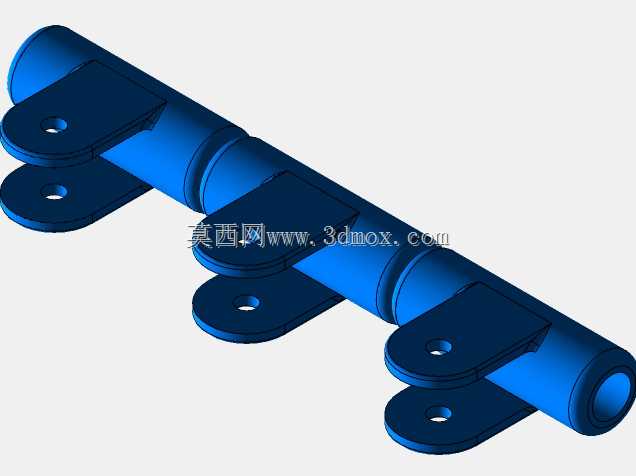

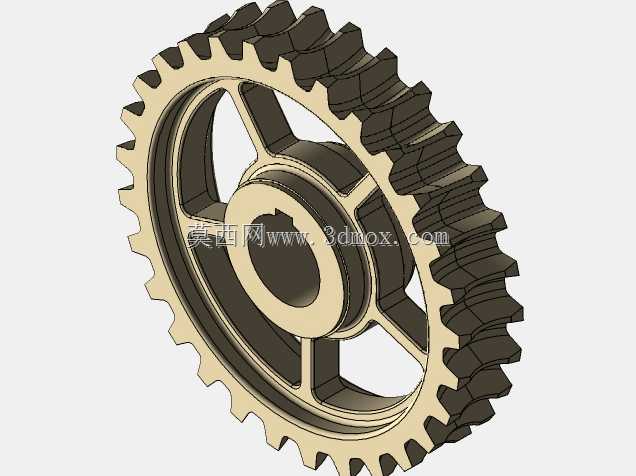

该结构为多桨联动划船训练设备的核心传动总成，主要应用于商用健身场馆、专业水上运动训练中心、家庭健身场景以及水上运动科普体验展区，可模拟多人协同划行的真实水上运动体验，替代传统水上训练受天气、水域场地限制的痛点，为使用者提供贴近真实划桨的发力反馈与运动轨迹。整套结构采用对称式布局设计，核心传动路径通过圆柱齿轮组完成动力换向与扭矩分配，搭配多组平行四边形连杆机构将输入端的往复摆动转化为多组桨杆的同步弧形划行动作，每侧设置三组桨杆联动结构，可同时支持多人协同操作，也可单人使用模拟多桨划行的阻力反馈。设计过程中优先考虑运动轨迹的还原度，通过连杆长度参数的反复校核，让桨杆的摆动角度、划行行程与真实船桨的水下划动路径高度契合，避免传统单桨划船机轨迹单一、发力脱节的问题；齿轮组采用渐开线圆柱直齿设计，啮合间隙控制在合理范围，既保证传动过程的顺滑无卡滞，又能传递均匀的阻力反馈，搭配铰接处的耐磨衬套结构，可承受长时间高频往复运动的磨损，延长整体结构的使用寿命。结构整体采用卧式安装布局，底部设置一体化支撑框架，安装边界可适配常规健身器材的占地尺寸，横向宽度适配多人并排操作的空间需求，纵向长度预留桨杆摆动的安全行程，安装时无需额外复杂地基，固定于平整地面即可投入使用。输入端的握把位置按照人体工学参数设置，握持高度与间距符合普通人坐姿操作的舒适区间，使用者通过推拉握把即可带动整套传动结构运转，过程中可通过附加的阻力调节模块调整负载大小，匹配不同训练强度的需求，从入门级的有氧健身到专业运动员的力量耐力训练都可适配。整套结构的外露运动部件均做了安全行程限位设计，避免桨杆摆动超程造成磕碰，各铰接点的受力经过力学仿真校核，可承受大力量训练下的冲击载荷，保证长期使用的结构稳定性。
