拖拉机后置悬挂式撒砂作业设备结构

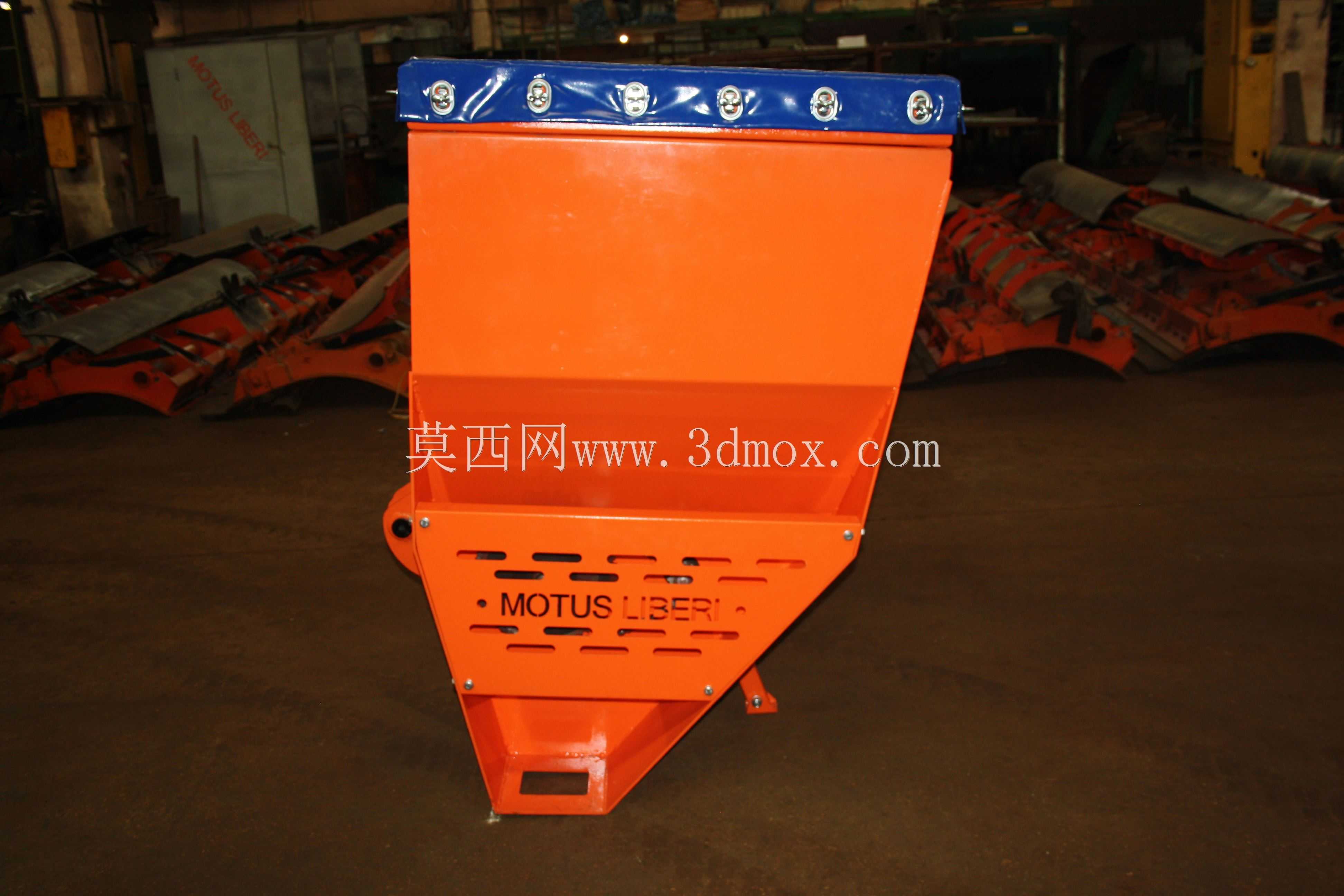

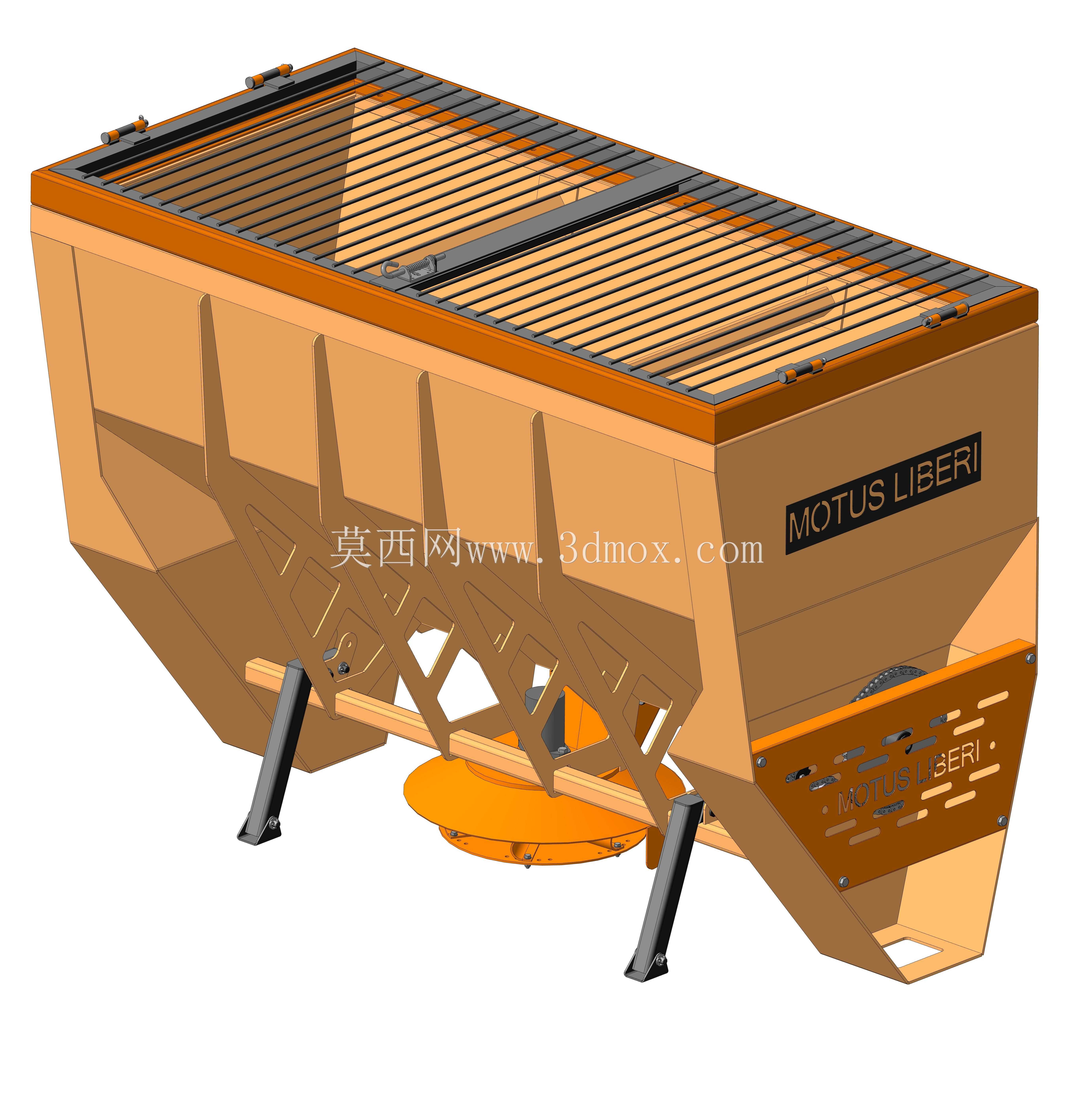

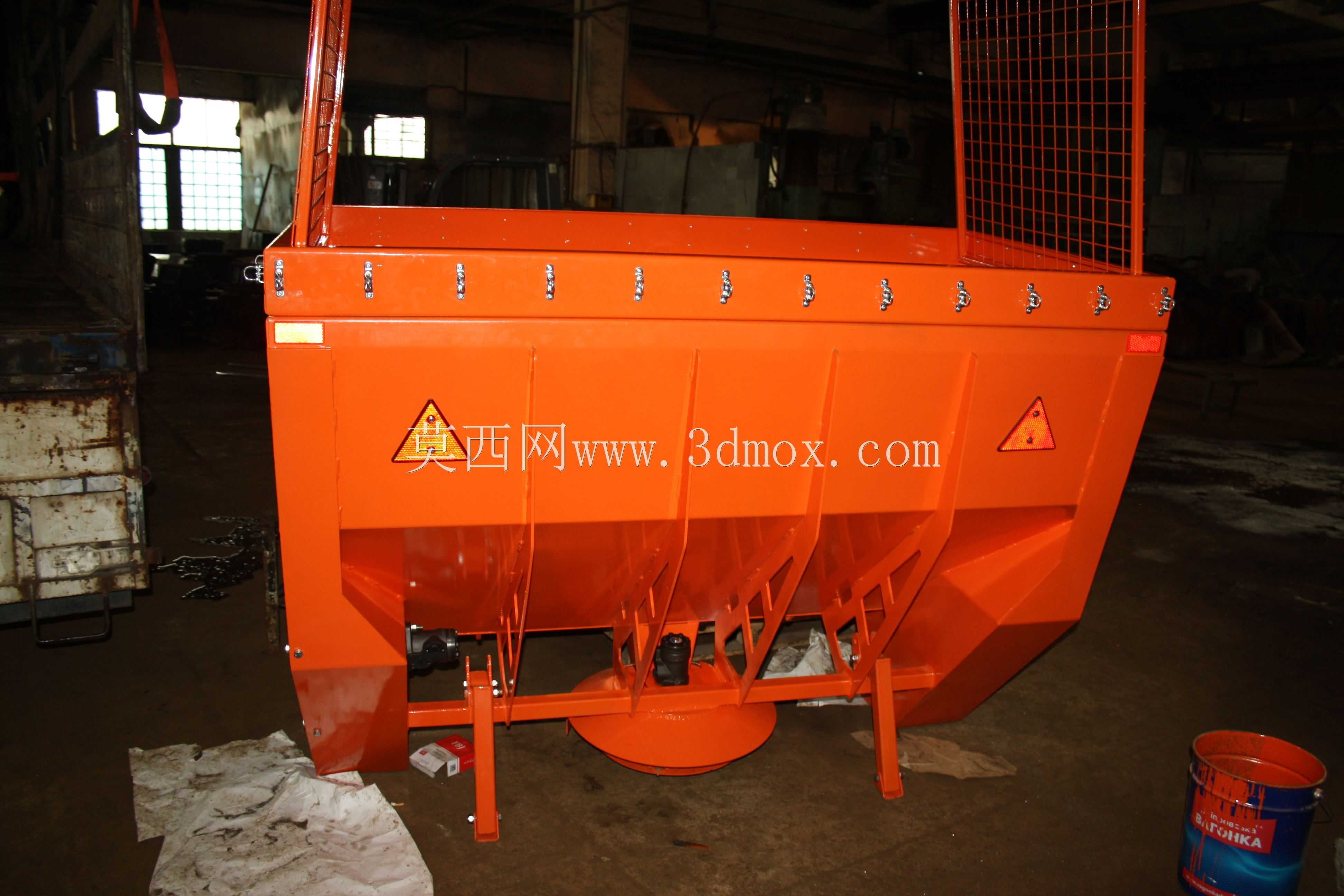

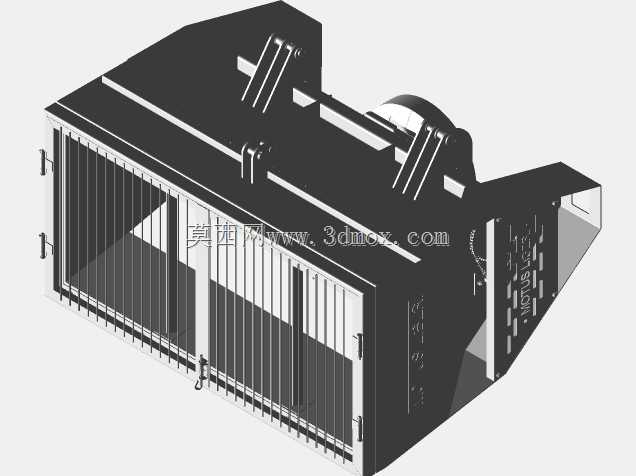

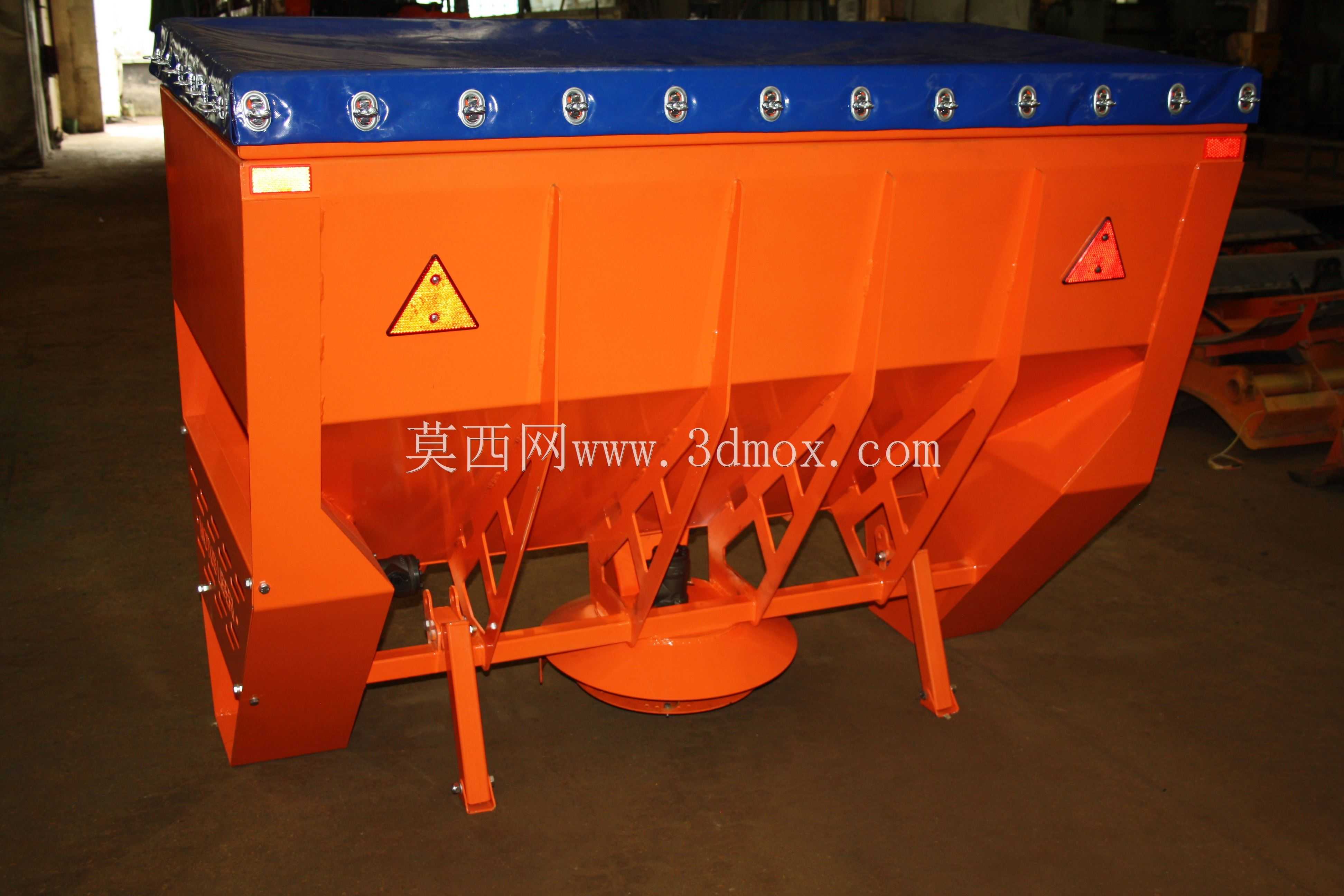

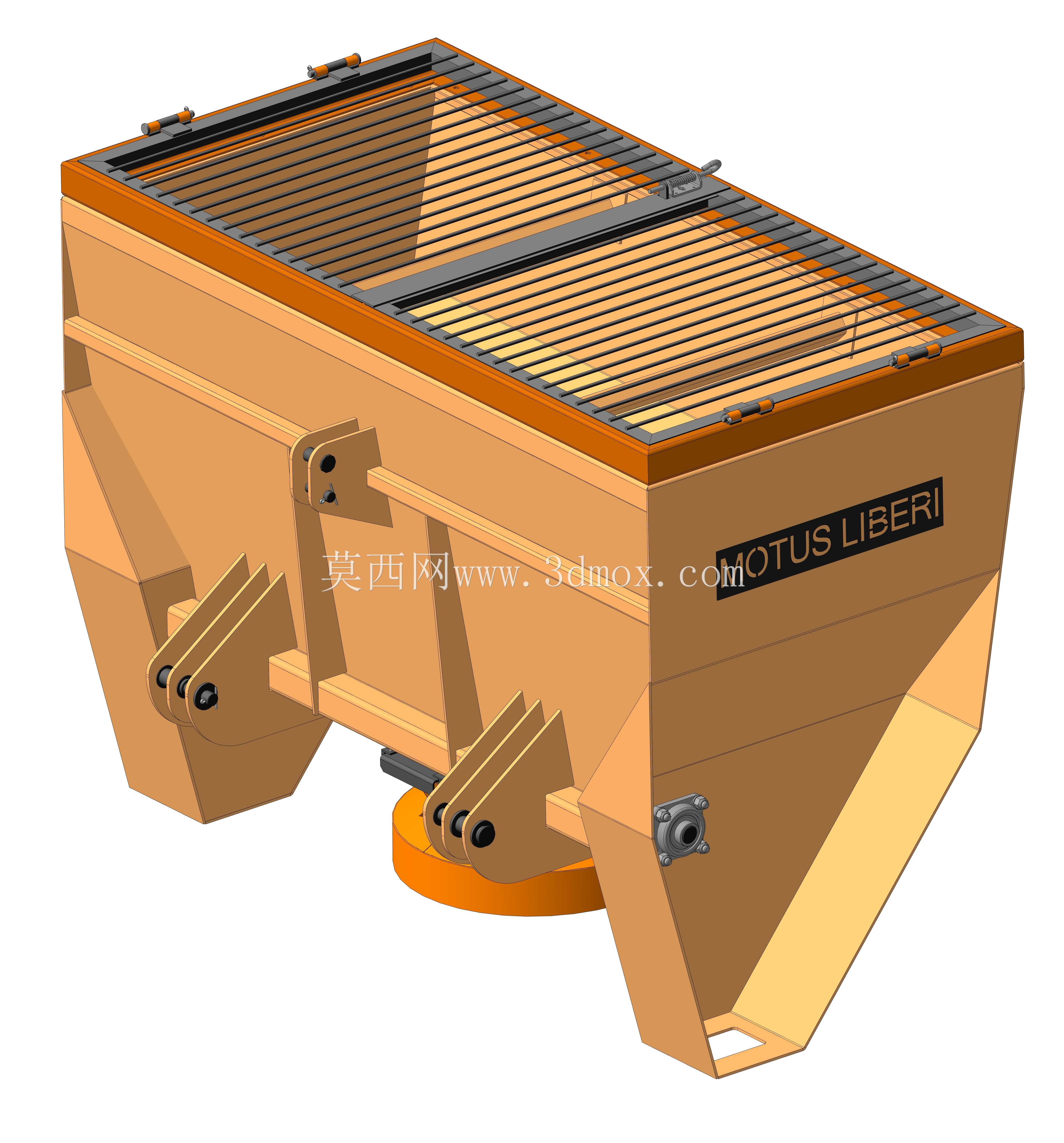

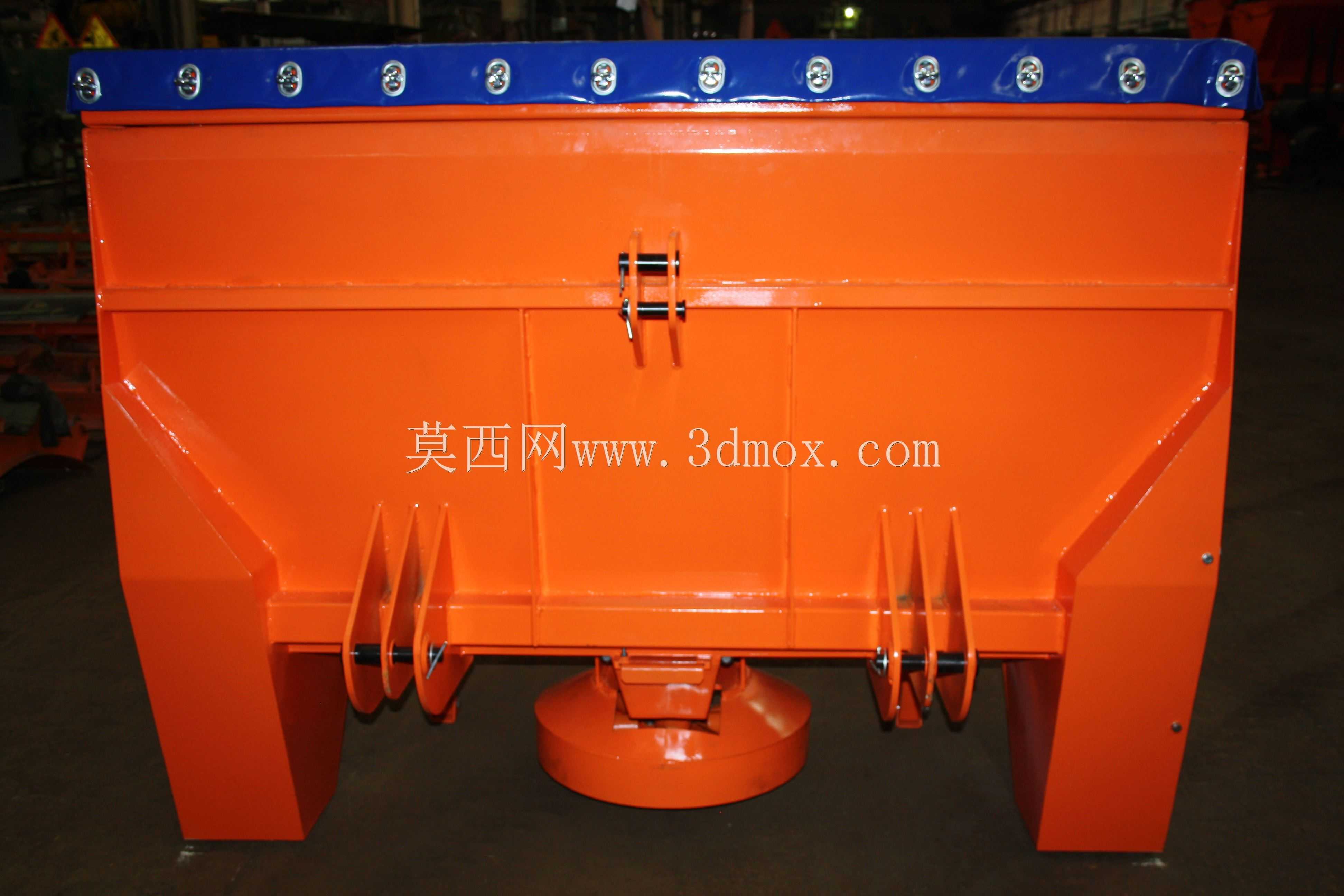

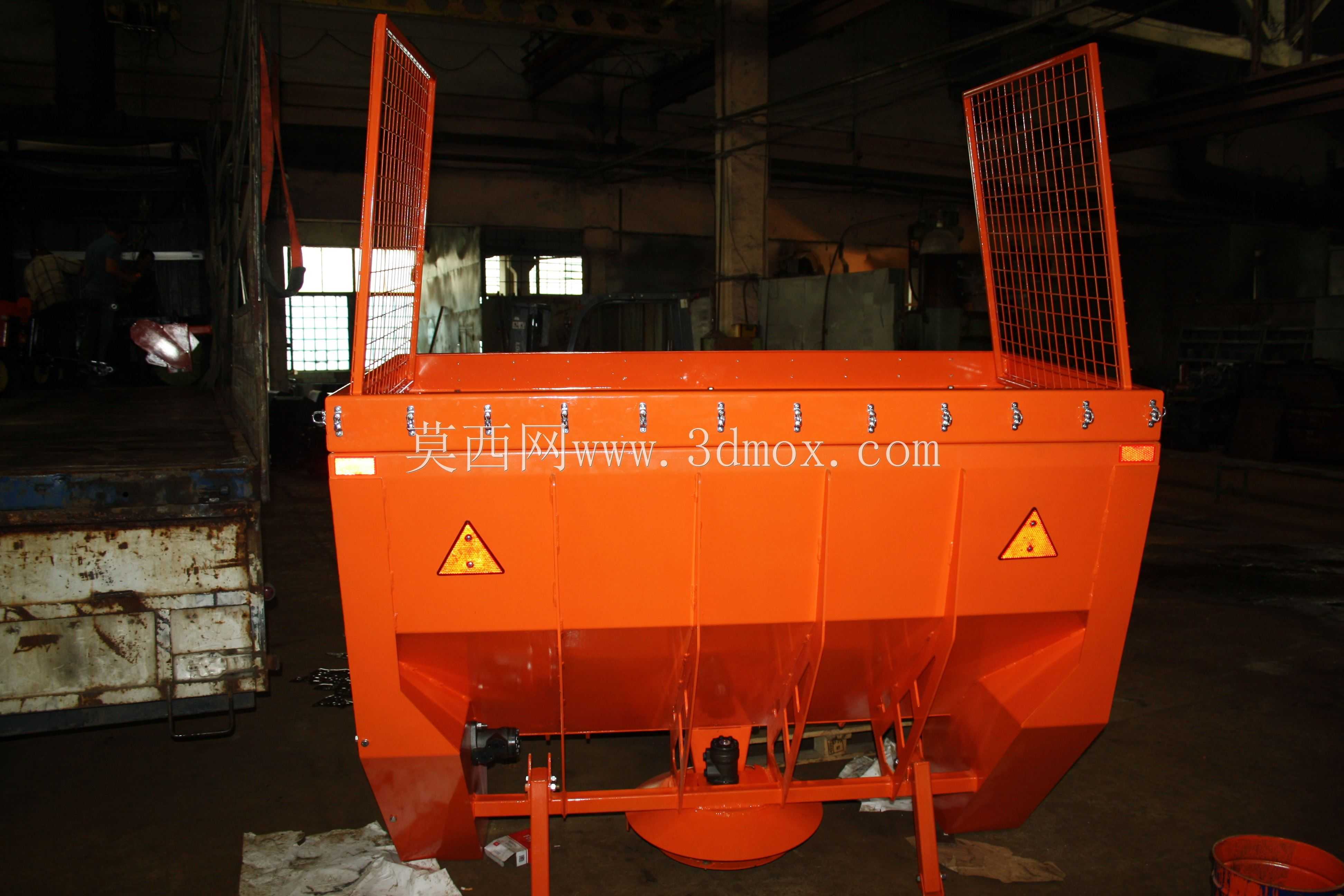

该设备为适配中小马力拖拉机后置三点悬挂接口的挂接式撒砂作业机具，主要应用于北方冬季城乡道路除冰防滑、农牧区春季草场补播撒施、工程施工场地临时硬化路面防滑料撒布、农田颗粒肥撒施等多场景作业，可替代人工完成颗粒状物料的均匀抛撒作业，大幅降低户外恶劣环境下人工作业的劳动强度，提升物料撒布的均匀度与作业效率。设备整体采用上宽下窄的梯型储料仓结构，仓体上部设置防水篷布覆盖结构，通过均匀排布的金属压扣实现篷布与仓体的密封连接，可避免作业过程中雨雪侵入物料引发结块，同时防止运输途中物料洒落造成浪费。仓体下部设计为多段斜向导料结构，可依靠物料自重实现连续向出料机构供料，无需额外设置强制送料搅龙，简化了整体传动结构，降低了设备故障概率。设备下部居中设置离心式抛撒盘机构，通过拖拉机后输出轴获取动力，经齿轮换向传动后带动抛撒盘高速旋转，将下落到盘体上的颗粒物料沿圆周方向均匀甩出，抛撒幅宽可通过调整抛撒盘转速与出料口开度实现灵活调节，适配不同宽度道路与作业场景的撒布需求。设备两侧设置三角形警示标识，满足道路通行时的安全警示要求，挂接支架严格匹配拖拉机后置三点悬挂的安装尺寸边界，挂接点位置、支撑腿高度均经过适配性设计，可实现与对应类别拖拉机的快速挂接与拆卸，无需对拖拉机原有结构进行改装。设备整体采用加厚钢板焊接成型，外部喷涂高可见度的橙色防护涂层，兼具防锈耐候与作业警示作用，仓体内部设置加强筋结构，可承受满载砂石、肥料等颗粒物料的载荷，避免长期满载作业出现仓体变形问题。出料位置设置可调节开度的闸门结构，操作人员可根据物料类型、作业速度灵活调整出料流量，避免出现物料撒布过厚或漏撒问题，设备下部两侧设置可调式支撑支腿，在设备脱离拖拉机存放时可稳定支撑整机，避免设备倾倒损坏。
