Epiphone黑美人电吉他精细三维建模作品

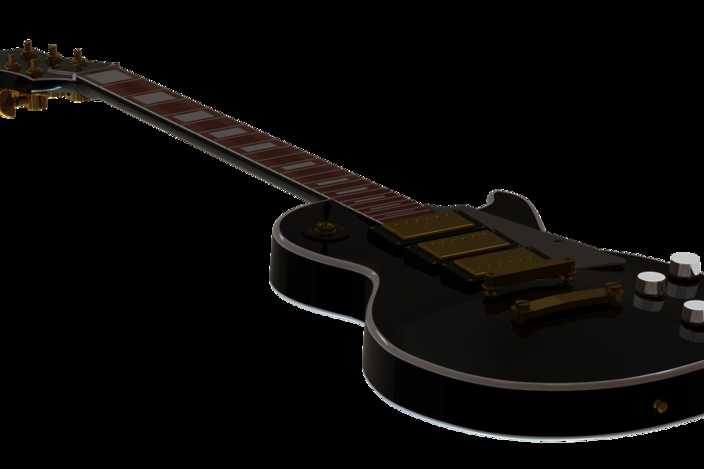

本次建模围绕经典Epiphone黑美人电吉他展开，依托SolidWorks平台完成全参数化三维构建，全程以真实量产款电吉他的实物尺寸为基准，从琴身轮廓的曲率把控到细小零部件的结构还原，都遵循实体建模的严谨逻辑。建模初期先通过参考图校准各部件比例，先绘制琴身的主体轮廓草图，以样条曲线精准勾勒出LP款琴身标志性的弧形腰身与圆润包边轮廓，通过拉伸、放样等基础特征生成琴身的基础实体，再对琴身边缘做等半径倒圆角处理，还原实琴的柔和包边质感，同时预留出拾音器安装槽、琴桥固定位、旋钮安装孔等结构位，保证各部件装配的契合度。琴颈部分单独构建，先绘制指板的渐变截面轮廓，通过扫描特征生成带自然弧度的琴颈实体，再逐一绘制品丝的安装槽位，阵列生成等距排布的品丝结构，精准还原22品的指板布局，品记位置也对应实琴的镶嵌位置做凹陷处理，还原指板的细节层次。琴头部分按照黑美人的经典造型构建，先绘制琴头的倾斜轮廓，再生成弦钮的安装孔位，单独构建封闭式弦钮的结构，包括旋钮帽、弦轴、固定底座等细节，装配到琴头对应位置，还原弦钮的真实排布角度。硬件部分是本次建模的细节重点，三个双线圈拾音器分别构建，还原金属外壳、磁柱阵列、固定螺丝等细节，按照实琴的前后位置装配到琴身拾音器槽内；琴桥与拉弦板采用金属质感的材质设定，分别构建可调式琴桥的 saddles 调节结构、拉弦板的固定锚点结构，保证结构逻辑与实琴一致；控制旋钮部分构建出金属底座与塑料旋钮帽的分层结构，对应三拾音器的电路布局还原四个旋钮的排布位置。材质与渲染阶段，琴身主体采用高光黑色漆面材质，调整反射参数模拟硝基漆的温润高光质感，边缘包边采用奶白色材质模拟实琴的多层包边效果；琴颈与指板采用深棕色木质材质，添加细微的木纹纹理贴图还原木材的自然肌理；所有金属硬件采用镀铬金属材质，调整粗糙度与反射率模拟亮面镀铬的冷冽金属光泽，品丝采用亮面金属材质，旋钮帽采用黑色哑光塑料材质区分质感。渲染时采用纯黑背景突出琴身主体，通过三点布光打亮琴身的轮廓高光，重点表现漆面的反光层次与金属件的反光质感，最终呈现出接近实物展示的视觉效果，完整还原了黑美人电吉他的经典外观与结构特征。
