小型私人休闲观光游艇外观结构设计

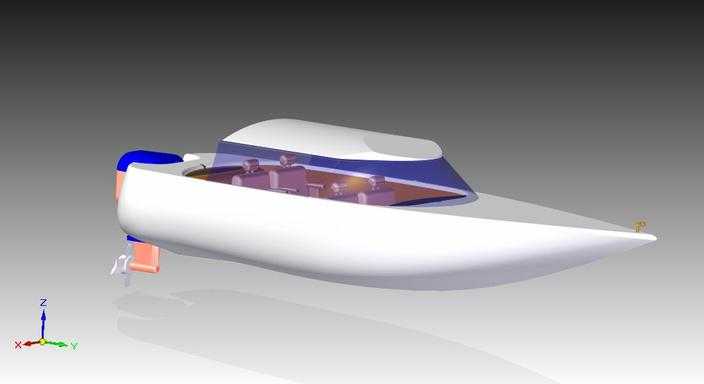

该游艇模型采用Solid Edge软件完成全参数化三维建模，整体造型遵循流体力学优化思路，船首采用大倾角破浪式尖艏设计，可有效降低航行时的兴波阻力，船身线条从船首向船尾平滑过渡，侧舷采用微弧外飘曲面，既提升了内部舱室的可用空间，也能在高速航行时减少浪花上溅。建模过程中优先搭建整体骨架线，通过多截面曲面命令生成船身主体曲面，对曲面连接处进行G2连续倒角处理，保证曲面光顺无折痕，渲染阶段为船身外壳赋予高光亮面白色烤漆材质，船顶驾驶舱挡风区域采用半透明深蓝色亚克力材质，还原真实船用玻璃的透光与反光效果，船尾外挂的舷外机部分分别赋予蓝色工程塑料、金属漆、橙色螺旋桨护罩材质，区分不同部件的材质属性。结构设计上，舱室内部设置了多组乘用座椅，驾驶区位于舱室前部，预留了操控台安装位置，船身底部设置了舭龙骨结构提升航行稳定性，船尾的外挂推进系统与船身尾板采用标准安装接口匹配，可适配不同功率的舷外机。整体设计兼顾了休闲观光的实用性与外观的流线美感，曲面建模精度可支持后续的结构深化、3D打印验证或者渲染出图使用，模型的各部件均做了独立分组，方便后续进行材质调整、结构修改或者工程图导出，船身的比例参考了小型私人快艇的常规尺寸，总长与型宽、型深的比例符合真实船艇的设计规范，没有出现比例失调的问题，渲染时添加了地面反射效果，直观展现船身底部的曲面造型与整体轮廓。
