径向气隙永磁同步车用驱动电动机

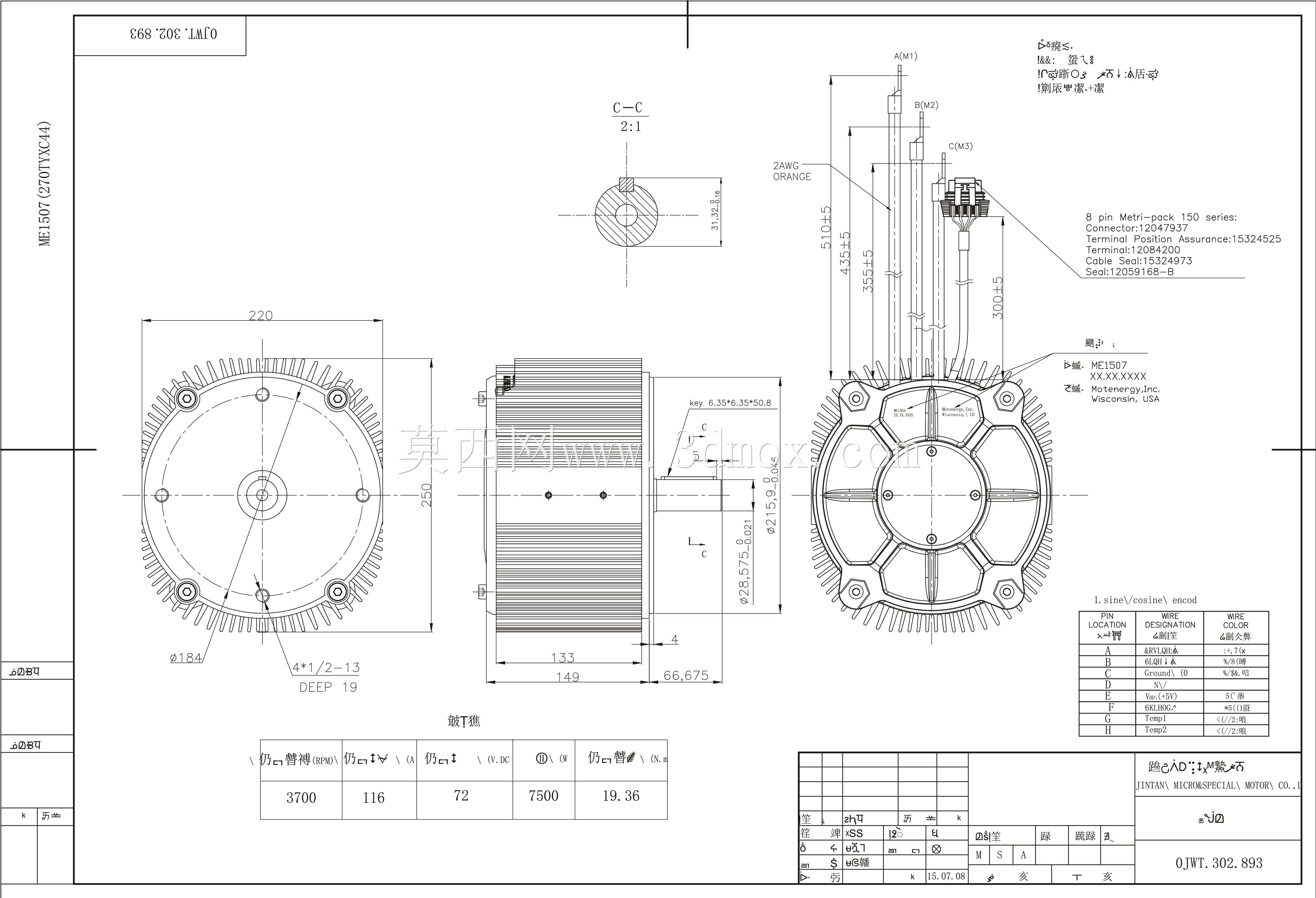

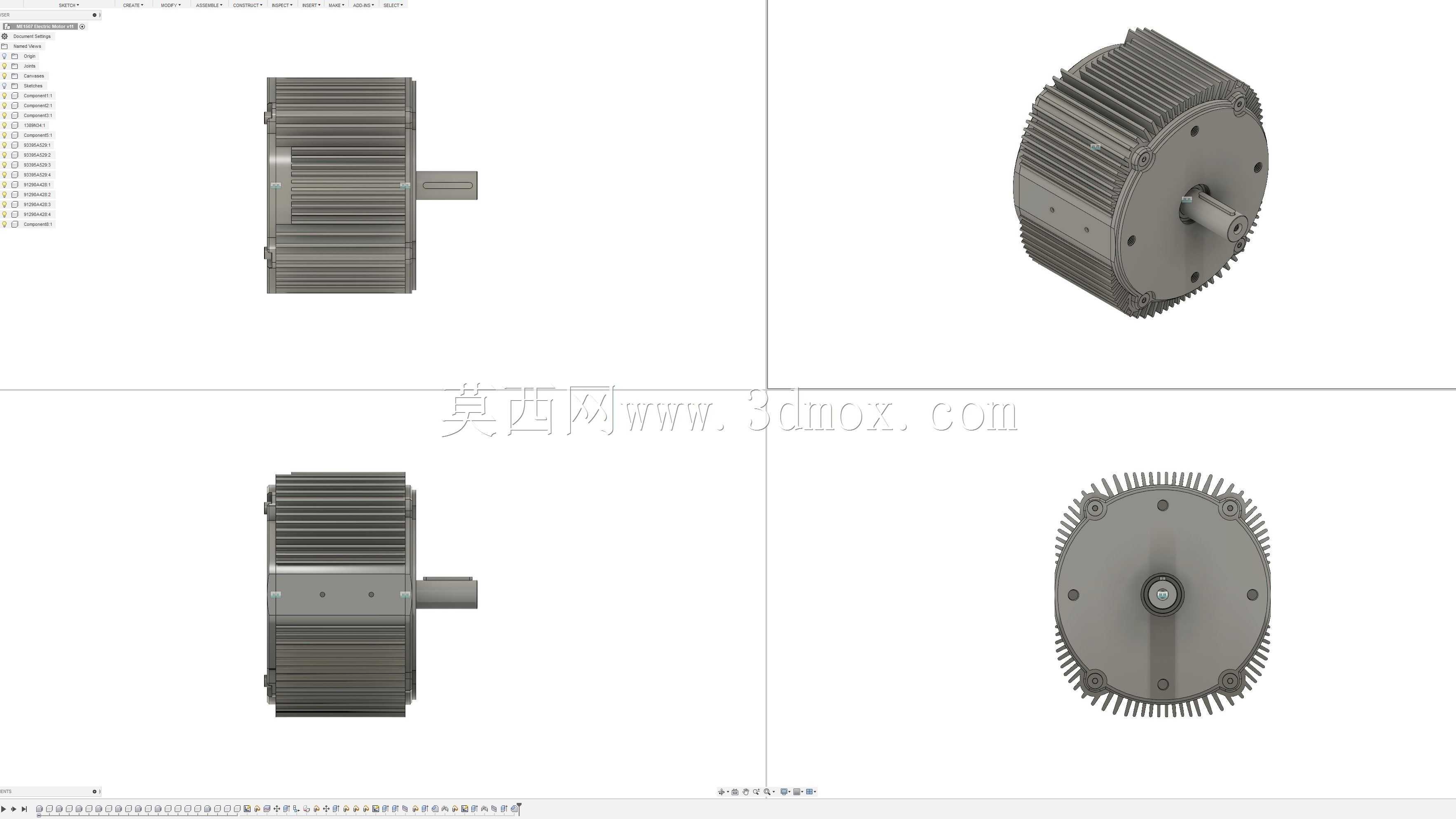

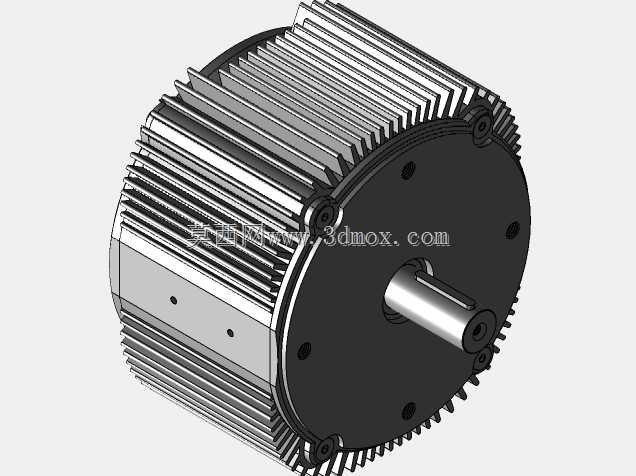

这款径向气隙永磁同步电动机，主要面向轻型电动两轮车、小型低速电动四轮车的动力驱动场景，适配100VDC及以下电压等级的车载动力电池组，可作为整车核心动力输出单元，直接连接传动机构为车辆行驶提供持续扭矩，也可拓展用于小型工业输送设备、便携储能动力站的动力源配套。从功能特性来看，该电机采用内置永磁转子结构，相比表贴式永磁转子拥有更高的机械强度与抗退磁能力，可承受更高的运行转速，其最大转子转速可达6000rpm，能够输出160安培RMS连续电流，实现14.5千瓦的持续功率输出，整机重量控制在44磅，功率密度处于同功率等级车用电机的较高水平，可满足车辆急加速、爬坡等工况下的瞬时动力需求，同时内置式转子的磁阻转矩特性可拓宽电机高效运行区间，降低车辆行驶过程中的电能损耗，提升续航表现。在设计思路上，整机采用径向气隙的经典磁路布局，气隙磁场沿径向分布，可最大化利用定子铁芯的导磁面积，提升单位体积的转矩输出能力；外壳采用一体化轴向散热鳍片结构，鳍片沿电机周向均匀排布，在车辆行驶过程中可借助迎面气流实现被动风冷散热，无需额外加装散热风扇即可带走持续运行产生的热量，既降低了整机结构复杂度，也减少了散热系统带来的额外功率损耗与运行噪音；端盖采用高强度压铸结构，通过周向均布的紧固螺栓与壳体连接，输出轴端设置有适配标准传动连接的键槽结构，可直接匹配链轮、联轴器等常用传动部件，转子两端的轴承位采用同轴度高精度设计，可降低高速运行时的径向跳动，提升运行稳定性与轴承使用寿命。从安装边界来看，电机整体为圆柱型壳体结构，周向散热鳍片的外轮廓为整机最大径向尺寸，安装时需预留足够的径向通风间隙以保障散热效果，轴向尺寸从后端盖到输出轴轴端为总长度，输出轴的轴径、键槽尺寸均匹配轻型电动车的通用传动接口，壳体上预留的安装孔位可直接适配常规摩托车、轻型电动车的车架安装位，无需额外设计定制转接支架即可完成装车适配，端盖上的接线位预留了足够的线缆走线空间，可方便完成三相动力线与传感器线束的连接固定。
