这款齿轮箱减速传动结构,广泛应用于工业输送线、自动化生产设备、中小型工程机械的动力传输环节,核心作用是匹配原动机与工作端的转速差,将高转速低扭矩的动力输入转化为低转速高扭矩的动力输出,满足不同作业场景下的负载驱动需求。在实际生产场景中,这类减速结构常配套在输送带驱动端、包装设备动力组、小型机床进给机构中,能够在持续运转工况下保持稳定的传动效率,降低动力传递过程中的冲击损耗,延长整套驱动系统的使用寿命。

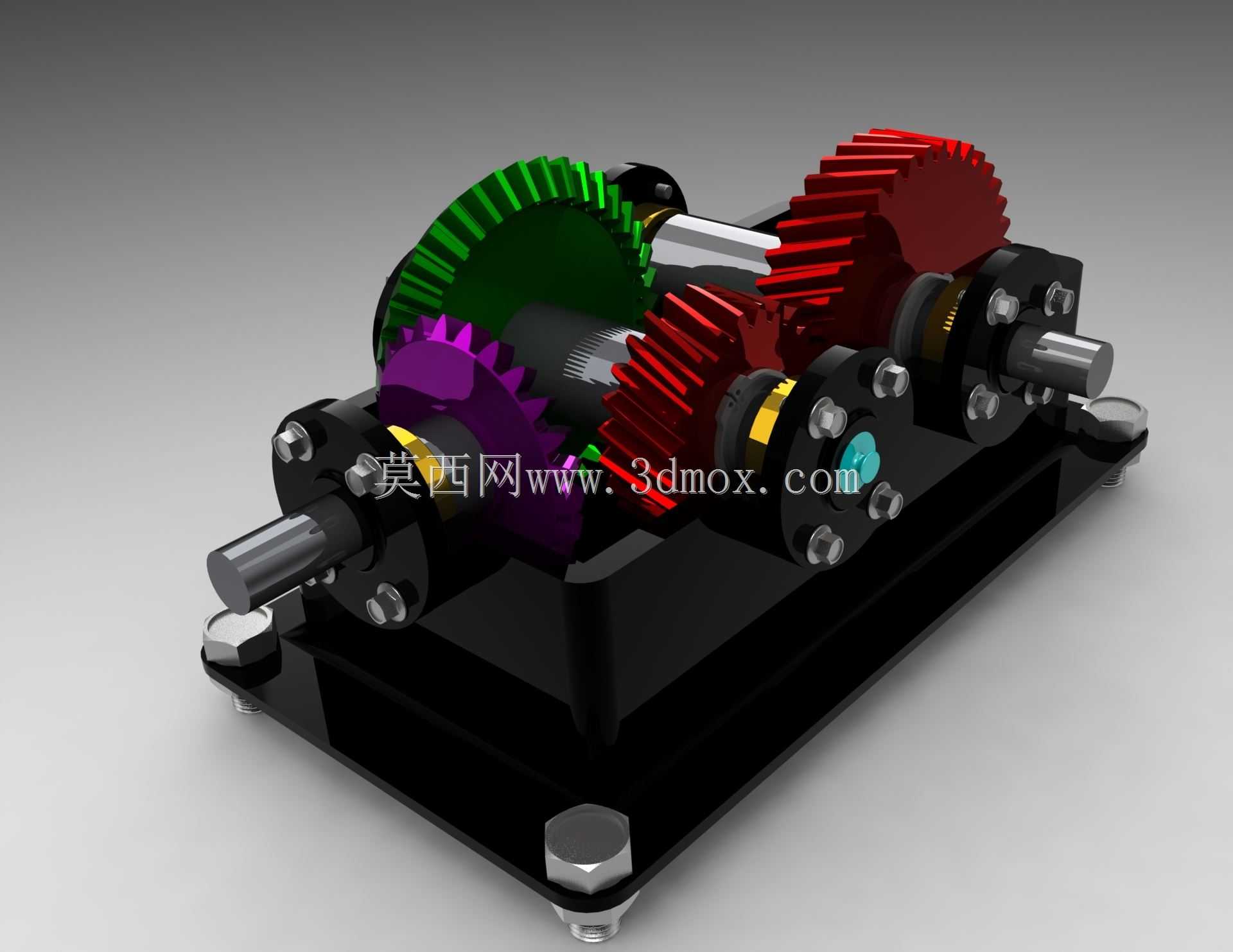

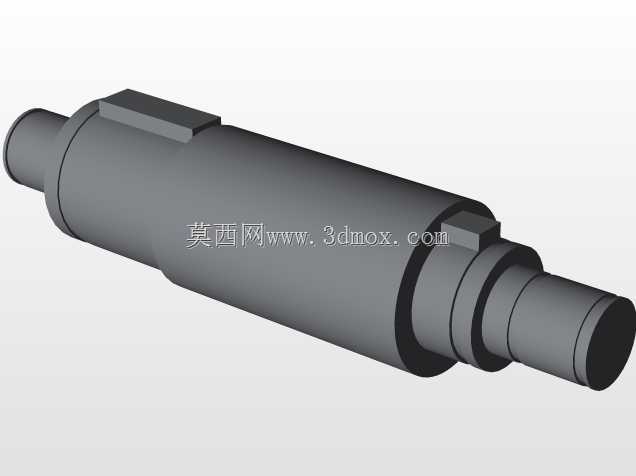

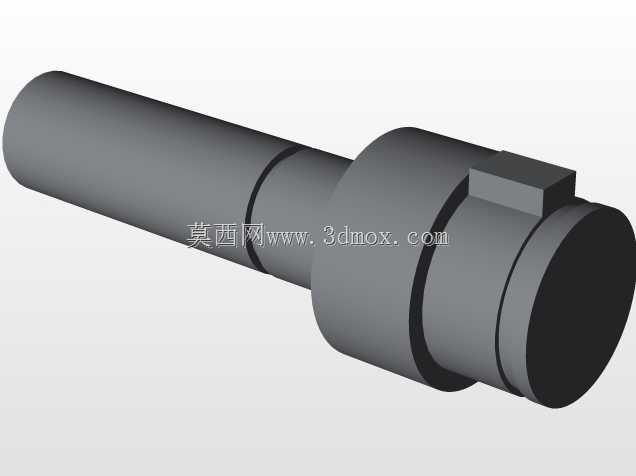

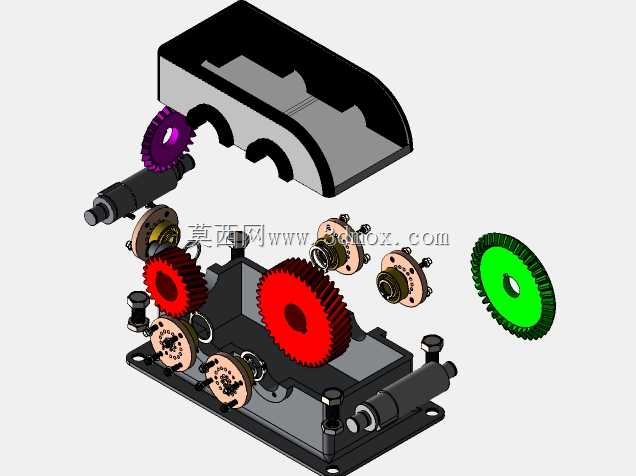

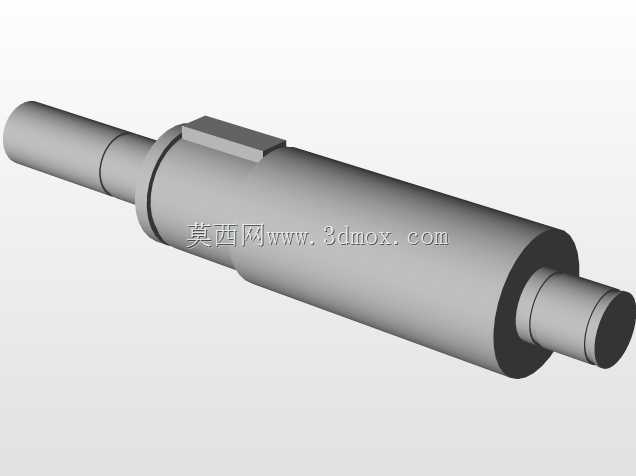

从功能特性来看,该结构采用多组不同模数、不同齿数的圆柱齿轮啮合传动,通过多级齿轮副的速比叠加实现目标减速比,各级齿轮沿平行轴系排布,输入轴与输出轴保持平行布局,适配多数常规设备的动力安装走向。齿轮组装配在密封箱体内,运转时可通过箱体内的润滑介质实现齿面持续润滑,减少啮合摩擦带来的磨损与温升,同时箱体结构能够隔绝外界粉尘、碎屑侵入传动腔,避免齿面出现磨粒损伤,保障传动精度的长期稳定性。轴系两端配置轴承组件支撑,既可以抵消齿轮啮合产生的径向与轴向载荷,也能保证轴系运转的同轴度,降低运转过程中的振动与噪音。

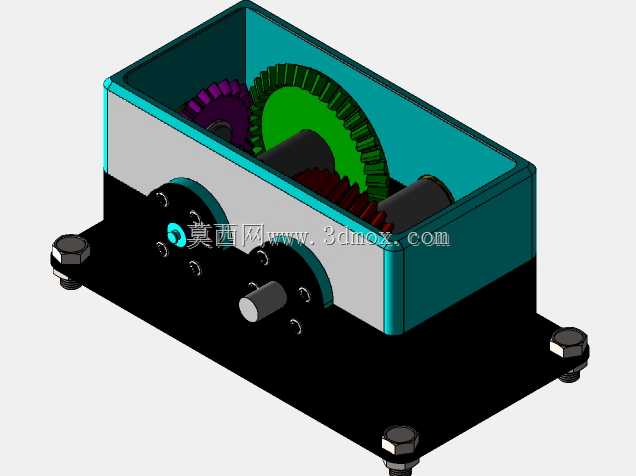

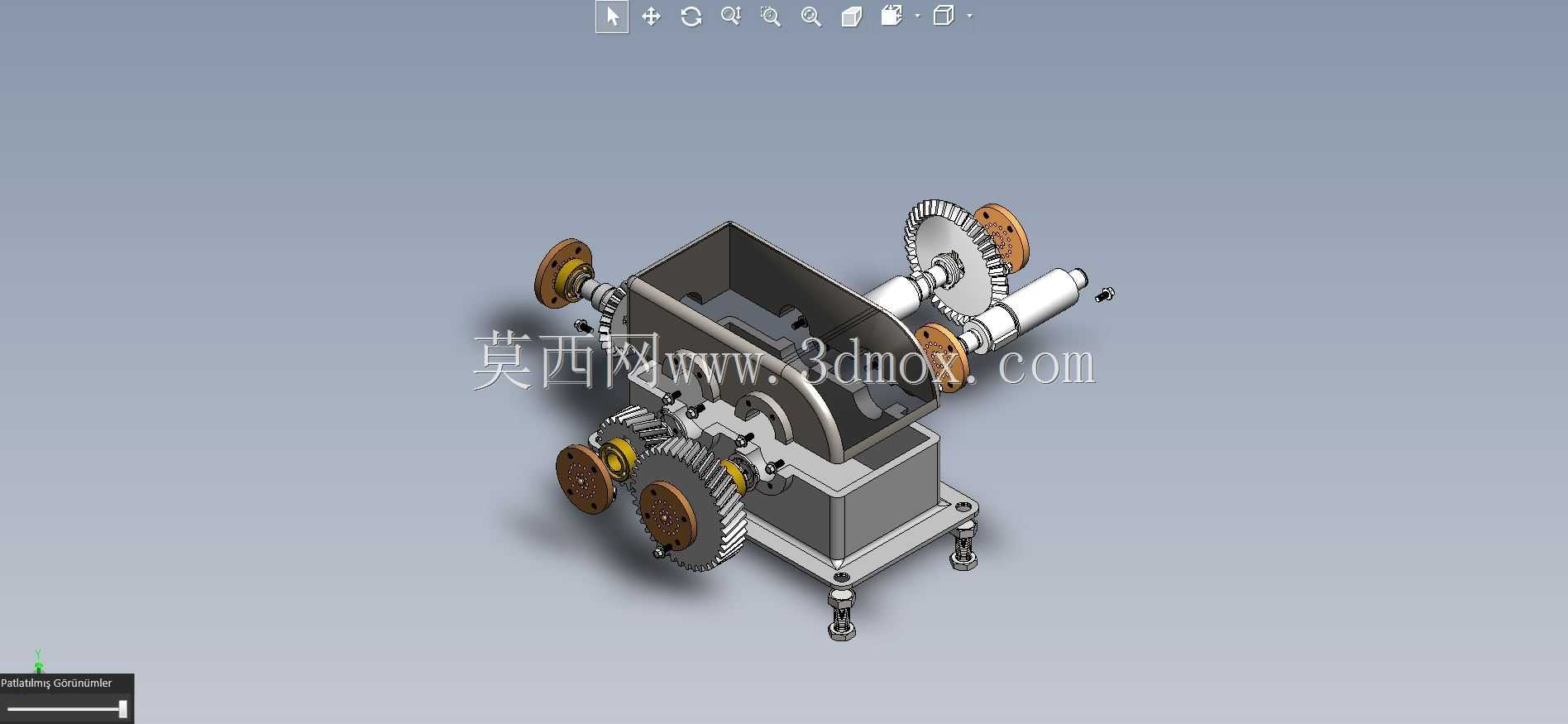

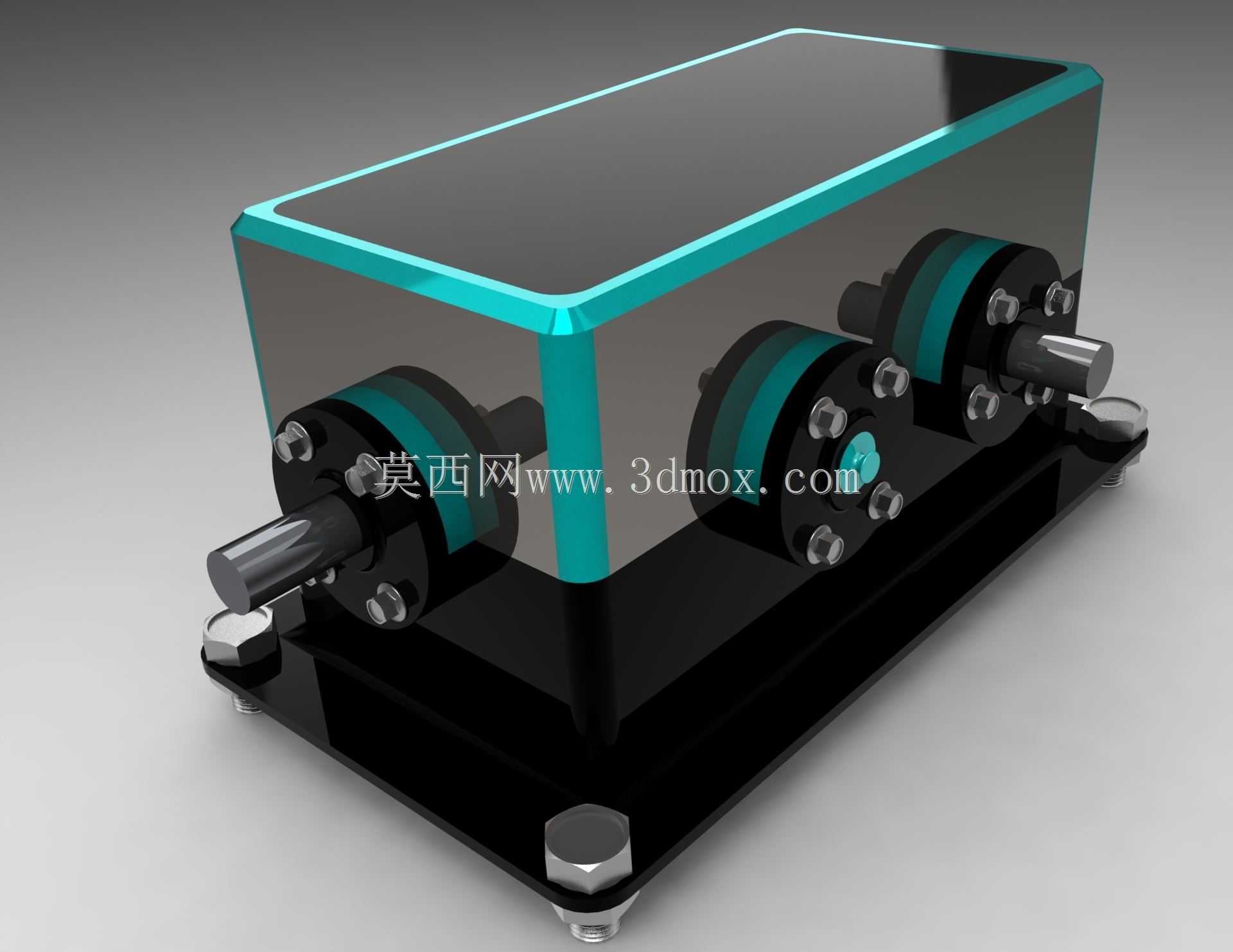

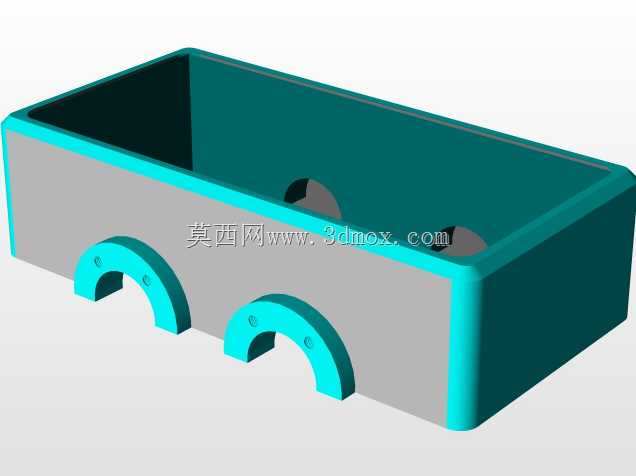

设计过程中,工程师首先根据目标传动功率、额定输入转速与输出转速要求,计算确定各级齿轮的模数、齿数与齿宽参数,保证每对啮合齿轮的接触强度、弯曲强度满足额定负载下的使用要求,避免出现断齿、齿面点蚀等失效问题。轴系设计阶段同步匹配轴承选型与安装位尺寸,确保轴的挠度在允许范围内,防止齿轮啮合出现偏载。箱体采用分体式基座与上盖结构,既方便内部齿轮、轴系组件的装配与后期维护,基座上预留的安装孔位也可直接与设备机架固定,安装边界清晰,输入、输出轴的伸出长度与轴径尺寸适配常规联轴器、带轮的连接标准,无需额外定制转接件即可完成与原动机、工作负载的对接。箱体底部设置的安装脚垫可缓冲运转振动,避免刚性连接带来的共振问题,整体结构紧凑,在保证传动强度的前提下尽可能缩小外形占用空间,适配设备内部狭小的安装空间需求。
