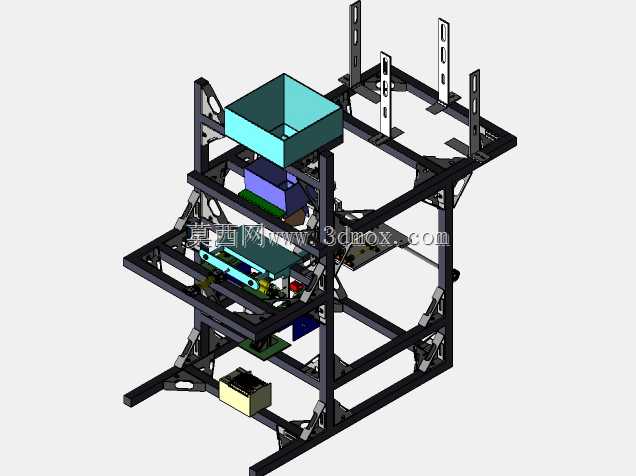

立式多层框架式大米给袋包装设备结构

该设备面向粮油加工、粮食分装的规模化生产场景设计，主要应用于成品大米的定量装袋工序，可衔接前端粮食清选、计量工序与后端封口、码垛产线，适配中小型粮油加工厂、区域粮食储备分装中心的日常生产需求，能够替代传统人工套袋、装填的作业模式，大幅降低袋装大米生产过程中的人工接触概率，减少粮食洒落损耗，同时提升分装作业的一致性与生产效率。设备整体采用立式多层框架式布局，以方管焊接搭建的分层机架作为承载主体，将不同功能的作业工位沿垂直方向排布，充分利用厂房纵向空间，压缩设备整体占地面积，适配多数中小型生产车间的紧凑布局需求，机架底部预留可调式支撑脚安装位，可根据车间地面平整度调整设备水平度，抵消地面不平带来的运行震动，保障设备长期运行的结构稳定性。设备顶层设置敞口式暂存料斗，料斗采用大倾角斜壁设计，避免大米颗粒在料斗内部搭桥、积料，保障物料顺畅下落至下方计量工位；中间层依次布置计量装填机构、袋体撑开定位机构、袋体输送工位，可依次完成空袋上料定位、袋口撑开、定量大米装填、袋体预夹紧的连贯作业，各工位通过凸轮连杆机构实现动作时序匹配，无需复杂的电控逻辑即可保障各动作衔接顺畅，降低设备后期维护的技术门槛；底层预留电气元件与动力组件的安装空间，将驱动电机、传动组件、控制元件集中布置在机架下部，既可以降低设备整体重心提升运行稳定性，也能避免粉尘落入电气元件内部，延长元器件使用寿命。设备的安装边界充分考虑产线衔接需求，机架侧面预留输送接口，可直接对接上游计量设备的出料口与下游封口设备的进料输送线，无需额外搭建转接支架；框架各层工位周边预留操作与维护空间，日常清理残料、更换易损件时无需拆解主体机架，可直接从侧面完成维护操作；整体结构的受力经过合理分配，重载工位均布置在机架主梁的受力支撑点上，避免长期运行出现框架变形，能够适配常规1kg至10kg规格袋装大米的分装作业需求，可根据实际生产需要调整对应工位的工装尺寸，兼容不同幅宽的包装袋规格。
