卫生级卡箍连接直式空气过滤装置

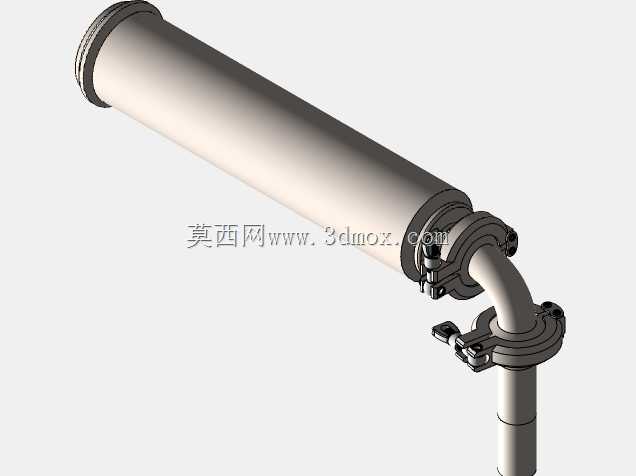

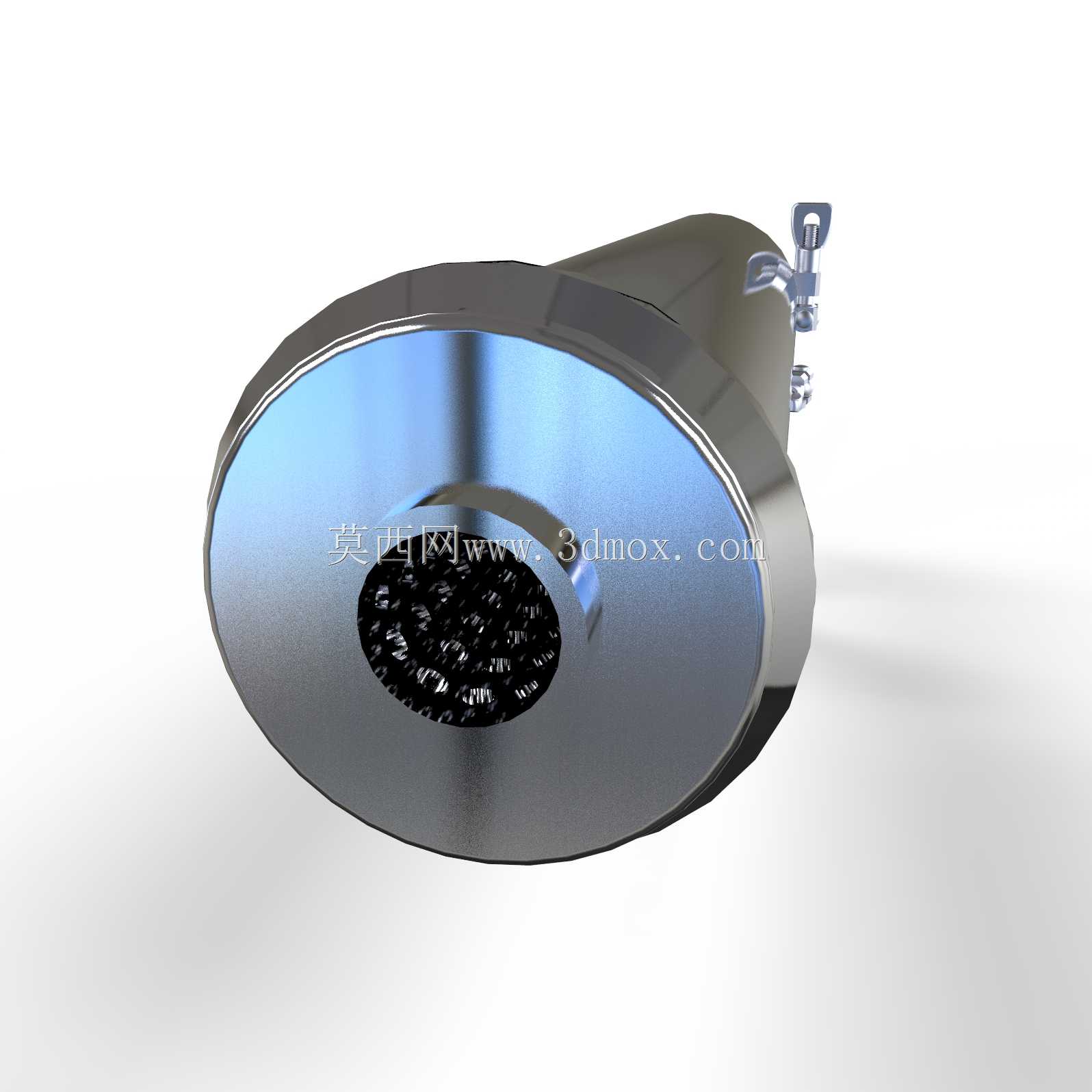

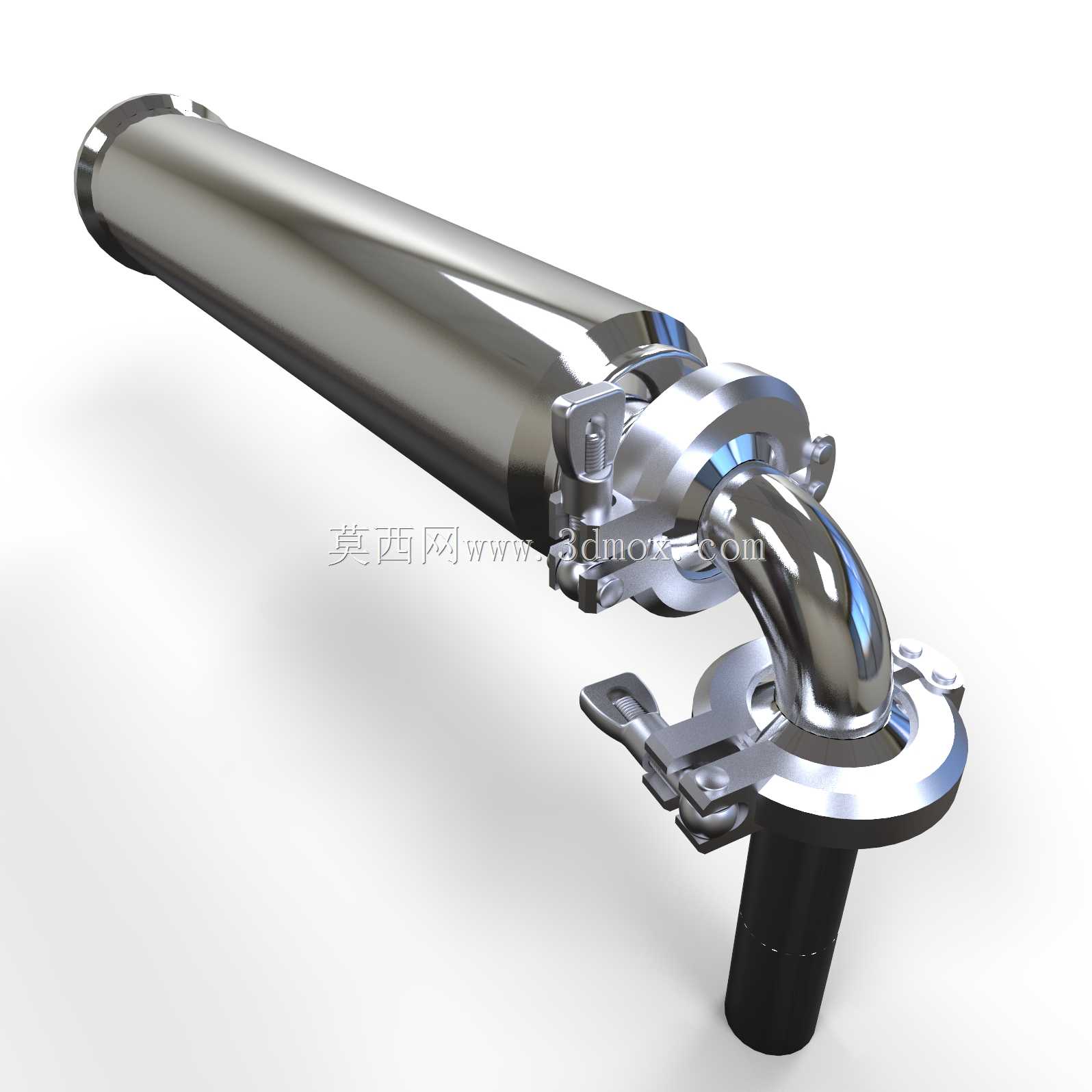

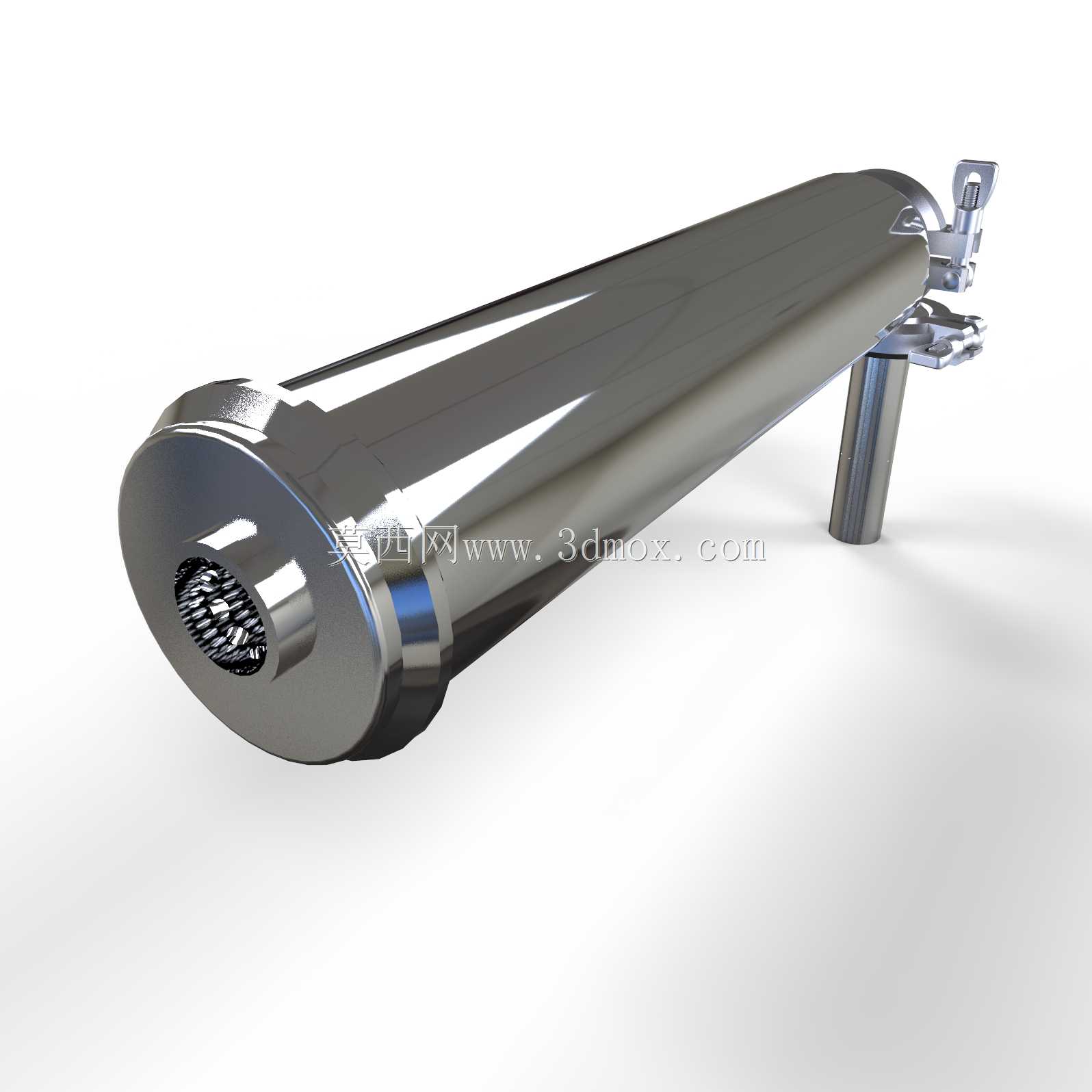

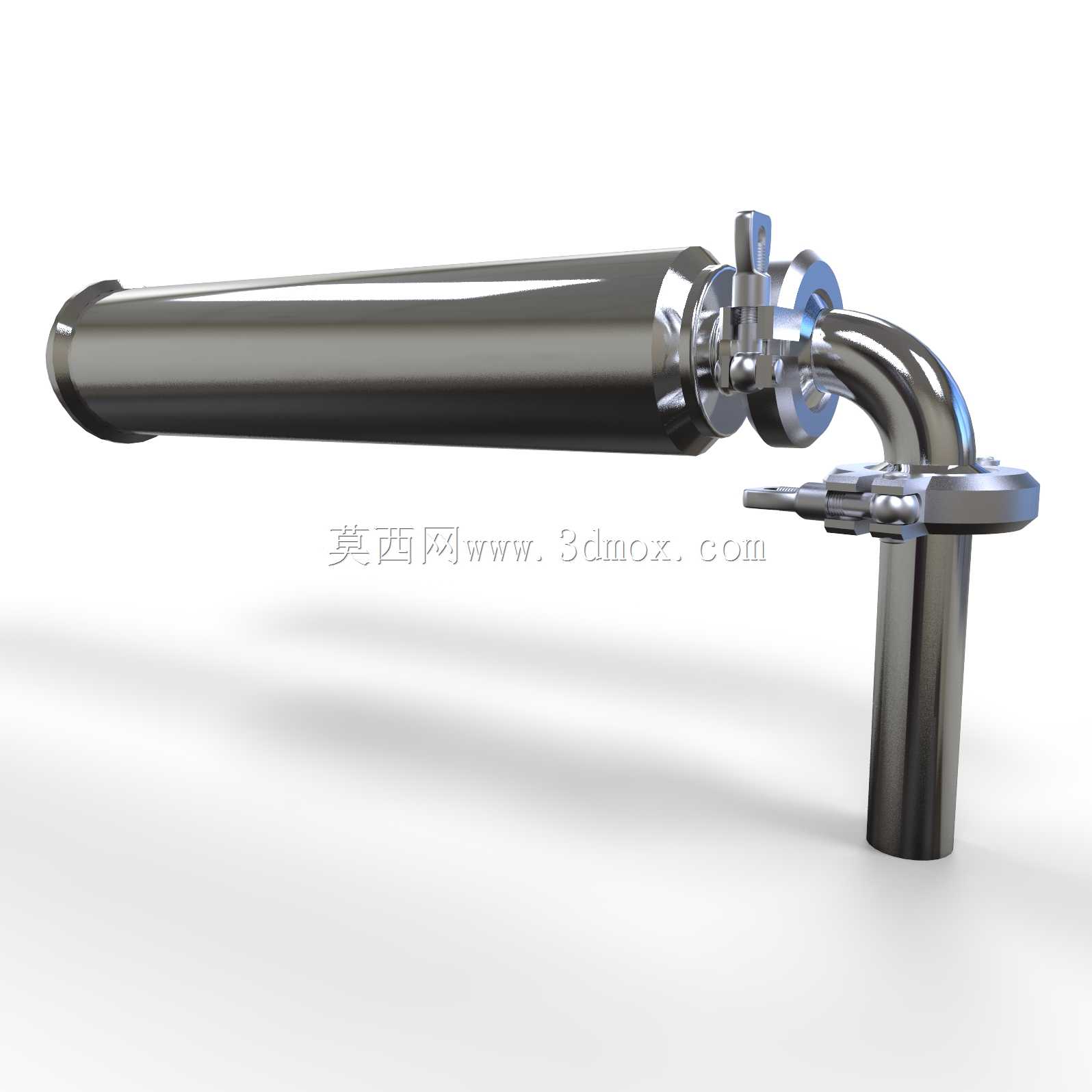

这款直式空气过滤装置主要面向制药、食品加工等对卫生等级有严苛要求的生产场景，作为洁净流体管路系统中的核心净化部件，它承担着拦截压缩空气、工艺气体中悬浮杂质、微小颗粒与污染物的作用，避免不洁气体进入反应罐体、配料容器、灌装设备等核心生产单元，从气源端保障生产过程的物料洁净度，满足医药、食品行业的卫生合规要求。从功能特性来看，该装置采用直通式流道结构，相比角式过滤结构拥有更小的气流阻力，能够在大流量气体输送工况下保持稳定的压损表现，不会因过滤环节造成明显的气源压力衰减，适配连续化生产的长周期供气需求。设备主体选用316L不锈钢材质打造，内外壁均做镜面抛光处理，表面无卫生死角、无残留积液区域，能够耐受生产过程中的高温蒸汽消杀、酸碱清洗液冲刷，长期使用不会出现锈蚀、材质析出等问题，完全符合卫生级生产设备的材质要求。在设计思路上，这款过滤装置采用快装卡箍作为连接结构，摒弃了传统法兰连接需要多组螺栓紧固的繁琐形式，安装时仅需将设备接口与管路端的卡盘对齐，扣合卡箍手柄即可完成密封固定，后期更换滤芯、维护清洁时无需借助专用工具，单人即可快速完成拆装操作，大幅降低生产线的停机维护时长。设备的过滤腔采用流线型过渡设计，进气端与出气端保持同轴直连布局，气流进入腔体后能够均匀穿过滤芯截面，不会出现局部涡流、滤芯单侧负荷过大的问题，既提升了滤芯的有效容尘利用率，也避免了高速气流长期冲刷滤芯局部造成的滤芯破损风险。从安装边界来看，该装置接口采用标准DN25卫生级卡盘尺寸，能够直接与同规格的卫生级管路、弯头、阀门等配件适配，整体直筒式的外形结构占用安装空间较小，既可以水平安装在水平输送管路上，也可以垂直安装在罐体顶部的进气端，安装时仅需预留出卡箍开合的操作空间、以及滤芯拆卸所需的轴向抽出空间即可，无需额外设置复杂的支撑固定结构，适配各类紧凑型洁净管路的布局需求。设备下端设置的快拆端盖结构，能够在不拆卸主体管路连接的情况下直接打开，完成内部滤芯的检查与更换，日常巡检时可以快速判断滤芯的污染状态，及时更换耗材保障过滤精度。
