带传动结构电动割草设备结构设计

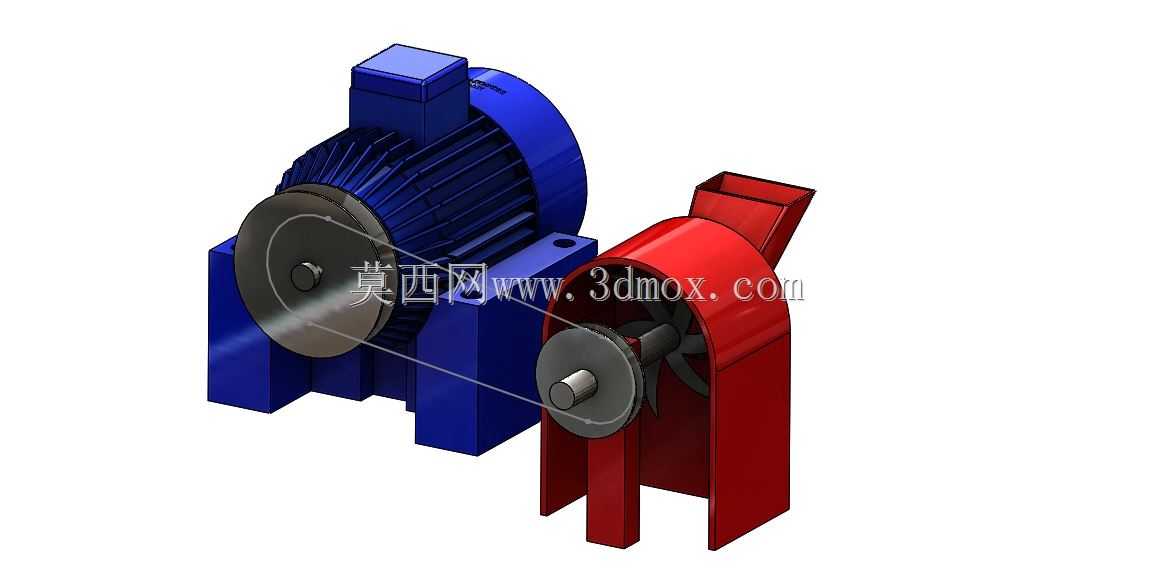

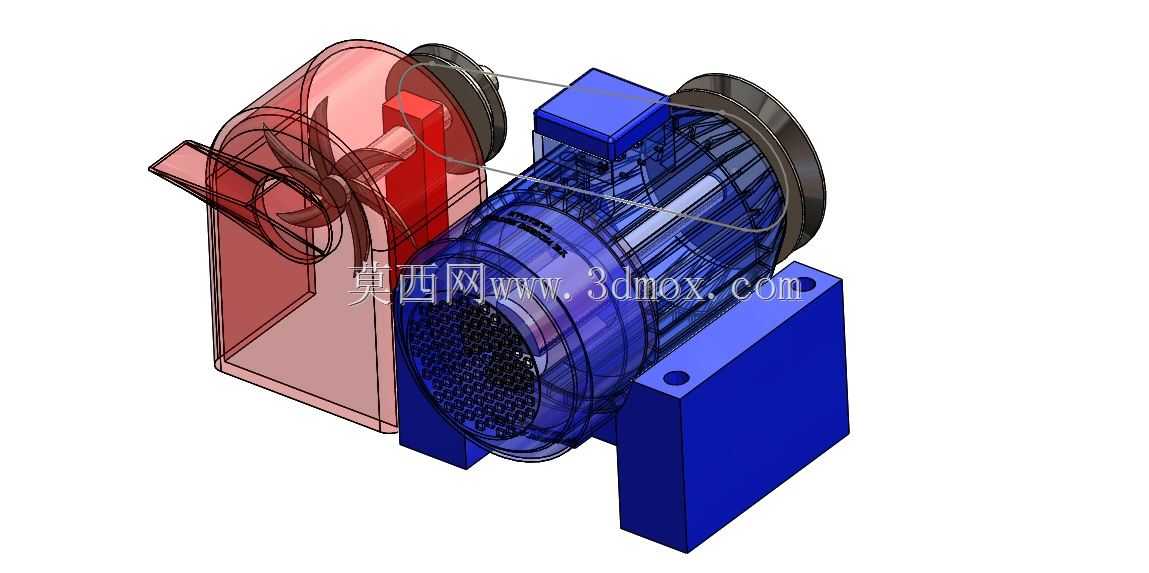

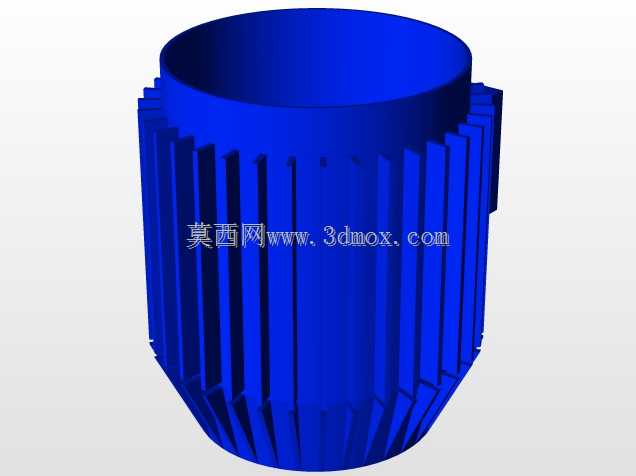

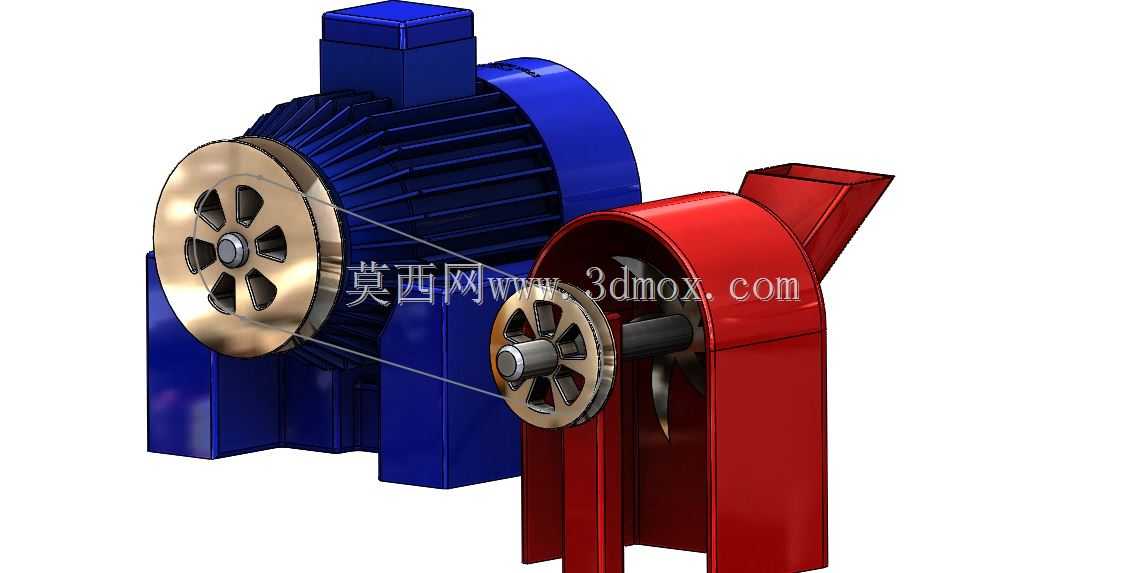

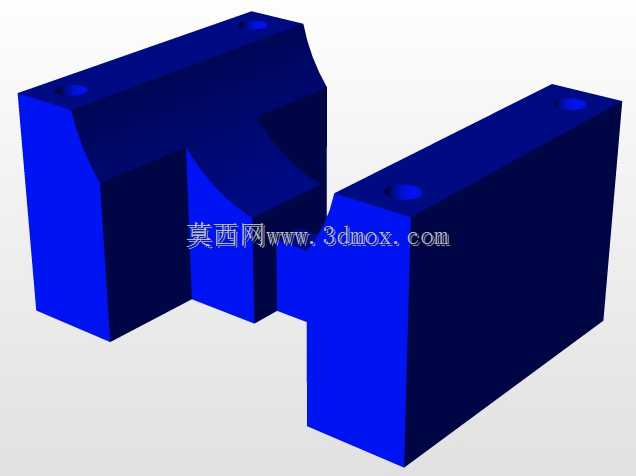

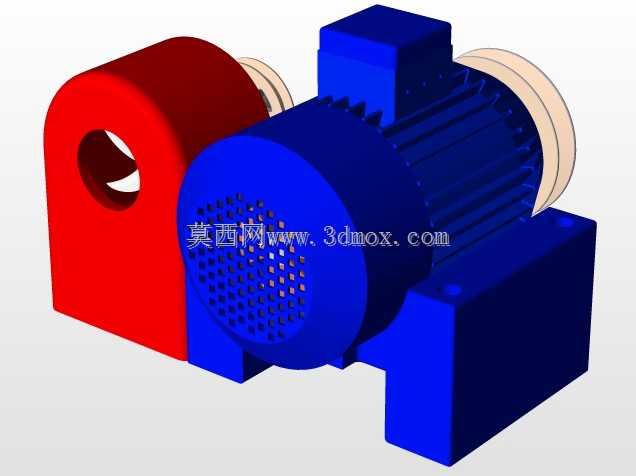

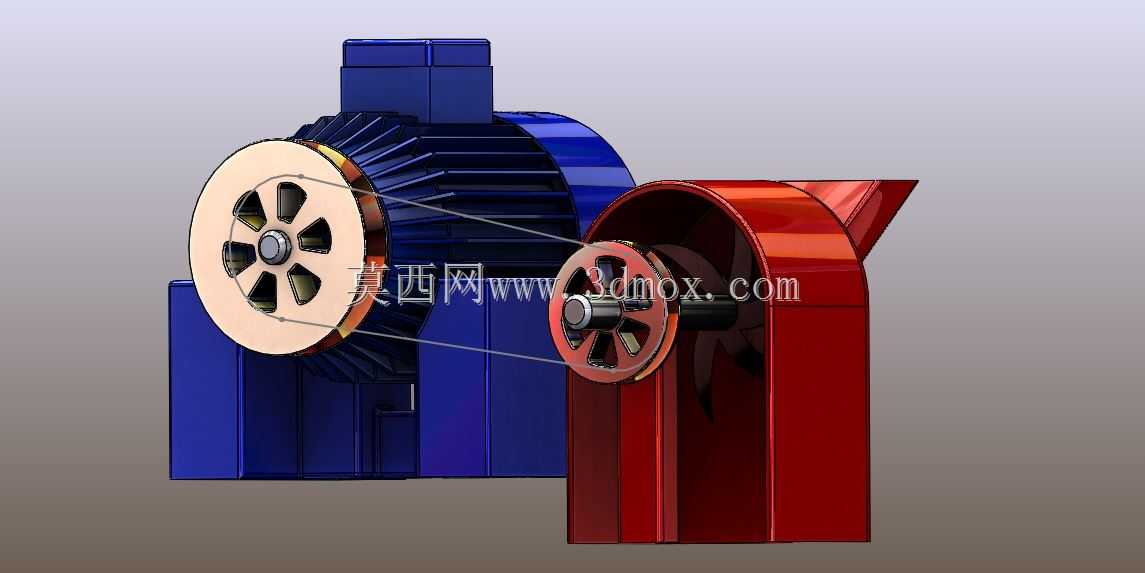

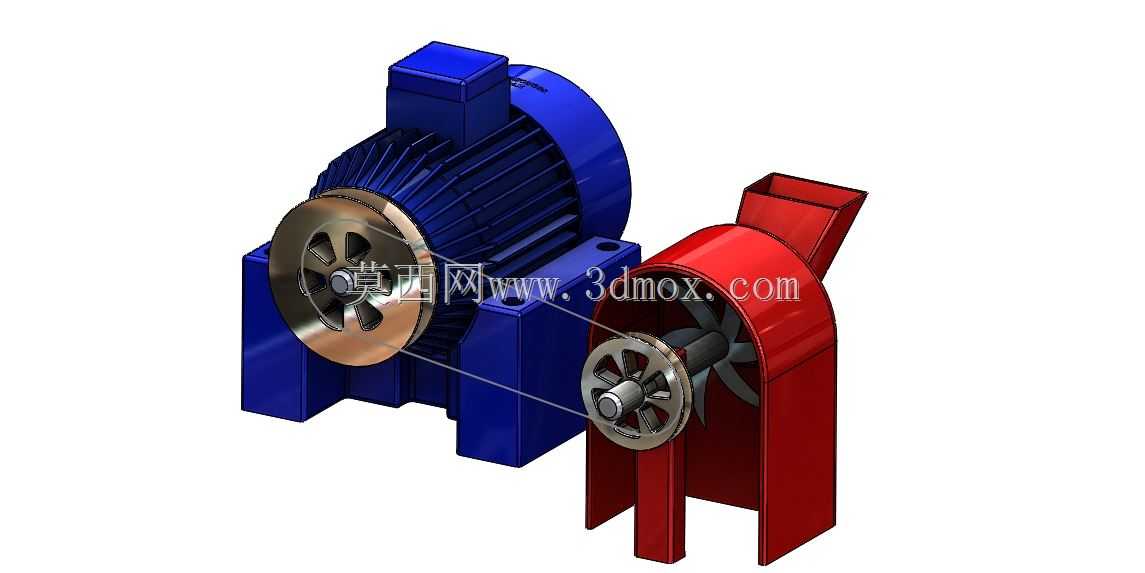

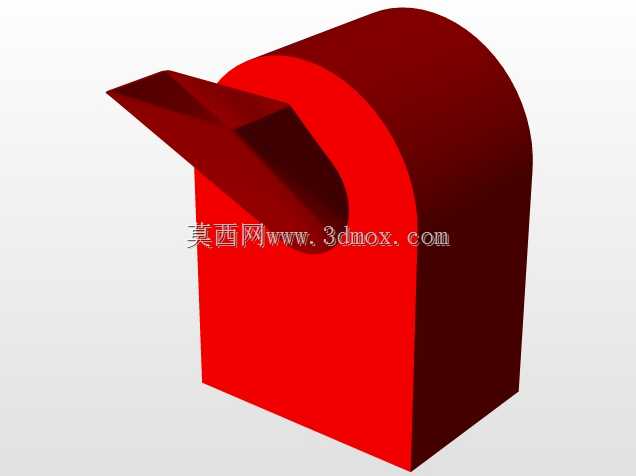

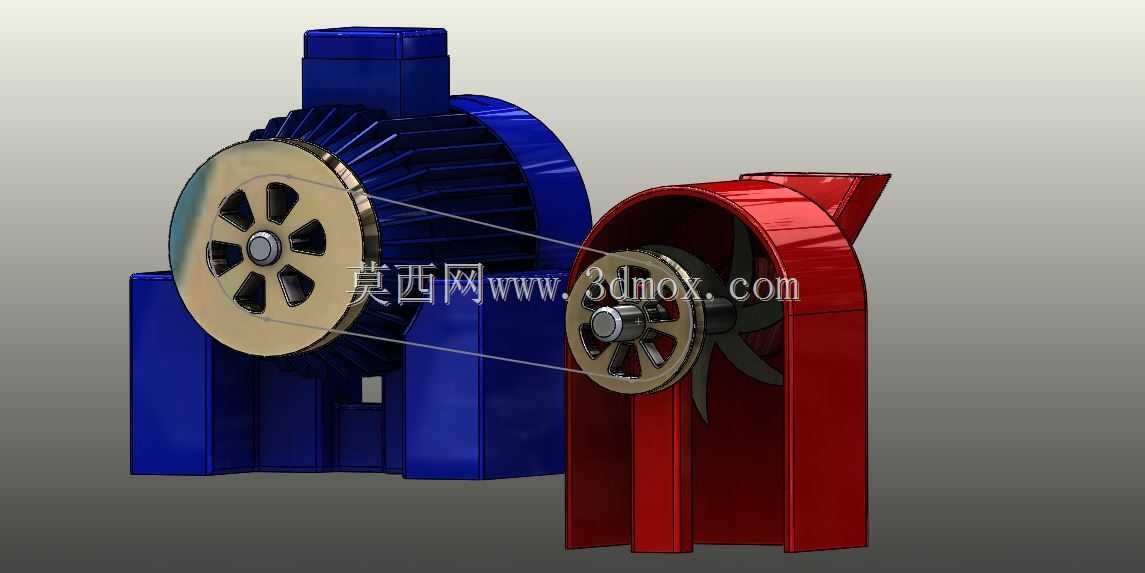

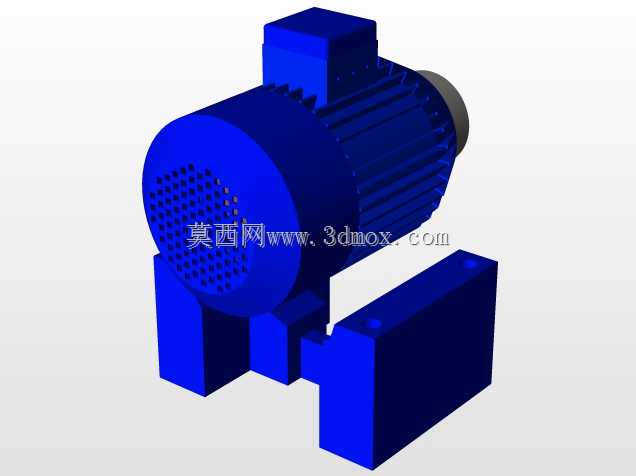

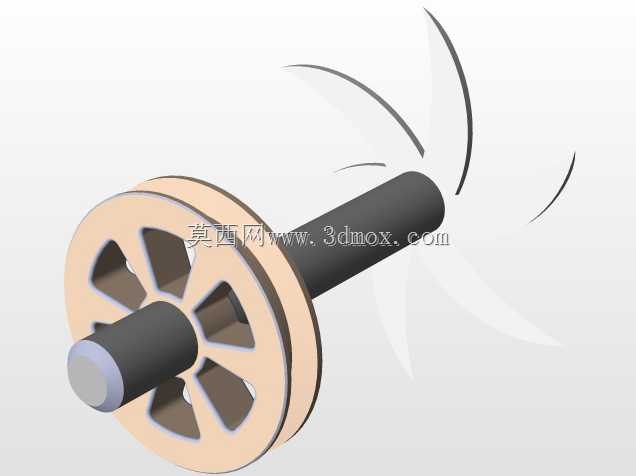

这款带电机的割草设备，主要面向小型农牧场、庭院绿化维护、秸秆青贮预处理等场景，可完成青草切割、作物秸秆切碎、饲草料初步加工等作业，相比传统人力割草工具，能大幅降低作业强度，提升碎草处理效率，适配小范围地块的灵活作业需求，也可作为小型饲草加工点的配套切碎设备使用。设备核心由驱动电机、皮带传动机构、切碎腔室、进料出料结构几部分组成，电机作为动力源输出扭矩，通过皮带轮组将动力传递至切碎腔的刀轴，带动腔室内的旋转刀片高速转动，对送入进料口的物料进行连续切削破碎，处理后的碎料从侧方出料口排出，可直接还田或者收集作为青贮饲料原料。设计过程中重点考虑了传动结构的稳定性与维护便捷性，采用皮带传动而非刚性齿轮传动，一方面可以缓冲电机启动时的冲击载荷，避免刀片卡滞时瞬间过载烧坏电机，另一方面皮带属于易损件，日常更换无需拆解复杂的传动箱体，普通操作人员即可完成维护作业。两个皮带轮的直径经过匹配计算，将电机的高转速转换为刀轴适配的切削转速，既保证刀片有足够的线速度完成物料切割，又避免转速过高导致的刀片过快磨损、设备振动过大的问题。切碎腔采用半包围弧形结构，内壁做了顺滑过渡处理，避免碎料在腔室内堆积卡堵，进料口设计为斜向上的敞口结构，方便操作人员持续送入待处理物料，同时敞口边缘做了安全延伸，避免作业时物料飞溅或者操作人员误触旋转刀片。安装边界上，电机与切碎腔采用分体式共底座安装，底座预留了对应的地脚固定孔位，整体结构紧凑，横向安装尺寸适配小型作业场地的摆放需求，电机与切碎腔的中心距严格匹配皮带的标准长度范围，避免皮带过紧导致的轴承磨损加快，或者过松出现传动打滑丢转的问题。设备的传动部分做了外露可视化的结构设计，方便日常巡检时观察皮带的张紧状态与磨损情况，及时调整张紧度或者更换老化皮带，电机外壳采用散热筋结构，保证长时间连续作业时的散热效果，避免电机过热停机。切碎腔的刀轴两端采用标准轴承座支撑，保证旋转精度，降低运行过程中的径向跳动，减少作业噪音与振动，刀片采用可拆式固定结构，磨损后可以单独更换刀片，无需更换整个刀轴，降低后期使用成本。
