卧式燃油燃气蒸汽锅炉结构设计

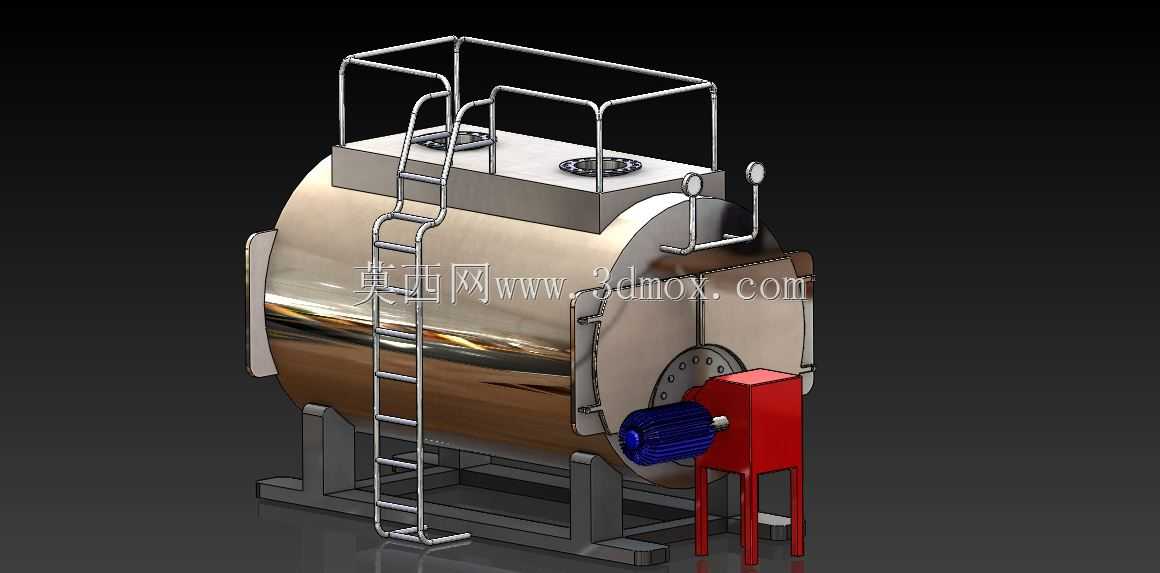

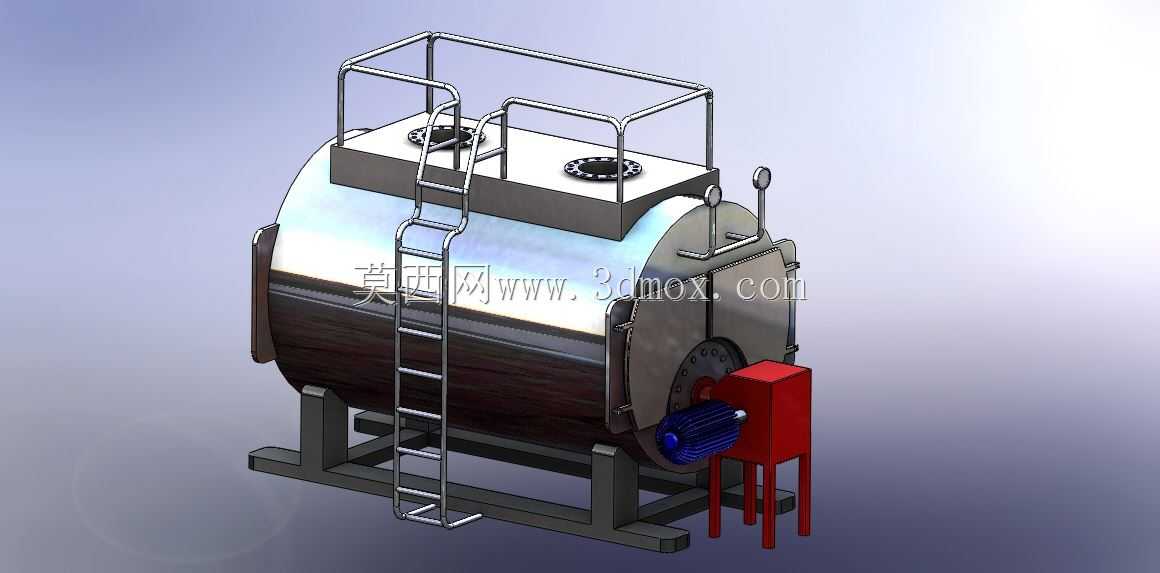

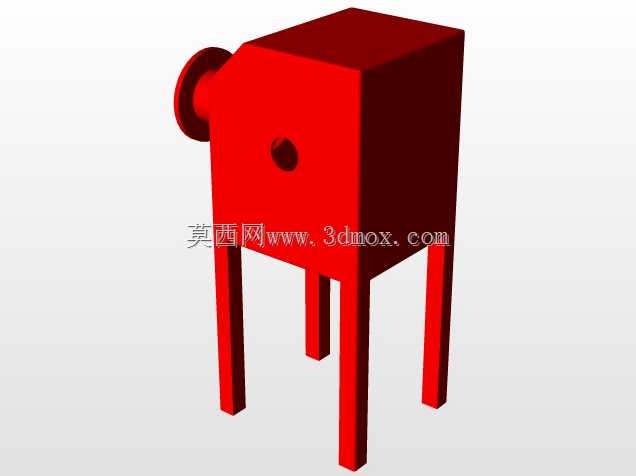

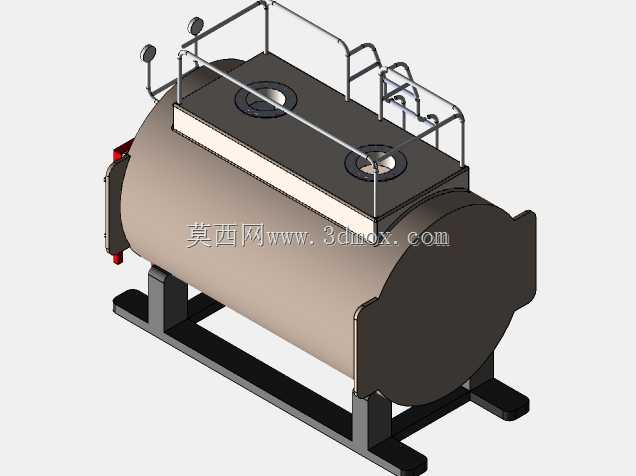

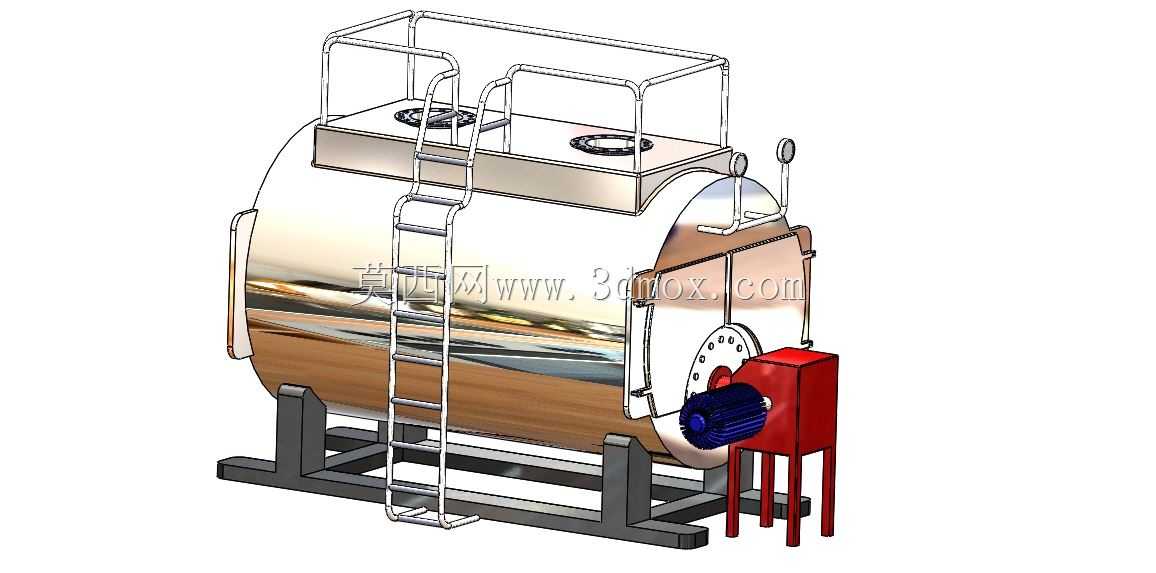

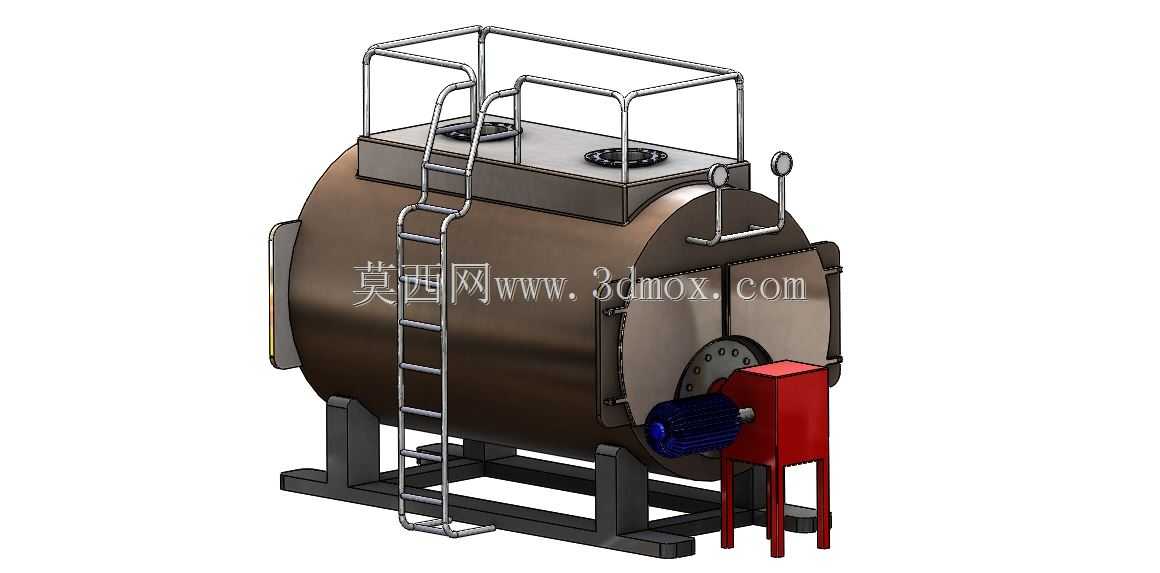

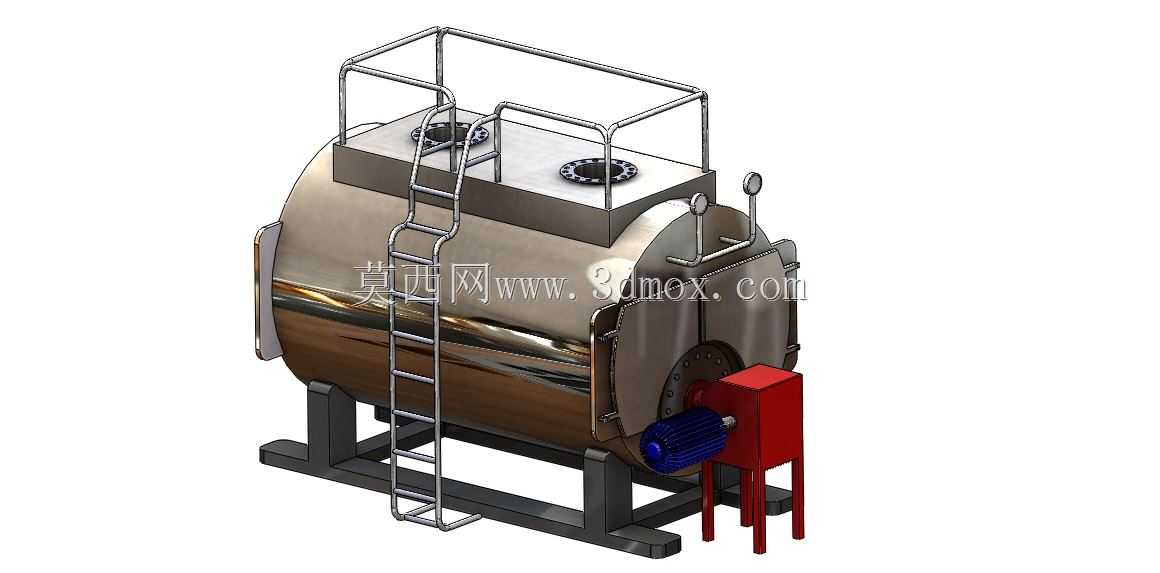

该卧式蒸汽发生锅炉广泛应用于食品加工、纺织印染、医药化工、酒店供热等工业与民用场景，核心用途是持续输出额定压力的饱和蒸汽，满足生产工艺加热、集中供暖、物料蒸煮、灭菌消毒等多场景的蒸汽需求，相比立式锅炉具备更大的水容积与受热面积，蒸汽输出稳定性更强，适配长时间连续运行的生产工况。设备整体采用卧式三回程湿背式结构设计思路，核心承压筒体采用大直径锅壳布局，内部布置烟管管束，高温烟气依次经过炉胆、第一回程烟管、第二回程烟管后从尾部烟道排出，充分延长烟气换热路径，有效降低排烟温度，提升整体热效率。锅筒顶部设置检修人孔与平台爬梯，方便运维人员定期检查内部结垢、烟管腐蚀情况，爬梯采用防滑踏步设计，顶部检修平台设置安全防护栏杆，符合特种设备运维的安全规范要求。设备前端设置燃烧机安装接口，适配燃油、燃气等多种清洁燃料燃烧器，燃烧器旁设置独立的电气控制箱，集成压力控制、水位监测、熄火保护等功能模块，可实现全自动运行，无需专人值守。设备底部采用重型型钢焊接底座，整体重心偏低，运行时振动更小，安装时无需制作复杂的混凝土基础，仅需平整硬化地面即可完成就位，大幅降低现场安装的土建成本。外形设计上充分考虑运输与安装边界，整体直径与长度适配常规货运车辆的运输尺寸，顶部平台高度满足常规锅炉房的层高要求，侧面预留的阀门仪表接口位置统一，方便现场对接蒸汽管道、给水管道、排污管道与烟道，设备侧面设置的水位计、压力表接口朝向运维通道，方便日常巡检时读取运行参数。尾部烟箱采用可拆卸式结构，方便后期清理烟管积灰，提升设备维护便捷性，整体结构紧凑，占地面积小，适配中小型生产企业的锅炉房布置需求，在保证蒸汽输出能力的前提下，尽可能压缩设备整体尺寸，降低用户的场地使用成本。
