洗衣机直驱驱动电机结构设计

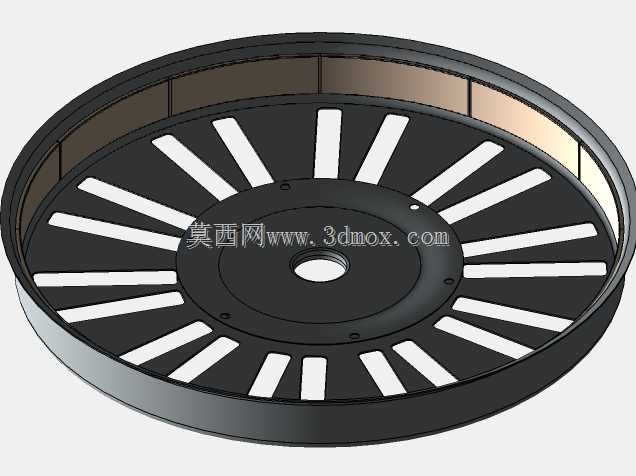

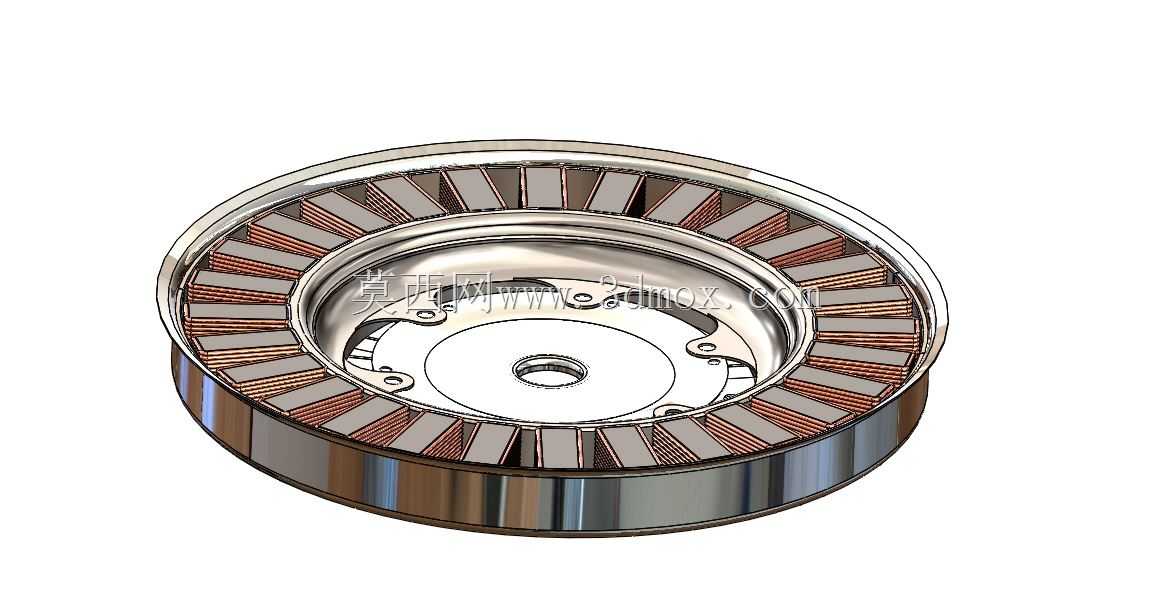

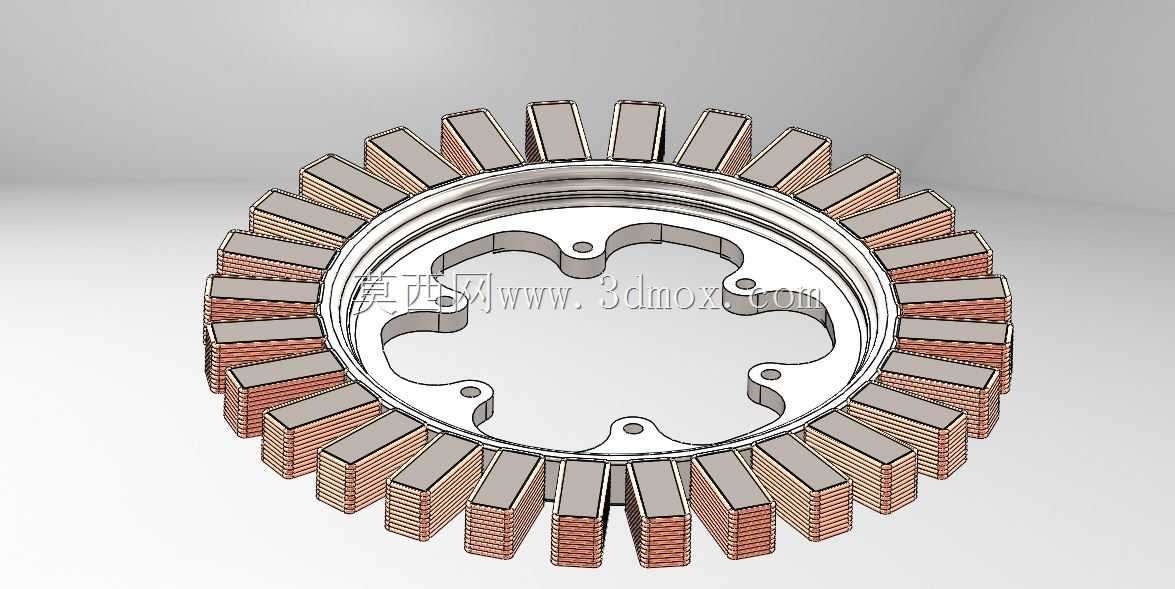

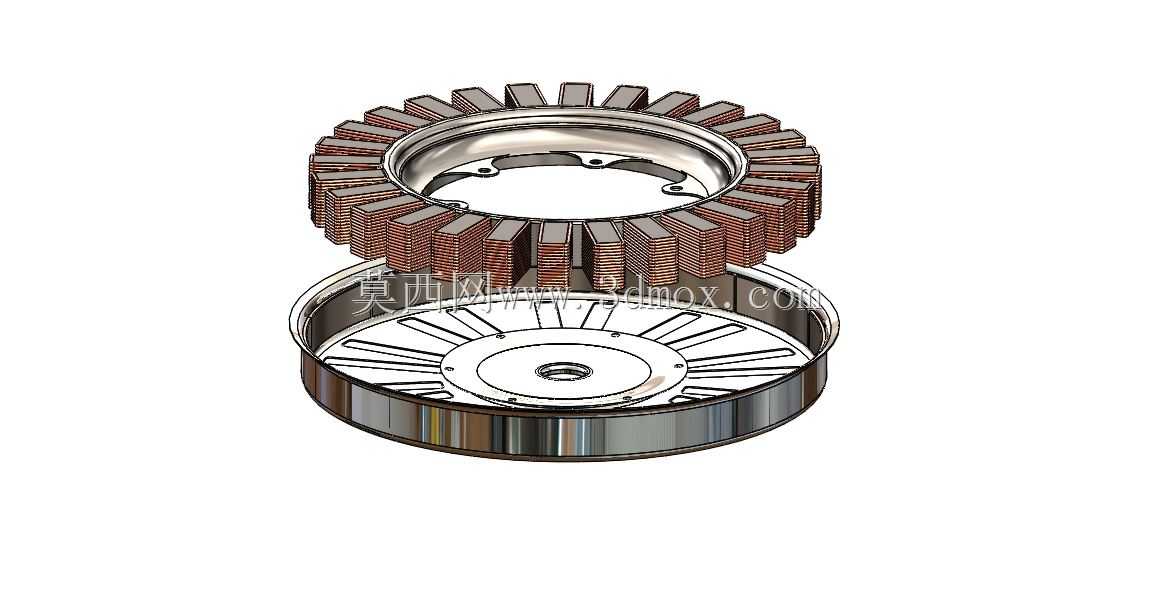

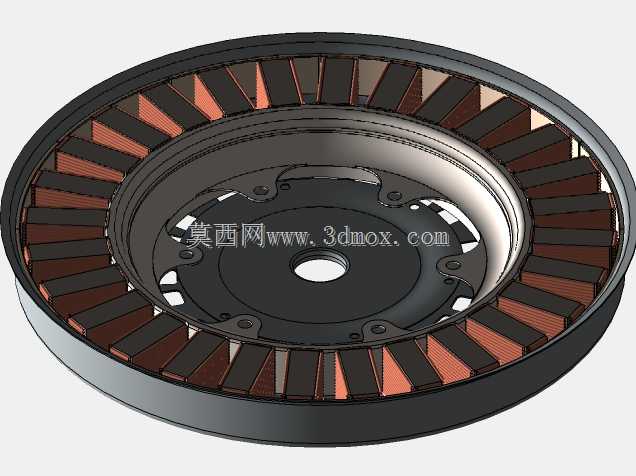

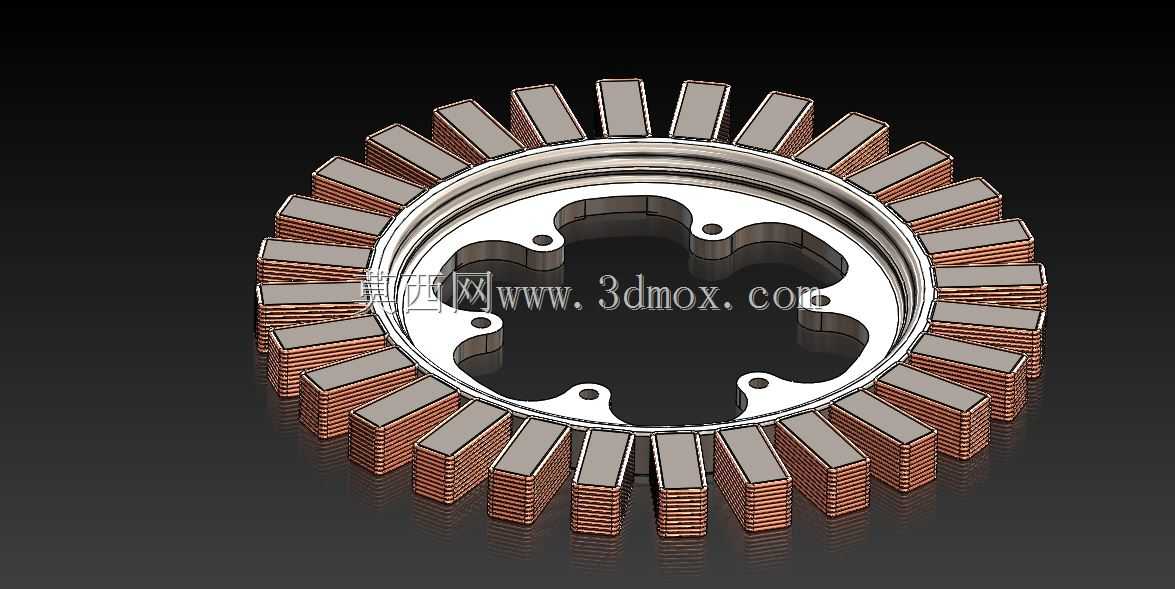

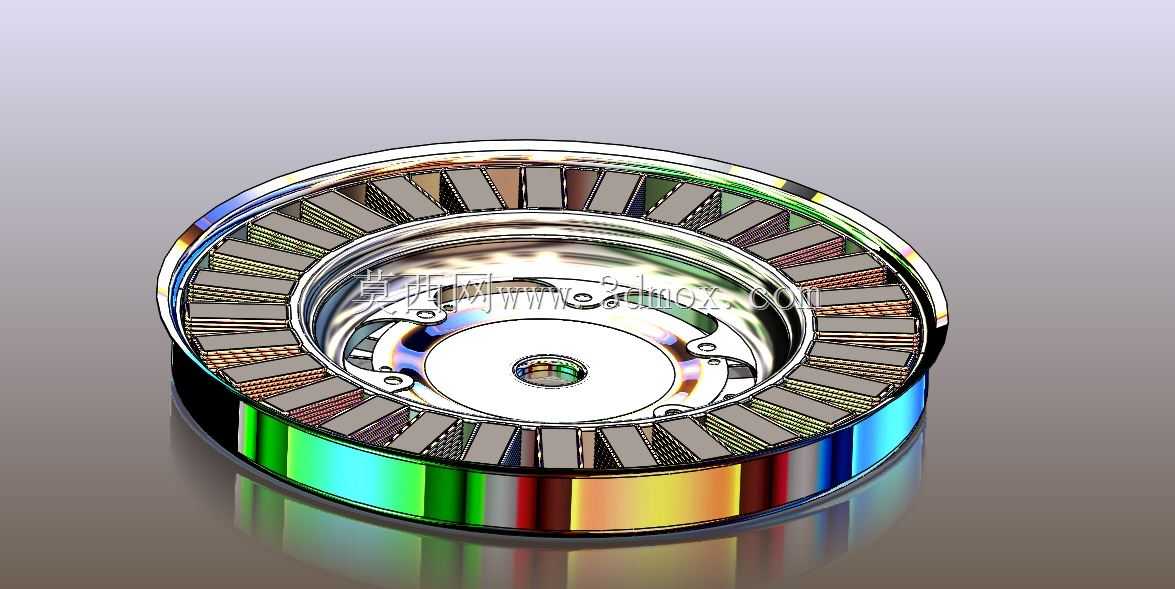

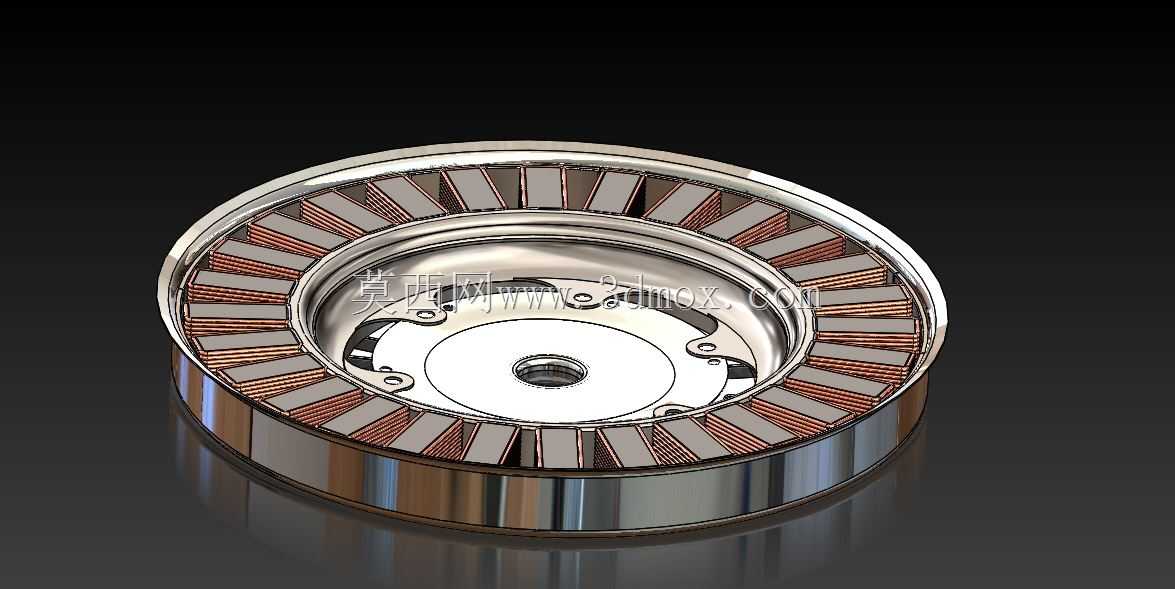

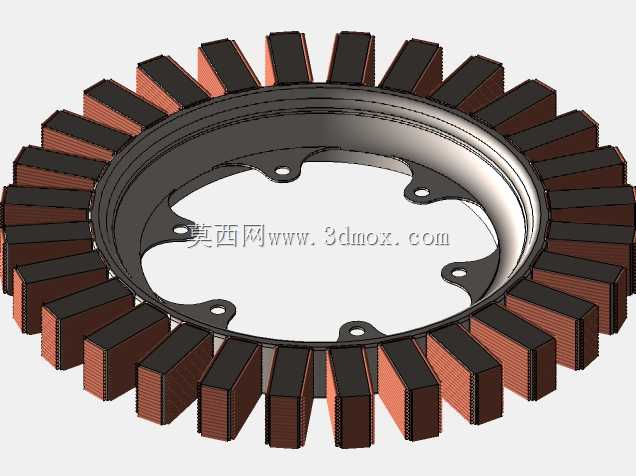

这款直驱驱动电机主要面向家用波轮、滚筒洗衣机的动力传动场景，区别于传统带减速离合器、皮带传动的洗衣机电机构型，它可直接与洗衣机内筒传动端连接，省去了中间传动环节的动力损耗，既能够降低整机运行过程中的振动与工作噪音，也能提升动力传递效率，减少长期使用过程中皮带磨损、离合器故障带来的售后维护成本，除了作为洗衣机核心驱动部件使用外，该构型的直驱电机也可适配小型低速发电场景，作为发电组件完成机械能到电能的转换。从功能特性来看，这款直驱电机采用外转子盘式结构设计，定子绕组沿圆周方向均匀排布，转子内置永磁磁钢，能够在低速运转时输出足够大的扭矩，匹配洗衣机洗涤过程中正反转频繁切换、不同洗涤节拍下的扭矩输出需求，同时在脱水阶段高转速运转时保持足够的运行稳定性，避免因动平衡偏差带来的整机晃动问题。在设计思路上，整体结构采用扁平化盘式布局，充分利用洗衣机内筒与外桶之间的环形安装空间，将定子固定端与外桶支架连接，转子输出端直接与内筒法兰盘装配，省去了传统电机需要预留的皮带传动、减速机构安装空间，能够帮助整机优化内部空间利用率，为大容量内筒设计留出更多余量；定子绕组排布经过优化，有效降低齿槽转矩带来的运转卡顿感，提升电机运转平顺性，端盖部位的安装孔位采用对称式布局，适配不同容量段洗衣机的安装基准，减少不同平台产品的适配改造成本。从安装边界来看，整体为圆盘式构型，径向尺寸匹配常规家用洗衣机内筒的安装直径范围，轴向厚度控制在较薄的区间内，不会过度占用洗衣机桶组的轴向空间，安装定位孔采用圆周均布设计，与洗衣机内筒法兰的安装基准完全匹配，中心轴孔与定位台阶的公差配合经过优化，能够保证装配后转子与定子的同轴度，避免运转过程中出现扫膛问题，外壳结构做了适配潮湿环境的防护设计，能够适应洗衣机内部高湿度的工作环境，延长部件的使用寿命。
