金属质感凸轮泵核心传动结构设计

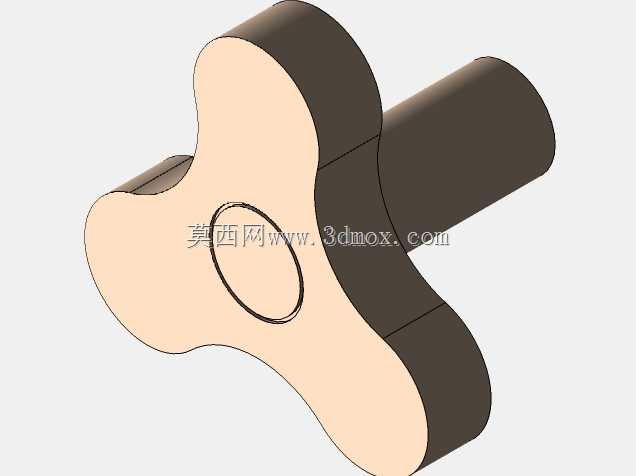

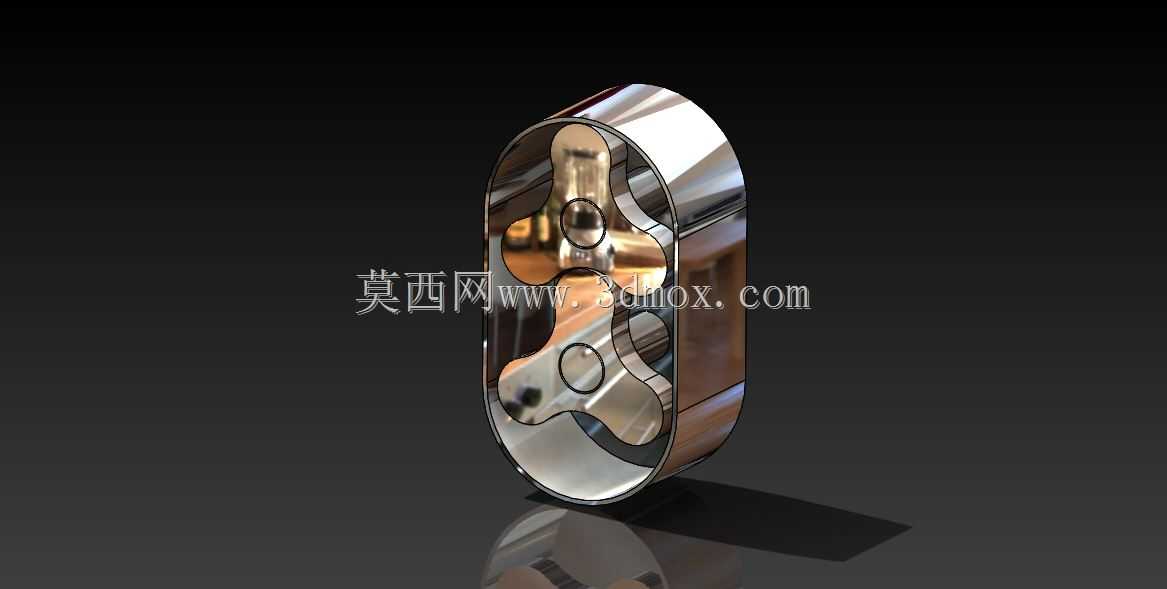

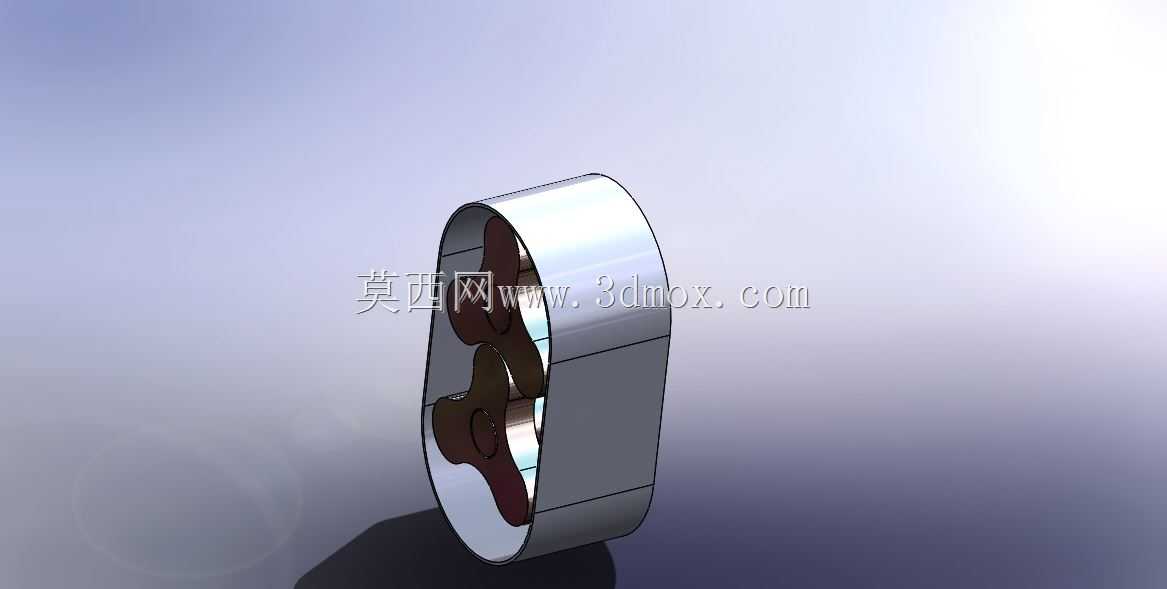

该凸轮泵核心传动结构主要面向小流量高压力的流体输送场景，可适配洁净流体、轻度粘性介质的输送需求，常见应用于精细化工原料加注、食品级流体定量输送、小型液压系统动力供给、实验室精密流体循环等工况，能够在低转速运行状态下保持稳定的输出流量，避免输送过程中对介质产生过度剪切破坏，适配对介质完整性要求较高的输送作业。从实际用途来看，该结构是凸轮泵实现容积变化输送流体的核心执行部件，通过共轭凸轮的同步反向转动，在泵腔内部形成周期性变化的密闭容腔，完成介质的吸入与增压排出过程，相比传统叶轮式泵体，该结构无叶轮剪切结构，输送过程中介质脉动更小，运行噪音更低，同时具备较强的自吸能力，无需提前灌泵即可启动作业。在功能特性层面，该传动结构采用对称式双凸轮布局，两个凸轮型线经过共轭拟合设计，转动过程中凸轮之间、凸轮与泵腔内壁之间保持恒定的微小间隙，既避免运动干涉又能减少内部泄漏，提升容积效率；整体结构采用一体化成型的转子支撑设计，凸轮与转轴的配合面经过同轴度优化，运行过程中径向跳动量控制在极小范围内，可有效降低运转过程中的振动与磨损，延长部件使用寿命。设计思路上，该结构优先考虑装配便捷性与运行可靠性，整体分为两个层级的装配单元，第一单元为凸轮转子与同步传动组件的预装模块，第二单元为泵腔壳体与端盖的密封配合模块，两个单元可独立完成预装后再进行总装，降低总装难度，同时预留了与驱动电机的标准连接接口，可直接适配常规规格的驱动电机，快速组装为完整的凸轮泵整机，无需额外定制连接转接件。外形尺寸与安装边界方面，该核心结构整体采用长圆形截面的紧凑布局，轴向厚度较薄，可适配小安装空间的集成需求，安装定位基准设置在壳体两端的连接法兰面上，法兰面预留均匀分布的连接孔位，可直接与标准泵体管路、驱动端支架进行对接，安装过程中无需额外调整同轴度，连接后即可保证传动精度；结构的进出介质通道与壳体一体化设计，通道内壁做顺滑过渡处理，减少介质流动阻力，避免介质在腔体内残留堆积，适配需要定期清洁的应用场景。
