蒸汽管路冷凝水排放集成阀组结构

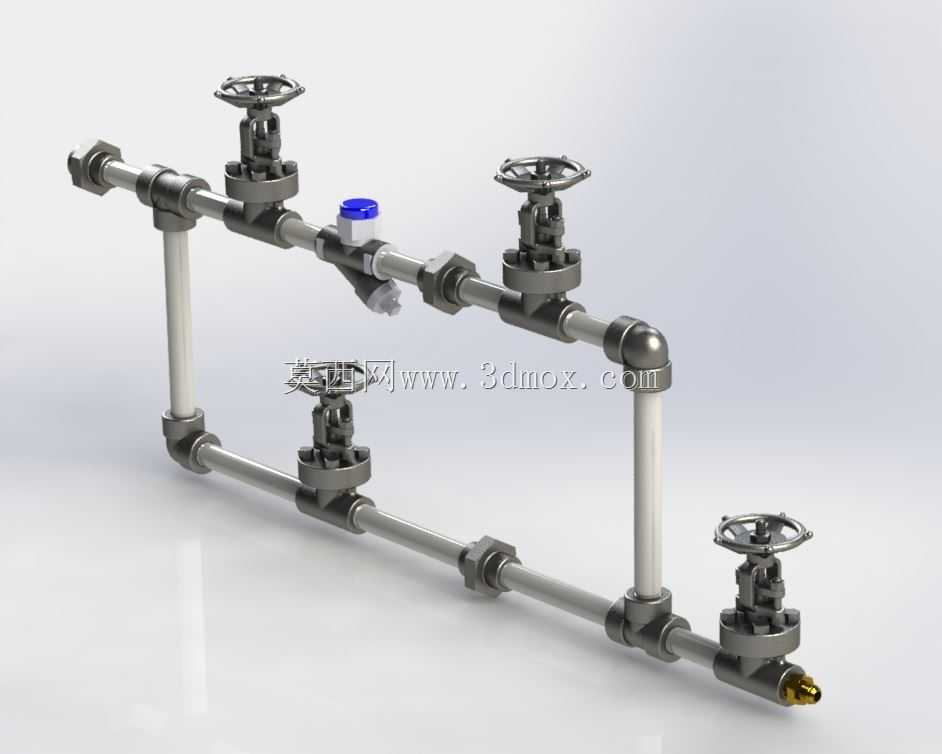

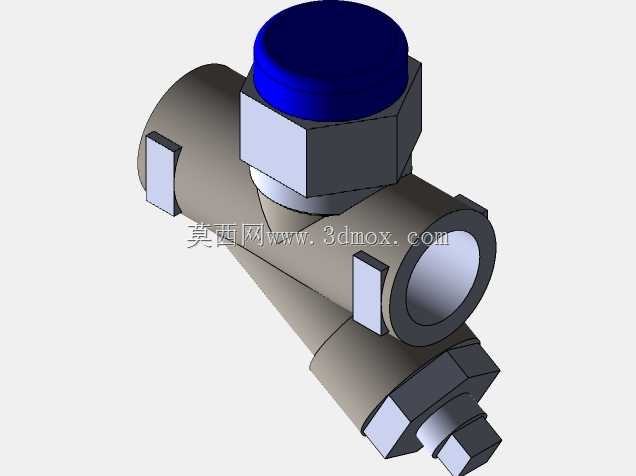

该阀组结构主要应用于工业蒸汽输送系统的末端及低位管段，承担蒸汽输送过程中产生的冷凝水及时排放、避免管路水击、保障蒸汽输送效率与管路运行安全的核心作用，常见于化工生产车间蒸汽供热管网、食品加工蒸汽杀菌管路、制药行业纯蒸汽输送系统、集中供暖蒸汽主管网等需要稳定输送饱和蒸汽的场景，可有效避免冷凝水积存导致的管路振动、阀门冲蚀、换热效率下降等常见运行问题。整套阀组采用上下双平行主管搭配竖向连通支管的框架式布局，主管道采用标准等径直管段搭配90度弯头实现走向规整，所有阀门均采用手轮式截止阀结构，可分别实现管路截断、旁通调节、排水通路启闭的独立控制，其中带蓝色标识帽的部件为疏水单元，可自动识别管路内的汽液两相状态，在阻挡蒸汽外泄的同时持续将积存的冷凝水排出管路，末端带尖嘴结构的排污阀可用于管路初次投用阶段的杂质吹扫与定期排污作业。设计过程中充分考虑现场安装的操作便利性，所有手轮操作端均朝向管路外侧预留足够操作空间，避免相邻部件干涉手动操作行程，管路接口均采用标准管螺纹连接形式，可直接对接同公称通径的现有工业蒸汽管路，无需额外加工转换接头；竖向支管的长度设置匹配常规管路架空安装的操作高度，无需登高即可完成所有阀门的启闭操作与日常巡检。整套阀组的安装边界预留了足够的管路保温层包覆空间，适配常规岩棉、硅酸铝等保温材料的施工厚度，所有过流部件的通径尺寸匹配常规低压蒸汽管路的流量需求，可满足单条支路每小时数百公斤冷凝水的排放能力，阀组整体采用模块化集成设计，可在工厂预组装完成后整体运输至现场直接安装，大幅减少现场焊接、配管的施工工作量，降低现场安装的施工误差与密封点泄漏风险。
