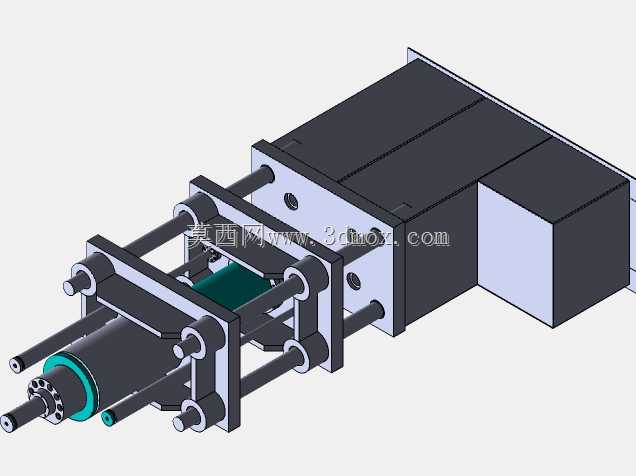

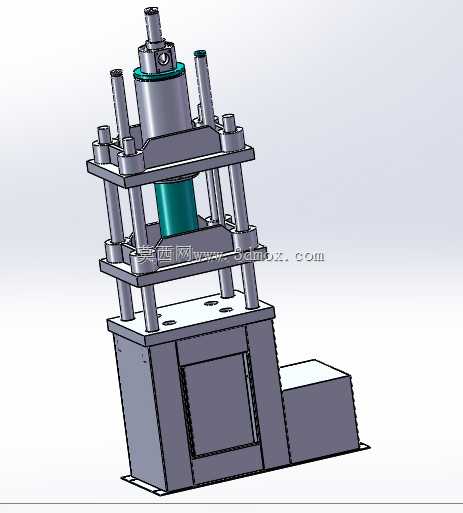

四柱立式液压压力机三维结构设计

这款四柱立式液压压力机，主要面向金属冲压成型、零部件压装、非金属材料压制等工业生产场景，在五金加工、汽配制造、家电零部件生产、橡塑制品成型等领域都有广泛应用，可完成板材冲裁、零件压合、粉末压制成型、轴类零件校直等多类加工作业，能适配中小批量生产车间的多工序加工需求，也可嵌入自动化生产线作为压装工位核心设备使用。设备采用经典的三梁四柱结构布局，上下横梁与活动滑块通过四根高精度导向立柱连接，导向精度高、抗偏载能力强，可保证压制过程中滑块运行平稳，避免因受力偏移导致的工件加工精度不足、模具损耗过快等问题。主油缸竖直安装在上横梁中心位置，缸体采用高强度铸钢材质设计，活塞杆表面做硬铬镀层处理，耐磨性能优异，可长时间承受高频次的往复加压作业，油缸输出压力平稳，可根据不同加工工艺需求调整输出压力与下压行程，适配不同材质、不同工艺的加工要求。下部机身采用整体焊接箱式结构，内部做加强筋布局设计，刚性充足，可承受大吨位压制时的反向冲击力，机身侧面预留液压站安装位，将动力单元与主机集成布置，减少设备整体占地面积，同时缩短液压油路长度，降低油压传输过程中的压力损耗，提升设备响应速度。活动滑块上设置有标准模具安装接口，可快速更换不同功能的模具，切换压装、冲压、成型等不同作业模式，工作台面预留T型槽，方便不同规格的下模快速定位装夹，降低换模调试的时间成本。设计过程中充分考虑设备的安装边界与操作空间，四柱导向结构的对称布局让设备重心始终落在机身中心位置，安装时仅需平整硬化地面即可完成固定，无需额外做复杂的地基预埋，适合车间内灵活调整工位布置。设备操作侧预留充足的上下料空间，可适配人工上下料的单机作业模式，也可搭配机械手完成自动上下料的连线生产，机身的安全防护预留位可加装光电保护装置、安全防护栏等配件，满足安全生产的规范要求。液压管路采用分层布置设计，将高压管路与回油管路分开排布，既方便日常维护检修，也能避免管路之间的摩擦损耗，延长液压系统的使用寿命，整体结构紧凑，在保证压制行程、开口高度满足常规加工需求的前提下，尽可能压缩设备整体高度，适配常规厂房的层高安装要求。
