气动式双桨叶罐用搅拌装置结构设计

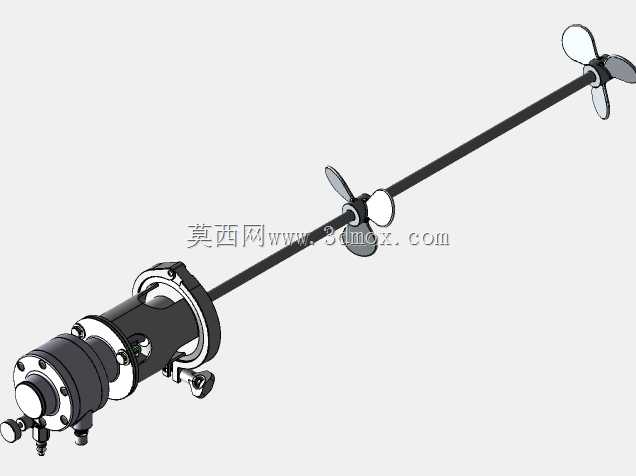

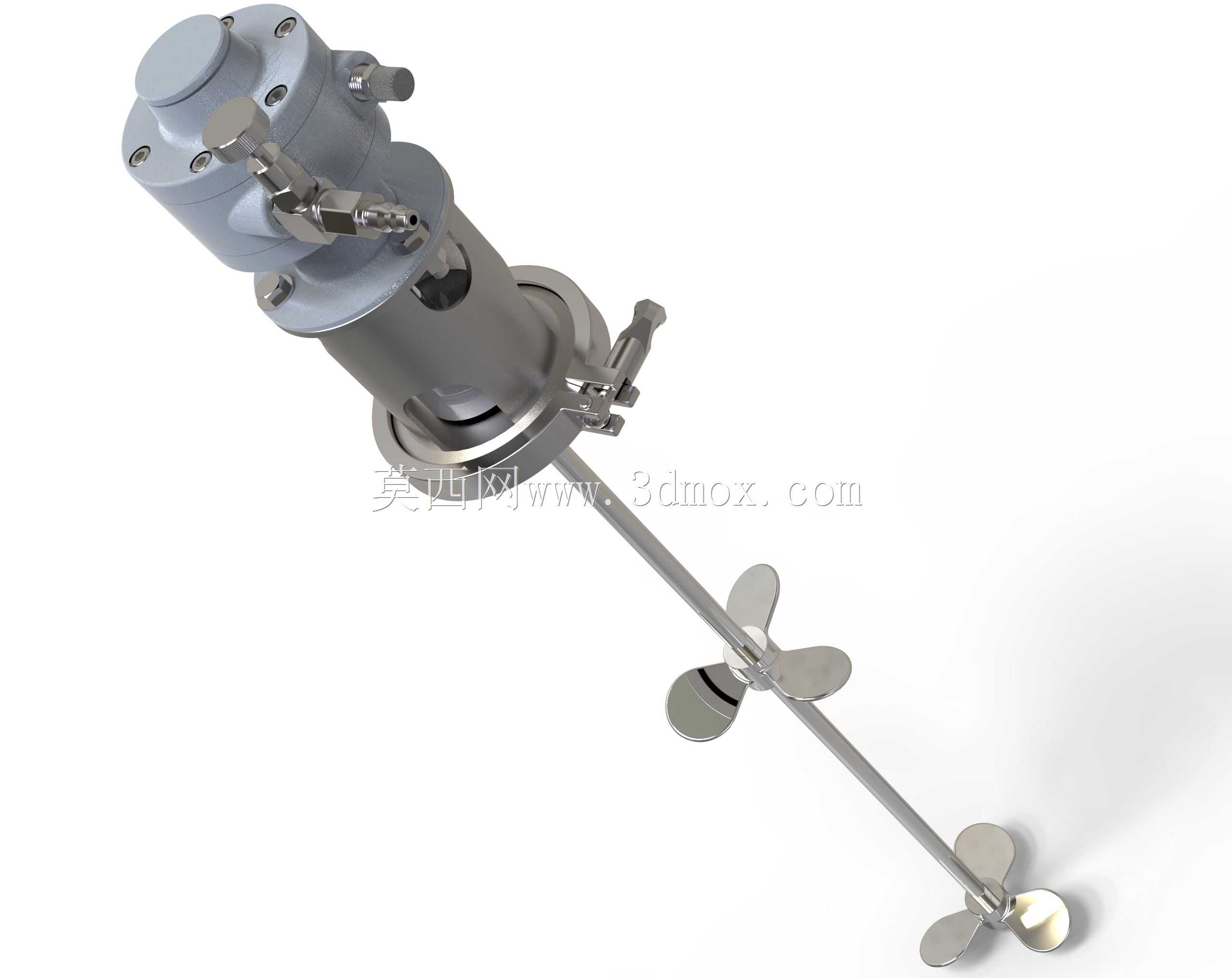

这款气动驱动的搅拌装置主要面向中小容积常压罐体的流体混合作业场景，常见于精细化工配料、食品饮料调配、日化制剂混匀、小型反应工序配套等领域，尤其适配需要防爆作业的工况环境，依靠压缩空气作为动力源，可规避电动设备在易燃易爆场景下的电火花风险，适配无稳定电力供应或对用电安全有严苛要求的生产现场。设备整体采用立式同轴布局，上部为气动动力驱动头，集成了进气调节、消音降噪、转速适配的结构模块，下部延伸出长轴搅拌杆，沿杆身上下布置两组四叶螺旋桨式搅拌桨叶，作业时可在罐内形成上下循环的流场，避免单桨叶搅拌时出现的罐底物料沉积、上层液体混匀不足的问题，相比单桨结构，双桨布局可覆盖更大的罐体纵深范围，适配不同液位高度的混合需求，对低粘度到中等粘度的流体均有较好的混匀效果。在安装结构设计上，驱动头下部采用快装式三夹钳固定结构，可直接适配标准口径的罐体法兰口，安装时无需额外焊接固定支座，通过快装卡箍即可完成设备与罐体的密封连接，拆装便捷，便于后续设备维护与罐体清洁，夹钳结构自带密封压紧余量，可保证搅拌作业时罐内介质无泄漏，适配常压密封罐体的使用要求。驱动头侧部集成了调节阀与消音器模块，调节阀可实时调整进气压力与流量，实现搅拌转速的无级调节，操作人员可根据物料粘度、混合工艺要求灵活调整搅拌强度，避免转速过高导致的物料飞溅或转速不足导致的混匀效率低下；消音器模块可大幅降低压缩空气排气时产生的噪音，改善生产现场的作业环境，符合工业作业场所的噪音管控要求。搅拌杆采用同轴直连设计，动力传递损耗小，桨叶与杆身采用可拆卸式连接结构，可根据实际罐体深度、物料特性更换不同直径或形式的桨叶，拓展设备的适用范围。整体外形紧凑，驱动头直径适配常规快装罐口尺寸，长杆长度可匹配常见的中小容积罐体高度，安装后不会额外占用罐体周边过多操作空间，设备外露部件均采用圆弧过渡设计，无尖锐凸起，避免安装与操作过程中的磕碰风险，整体结构兼顾了实用性、安全性与维护便捷性，可满足多场景下的小批量流体混匀作业需求。
