重型自卸运输拖车货厢及底盘结构设计

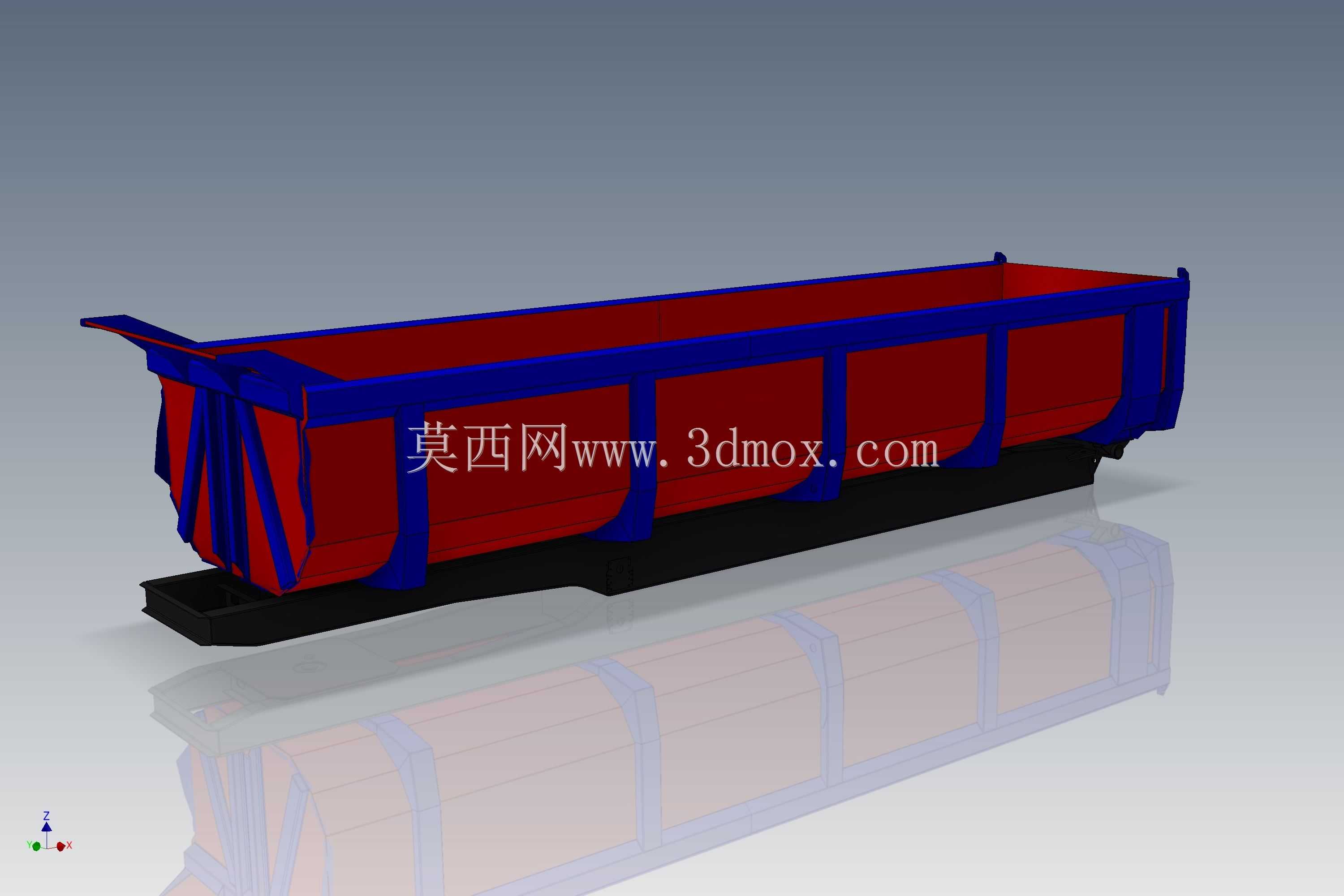

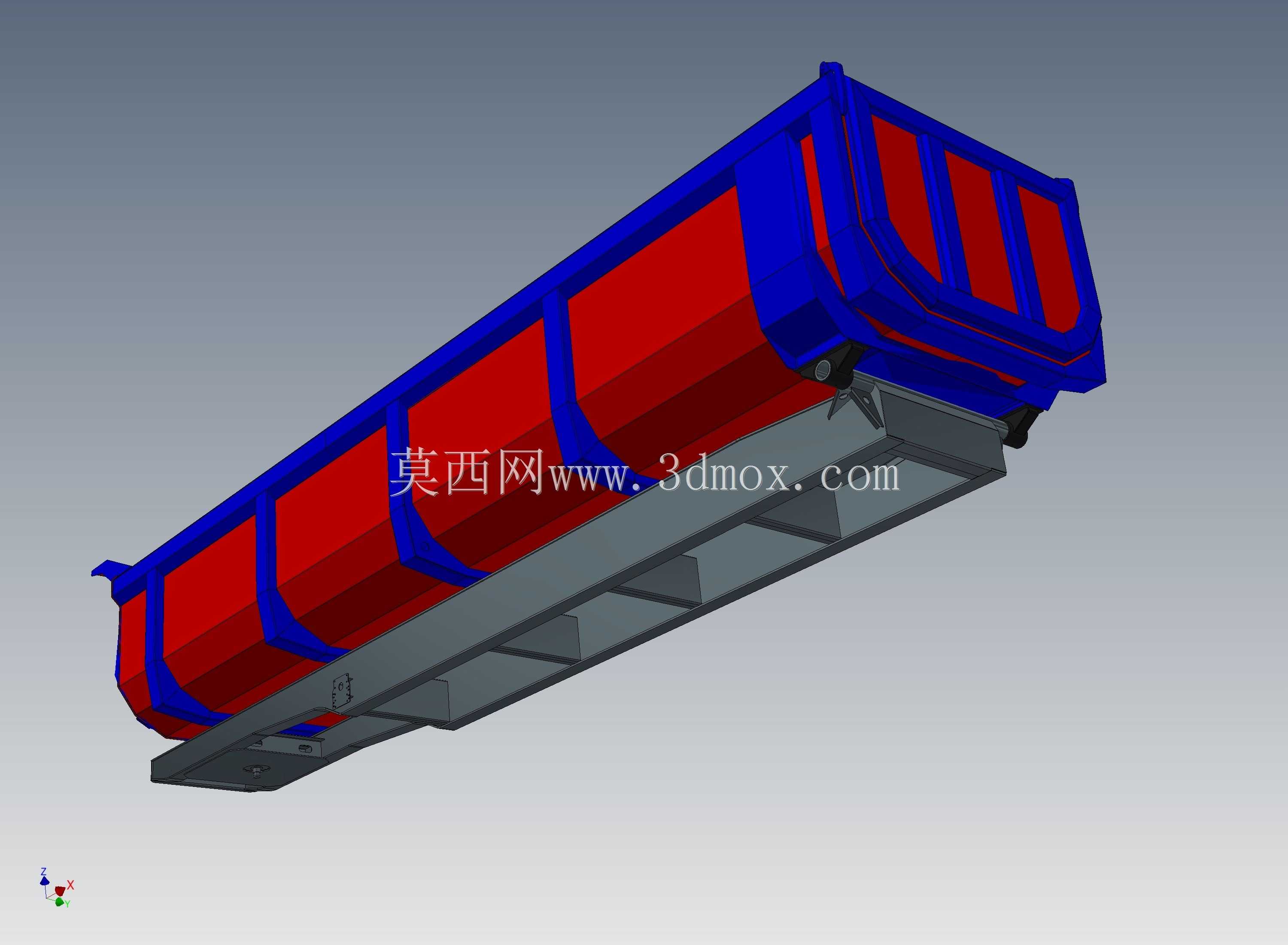

这款重型自卸拖车主要面向矿山物料转运、基建工程土石方运输、大宗散货厂区倒运等重载作业场景，是衔接采掘现场与物料集散点、施工标段与弃土/受料场地的核心运输承载装备，可匹配大马力牵引车头完成长距离、大载重的散状物料运输任务，也可在厂区内部配合装载机完成矿石、砂石、渣土、建筑废料等物料的短驳转运，适配非铺装路面、矿区临时道路等复杂通行环境，解决普通栏板拖车无法自主卸料、重载工况下结构易变形的痛点。该产品核心功能为承载散装物料并依托液压举升机构完成自动卸料作业，无需额外配备人工或装载机进行清厢作业，大幅提升散料转运的卸料效率，降低人工辅助作业的安全风险与时间成本。货厢采用U型截面结构设计，厢体内壁无直角积料死角，卸料时物料可依靠自重沿光滑厢壁完全滑出，避免残留物料粘附厢体增加无效载重；厢体外围设置多道纵向加强筋结构，沿货厢长度方向均匀排布，可在装载大块矿石、高密度渣土时分散侧壁承压，避免重载工况下厢体出现鼓胀、变形开裂问题，厢体边缘做加厚包边处理，抵御装载时物料坠落撞击造成的结构损伤。底盘部分采用重载型阶梯式纵梁结构，纵梁截面高度根据承载受力分布做差异化设计，在悬挂安装点、牵引连接点、举升机构支座位置额外加焊加强衬板，匹配重载工况下的弯曲、扭转受力需求，底盘上预留标准化的牵引销安装位、悬挂连接孔位、举升油缸铰接支座，可适配主流重型牵引车头的连接尺寸，也可匹配不同吨位的液压举升系统安装需求，安装边界符合重载货运挂车的通用匹配规范，无需额外改制即可完成与牵引单元、液压系统的装配对接。设计过程中重点平衡了结构强度与自重的关系，在保证重载抗变形能力的前提下优化加强筋的排布位置与板材厚度，避免不必要的结构冗余增加整车自重，降低无效能耗；同时对货厢举升旋转支点的位置做了反复校核，保证举升过程中整车重心始终处于稳定区间，避免卸料时发生侧翻风险，货厢尾部的铰接结构做了耐磨处理，可承受长期反复举升翻转的磨损消耗，延长设备整体使用寿命。
