立式圆柱搅拌槽带减速驱动装置结构设计

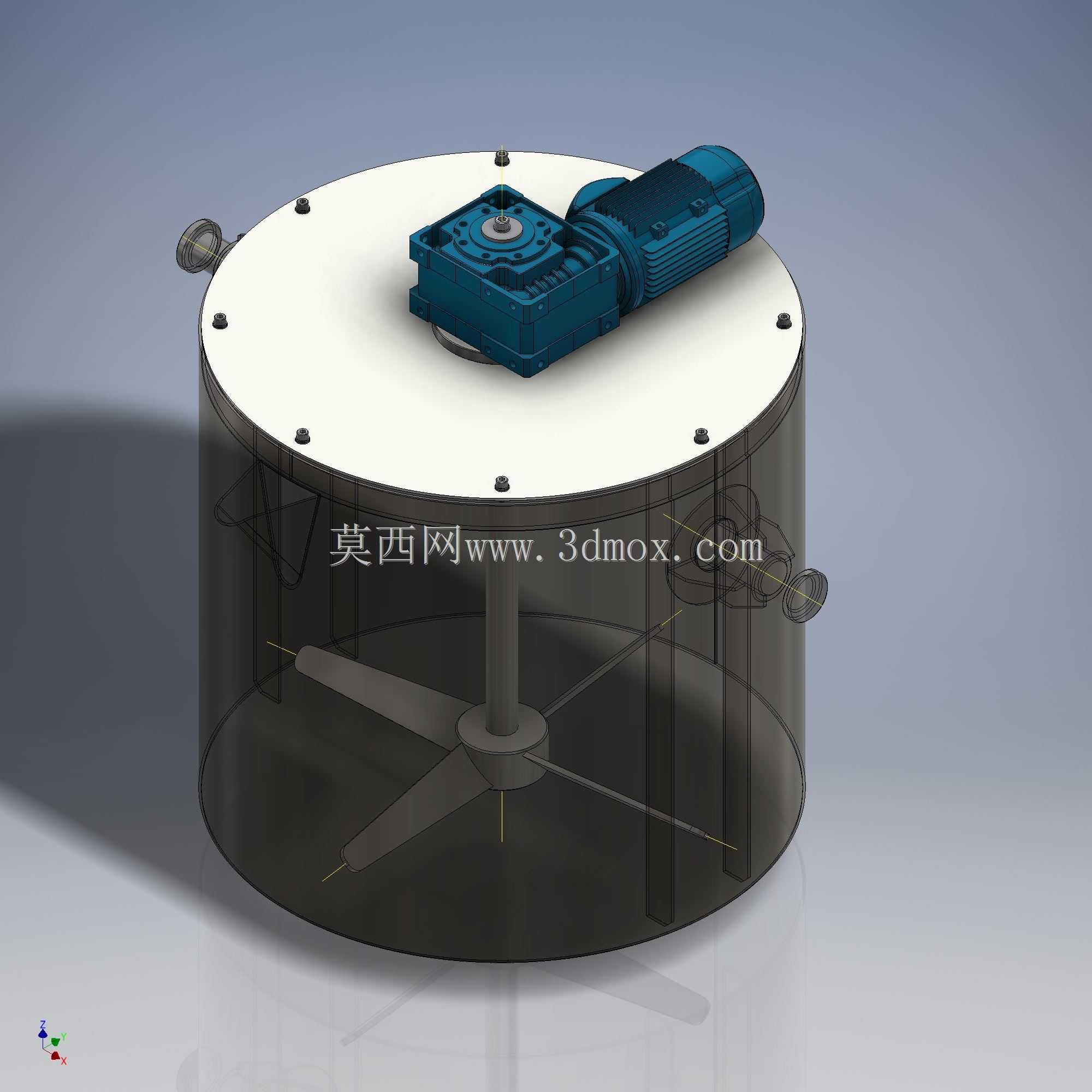

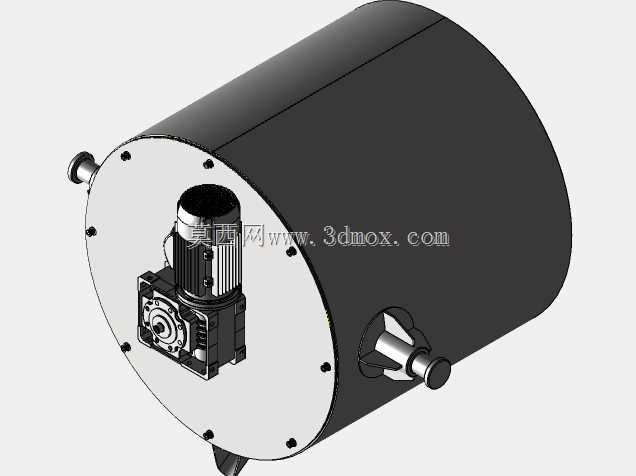

这款立式搅拌槽主要应用于化工配料、食品原料混合、水处理药剂调配、日化产品均质等工业生产场景，是实现液液混合、固液悬浮、低粘度物料均质分散的核心工艺设备，可适配常压常温的常规物料搅拌工况，在中小型生产线的配料工序、中间物料缓存搅拌环节中承担核心作用，能够避免混合物料出现分层、沉淀、组分不均的问题，保障后续工序进料的组分稳定性。设备整体采用立式圆柱罐体结构，罐体上部为平盖式设计，通过周向均匀布置的紧固件实现罐盖与筒体的密封连接，既方便日常开盖检修内部桨叶、清理罐体内壁残留物料，也能满足常规工况下的防尘、防物料溅出的防护需求。罐体顶部居中安装减速驱动单元，驱动装置输出轴垂直贯穿罐盖中心位置，与罐内的搅拌主轴直连传动，省去了中间传动环节的动力损耗，传动效率更高，同时也降低了传动部件的故障概率，日常维护仅需定期检查驱动单元的润滑状态即可。搅拌主轴下部安装多层斜式搅拌桨叶，桨叶采用径向延伸加斜向倾角的设计，运转时既可以推动物料产生周向的旋流运动，也能带动上下层物料形成轴向的循环对流，避免罐底出现物料沉积死角，相比平直桨叶，这种斜桨结构在相同转速下能够获得更大的轴向循环流量，对于低粘度物料的混合效率可提升两成左右，同时运转阻力更小，驱动单元的负载更低。罐体侧壁设置有侧装式接口，可作为进料口、测温口或者取样口使用，能够根据实际工艺需求灵活配置接口功能，罐体下部的侧壁接口可作为出料口使用，配合搅拌的对流作用能够实现快速排料，减少罐内物料残留。从安装边界来看，设备整体为立式落地安装结构，安装时仅需保障安装基础的水平度即可，罐体的外径尺寸适配常规车间的设备布局间距，顶部驱动单元的外伸尺寸预留了足够的接线、检修操作空间，不需要额外配置复杂的安装支架，整体安装难度低。设计过程中充分考虑了日常运维的便利性，罐盖的紧固件采用标准通用件，更换成本低，搅拌桨叶与主轴采用可拆卸连接结构，当桨叶出现磨损或者需要适配不同物料调整桨叶形式时，可快速完成桨叶的拆换，不需要整体更换主轴或者罐体，能够有效降低设备的全生命周期使用成本。罐体采用透明可视化的筒体设计，可直观观察内部物料的搅拌状态，方便操作人员实时判断混合进度，及时调整搅拌转速或者搅拌时长，避免过度搅拌或者搅拌不足的问题。
