交流电机驱动重载旋转工作台结构设计

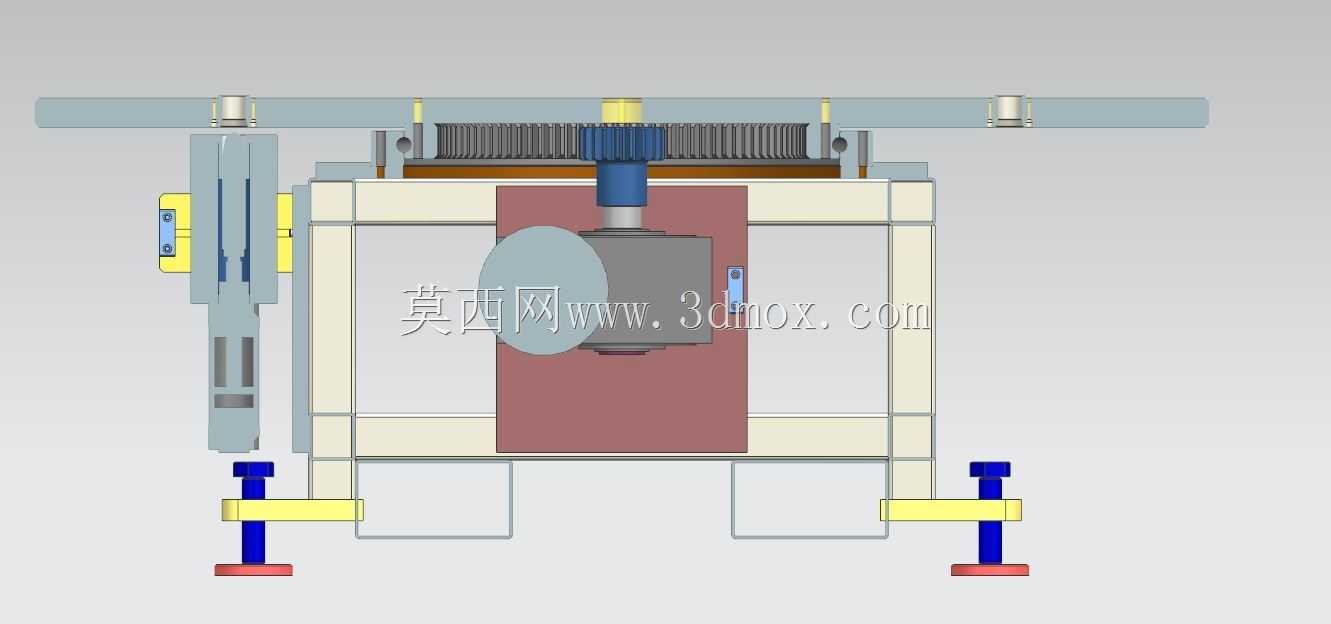

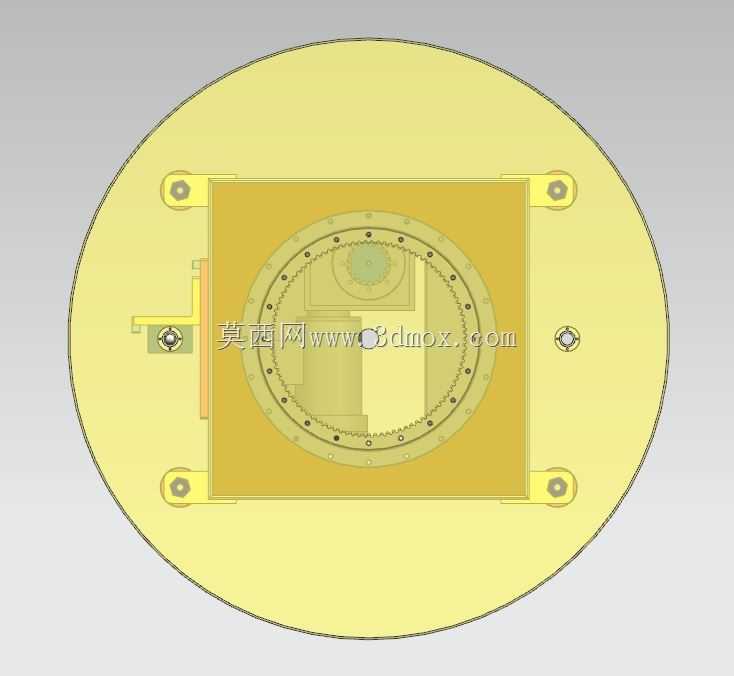

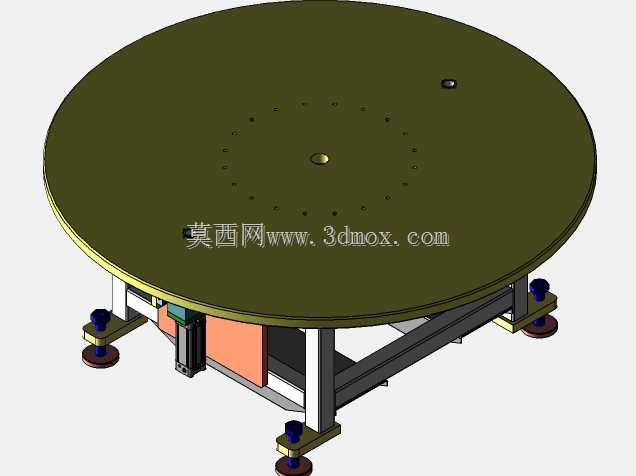

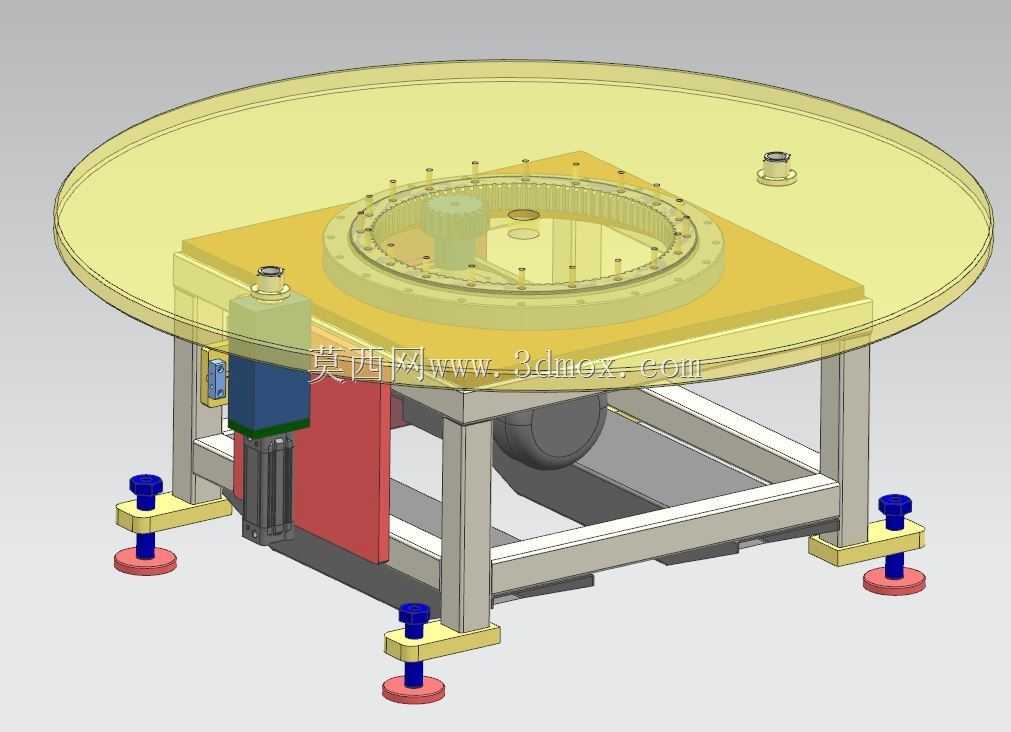

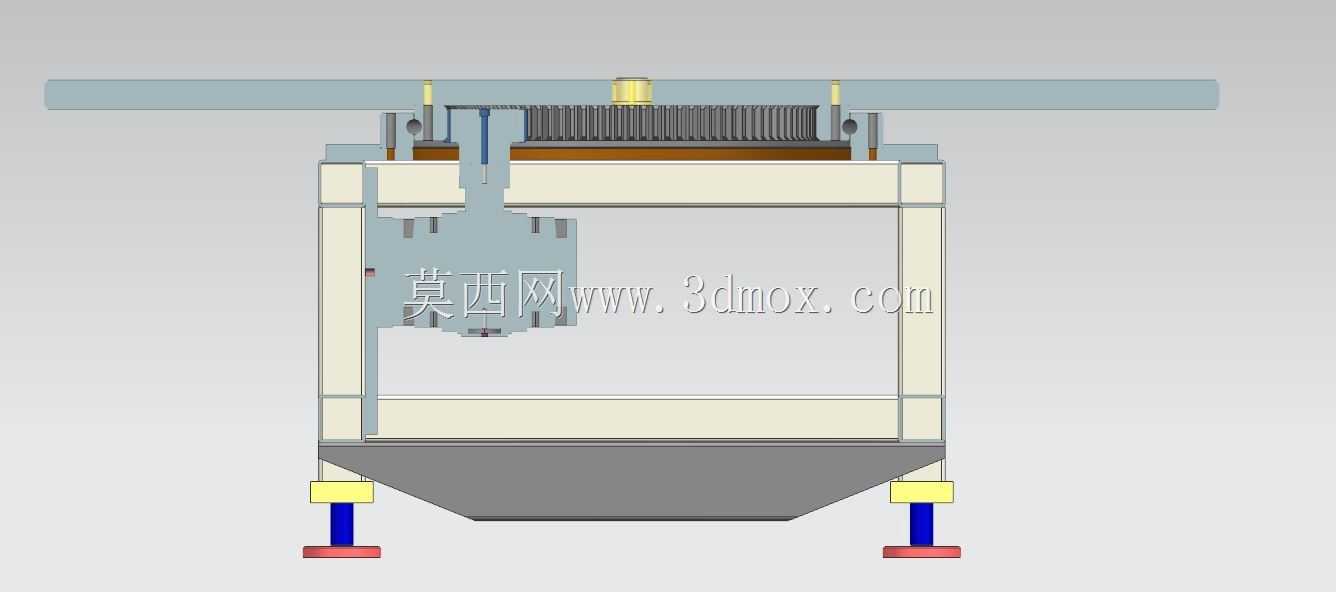

这款重载旋转工作台主要面向自动化装配、多工位加工、物料分拨流转类生产场景，可作为生产线核心回转承载单元，适配汽车零部件装配、电子元器件批量检测、五金工件多工序加工等场景的工位切换需求，能够在固定安装空间内实现多工位的圆周排布，大幅缩减生产线的直线排布长度，减少工件在不同工序间的转运距离，提升整线的生产流转效率。设备采用大直径圆形台面作为核心承载面，台面做平整化处理，可根据实际生产需求加装工装夹具、定位治具，适配不同规格、不同形状工件的装夹固定，台面上预留的多圈定位孔位可直接配合标准紧固件完成治具安装，无需二次打孔加工，降低现场适配改造成本。台面边缘做包边强化处理，避免长期受载出现边缘形变，提升台面整体的结构刚性。驱动端采用1500W交流电机作为动力源，搭配减速传动结构输出大扭矩，可满足数百公斤级负载的平稳回转需求，传动结构做密封防护设计，避免车间内的粉尘、切削碎屑进入传动间隙，延长设备的维护周期。底部支撑框架采用方管焊接成型的框架式结构，整体受力均匀，可将台面承载的重量均匀分散到各个支撑脚位，四个支撑脚搭配可调式脚杯结构，可根据车间地面的实际平整度调节支撑高度，保证工作台面的水平度，避免回转过程中出现偏载晃动，脚杯底部搭配防滑减震垫，可吸收设备运行时产生的小幅震动，降低运行噪音，同时避免设备移位。设计过程中优先考虑设备的运行稳定性与安装适配性，整体结构采用模块化设计思路，驱动单元、支撑框架、台面均可拆分运输，现场安装时仅需完成简单拼接即可投入使用，设备的整体安装边界紧凑，无需占用过大的车间地面空间，可直接嵌入现有生产线的空位中，无需对原有产线做大规模改造。回转运行时转速可根据生产节拍灵活调整，可适配不同工序的作业时长需求，既可以满足快节拍的小件装配转位需求，也可以适配慢节拍的重型工件加工转位需求，台面上预留的检测位可配合传感器实现工位的精准定位，保证每次回转停止后工位位置的一致性，满足自动化设备的取放料、加工定位精度要求。
