工业级往复式砂滤筛分设备结构设计

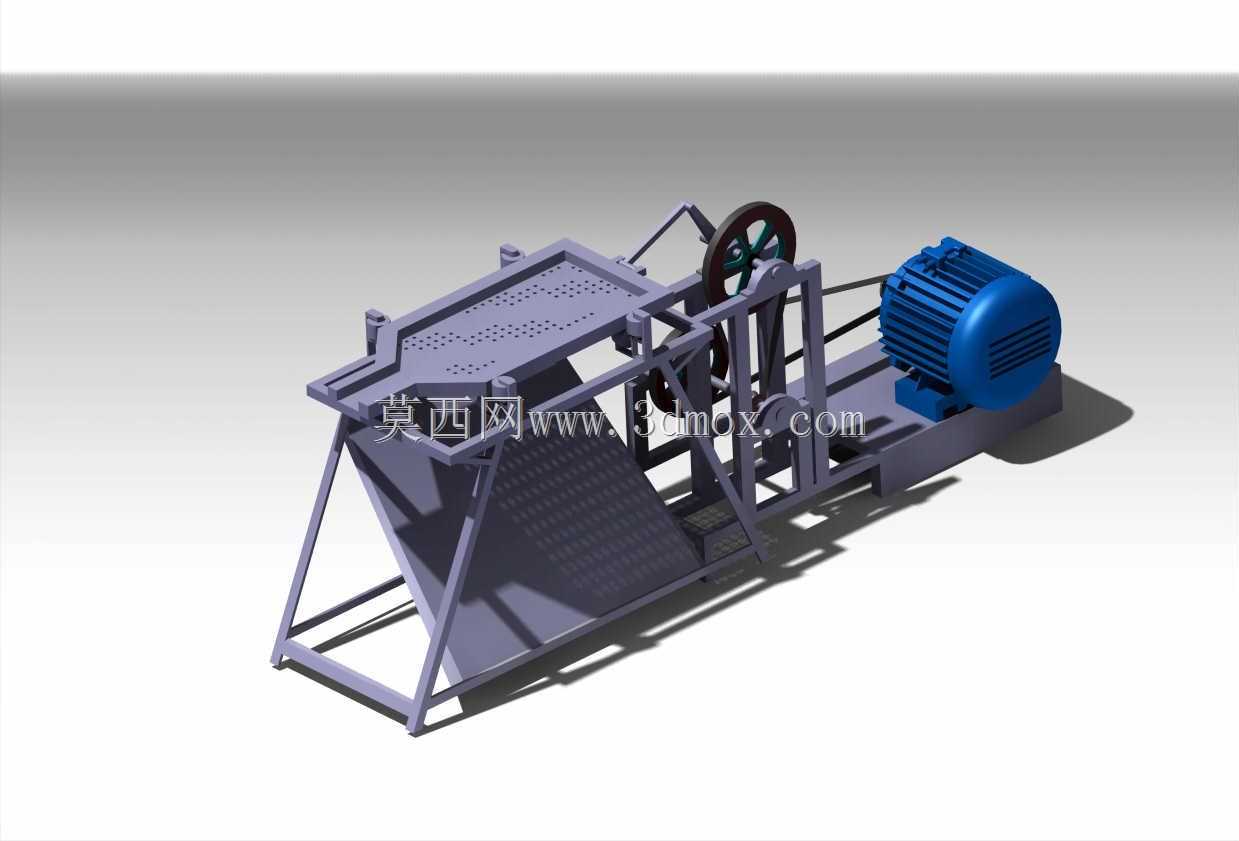

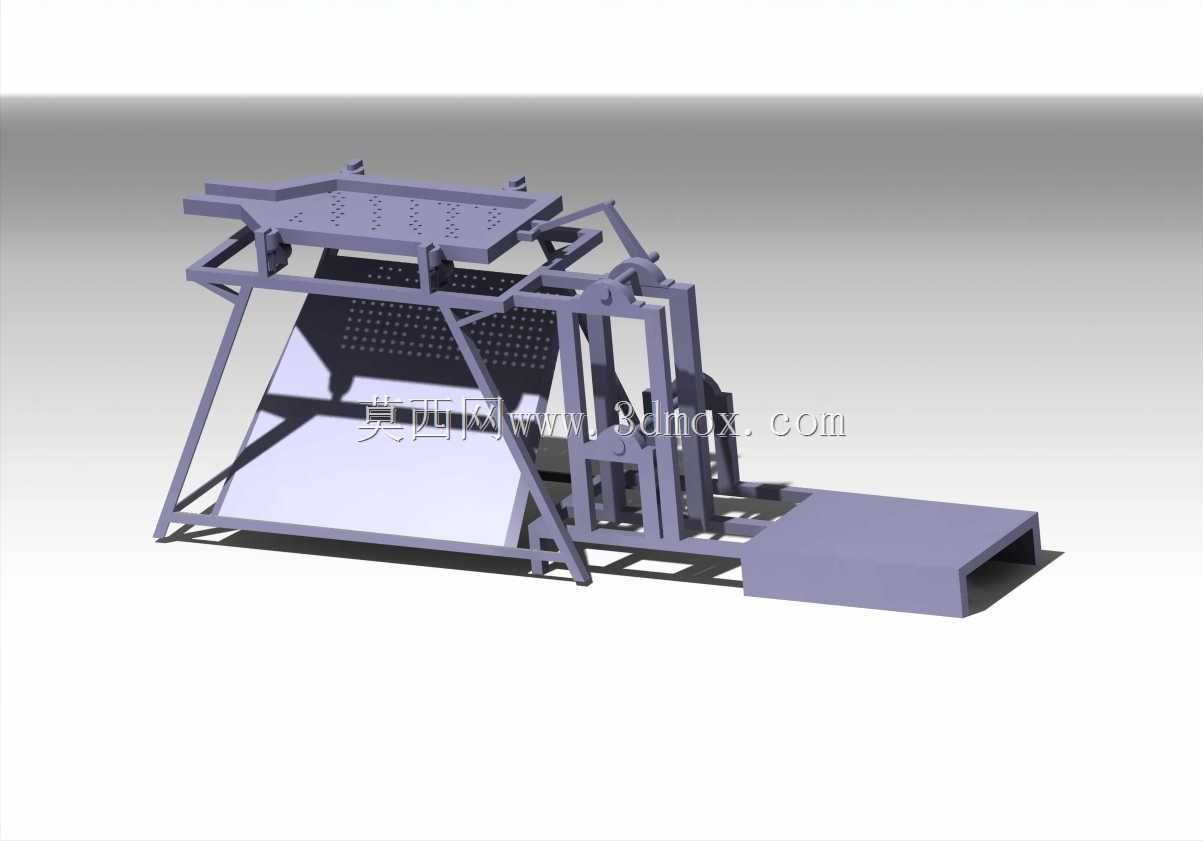

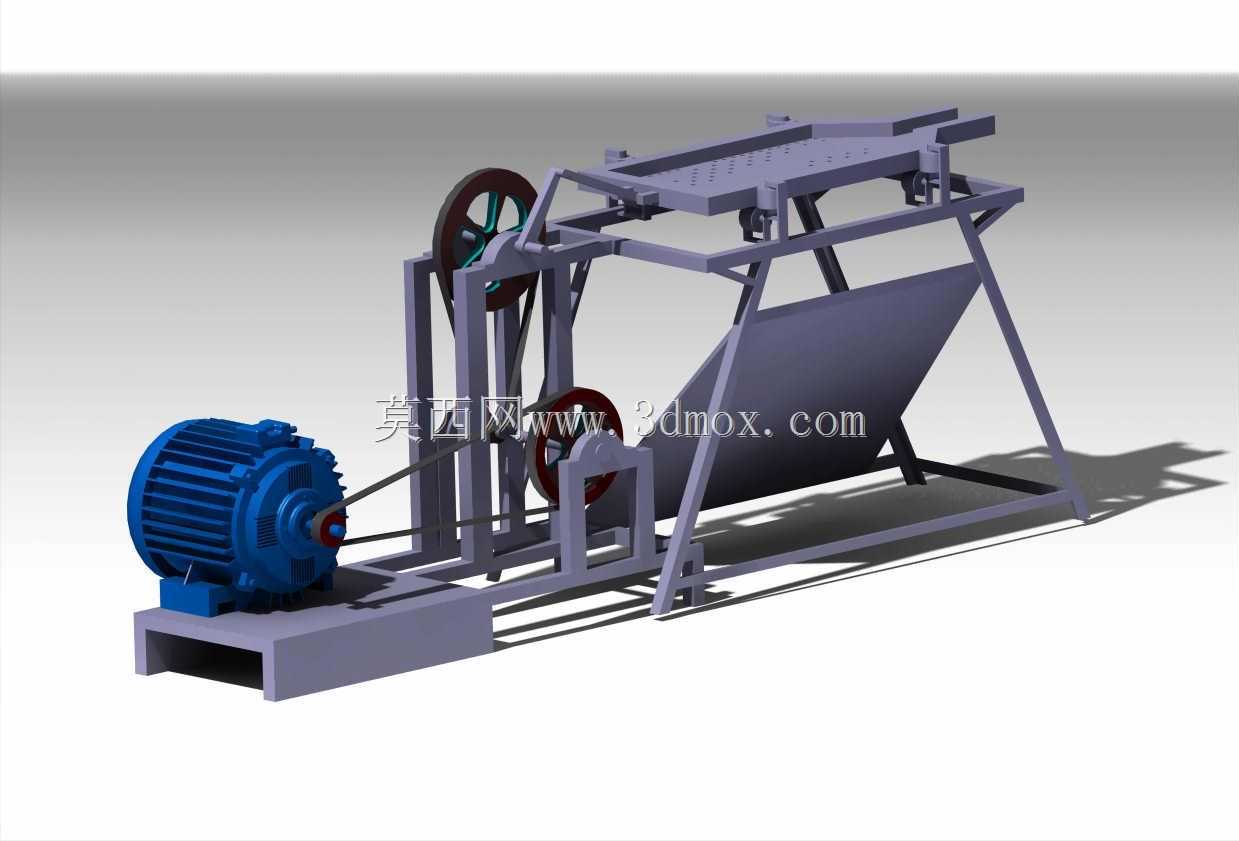

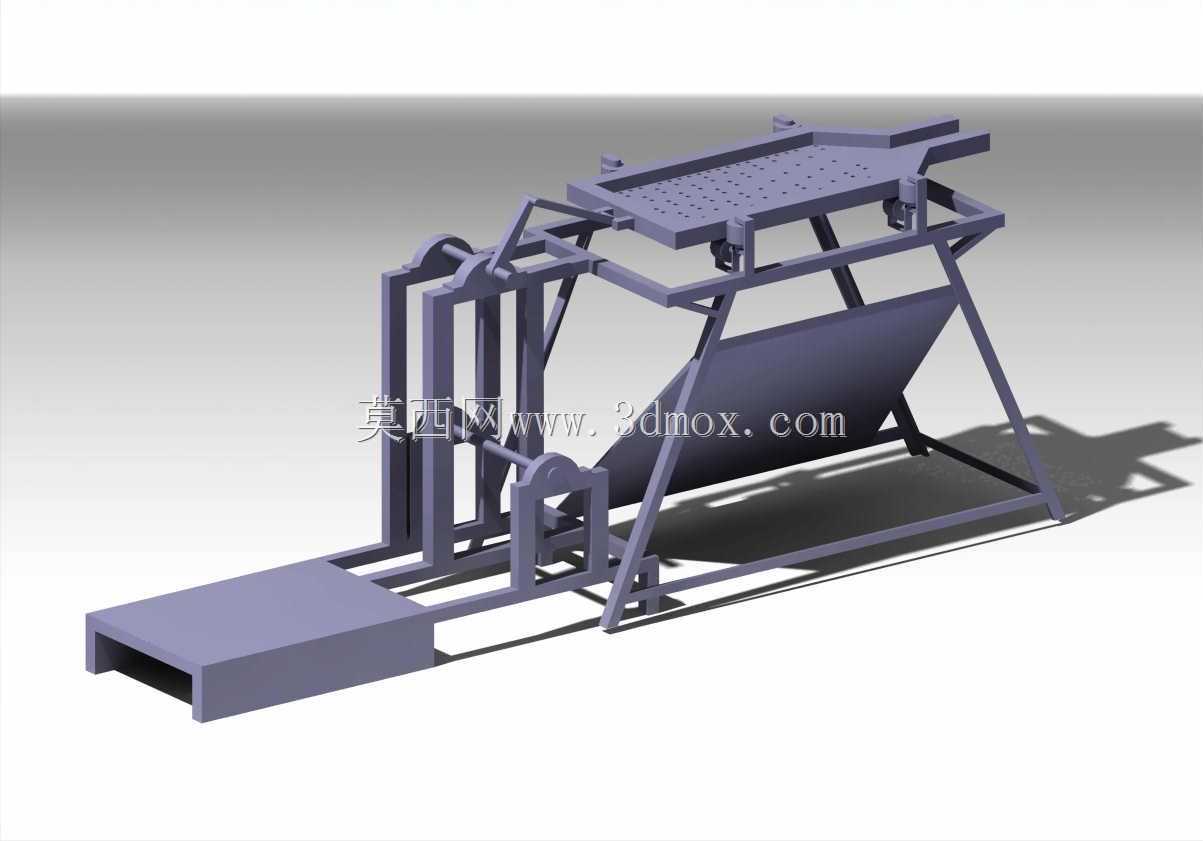

该砂滤筛分设备主要应用于砂石骨料加工、建筑砂浆制备、矿山尾矿处理、工业固废分级等作业场景，可完成潮湿细粒砂石、混合砂浆物料的过滤筛分作业，将物料中不符合粒径要求的粗渣、结块杂质与合格细料分离，同时可适配含泥砂石的水洗筛分工序，避免细料裹挟杂质影响下游建材成品强度，也可用于小型混凝土搅拌站的进场砂石预处理环节，替代人工筛料降低作业人员劳动强度。设备整体采用倾斜式筛面布局，筛面与水平安装面呈12度夹角，依靠带传动机构驱动偏心轮组带动筛框做往复直线振动，筛面下方设置倾斜导料溜板，筛分后的合格细料沿溜板滑落至接料区域，粗渣则沿筛面倾斜方向从端部排渣口排出，整套传动结构由卧式驱动电机提供动力，通过三角带将动力传递至传动轴，轴端配置的飞轮可平衡筛框往复运动的惯性载荷，降低设备运行时的整机振动幅度，减少机架连接处的疲劳损耗。设计过程中优先考虑了户外作业的结构稳定性，机架采用标准型钢焊接成型，底部设置整板式安装底座，可直接固定于硬化混凝土地面，无需额外制作复杂安装基础，设备两侧设置传动防护挡板，避免运行过程中砂石飞溅卡入传动带轮造成设备故障，筛框与机架连接处采用弹性铰接结构，可缓冲筛框运动的冲击载荷，延长易损部件的更换周期。设备整体安装边界长度约2.2米，宽度约1.1米，整机高度约1.4米，进料端设置水平延伸的接料平台，可适配小型装载机、皮带输送机的上料作业，接料平台宽度与筛面有效筛分宽度保持一致，避免上料过程中物料撒落，驱动电机安装于机架低位侧，可降低整机重心，提升运行时的稳定性，电机安装座设置长条形调节孔，可便捷调整三角带的张紧度，日常维护时无需拆解主体结构即可完成传动带更换、轴承注油等常规保养操作，筛面采用模块化装配设计，可根据筛分物料的粒径要求更换不同网孔规格的筛网，适配不同工况的筛分过滤需求。
