多规格20链轮组合配置传动构件

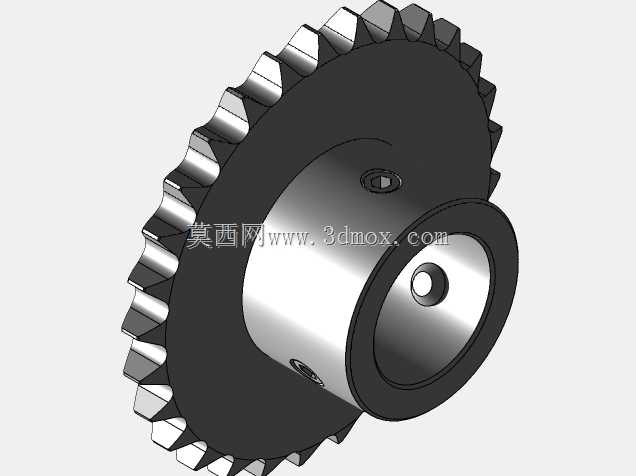

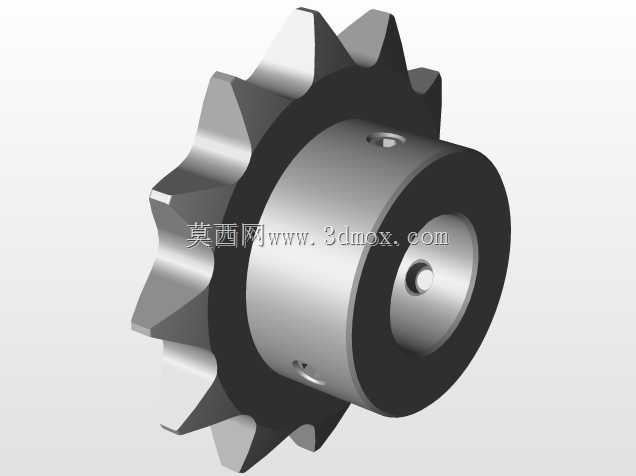

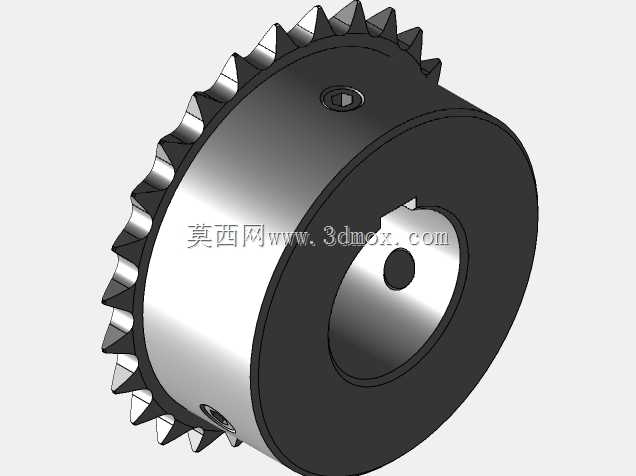

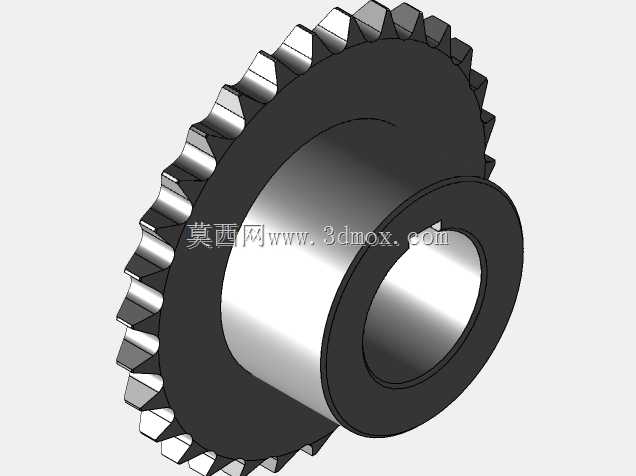

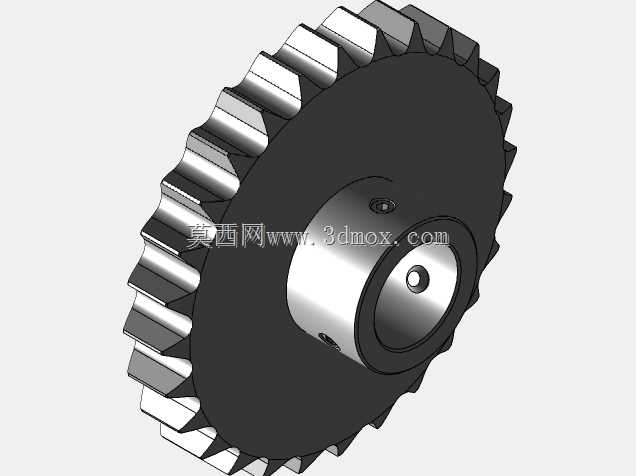

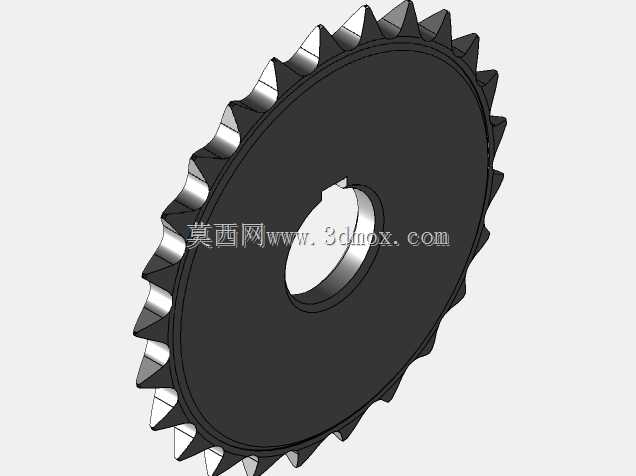

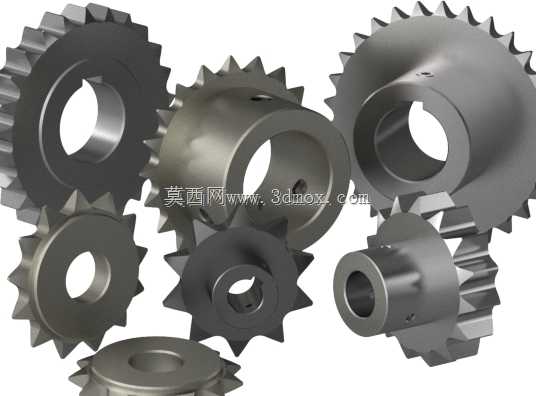

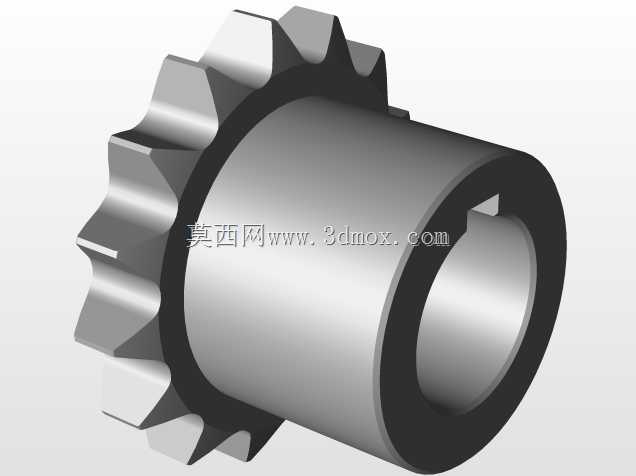

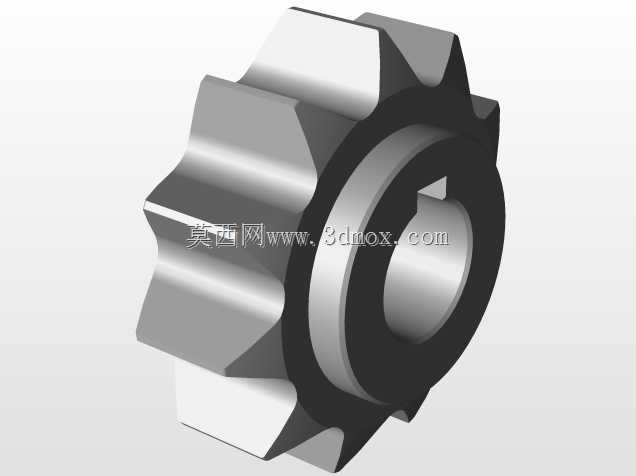

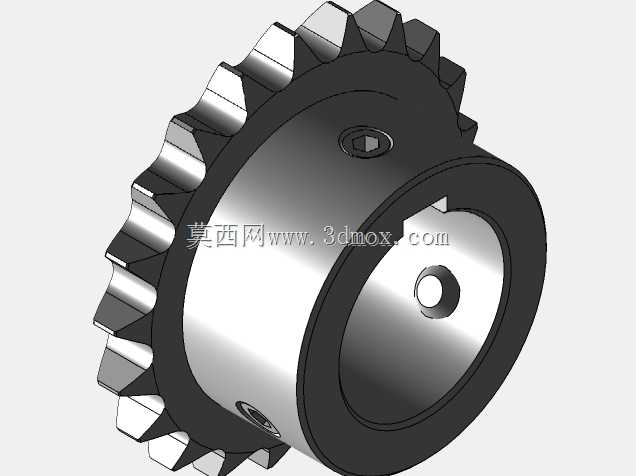

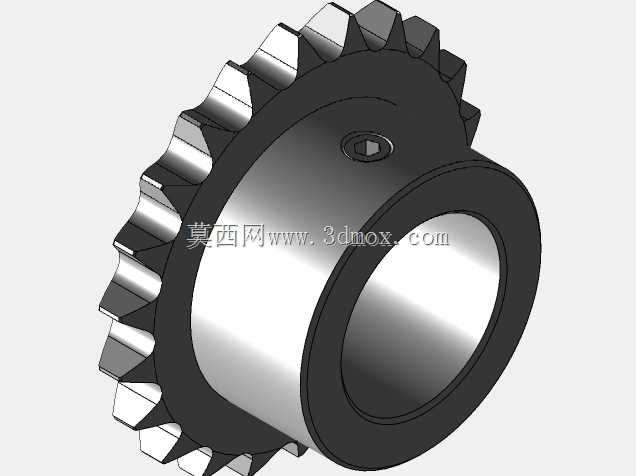

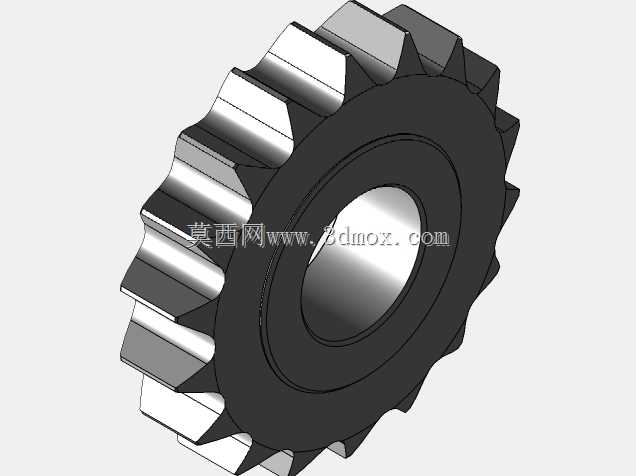

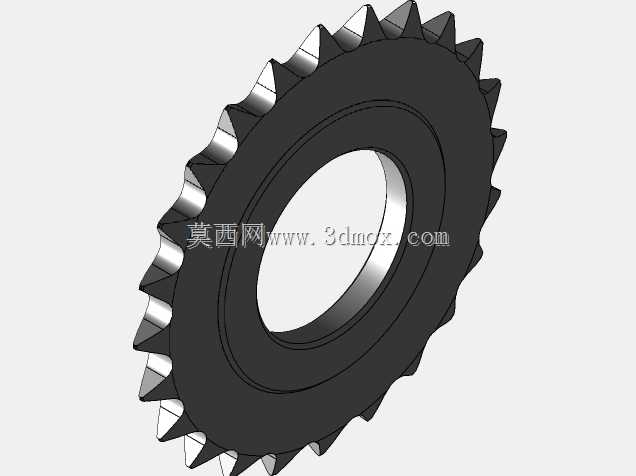

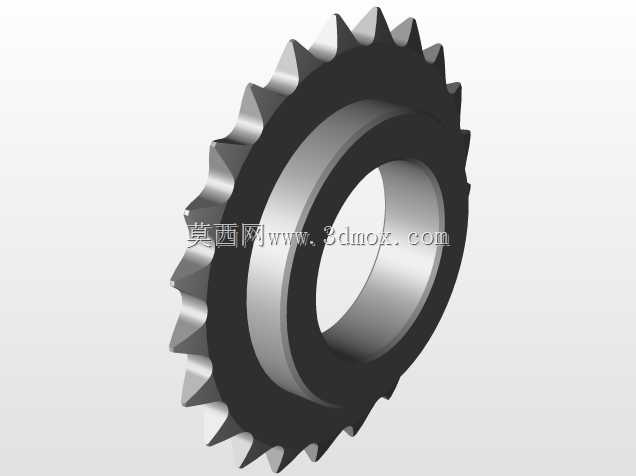

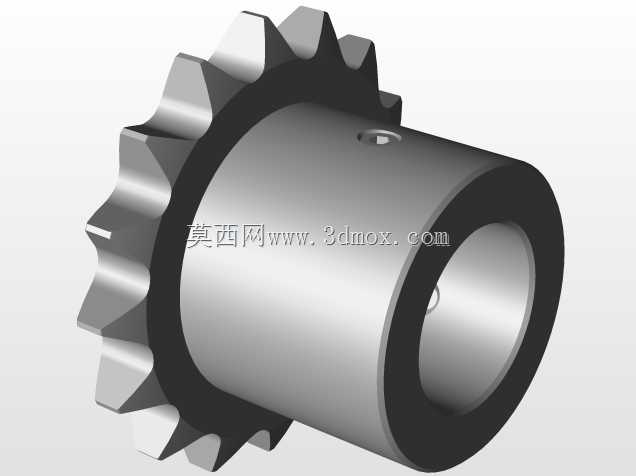

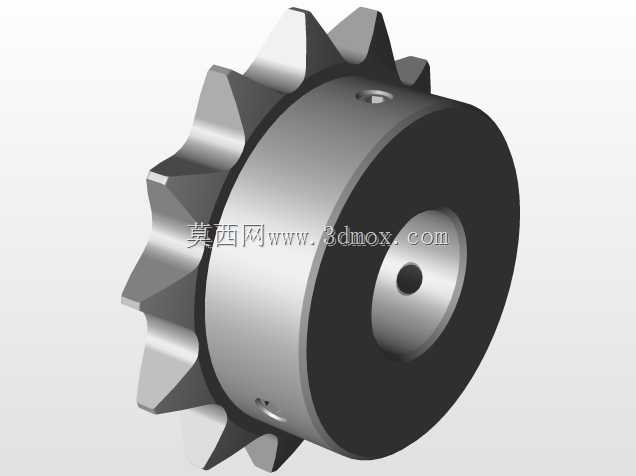

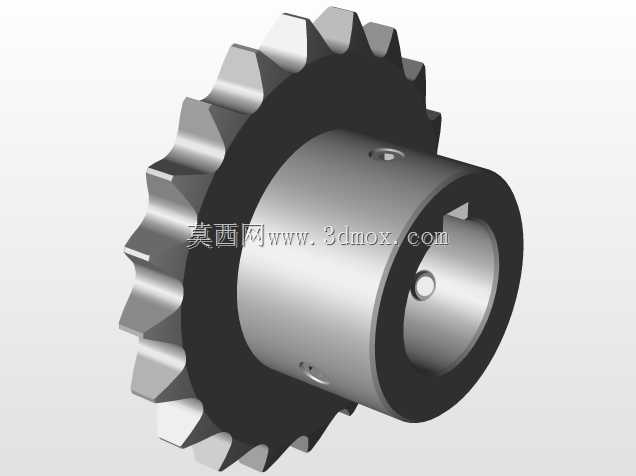

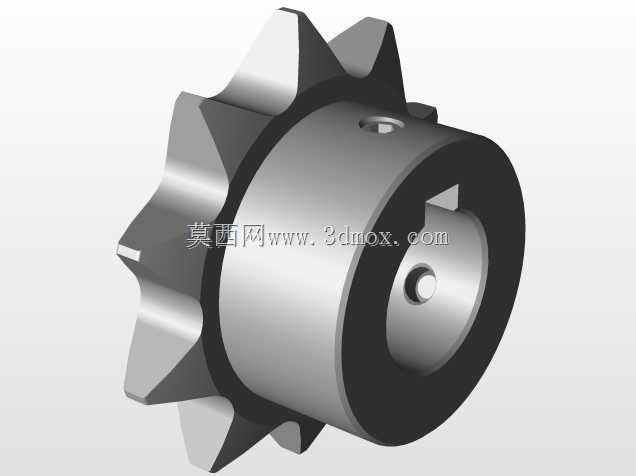

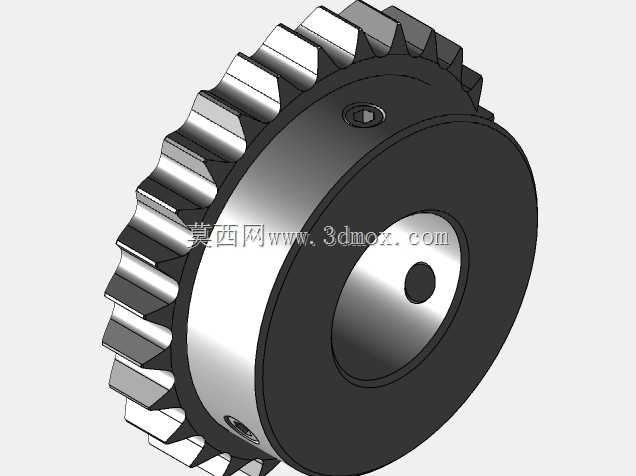

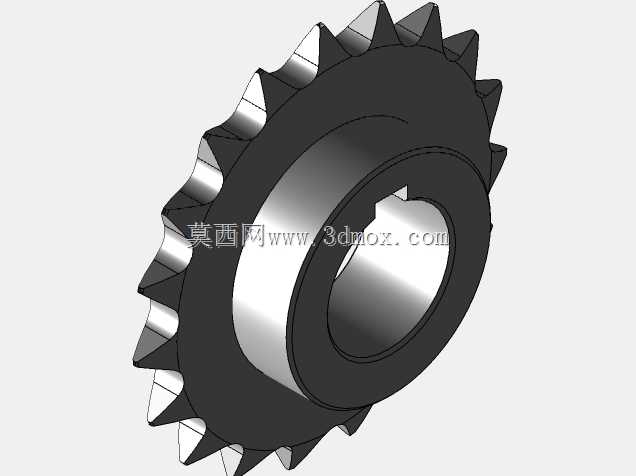

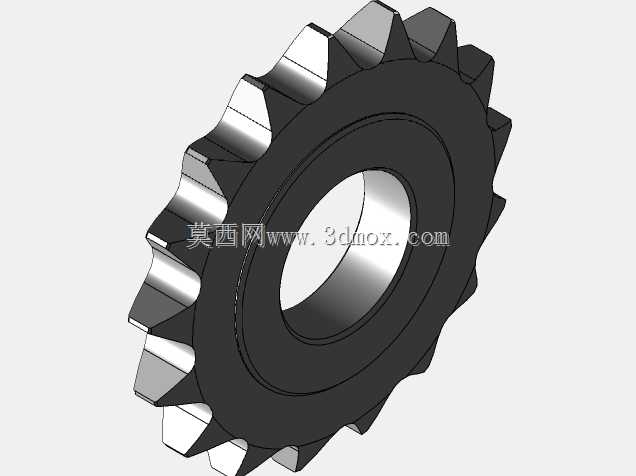

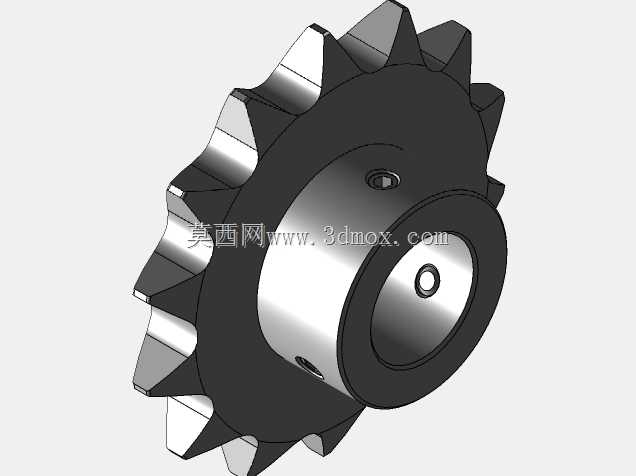

链轮作为链传动系统的核心啮合构件，广泛应用于工业输送线、自动化生产设备、农业作业机械、物流分拣装备、轻工包装机械等诸多需要精准动力传递的场景中，依靠轮齿与链条链节的稳定啮合，可在两轴中心距较远的工况下实现恒定传动比的动力传输，相比带传动具备无弹性滑动、传动效率高、对恶劣工况适应性强的优势，能在多粉尘、高湿度、有轻度油污的生产环境中长期保持稳定工作状态。本次呈现的多规格链轮组合配置方案，覆盖了不同齿数、不同轮毂结构、不同安装孔径的链轮选型，可适配不同负载等级、不同传动速比、不同安装空间的链传动设计需求，设计过程中充分考量了实际装配的适配性与运行的可靠性。从功能特性来看，不同结构的链轮对应不同的使用场景：带凸台轮毂的链轮适用于需要轴向定位、传递较大扭矩的重载传动工位，可通过键槽与顶丝实现与传动轴的牢固连接，避免高速运转时出现轮体窜动；平板式无凸台链轮适用于安装空间紧凑、负载相对较轻的轻载传动场景，可通过紧定螺钉直接固定于轴端，缩减整体传动机构的轴向占用尺寸。设计思路上，整套链轮配置遵循链传动的啮合标准，轮齿齿形经过优化，可保证与标准滚子链条啮合时的接触应力均匀分布，减少运转过程中的冲击与磨损，延长链轮与配套链条的整体使用寿命；轮毂部分的厚度、键槽尺寸均匹配对应轴径的通用安装规范，无需二次加工即可直接完成装配，降低现场安装的调整成本。从安装边界来看，不同规格链轮的齿顶圆、齿根圆、轮毂外径、轴向厚度均经过精准校核，设计时预留了足够的链条啮合间隙与周边构件避让空间，可避免安装后出现链条剐蹭、轮体与相邻传动构件干涉的问题；中心安装孔的尺寸公差符合通用传动轴的配合要求，既能保证装配时的便捷性，又能避免运转过程中出现孔轴配合间隙过大导致的传动抖动。整套链轮配置可帮助设计人员快速完成链传动系统的选型匹配，无需从零开始进行链轮的参数化建模，大幅缩短传动机构的设计周期，适配不同功率等级、不同布局形式的链传动系统搭建需求，在输送设备传动端、农机动力传输单元、自动化生产线动力分配模块等场景中均可直接选用。
