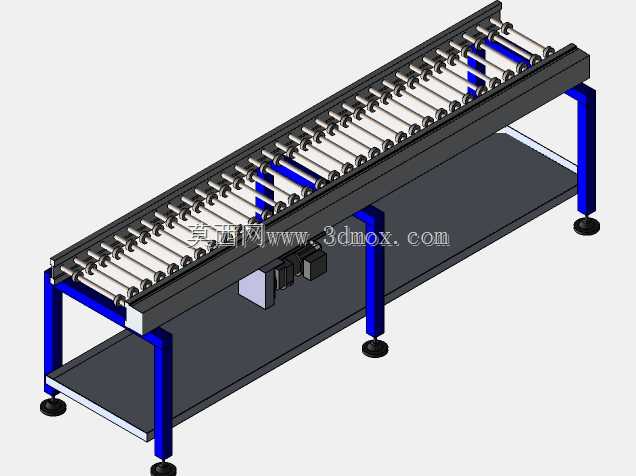

摩擦滚筒齿轮动力输送线结构设计

该款动力滚筒输送设备主要面向生产制造车间的物料流转、工序衔接场景设计，可广泛应用于电子组装、食品包装、汽配加工、家电生产等行业的平面物料输送环节，承担箱装工件、工装托盘、规整包装货品的长距离直线转运任务，能够对接各类生产专机、分拣设备、上下料工位，替代人工搬运实现生产链路的连续化物料输送，大幅降低车间内工序间的物料转运人力成本，提升流水线整体运转效率。设备采用摩擦式齿轮传动结构作为核心动力传递方案，区别于传统单电机链轮驱动的滚筒线，该结构通过齿轮啮合配合摩擦传动特性，可在出现工件卡滞时实现动力过载打滑，避免硬性传动导致的电机堵转烧毁、滚筒变形、工件磕碰损伤等问题，同时传动过程噪音更低、运行更平稳，适合对车间作业噪音有要求的精密件生产场景。设备主体框架采用标准型钢焊接成型，表面做喷塑防锈处理，支撑腿搭配可调节脚杯，可根据现场地面平整度调整设备整体水平度，适配不同高度的对接工位需求；机架下方设置置物层板，可放置生产辅料、检修工具、备用传动配件，充分利用设备下部空间，减少车间额外置物架的占用。输送面采用精密加工的钢制滚筒，滚筒表面做镀锌防锈处理，转动阻力小、承载能力强，可适配不同底面平整度的工装托盘与货品；侧边设置导向护栏，可根据输送工件的宽度调整护栏间距，避免输送过程中工件偏移掉落；驱动单元布置在机架侧下方，不占用输送面上下空间，便于后期检修维护，同时可根据输送节拍需求调整运行速度，适配不同生产节奏的流水线。从安装边界来看，该设备输送段宽度为500mm，整体输送长度为3000mm，设备总高度为900mm，符合多数车间站立作业的工位高度标准，安装时仅需预留设备本体长宽尺寸外100mm的检修操作空间即可，无需额外开挖地面基础，可直接放置在硬化车间地面上通过脚杯固定调平，也可多段拼接组成更长的输送线路，适配不同车间的布局规划需求。设计过程中充分考虑了设备的通用性与维护便捷性，所有传动部件均采用标准件选型，后期更换配件无需定制加工，可大幅降低设备的全生命周期维护成本；整体结构无尖锐外露边角，所有传动部位均设置防护结构，符合车间生产的安全作业要求。
