编织机配套驱动用电动机结构设计

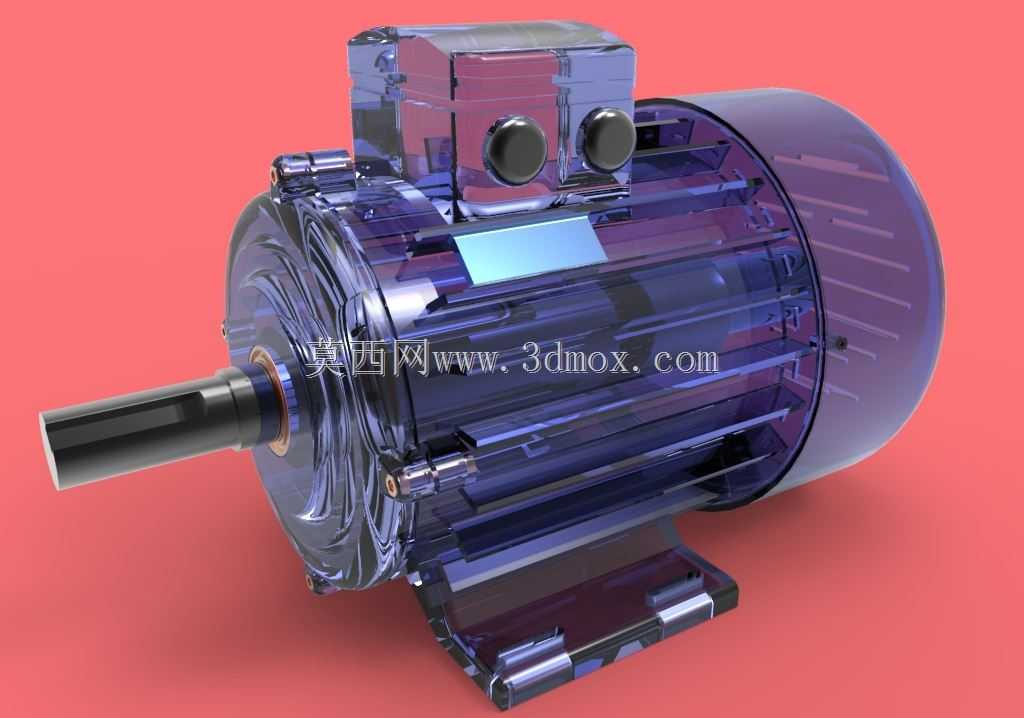

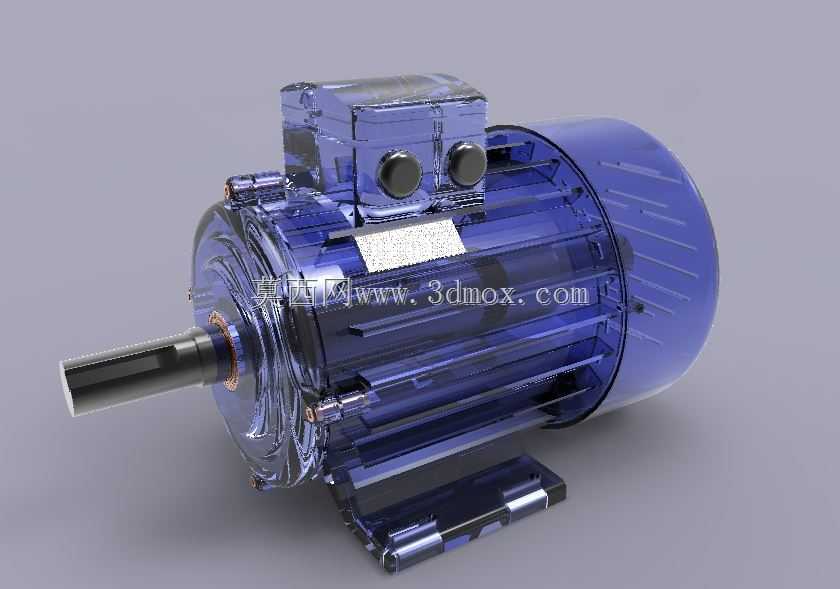

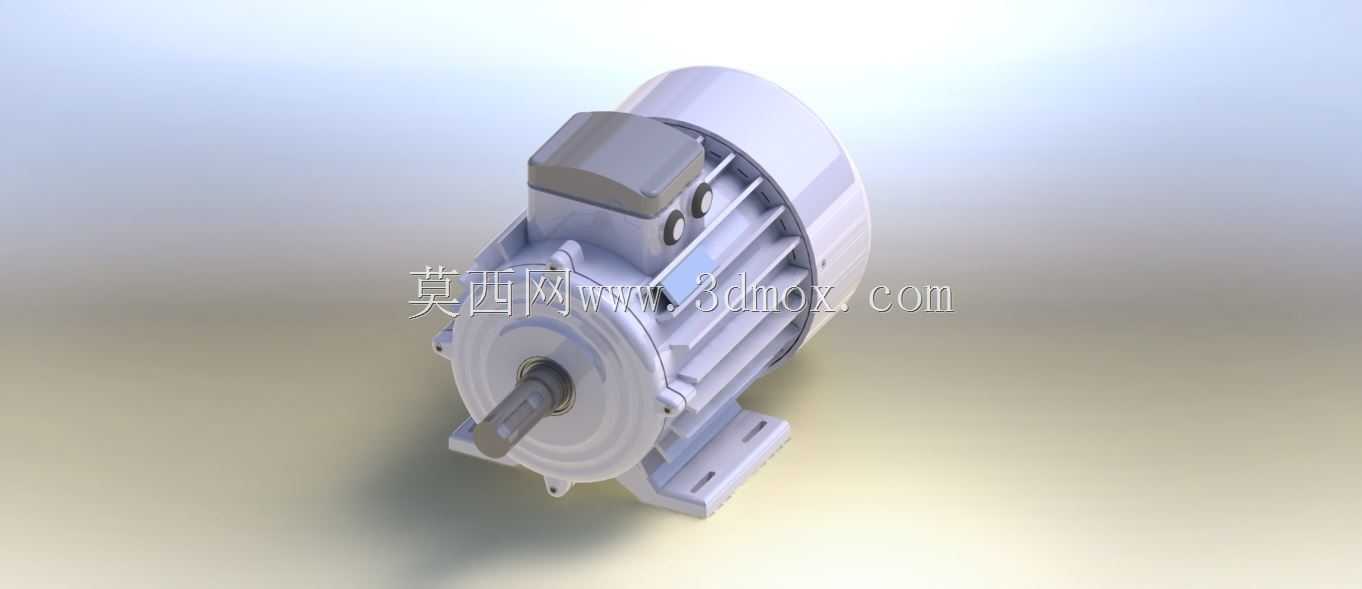

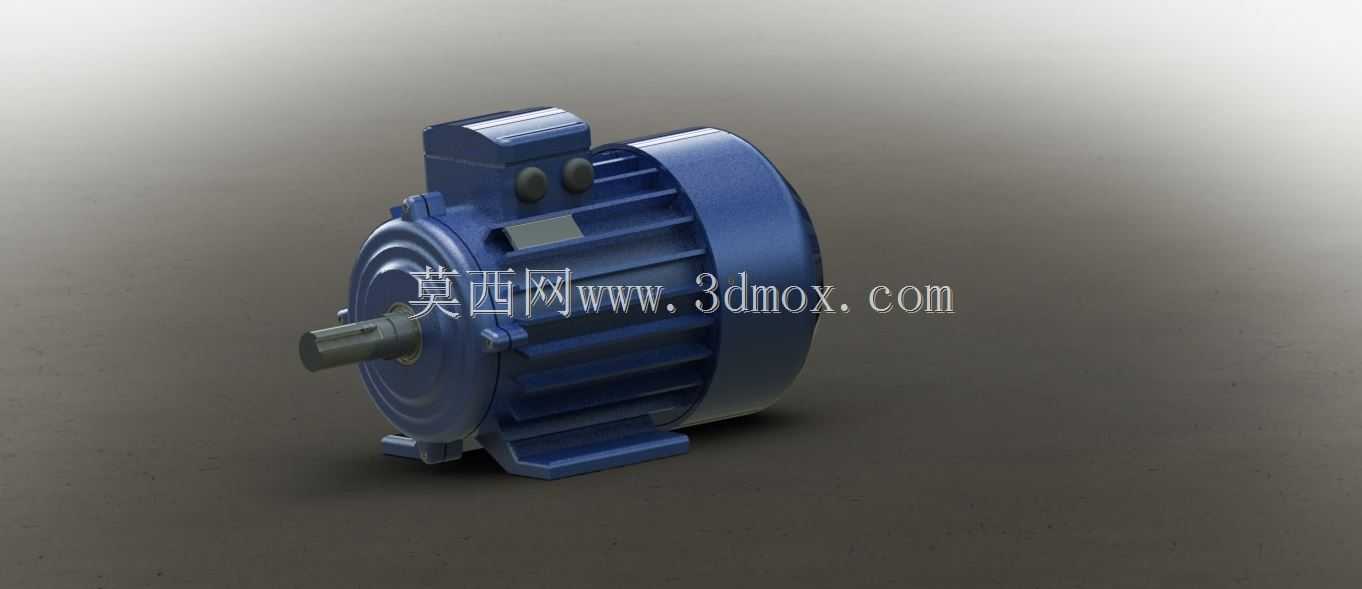

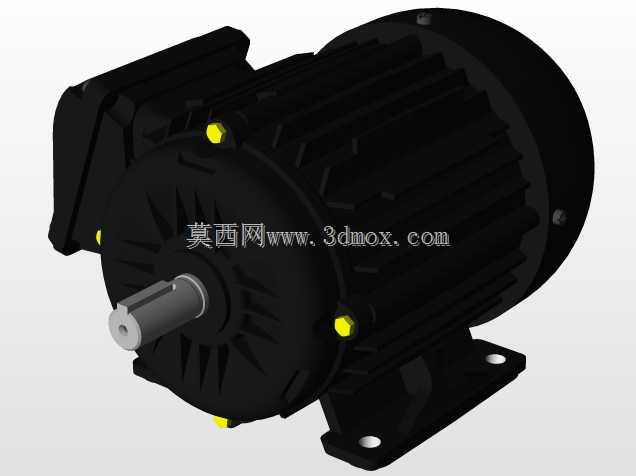

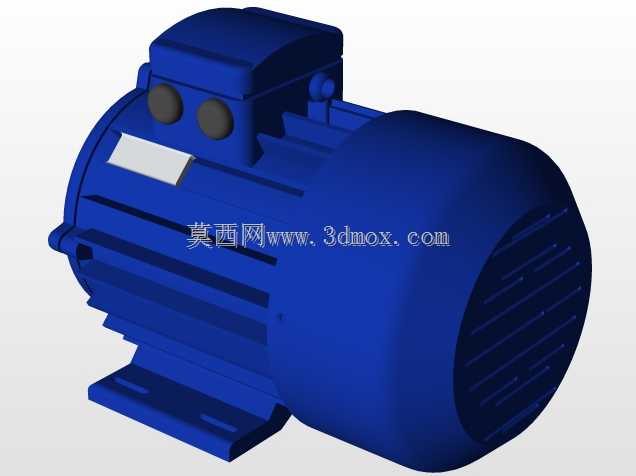

这款配套编织机使用的驱动电动机，主要面向纺织编织生产场景，作为编织设备的核心动力输出部件，为编织过程中的锭子转动、牵引送料、排线排布等动作提供稳定的动力来源，适配中小型绳带编织、线材包覆编织、网管编织类设备的动力需求，可在纺织加工车间、线材生产厂区的常规生产环境下长期稳定运行，能够匹配连续化生产的作业节奏，为编织工序提供可靠的动力支撑。从实际用途来看，该电动机通过输出轴与编织机的传动机构连接，将电能转化为旋转机械能，经过减速或传动结构调整转速与扭矩后，带动编织机的转盘、导纱部件按设定轨迹运转，保障编织过程中各运动部件的动作同步性，避免因动力输出不稳导致的编织松紧不均、线股错位、断纱停机等生产问题，可适配不同编织转速的生产需求，兼顾低速大扭矩编织与高速精密编织的动力输出要求。在功能特性上，这款电动机采用封闭式铸铁外壳结构，外壳表面设置有均匀分布的散热筋条，能够在设备连续运行过程中快速散除绕组产生的热量，避免电机过热导致的绝缘老化、性能衰减问题；电机的输出轴采用标准圆柱轴伸设计，配套键槽结构，可与联轴器、带轮、齿轮等多种传动连接件快速适配，安装对接便捷；接线盒设置在电机壳体顶部，采用密封防护结构，可阻挡生产车间内的飞花、浮尘、少量溅水进入接线腔，提升电气连接部分的可靠性；电机端盖与壳体采用精密止口定位，保障转子转动的同轴度，降低运行过程中的振动与噪音，改善生产车间的作业环境。设计思路上，这款电机围绕编织机的安装空间与动力需求做了针对性优化，整体采用卧式底脚安装结构，底脚设置有长条形安装孔，可适配一定范围内的安装尺寸偏差，降低设备机架的加工精度要求；电机的整体外形紧凑，径向尺寸与轴向长度经过优化，在保障额定功率输出的前提下尽可能缩小占用空间，方便在编织机的机架内部或侧方狭小空间内完成安装；内部绕组采用耐温等级更高的绝缘材料，可适应编织车间夏季高温、长时间连续开机的运行工况，延长电机的使用寿命；转子部分做了动平衡校正，保障电机在额定转速范围内运行平稳，不会将额外振动传递给编织机的运动部件，保障编织产品的成型精度。在外形尺寸与安装边界方面，这款电机的底脚安装孔距、轴伸直径、轴伸长度、中心高均遵循通用工业电机的标准尺寸规范，可直接替换同规格的通用卧式电机，无需对编织机的安装机架做额外改造；电机的顶部接线盒预留有足够的接线操作空间，侧面与尾部预留的散热间隙不超过常规安装要求，安装时只需保障电机尾部与周边结构件留有足够的通风散热距离，即可保障散热效果；输出轴的伸出长度经过匹配设计，安装传动件后不会与周边的防护罩、机架结构产生干涉，整体安装边界清晰，可快速完成设备配套的安装调试工作。
