间歇传动用日内瓦轮机构结构设计

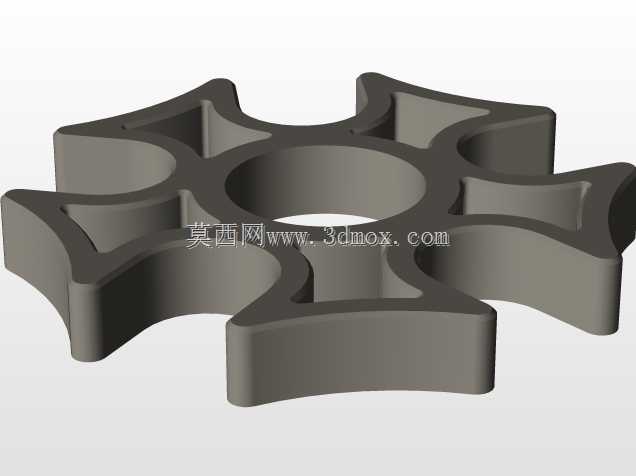

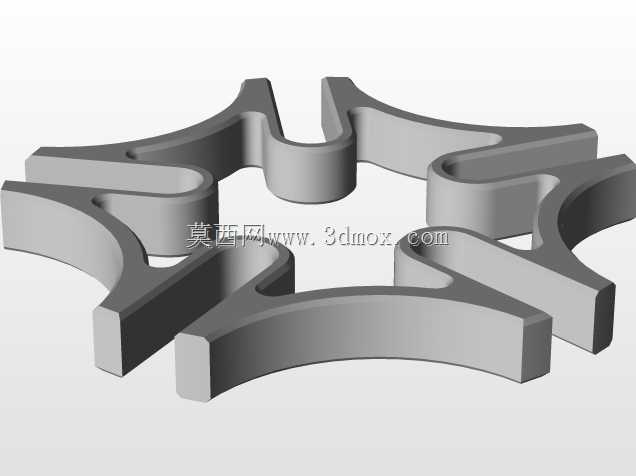

日内瓦轮也就是常说的槽轮机构，是机械传动领域里非常经典的间歇运动执行部件，这套结构常被应用在自动化生产线的转位工位、轻工包装设备的送料步进机构、影视放映设备的胶片抓片结构、多工位转盘加工设备的分度单元中，核心作用是将主动件的连续匀速旋转运动，转化为从动槽轮的周期性间歇转动，实现工位的精准步进切换，相比棘轮间歇机构，它的传动冲击更小、运行噪音更低、分度定位精度更高，在中高速轻载间歇传动场景中有着不可替代的应用优势。这套日内瓦轮结构采用了外啮合平行轴布局，主动拨盘搭配带径向槽的星形槽轮，配合锁止弧结构实现间歇停驻阶段的位置锁定，避免槽轮在非驱动阶段出现自由窜动，保障工位停留时的位置稳定性。设计过程中首先根据目标工位数量确定槽轮的槽数，这套结构采用六槽布局，对应每次拨盘旋转一周，槽轮转动60度完成一个工位的步进切换，拨盘上的圆柱销采用圆弧过渡安装结构，在进入和退出槽轮径向槽时能够平滑过渡，大幅降低刚性冲击，减少传动过程中的振动与磨损。整个机构采用一体化封闭式壳体设计，壳体上预留了对应规格的安装孔位，可直接通过螺栓固定在设备安装基板上，安装边界规整，不需要额外设计复杂的转接支架，壳体内部预留了润滑脂存储腔，能够为传动副提供长期的润滑保障，减少日常维护频次。结构的核心传动部件做了等强度优化，槽轮的辐条采用流线型造型，在保证结构刚性的前提下尽可能降低转动惯量，减少启停阶段的惯性冲击，主动拨盘的锁止弧与槽轮的锁止面采用精密配合设计，停驻阶段的间隙控制在极小范围内，避免停位时出现回差晃动。这套结构可以直接集成到各类需要间歇分度传动的设备中，适配轻工、电子、包装、机床附件等多个领域的间歇传动需求，传动过程中运动规律平滑，不需要额外添加复杂的缓冲结构就能实现稳定的间歇步进输出，整体结构紧凑，占用安装空间小，传动效率高，能够在长期连续运行工况下保持稳定的分度精度。
