轧机轧辊与轴承箱装配台结构设计

该装配台主要应用于冶金轧钢生产车间的设备检修与预装环节，针对轧机核心部件轧辊与轴承箱的装配作业设计，解决传统装配过程中部件对位难、同轴度偏差大、吊装磕碰损伤的痛点，是轧线设备运维环节的核心辅助工装。在实际生产场景中，轧机长期承受重载轧制冲击后，轧辊轴承易出现磨损、密封失效等问题，需要定期将轧辊从轴承箱中拆出检修，或完成新辊与轴承箱的预装作业，该装配台可在地面固定工位完成整套对位装配，无需占用轧机主作业线时间，大幅缩短轧线换辊检修的停机时长。

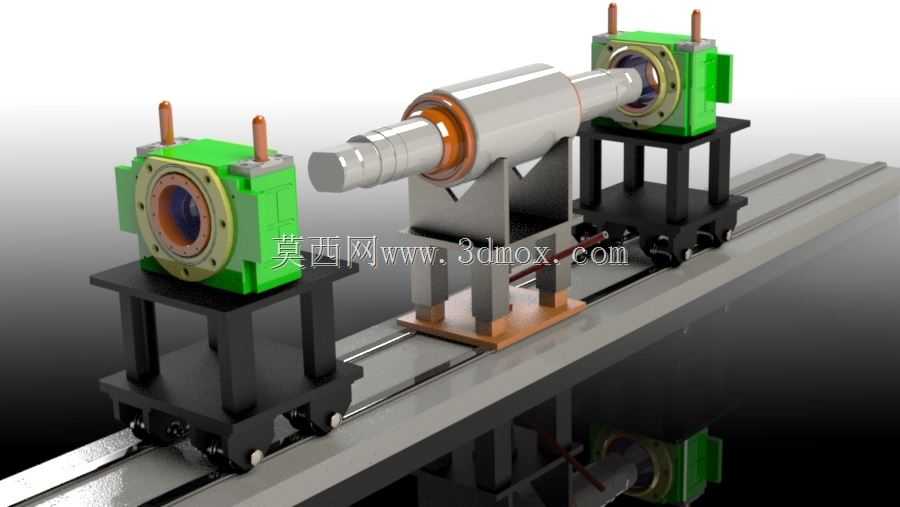

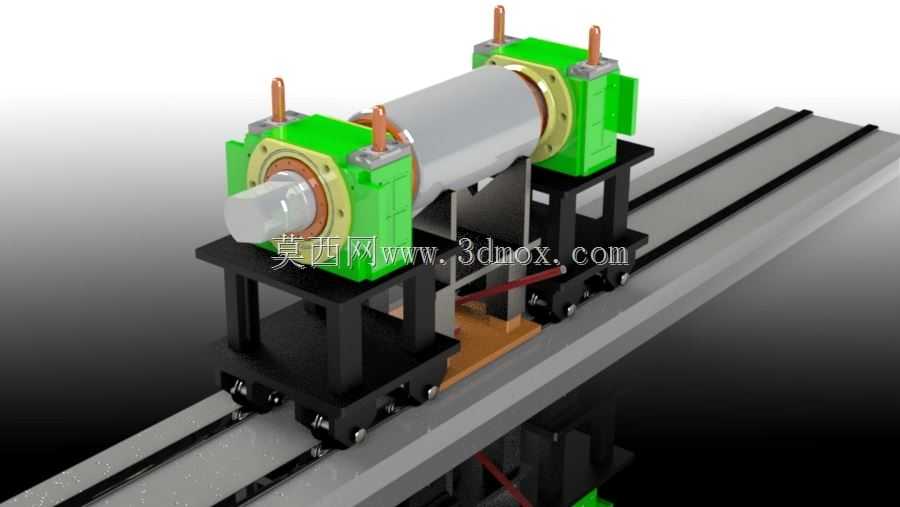

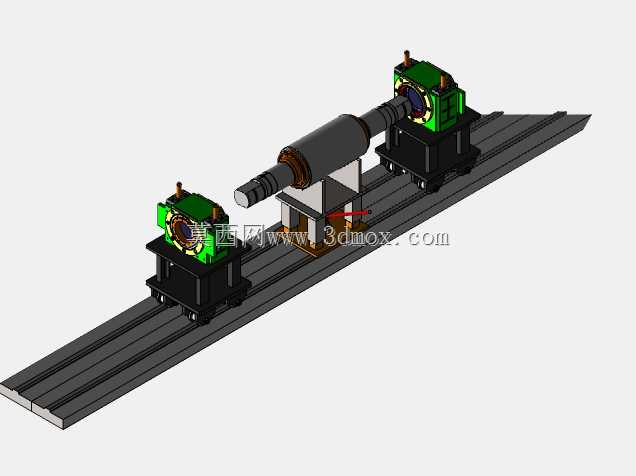

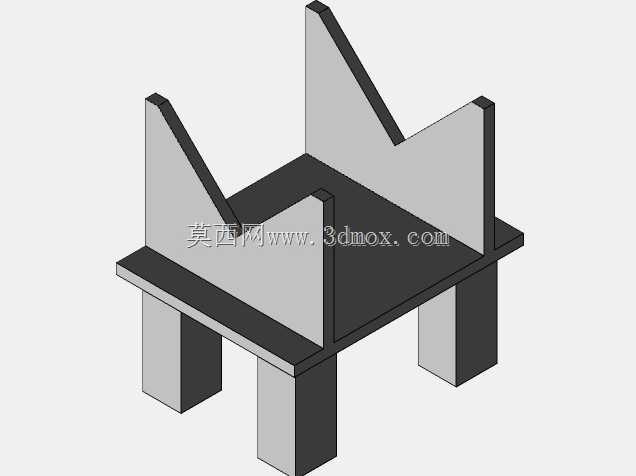

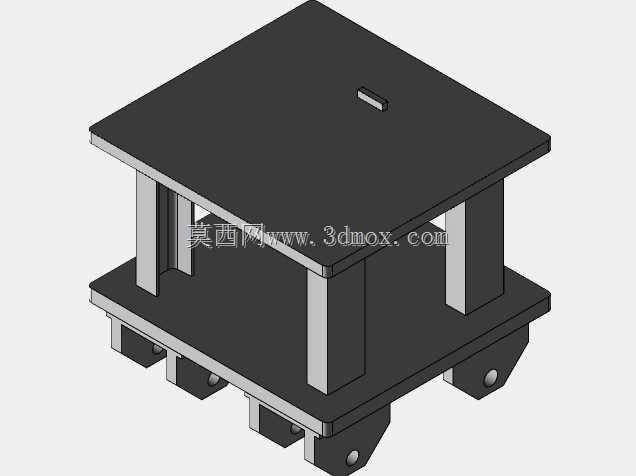

从功能特性来看，该装配台采用双工位滑动支撑结构，两侧的轴承箱承载小车可沿底部直线导轨做轴向滑动，适配不同辊身长度的轧辊装配需求；中间的V型支撑座用于承托轧辊辊身，支撑面镶嵌铜质减磨衬垫，避免轧辊精加工表面出现压痕或划伤。两侧承载小车带有高度微调机构，可根据轴承箱的中心高调整支撑高度，保证轴承箱内孔与轧辊轴颈的同轴度误差控制在0.02mm以内，避免装配过程中出现轴承滚子偏载、密封件剪切损坏的问题。小车底部配置锁紧装置，对位完成后可锁定轴向位置，配合液压推进机构可平稳将轴承箱推装到轧辊轴颈上，替代传统的铜棒敲击、吊装硬顶的粗放装配方式。

设计思路上，该工装优先考虑重载适配性，整体底座采用加厚型钢焊接结构，经过去应力退火处理，长期承受10吨以上的轧辊部件载荷也不会出现形变；导轨选用重载滚柱直线导轨，滑动阻力小且承载能力强，即使轴承箱与轧辊总重较大，单人即可推动两侧小车完成对位。两侧轴承箱支撑位设计有定位止口，可快速卡装轴承箱的安装法兰面，无需反复调整轴承箱的周向角度，保证轴承箱上的润滑管路、冷却接口的朝向符合装配要求。

从安装边界与尺寸适配来看，该装配台底部导轨的有效行程可覆盖辊身长度800mm至1800mm的常规热轧、冷轧工作辊与支撑辊装配需求，中间V型支撑座的高度可通过垫片组调整，适配轴颈直径120mm至300mm的轧辊装配；整体设备安装时需要预埋地脚螺栓固定，地面承载能力要求不低于5吨每平方米，装配台两侧预留不小于1.5米的操作空间，方便操作人员完成轴承锁紧螺母紧固、密封件安装等工序。装配台的轴向对位基准与轧机机架内的轴承座安装基准保持一致，预装完成的轧辊轴承箱组件可直接吊装上线安装，无需二次调整，大幅提升换辊作业效率。
