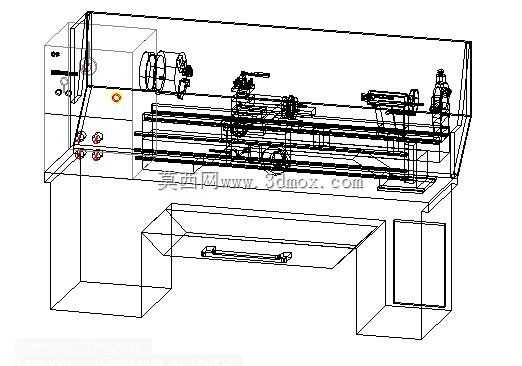

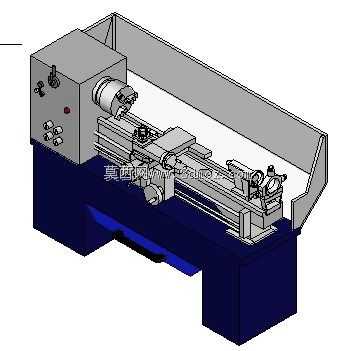

普通卧式车床整体结构三维设计

这款卧式车床的三维结构设计，完全围绕中小批量机械加工车间的实际生产需求搭建，可覆盖轴类、盘类、套类等多种回转体零件的全工序车削作业，适配五金加工、汽配制造、通用设备修配、职业院校实训教学等多类场景，能够完成外圆、内孔、端面、螺纹、锥面、成型回转面的常规切削加工，是机加工产线中应用覆盖面最广的通用切削设备。从整体功能布局来看，设计遵循传统卧式车床的成熟传动逻辑，床头箱集成主轴装夹与变速传动结构，前端配置三爪自定心卡盘作为工件装夹载体，可适配不同直径规格的棒料、盘类工件装夹需求；床身采用高刚性一体式箱型床腿支撑结构，床身导轨经过水平度校准设计，为溜板箱、刀架的纵向进给提供稳定的运动导向，避免长行程进给过程中出现爬行、偏移问题；进给系统可实现纵向、横向的独立进给传动，刀架采用多工位转位结构，可同时装夹多把不同用途的车削刀具，加工过程中无需重复拆装换刀，有效缩短工序辅助时长；尾座配置可伸缩顶针结构，既可以配合卡盘完成长轴类零件的双顶装夹，降低长工件加工时的挠曲变形量，也可换装钻头、铰刀等孔加工刀具，完成工件端面的孔系加工作业；床身后侧配置半包围式防护挡板，可阻挡切削过程中飞溅的切屑与切削液，避免加工废料飞溅造成的安全隐患，床身下部预留切屑收集与切削液回流的空间，适配车间常规的切削液循环收集系统。在设计思路上，整体结构优先保障刚性与操作便捷性的平衡，床头箱、床身、床腿等核心承载部件均采用厚重的实体结构设计，抵消重切削过程中产生的振动，保障加工表面的光洁度与尺寸精度；操作控件集中布置在床头箱靠近操作者的一侧，主轴启停、变速、进给调节等操作无需操作者大幅移动身体，符合一线操作的人机工程要求；各运动副均预留合理的装配间隙与润滑通道，方便日常设备维护时的注油保养与间隙调整。从安装边界来看，设备整体采用落地式安装结构，两个床腿的支撑面预留地脚螺栓安装孔，安装时需按照车间地面承重要求浇筑对应的混凝土地基，保障设备长期运行的水平稳定性；设备左右两侧预留足够的操作与维护空间，前端预留工件上下料、刀具拆装的操作位，后侧预留电气线路、切削液管路的排布空间，整体占地面积适配常规中小型机加工车间的工位排布要求，无需对车间现有布局做大幅改造即可完成安装投用。
