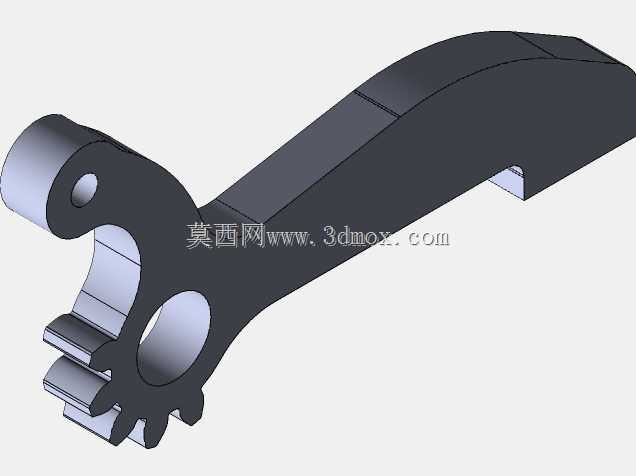

该异形连接臂是工业机器人关节传动系统中的核心受力构件,主要应用于多关节工业机器人的小臂与末端执行器连接部位,也可适配协作机器人、码垛机器人的相邻关节动力传递场景,承担关节间动力传导、运动轨迹约束、末端负载承载的核心作用,是保障机器人关节运动精度与负载能力的关键结构件。从实际用途来看,该构件一端对接关节驱动输出端,另一端衔接末端执行器安装座,既能够将驱动端的旋转动力精准传递至末端作业端,也可通过自身的异形轮廓避让关节运动过程中的周边管线与相邻构件,避免运动干涉,同时可承受末端作业时产生的径向、轴向复合载荷,保障高速运动下的结构稳定性。在功能特性设计上,该构件采用一体化异形构型,左端设置多组定位孔与齿形啮合结构,可与驱动端输出法兰实现无间隙啮合,杜绝传动过程中的回程误差;中部采用渐变弧形臂身结构,在保证结构强度的前提下有效降低自身重量,减少关节驱动的负载损耗;臂身预留的两处贯通安装孔可用于穿设末端执行器的动力线缆与信号管线,实现管线内置排布,避免运动过程中管线拖拽磨损;右端的卡槽式结构可快速适配不同规格的末端执行器安装座,无需额外转接件即可完成快换对接,提升末端工装的更换效率。设计思路上,该构件优先遵循传动精度优先、重量轻量化、运动无干涉的核心原则,首先根据对应关节的运动行程与负载参数,确定臂身的受力弯矩分布,在应力集中的啮合端与安装端做局部加厚处理,臂身非受力区域做减薄挖空设计,平衡强度与自重的关系;齿形啮合结构采用渐开线齿形设计,保证啮合接触面积均匀,长期往复运动下不会出现应力集中导致的齿形磨损;弧形臂身的轮廓曲线完全匹配关节最大运动角度下的包络空间,确保全行程运动中不会与机器人大臂、基座等固定结构产生碰撞。在外形尺寸与安装边界上,该构件整体沿臂身延伸方向的长度适配对应关节的中心距要求,左端啮合端的齿形外径与驱动端输出座的内齿圈尺寸完全匹配,两处安装孔的中心距与孔径公差严格按照传动配合要求设计,保证装配同轴度;右端卡槽的开口尺寸与安装端面的定位销孔位置,完全适配标准末端执行器的安装接口,装配后端面贴合度满足高精度传动要求,构件整体的最大外轮廓尺寸控制在关节运动包络范围内,不会额外占用机器人的作业空间,同时预留的管线穿设孔孔径可满足常规动力线与信号线的穿设需求,无需额外开设走线槽。
- 上一篇:哈斯VF5TRT无五轴耳槽间距工作台
- 下一篇:二冲程摩托专用微型增压装置结构设计
- 全部评论(0)
- 模板大小 19.97 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWOR
- 软件分类 工业机器人
