船舶舱室用齿轮传动高压密封水密门结构

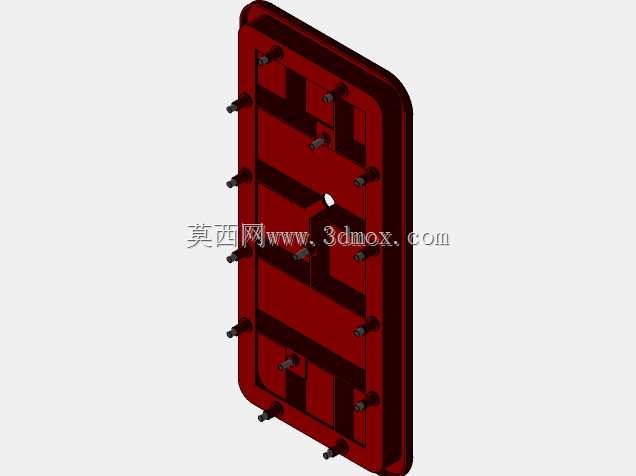

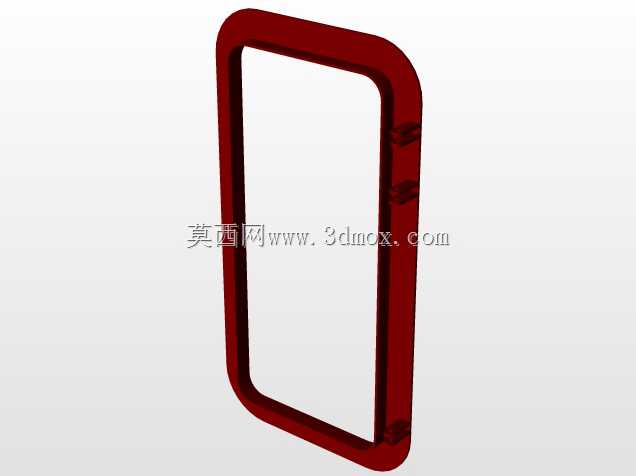

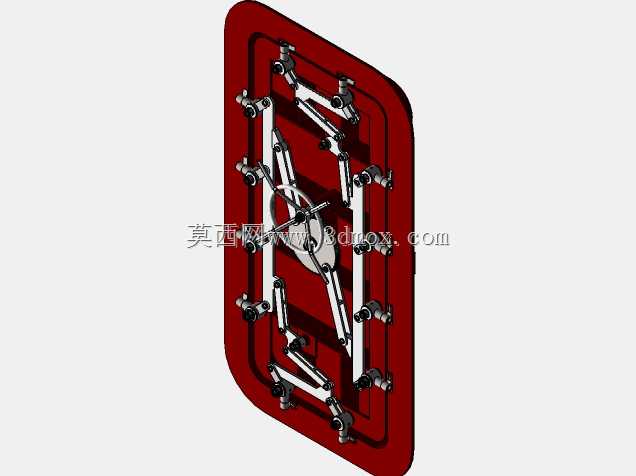

这款齿轮式水密门主要应用于船舶内部相邻水密舱室的分隔通道处，也可适配深海作业装备、水下承压舱体、高水压工况的地下管廊隔舱等场景，核心作用是在舱室一侧出现进水、压力骤升的工况时，通过可靠的密封锁紧结构阻断水流贯通，维持相邻舱室的压力稳定与结构安全，避免进水范围扩散引发整体舱室失稳，是船舶抗沉设计、承压舱体安全防护体系中不可或缺的通道密封构件。该水密门采用多锁点同步齿轮传动锁紧结构，区别于传统单锁点水密门的受力不均问题，门体周边均匀布置多组联动锁止压块，通过中心手轮驱动内部齿轮连杆机构同步动作，转动手轮时所有锁点可同步完成锁紧或解锁动作，操作过程顺畅无卡滞，单人即可快速完成门体的启闭操作，锁紧后所有压块对门体密封胶条施加均匀的压紧力，可承受对应等级的侧向水压不发生渗漏，密封性能稳定可靠。设计过程中优先考虑了承压工况下的结构强度与受力分布，门体主体采用带圆弧过渡的长方圆角造型，避免直角结构带来的应力集中问题，内部设置加强筋结构提升整体刚性，在承受高压侧向载荷时门体变形量控制在密封胶条可补偿的范围内，不会因形变出现密封失效。齿轮连杆机构的运动轨迹经过反复校核，所有铰接点均设置耐磨衬套结构，长期反复启闭也不会出现过大的配合间隙，保证锁点位置的精度始终符合密封压紧要求。安装边界方面，该水密门采用嵌入式法兰安装结构，门框与舱壁预埋的安装法兰通过螺栓紧固连接，门框与舱壁接触面设置整圈密封垫，避免安装缝隙出现渗漏；门体的开启旋转半径经过优化，在狭窄的舱室通道内也可完成90度全开操作，不会占用过多舱内通行空间，适配船舶舱室紧凑的布局特点。门体的锁紧手轮设置在门体中部位置，操作高度符合人体工程学要求，人员在穿戴防护装备的情况下也可顺利完成操作，紧急工况下可快速实现门体的锁闭或开启，满足应急处置的操作需求。密封胶条采用耐海水腐蚀、耐老化的专用橡胶材质，长期处于高湿、高盐雾的船舶环境中也不会出现硬化、开裂问题，维护时仅需定期检查胶条压缩量即可，后期更换便捷，可有效降低全生命周期的维护成本。
