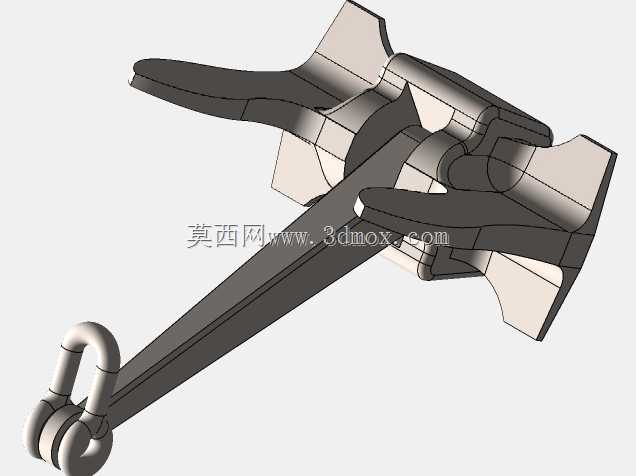

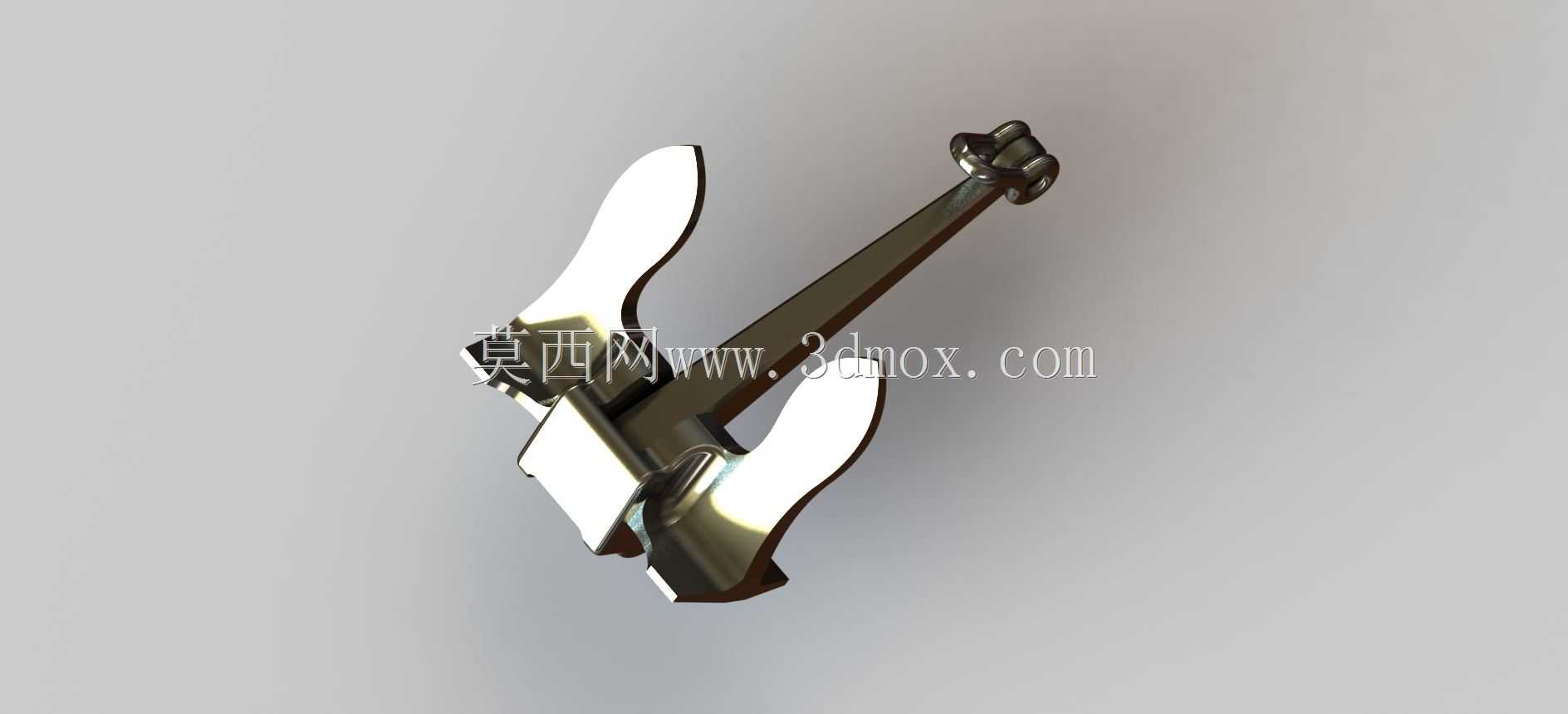

千磅级霍尔式船用锚具精细三维结构

这款千磅级船用锚是船舶系泊系统的核心受力部件，主要应用于内河航运、近海作业的中小型船舶临时锚泊、定点停泊场景，也可作为水上作业平台、浮动码头的临时固定锚具使用，能够在沙质、泥质等常见内河及近岸水底地质环境下，通过锚爪啮入底土层形成稳定抓附力，抵消水流推力、风力对船舶或浮体的位移作用力，避免停泊过程中出现走锚、漂移等安全隐患。

从功能特性来看，该锚采用经典霍尔锚结构设计，锚爪与锚冠采用铰接式连接结构，在锚体接触水底后，受锚链拉力作用可自动调整啮入角度，无需额外操作即可让两个对称锚爪顺利切入底土，相比传统固定爪锚，其抓重比更高，同等重量下能提供更可靠的抓附力，且起锚时锚爪可随拉力方向自然转动，顺利从底土中脱出，不会出现卡锚、勾挂水底杂物难以起升的问题。锚干采用长直杆式结构，上端设置有与锚链卸扣匹配的连接端，连接部位做了加厚强化处理，能够承受锚链传递的大吨位拉力，避免长期受力出现连接端变形、断裂的问题。

设计过程中重点考量了实际使用的受力分布与安装适配性，整体结构采用对称式布局，锚爪的曲面弧度经过反复优化，既保证啮入底土时的切入角度顺畅，又能在抓附后形成足够的受力承载面，分散底土对锚爪的反作用力，避免应力集中导致的锚爪弯折。锚冠部位做了圆弧过渡处理，在锚体被拖拽移动时能够顺畅沿水底滑动，引导锚爪向下切入土层，不会出现锚体平躺无法啮入底土的失效情况。

从安装边界与尺寸适配来看，该锚整体重量为千磅级别，适配的锚链直径、卸扣规格均符合中小型船舶的系泊配件标准，锚干上端的连接孔尺寸可直接匹配常规船用卸扣，无需额外加工转接件即可完成与锚链的组装。锚体收拢状态下整体轮廓规整，存放时可贴合船舶锚穴内壁放置，不会占用过多甲板存储空间，锚爪转动行程经过限位设计，最大张开角度控制在合理范围内，既保证抓附时的受力角度最优，也避免起锚过程中锚爪过度转动磕碰船体外板。整体金属结构的壁厚分配遵循受力优先原则，拉力传递路径上的锚干、锚爪根部、连接端均做了加厚处理，非主要受力部位做了合理的减重优化，在保证结构强度满足系泊受力要求的前提下，尽可能控制整体重量，降低锚机的起升负载。
