百吨级修造船用干船坞钢结构设计方案

干船坞作为船舶修造领域的核心水工基础设施，是造船厂、修船基地开展船舶建造、坞修作业的核心载体，本次呈现的3000吨级干船坞结构，主要面向内河及沿海中小型船舶的建造、检修、维护作业场景，可覆盖长度百米级、排水量三千吨级以内的货船、工程船、作业船舶的全流程修造需求，能够为船舶建造提供封闭的干作业空间，解决船舶水下部分检修、船体分段总装、新船下水前舾装等作业的场地需求。

从实际用途来看，该干船坞可完成船舶外壳除锈涂装、螺旋桨检修更换、船底阀门维护、船体结构焊接修复、新船分段合拢总装等核心作业，作业时通过关闭坞门排干坞内水体，即可形成完全干燥的作业平面，相比浮船坞具备更高的作业稳定性与更大的承载能力，适合固定厂区的常态化修造船作业。

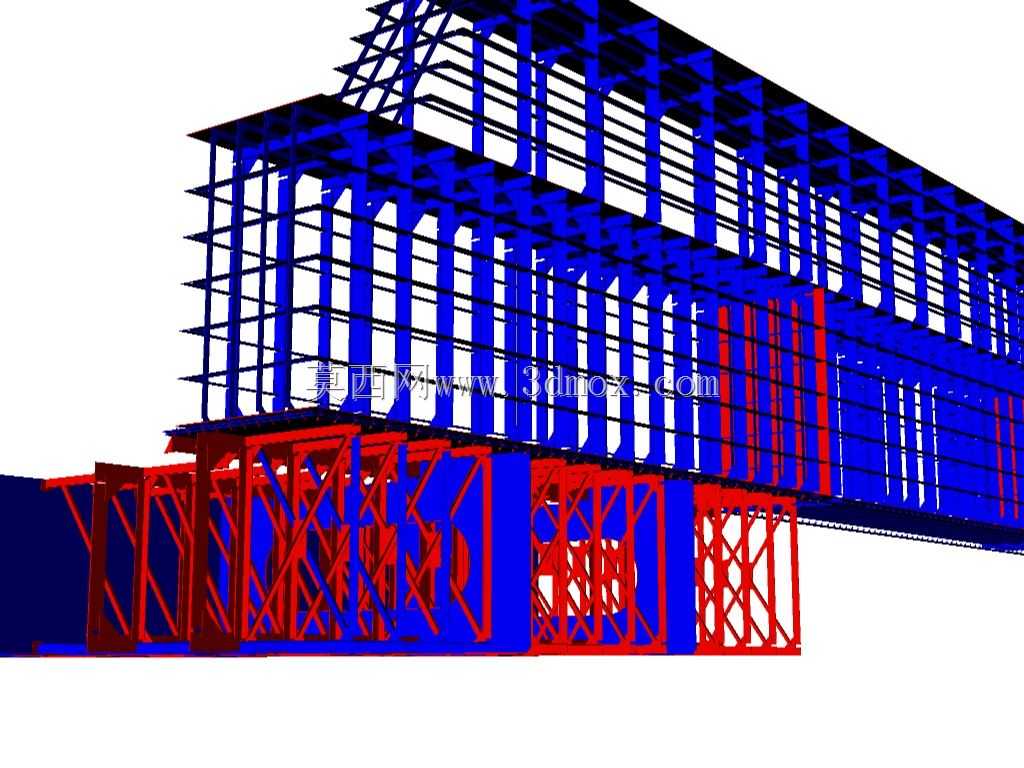

在功能特性设计上，该结构采用主次钢桁架分层承载的设计思路，下部红色桁架结构为坞室底部承重支撑体系，沿坞室纵向均匀排布，承担船舶坐墩后的全部竖向载荷，同时预留了坞内排水管线、作业通道、工装设备安装的布设空间，可保证坞内作业时的载荷均匀传递，避免局部应力集中造成结构变形；上部蓝色桁架结构为坞墙与上部作业平台支撑体系，沿坞室两侧连续布置，既承担坞墙侧的水土压力，也为上部的起重设备行走、作业人员通行、管线布设提供稳定的支撑结构，桁架的腹杆采用交叉斜撑设计，可有效抵消纵向、横向的水平载荷，提升整体结构的抗形变能力。

设计过程中充分考虑了修造船作业的实际边界需求，整体坞室长度适配百米级船舶的停靠需求，坞室宽度满足三千吨级船舶的型宽要求，同时预留了两侧作业通道的安装空间，底部支撑结构的标高设计兼顾了坐墩高度与排水坡度要求，可保证坞内积水顺利汇集排出；上部结构的载荷设计预留了起重设备、舾装工装的安装余量，可适配不同类型修造作业的载荷需求，钢结构的连接节点采用标准化设计，既方便现场安装施工，也便于后期的结构维护与部件更换，整体结构在满足承载强度要求的前提下，尽可能优化了杆件排布，减少冗余结构带来的材料浪费，同时保证了结构整体的刚度与稳定性，能够承受船舶坐墩时的冲击载荷、坞室充排水时的水压力变化，以及日常作业中的动载荷影响，为修造船作业提供安全稳定的干作业空间。
