侧开式真空干燥烘箱结构设计方案

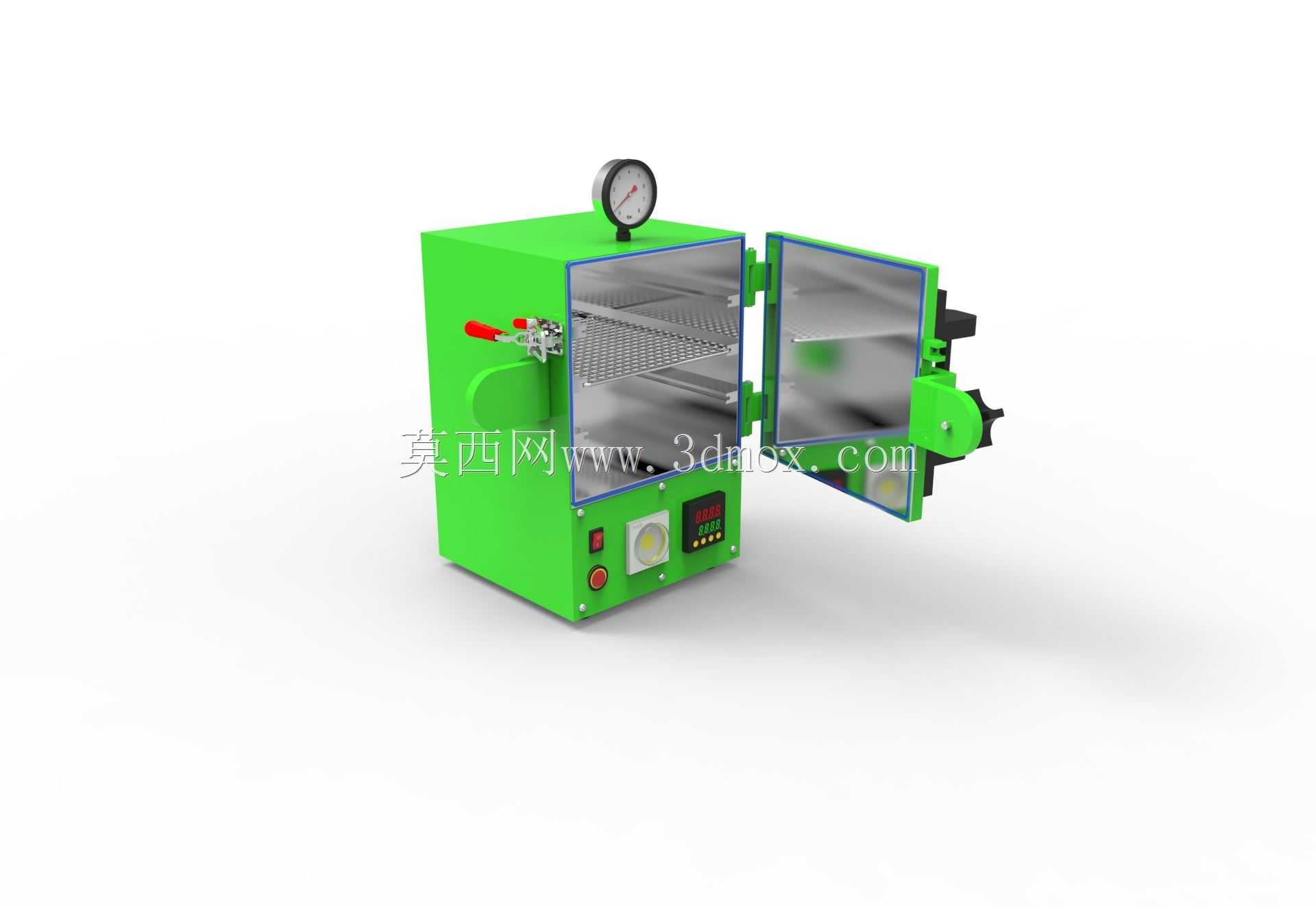

这款侧开式真空烘箱主要面向实验室小批量样品干燥、热敏性物料低温烘干、电子元器件真空除泡、工业零部件脱湿预处理等场景，在电子制造、新材料研发、医药制剂、食品检测、五金加工等领域都有广泛应用，能够在低气压环境下完成物料的干燥作业，避免高温环境对热敏性、易氧化物料造成性能破坏，同时可以快速抽出物料孔隙内残留的水分、溶剂与气泡，提升成品的结构稳定性与性能一致性。设备整体采用立式方箱结构设计，正面配置侧开式密封门，门体采用多点锁紧结构配合耐高温硅橡胶密封圈，能够保证腔体在负压状态下的密封可靠性，避免漏气导致真空度不足的问题；门体配置透明观察窗，可在作业过程中随时观察内部物料状态，无需开门破真空查看，减少作业过程中的真空度波动与能耗损失。腔体顶部安装径向真空压力表，可实时直观显示腔体内的真空度数值，方便操作人员根据工艺要求调整抽气速率与真空阈值；腔体侧面配置手动放气阀，在作业完成后可缓慢平衡腔体内外气压，避免快速放气导致的物料飞溅、门体冲击问题。设备下部集成控制与操作区域，配置数显温控模块，可精准设定腔体加热温度，配合腔体内壁均匀布置的加热层，实现腔体内温度场的均匀分布，减少不同位置物料的干燥效果差异；同时配置电源开关、加热状态指示灯、急停按钮，操作逻辑清晰直观，方便一线操作人员快速上手。腔体内部配置多层可抽拉置物搁架，可根据待处理物料的高度灵活调整搁架间距，适配不同尺寸的样品托盘与工件，提升腔体内部空间利用率。设计过程中充分考虑设备的安装与使用边界，整体采用紧凑化立式布局，占地面积小，可直接放置在标准实验室工作台、车间操作台上使用，无需额外做地基固定；背部预留真空抽气接口、电源接线端口，可快速连接外置真空泵与供电线路，设备后侧预留足够的散热与管线接驳空间，避免贴墙安装导致的散热不畅、管线弯折问题；门体开启角度可达到180度，开门后不会占用设备前方过多操作空间，方便取放物料与清洁腔体内部。设备外壳采用冷轧钢板喷塑处理，兼顾结构强度与耐腐蚀性能，腔体内部采用镜面不锈钢材质，不易粘附物料残留，清洁维护方便，同时具备良好的热反射性能，能够减少热量向外散失，提升加热效率、降低作业能耗。
