NACA0012标准翼型结构三维造型

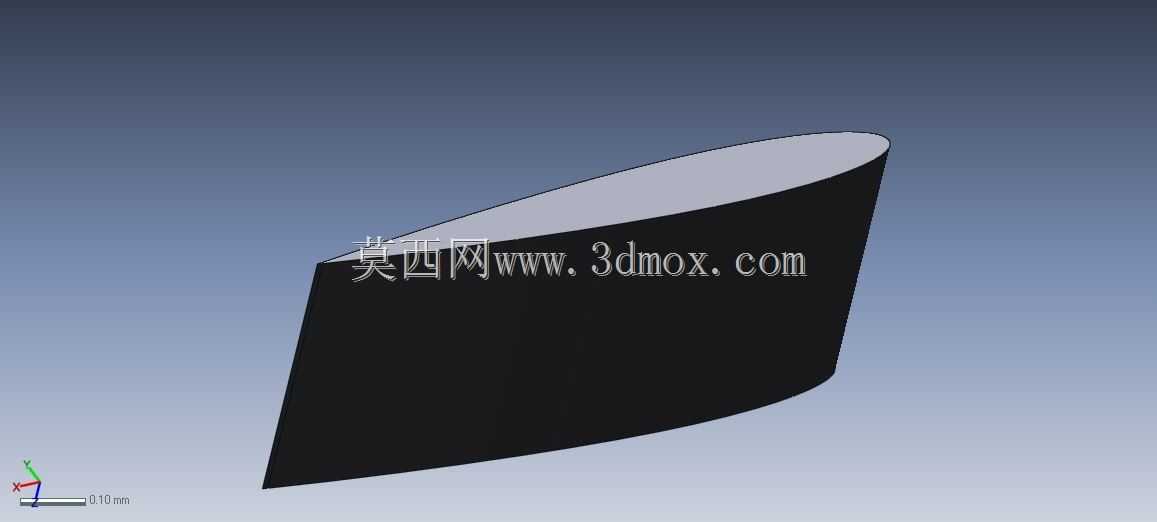

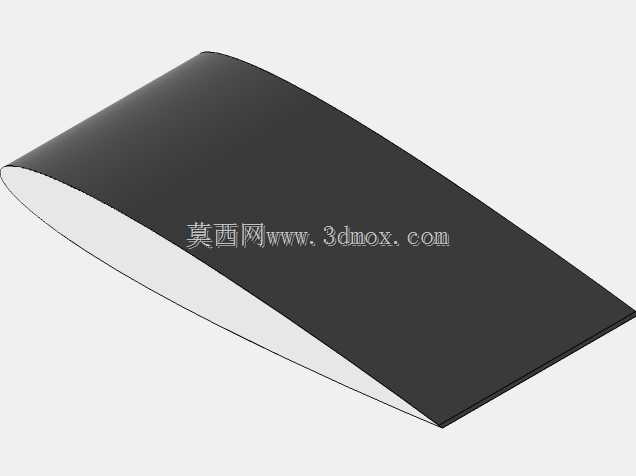

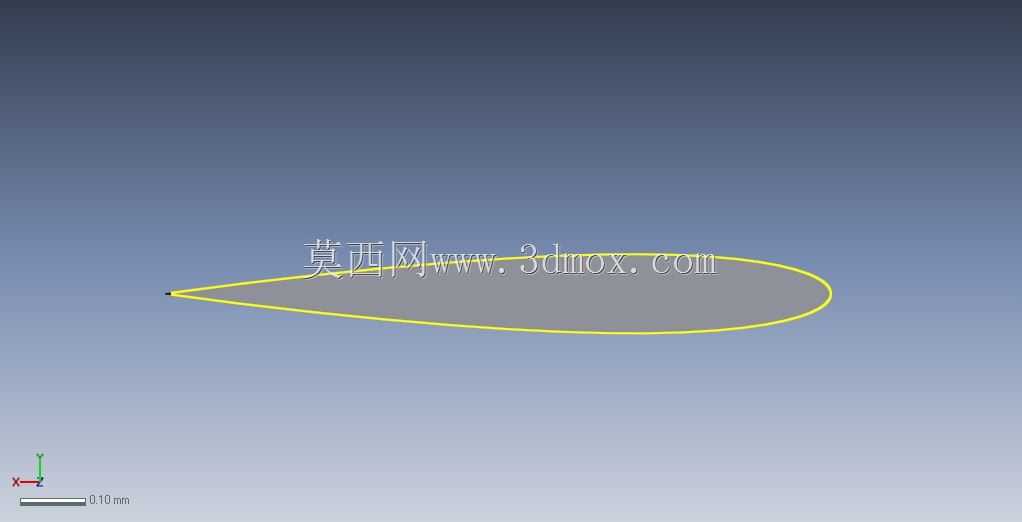

该翼型造型基于经典NACA四位数字翼型族的0012对称翼型参数构建，是航空航天、流体动力领域应用极为广泛的基础翼面构型，在低速飞行器机翼、小型无人机升力面、船舶水翼、水力机械叶片、风洞试验标模等场景中都有大量实际应用。作为对称翼型，其最大厚度位置位于弦长30%处，相对厚度为弦长的12%，上下翼面关于弦线完全对称，零攻角状态下升力系数为零，压力分布上下对称，这一特性让它既可以作为飞行器水平尾翼、垂直尾翼的安定面构型，也可用于需要正反工况等效的水翼推进、舵面结构设计中。从设计思路来看，该造型严格遵循NACA翼型的坐标生成规则，翼型前缘采用标准圆弧过渡，避免了尖锐前缘带来的大攻角下提前失速问题，后缘采用完整闭合的钝后缘处理，而非理论上的尖锐后缘，既保证了实际加工制造的工艺可行性，也避免了数值模拟中后缘网格质量过差的问题，同时完整后缘结构也能提升翼面在实际流场中的结构强度，降低后缘涡脱带来的振动影响。在实际应用场景中，该翼型常作为基础母型用于各类低速翼面的改型设计，比如小型固定翼无人机的主翼会在该翼型基础上根据飞行雷诺数调整厚度分布，竞速类水翼板的水翼也会基于该对称翼型优化曲面来降低水中航行阻力，风力机的对称翼型叶片段也会参考该翼型的压力分布特性调整做功效率。从安装边界来看，该翼型造型保留了完整的弦向基准面与翼展方向的安装定位基准，弦长参数可根据实际使用场景等比例缩放，翼展方向可根据需求拉伸为直翼、后掠翼或者扭转翼面，翼根位置预留了与主体结构连接的安装平面，能够直接对接机翼主梁、水翼支撑臂等连接结构，不需要额外做曲面修补即可完成装配。在功能特性上，该对称翼型在小攻角范围内拥有线性度极佳的升阻特性，阻力发散攻角范围宽，低速下失速特性平缓，不会出现升力突然骤降的情况，同时结构厚度充足，翼内部有足够空间布置油路、传感器、加强筋等结构，既满足气动性能要求，也兼顾结构设计的合理性。
