可调螺距船舶螺旋桨传动结构设计

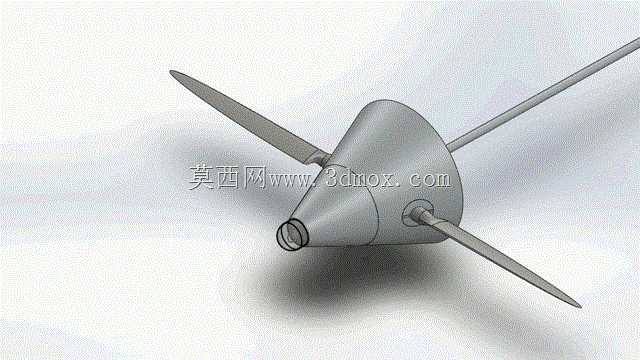

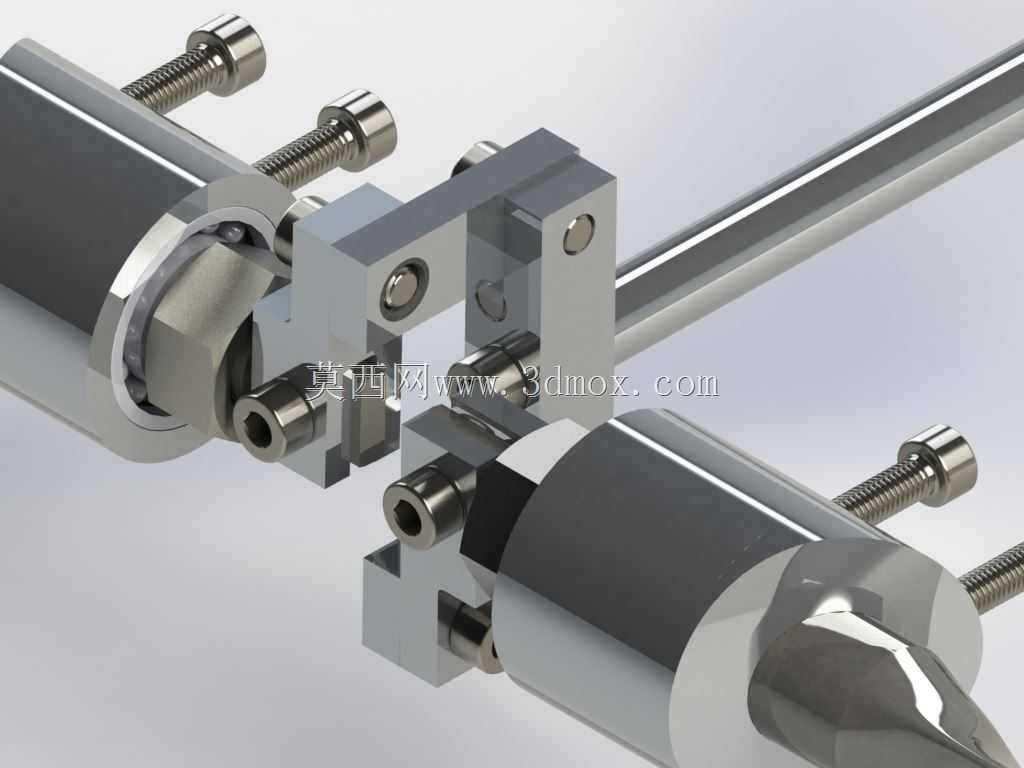

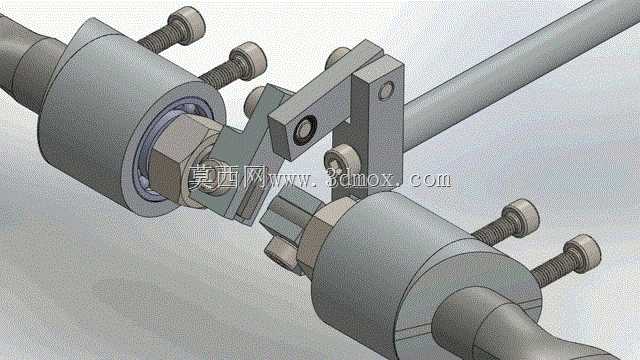

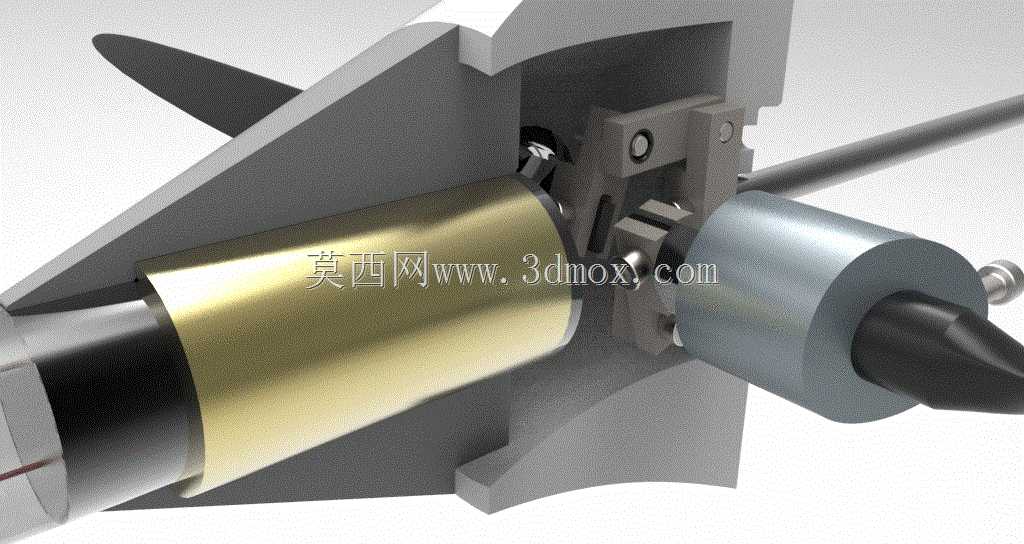

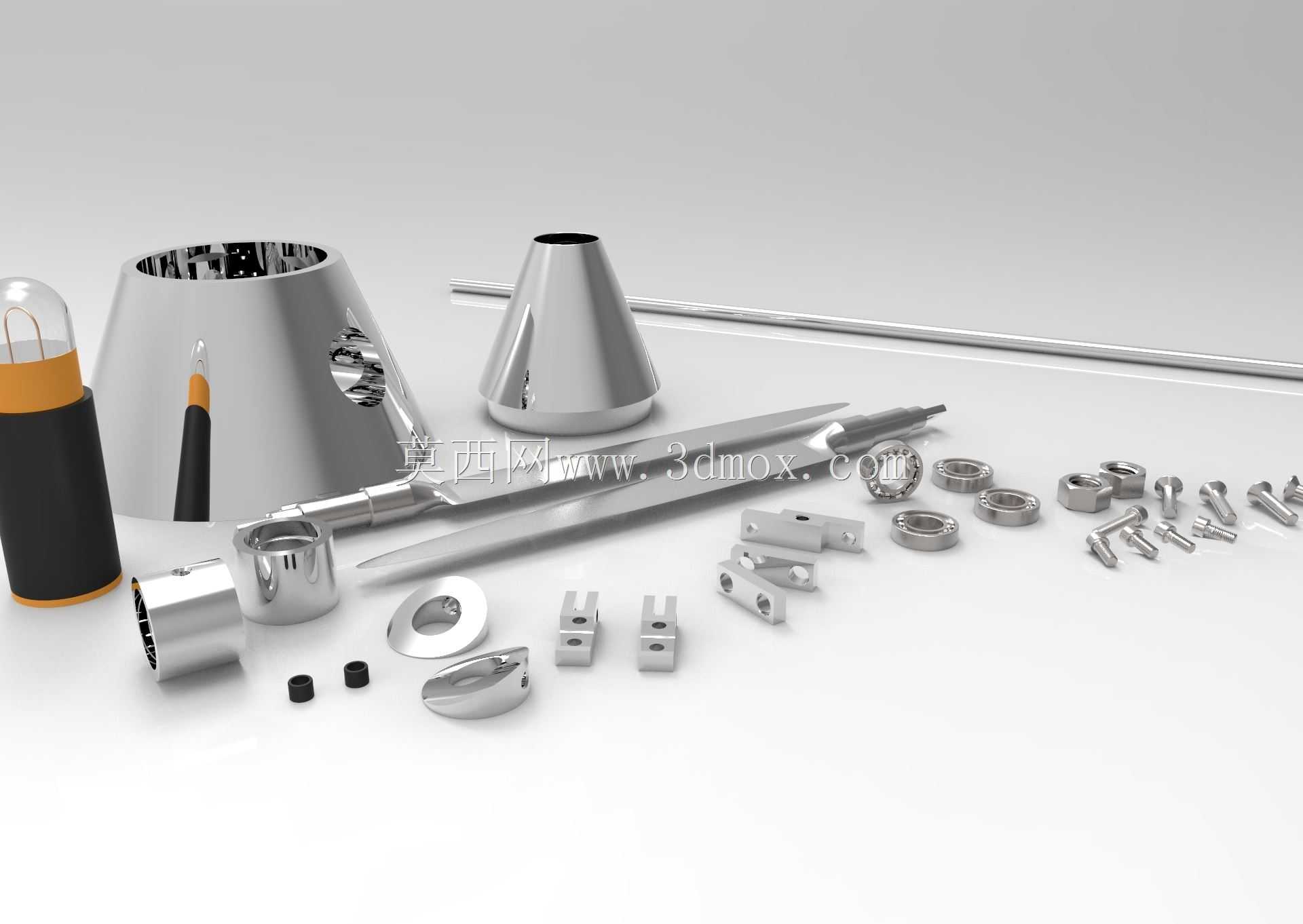

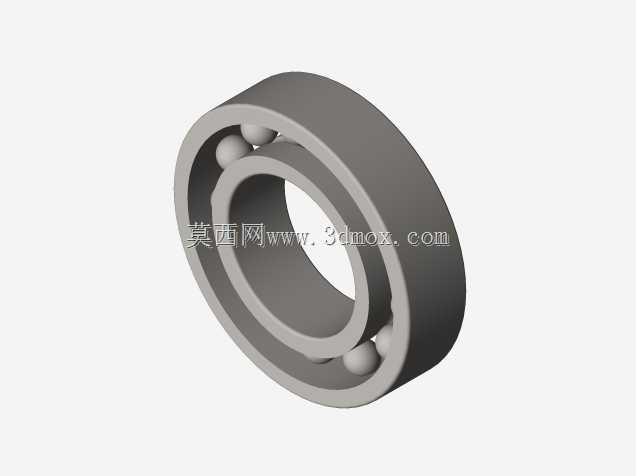

该可调螺距螺旋桨结构主要应用于各类内河及近海作业船舶、小型潜航装备的推进系统中，区别于传统固定螺距螺旋桨，这套结构可在不改变主机转速与转向的前提下，通过桨毂内部的联动机构调整桨叶的安装角度，从而改变螺旋桨的推进螺距，适配船舶不同航行工况下的推力需求，无论是低速重载拖航、高速巡航航行，还是微速精准靠泊，都能让主机始终维持在最优工作区间，大幅降低航行过程中的燃油消耗，同时省去了传统定距桨配套的换向齿轮组结构，简化了船舶动力传动链路，提升了动力系统的整体可靠性。整套结构的核心设计围绕桨毂内部的曲柄滑块联动机构展开，两端的轴套通过锁紧螺栓固定在艉轴上，内置的轴承组件可承受螺旋桨运转时产生的径向与轴向复合载荷，中间的联动摇臂与桨叶根部的曲柄销刚性连接，当轴向往复作用力传递到摇臂机构时，可同步带动所有桨叶绕自身根部的转轴偏转，实现螺距的无级调节，整套联动机构的运动间隙经过精准设计，既保证了桨叶调节动作的顺畅无卡滞，又能避免间隙过大导致的桨叶颤振，降低运转过程中的振动与噪声。在安装边界设计上，这套螺旋桨结构采用剖分式轴套锁紧结构，无需对艉轴做额外的键槽加工即可完成固定安装，适配直径范围在常规小型船舶配套的艉轴尺寸，桨毂整体采用流线型外形设计，可降低桨毂自身的航行阻力，减少水流在桨毂表面的紊流产生，提升螺旋桨的整体推进效率。两端的锁紧螺栓采用对称布置形式，可保证轴套锁紧力均匀分布，避免长期运转过程中出现轴套松动移位的问题，内置的密封结构可阻挡外部泥沙、海水侵入桨毂内部的联动关节与轴承位置，延长整套机构的维护周期，适配长期在复杂水环境下的作业需求。这套可调螺距结构还支持应急状态下的螺距锁定功能，当调节机构出现故障时，可通过锁紧组件将桨叶固定在合适的螺距位置，保证船舶仍具备基本航行能力，大幅提升航行过程的安全性，相较于传统定距桨，这套结构在多工况船舶上的适配性更强，能覆盖更多复杂航行场景的使用需求。
