双轴式船用运输拖车架结构设计

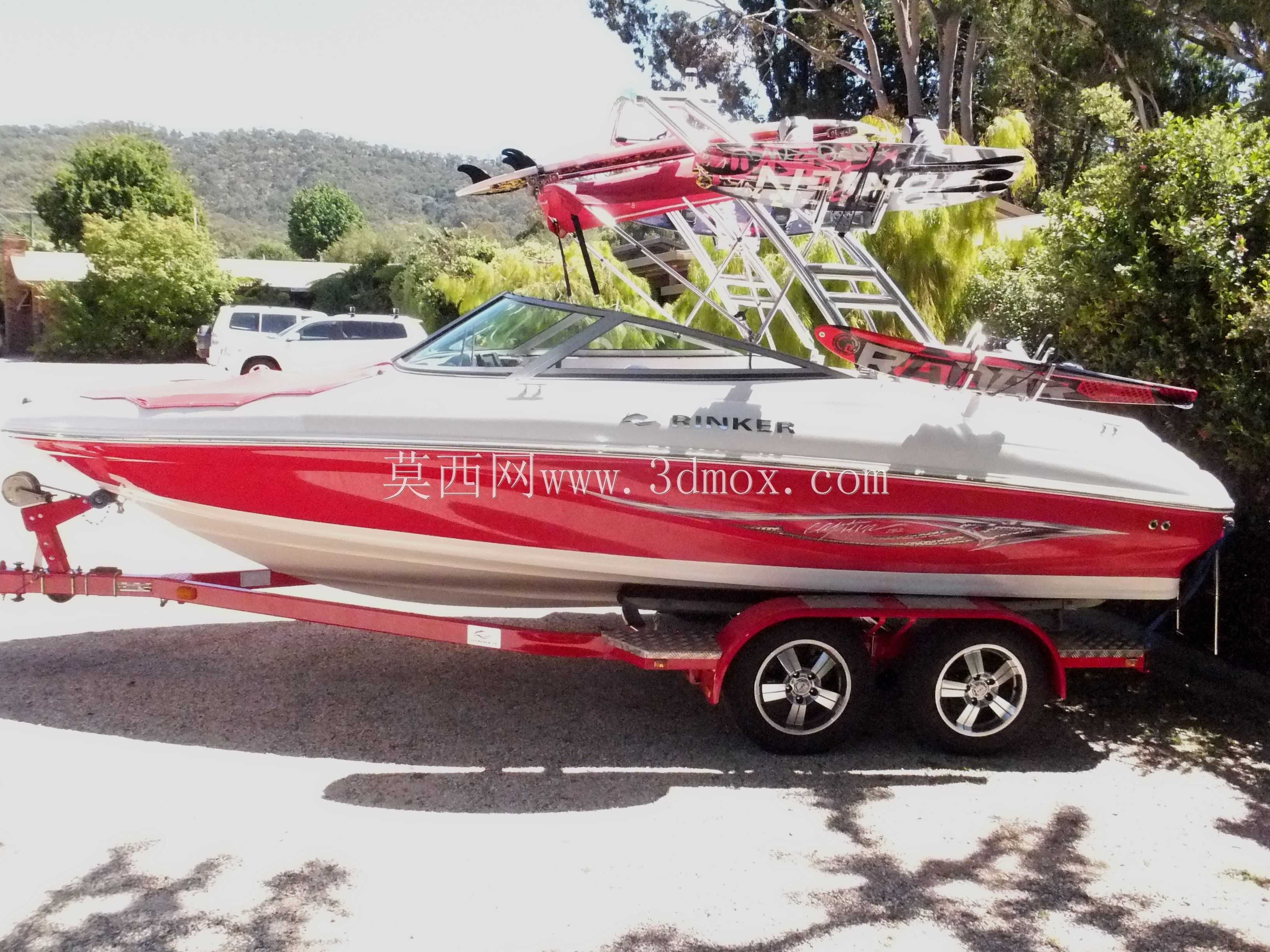

这款双轴船用拖车架主要应用于内陆水域游艇码头、船舶维修厂区、临水休闲度假区等场景，承担小型休闲船舶、作业小艇的陆地转运、短距离移位与临时停放承载功能，可适配多数常规尺寸的小型玻璃钢船、充气艇与轻型作业船，解决船舶离水后的陆地移动难题，避免船体直接接触地面造成的漆面磨损与结构磕碰。

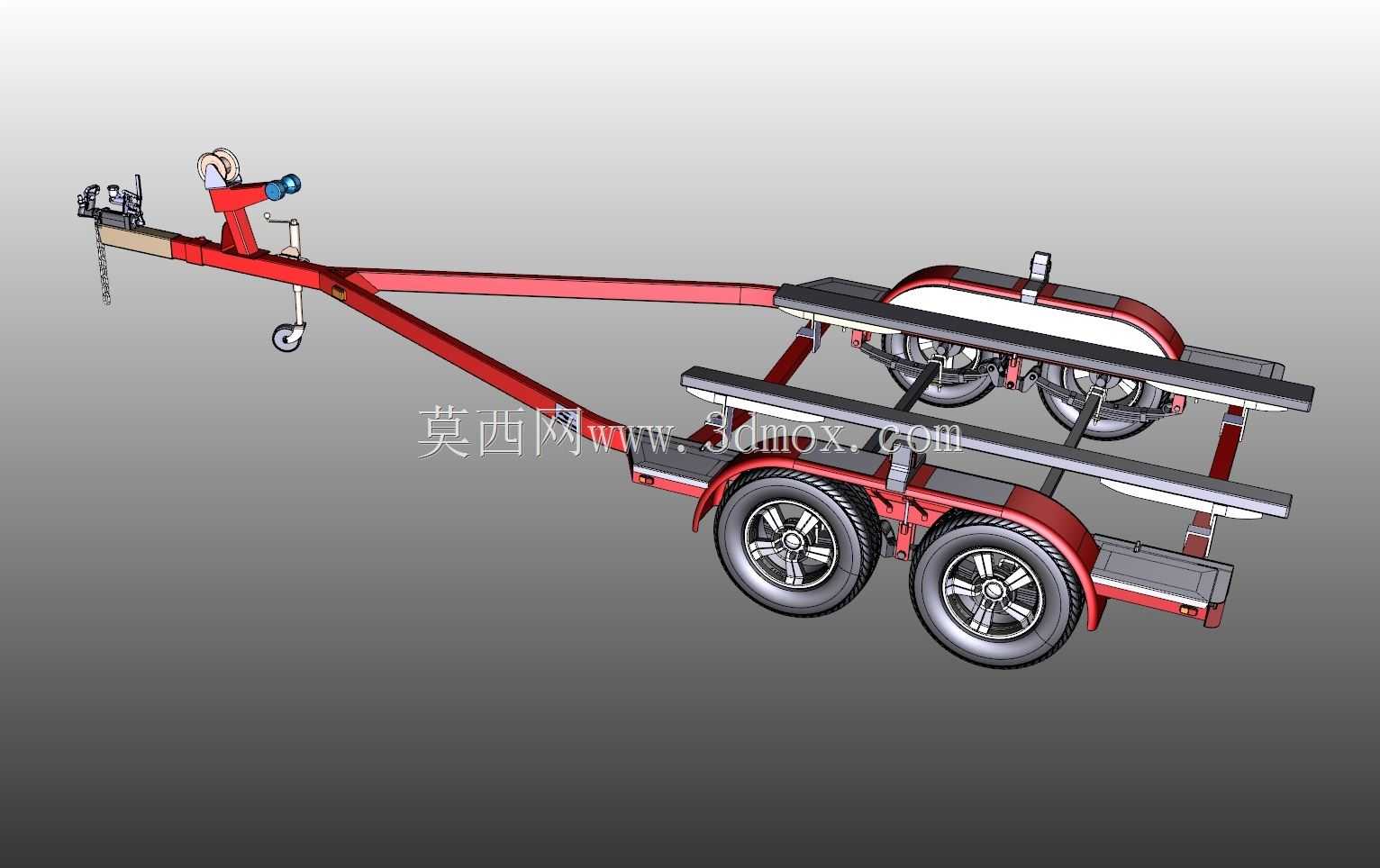

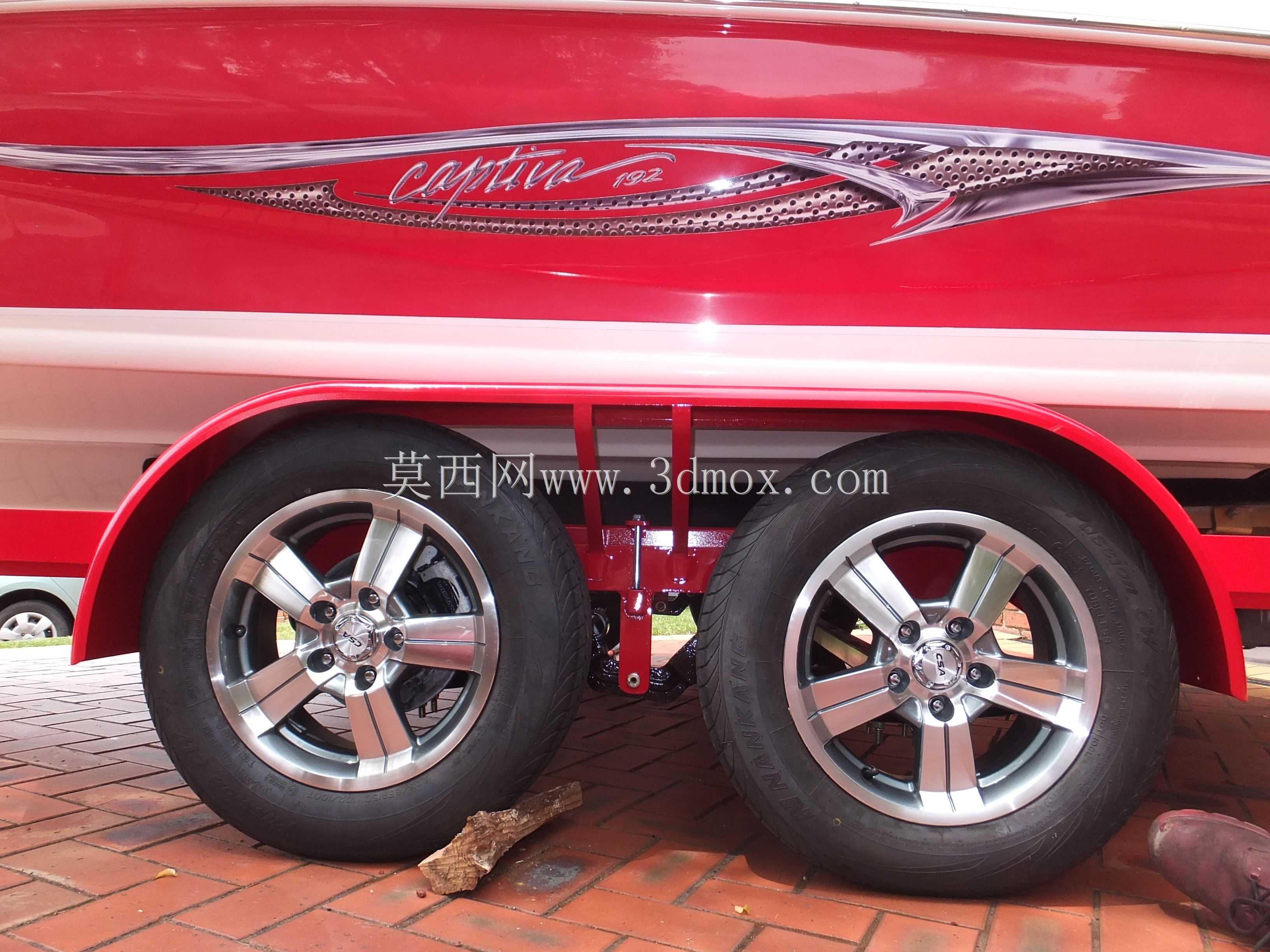

在功能特性上，该拖车架从传统单轴承载结构升级为双轴四轮布局，大幅提升了承载上限与行驶稳定性，即使在不平整的厂区路面、滩涂临时道路行进时，也能均匀分散船体重量，减少单侧轮组的载荷冲击，避免车架变形。车架前端设置有可调节高度的牵引连接结构，搭配驻车支撑轮，可在脱离牵引车辆时保持车架水平稳定，方便单人完成牵引对接操作；牵引端还配置有安全锁链与制动联动接口，行进过程中可实现与牵引车的制动同步，提升道路行驶的安全性。承载区域设置有两组平行的柔性支撑梁，梁体表面可加装橡胶缓冲垫，贴合船体底部的弧形轮廓，避免硬接触对船壳造成损伤，支撑梁的横向间距可根据不同船型的底部宽度做适配调整，兼容多种船型的承载需求。车架侧部设置有脚踏结构，方便操作人员登架完成船体的固定绑缚作业，轮组上方配置有挡泥结构，避免行进过程中泥水飞溅污染船体。

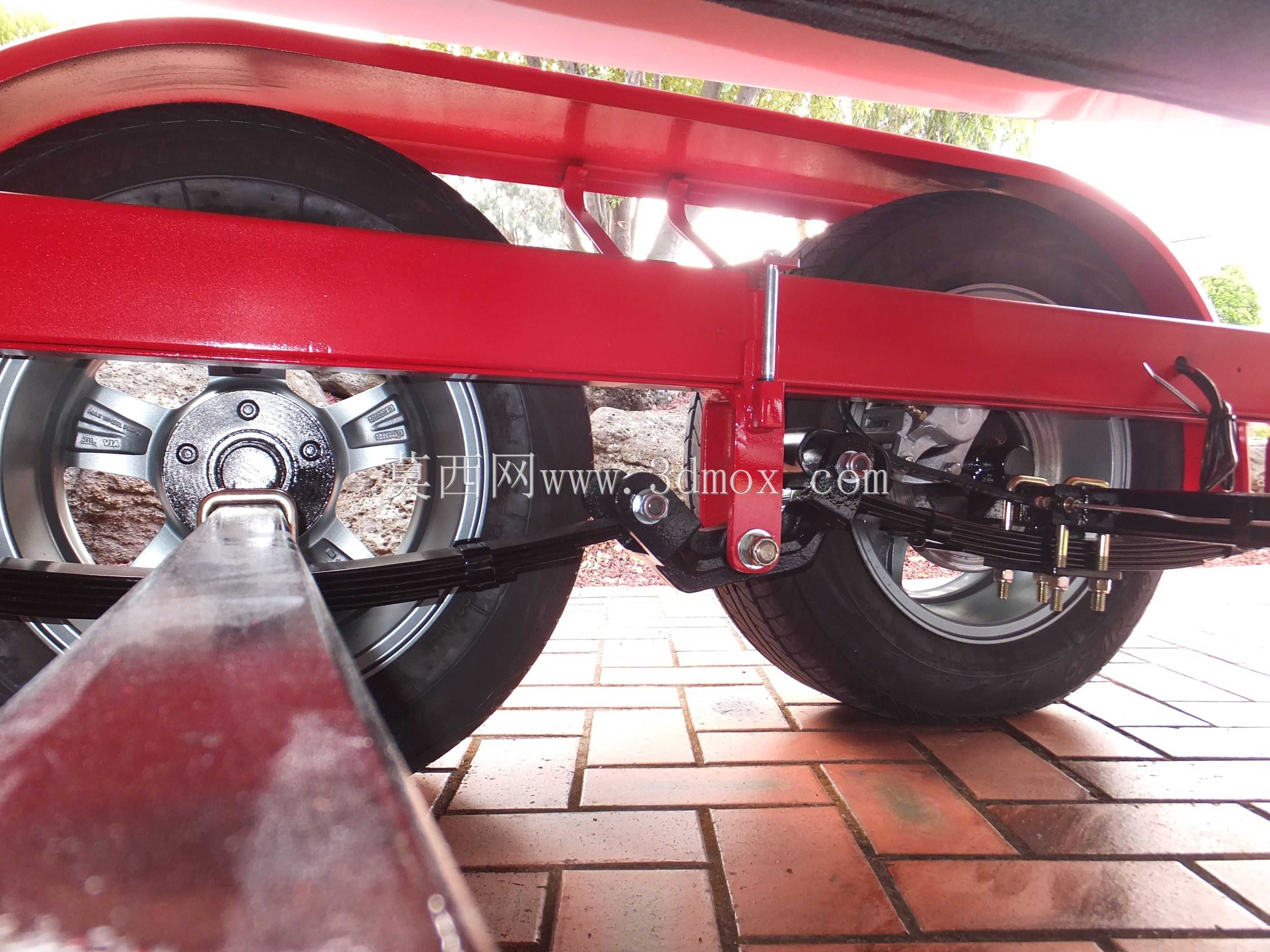

设计思路上，整体采用三角形桁架式主框架结构，在保证整体结构强度的前提下尽可能降低自重，减少牵引过程中的能耗；双轴布局的轴间距经过反复校核，既保证转弯过程中的灵活性，也避免轴距过小导致的行驶颠簸。弹簧阻尼限位结构的加入，可缓冲路面颠簸带来的冲击力，保护承载的船体不受震动损伤；前端A形架的延伸设计，既优化了牵引时的受力角度，也为牵引锁具、接线端口提供了充足的安装空间，避免结构干涉。

在安装边界与尺寸适配方面，车架整体长度适配6米以内的小型船舶，宽度可根据船型调整在1.8米至2.4米区间，牵引端的连接高度适配多数家用越野车、轻型皮卡的后牵引接口，轮距设置符合常规道路行驶的宽度要求，无需额外改装即可满足短途道路通行的尺寸规范；车架底部预留有绑缚挂点，可配合绑带完成船体的多点固定，即使在急刹、颠簸路段也能保证船体不会移位。
