船用三叶螺旋桨结构设计方案展示

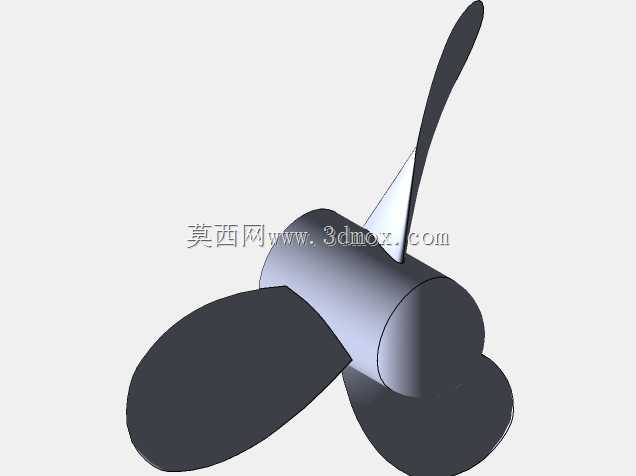

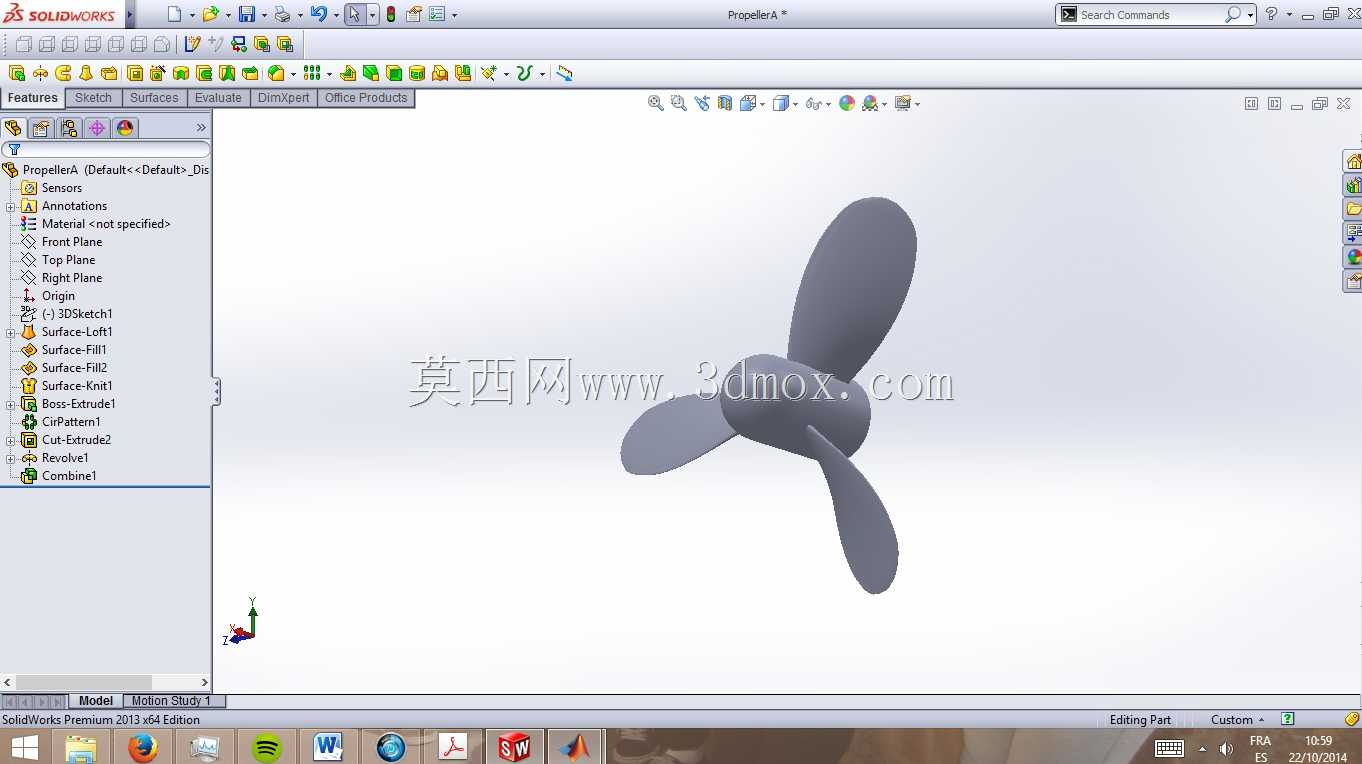

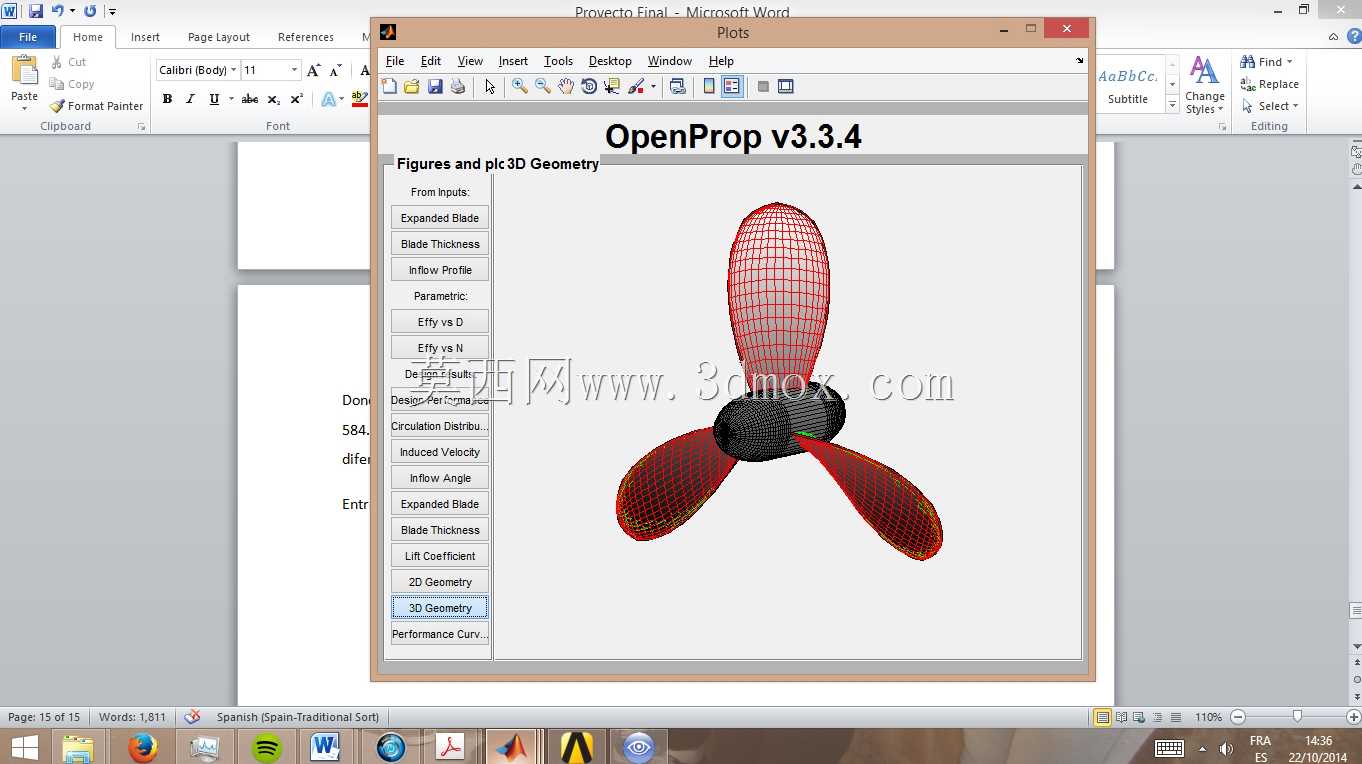

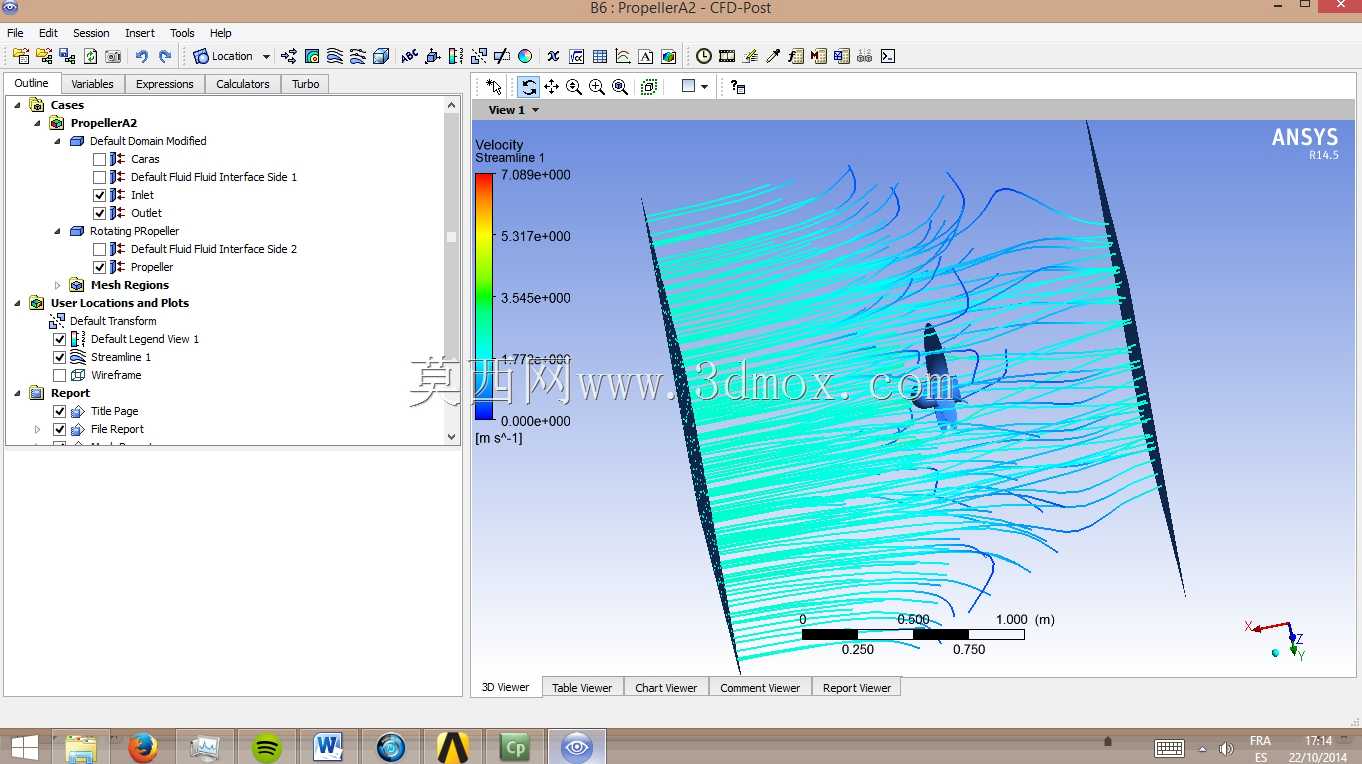

螺旋桨作为船舶航行核心推进部件，广泛应用于内河货运船舶、近海作业渔船、小型休闲游艇等各类民用船舶场景，是将主机输出动力转化为船舶航行推力的核心功能构件，其设计合理性直接决定船舶的航行效率、燃油消耗水平与运行平稳性。这款三叶结构螺旋桨的设计，从基础水动力性能计算出发，先完成桨叶各截面的翼型参数推导，确定不同半径位置处的弦长、螺距、厚度分布规律，再通过三维建模完成整体结构的参数化构建，后续可衔接流体仿真验证推力性能、结构强度校核验证工况承载能力，形成完整的设计闭环。从功能特性来看，三叶构型的螺旋桨相比同直径两叶桨，运转时的动平衡表现更优，能有效降低桨叶旋转过程中产生的振动与水下噪声，相比四叶及以上多叶桨，其盘面比更小，在同等主机功率输出下能获得更高的推进效率，适配中小功率的船舶动力系统，兼顾推进效率与运转平稳性的双重需求。设计过程中，首先结合目标船舶的设计航速、满载排水量、主机额定输出功率与转速，确定螺旋桨的基准直径与盘面比范围，再逐段推导不同径向位置的桨叶截面参数，从叶根到叶梢逐步调整翼型的拱度、厚度与安装角度，确保桨叶在旋转过程中各截面都能处于合理的攻角范围，既避免大攻角下的水流分离导致推力损失，也防止过小攻角造成的动力浪费。外形与安装边界层面，桨叶整体从叶根向叶梢平滑收窄，叶根位置做了加厚过渡处理，与中心桨毂的连接区域做了圆弧过渡，避免应力集中导致的结构疲劳损坏；中心桨毂的内孔尺寸、键槽参数严格匹配对应船舶的尾轴安装标准，确保安装时能与传动轴精准配合，轴向定位尺寸与锁紧结构的安装空间预留充足，安装后桨叶与船体尾部、舵叶之间保留足够的安全间隙，防止运转过程中发生结构干涉。完成三维建模后，可通过流体仿真模拟不同航速、不同吃水深度下的桨叶表面压力分布与水流流态，优化局部翼型参数降低空泡发生概率，再通过结构力学仿真校核不同工况下桨叶的应力分布与变形量，确保在最大推力输出、紧急倒车等极端工况下，桨叶结构强度满足长期运行的可靠性要求，为后续的实物加工、实船装配提供完整的设计依据。
